Soportes de conductores para tejados planos, Bandas de puenteado

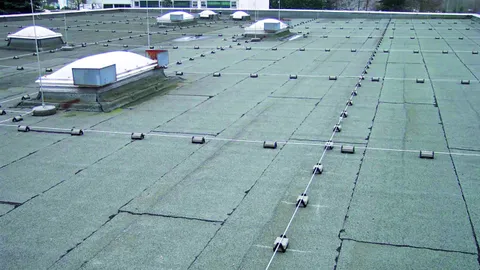

Soporte de conductores para tejados para fijación de conductores redondos y bandas (con adaptador) a tejados planos.

• Soporte de conductores con placa protectora de plástico resistente a la intemperie, estabilizado a rayos ultravioleta y libre de halógenos
• Piedra de hormigón resistente a la congelación según EN 1338 para adoquines, resistencia a la congelación probada según EN 1340 (prueba del cambio del estado de hielo al estado de rocío)
• Piedra y base reciclables por separado

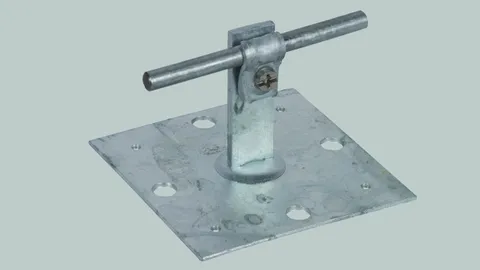

Para fijación de elementos captadores sobre tejados planos y paredes.

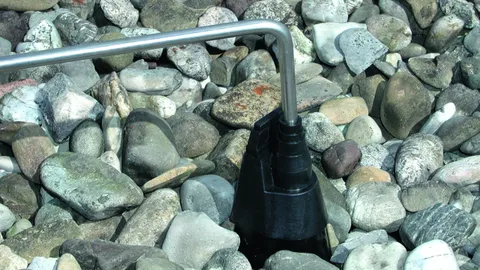

Para electrodos de dispersión para penetración e impermeabilización de tejados planos.

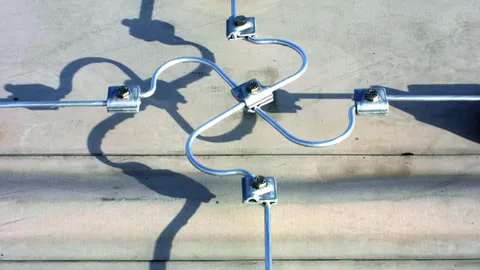

Para compensación de dilatación debida a la temperatura en caso de conductores largos (con guiado del conductor suelto en los soportes).

Para sujeción a revestimientos metálicos para remachar o atornillar.

Aplicación:
según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm o para la sujeción a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable (en los dos lados).

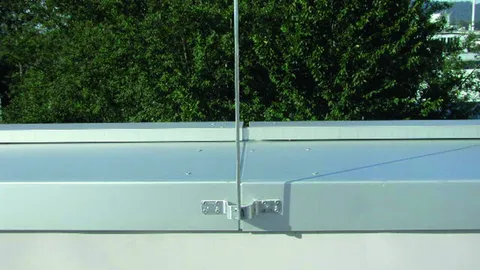

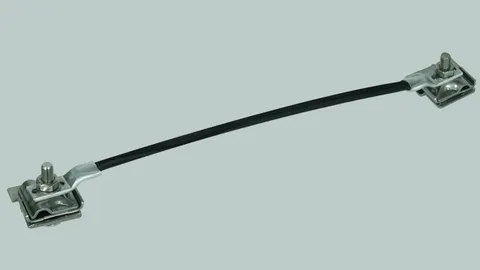

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

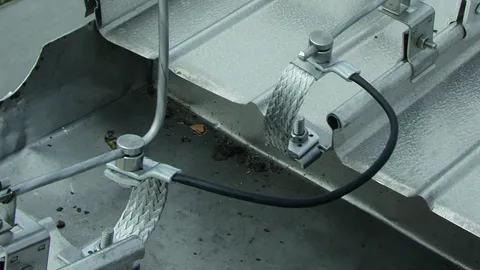

Para la conexión / puenteado de revestimientos metálicos, o bien como compensación de determinadas variaciones de longitud debidas a la temperatura para hilos redondos; conexión con, por ejemplo, conector KS con ref. 301 019.
Para la conexión / puenteado de puntos fijos de puesta a tierra. Diseño idóneo para la compensación de potencial de funcionamiento y protección.

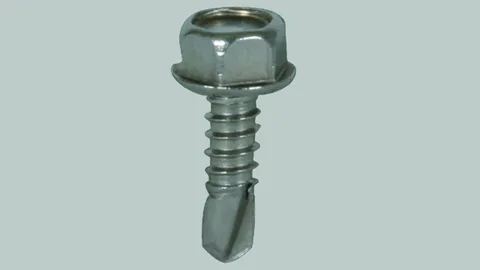

Con cabezal hexagonal para enroscar y arandela para la sujeción a abrazaderas, bandas o cables de puenteado por ej. a los áticos (con espesor de material ≥ 2 mm).

Con clavo de acero inoxidable para la sujeción a abrazaderas, bandas o cables de puenteado según EN 62305-3 parte 1.

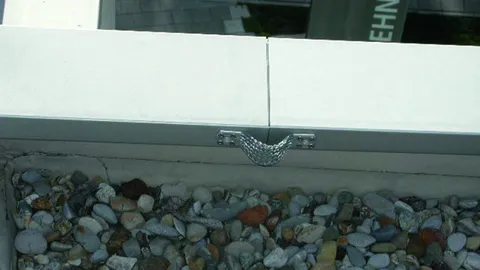

• Para sujeción / puenteado a revestimientos metálicos (por ej. áticos) sin taladrar
• Con caballete por ej. para la conexión a puntas captadoras (Rd 8-10 mm)
• Utilizable para encajes de áticos con un ángulo de 0-45° y una longitud hasta max. 18 mm

Mediante esta versión se evita taladrar el revestimiento.

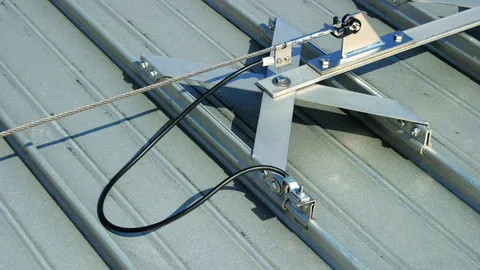

Sistema para fijación de líneas de vida al elemento captador existente, con abrazaderas de fijación para la línea de vida y caballete de sujeción.
