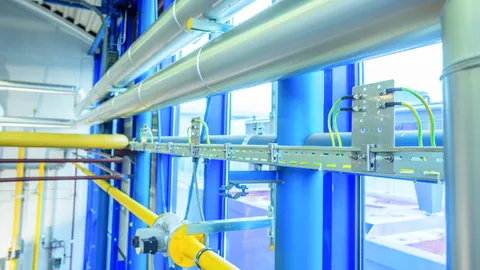

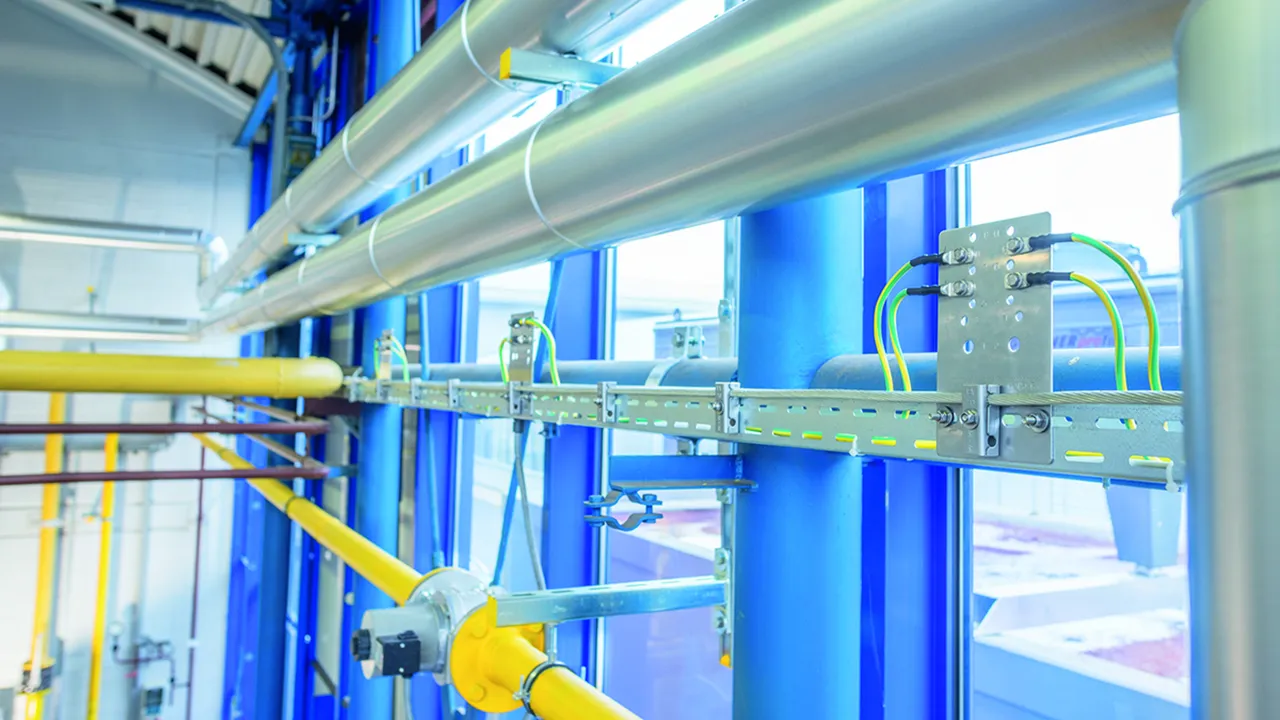

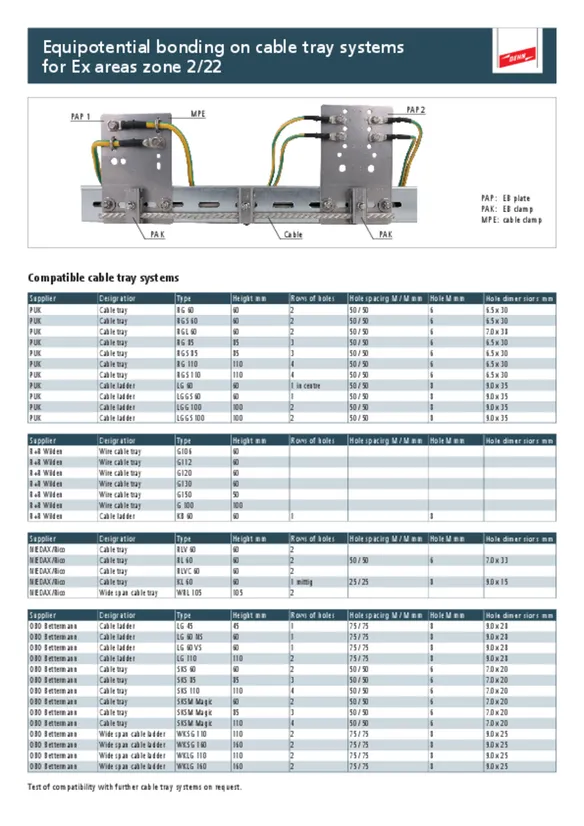

Equipotential Bonding on Cable Tray Systems for Ex Zone 2/22

The equipotential bonding system is mounted on cable tray systems. All conductive system parts and electrical equipment are integrated in the Ex equipotential bonding by means of equipotential bonding plates and clamps as well as a closed ring equipotential bonding conductor.

Información adicional

Temas relacionados

EB clamp for cable trays and EB plate

Equipotential bonding clamp for cable trays

Connection only with ring equipotential bonding conductor (tinned copper cable)
For mounting on the perforated cable tray or on the equipotential bonding plate (PAP 1 / PAP 2)
EB clamp to be mounted approx. every 0.5 m

6 Productos

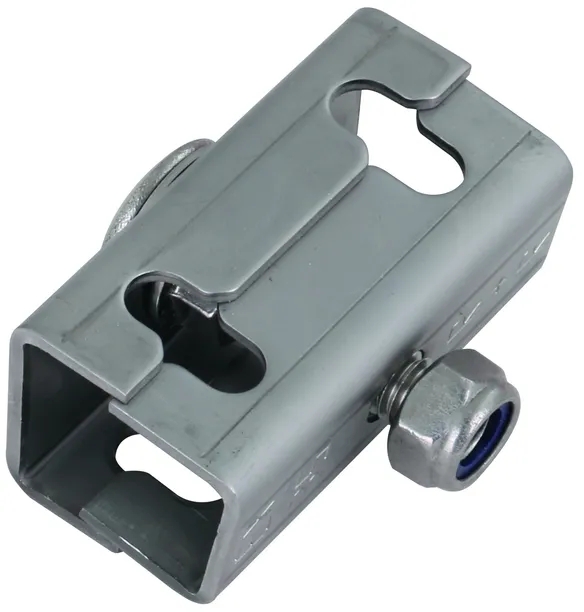

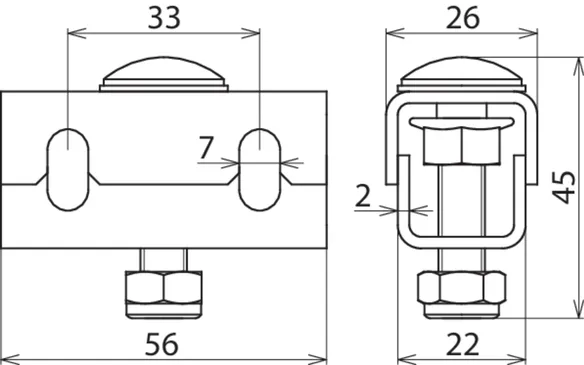

N.º art. 306200 PAK 35 M8 EX KB ER

GTIN 4013364327368, N.º de arancel aduanero (EU): 85359000, Peso bruto: 113.40 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 35 mm², Cu/gal Sn
Material No.: 1.4301
EX zone: 2/22

Brand: DEHN
Type: PAK 35 M8 EX KB ER
Part No.: 306200
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	35 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	35 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306200 a favoritos.

Ir a favoritos

El artículo 306200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

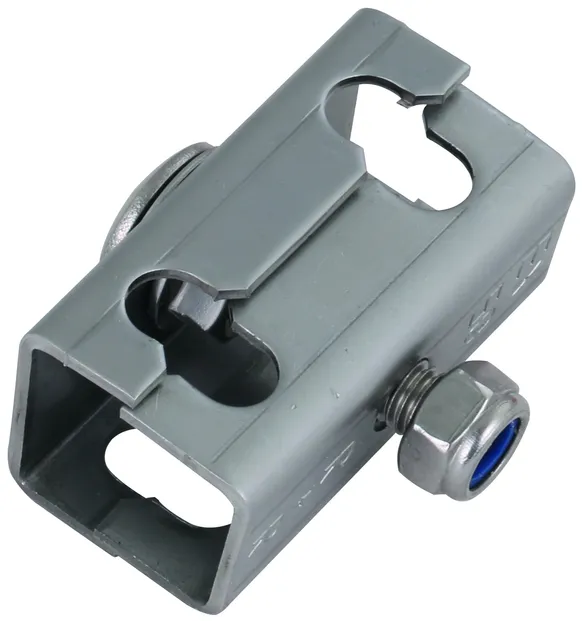

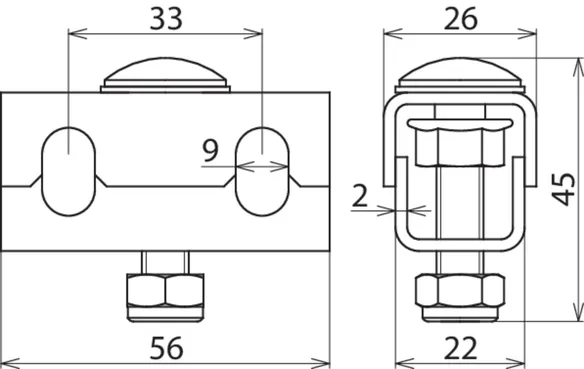

N.º art. 306201 PAK 50 M8 EX KB ER

GTIN 4013364327375, N.º de arancel aduanero (EU): 85359000, Peso bruto: 128.80 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 50 mm², Cu/gal Sn
Material No.: 1.4301
EX zone: 2/22

Brand: DEHN
Type: PAK 50 M8 EX KB ER
Part No.: 306201
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	50 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22

Se ha añadido el artículo 306201 a favoritos.

Ir a favoritos

El artículo 306201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

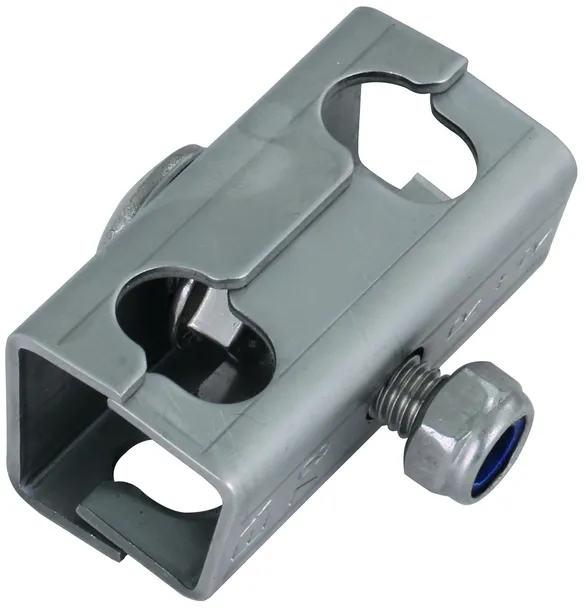

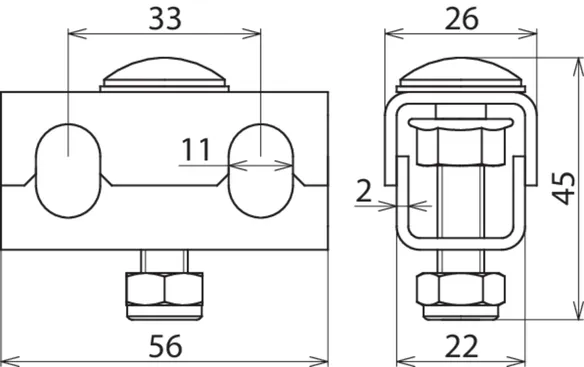

N.º art. 306202 PAK 70 M8 EX KB ER

GTIN 4013364327351, N.º de arancel aduanero (EU): 85359000, Peso bruto: 110.00 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 70 mm², Cu/gal Sn
Material No.: 1.4301
EX zone: 2/22

Brand: DEHN
Type: PAK 70 M8 EX KB ER
Part No.: 306202
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	70 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	70 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306202 a favoritos.

Ir a favoritos

El artículo 306202 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

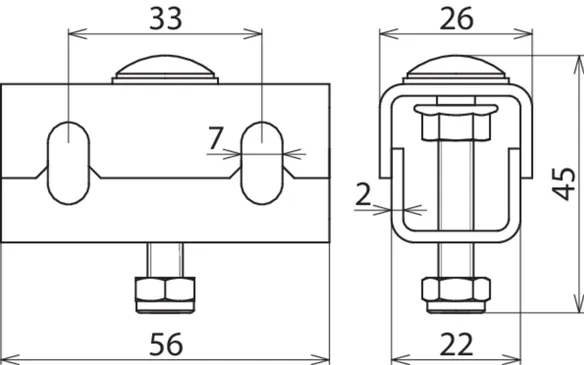

N.º art. 306204 PAK 35 M6 EX KB ER

GTIN 4013364336766, N.º de arancel aduanero (EU): 85359000, Peso bruto: 98.20 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	35 mm², Cu /gal Sn
Screw	M6 x 35 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22

Se ha añadido el artículo 306204 a favoritos.

Ir a favoritos

El artículo 306204 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

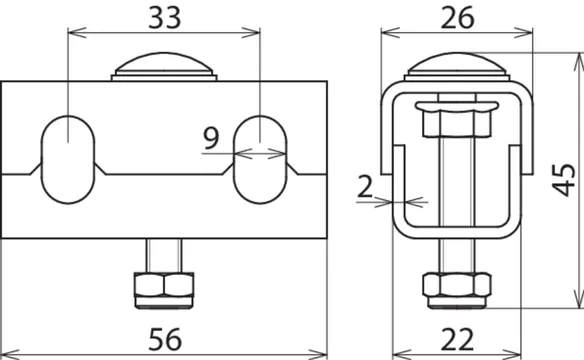

N.º art. 306205 PAK 50 M6 EX KB ER

GTIN 4013364336773, N.º de arancel aduanero (EU): 85359000, Peso bruto: 95.60 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 50 mm², Cu/gal Sn
Material No.: 1.4301
EX zone: 2/22

Brand: DEHN
Type: PAK 50 M6 EX KB ER
Part No.: 306205
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	50 mm², Cu /gal Sn
Screw	M6 x 35 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22

Se ha añadido el artículo 306205 a favoritos.

Ir a favoritos

El artículo 306205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

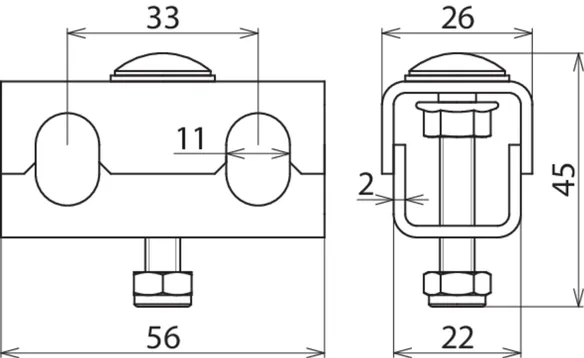

N.º art. 306206 PAK 70 M6 EX KB ER

GTIN 4013364336780, N.º de arancel aduanero (EU): 85359000, Peso bruto: 94.20 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 70 mm², Cu/gal Sn
Material No.: 1.4301
EX zone: 2/22

Brand: DEHN
Type: PAK 70 M6 EX KB ER
Part No.: 306206
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	70 mm², Cu /gal Sn
Screw	M6 x 35 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22

Se ha añadido el artículo 306206 a favoritos.

Ir a favoritos

El artículo 306206 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

EB clamp for wire cable trays

Equipotential bonding clamp PAK for wire cable trays

Connection only with ring equipotential bonding conductor 35 mm², Part No. 832 838 (tinned copper cable)
For mounting on the wire cable tray or on the EB plate (PAP 1 / PAP 2)
EB clamp to be mounted approx. every 0.5 m

1 Producto

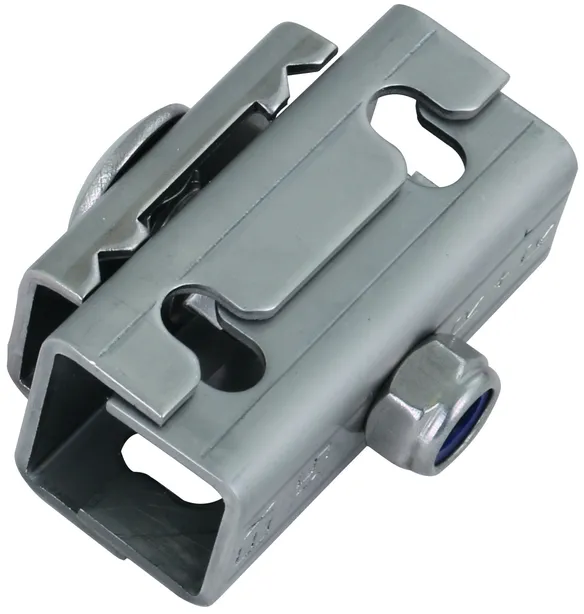

N.º art. 306203 PAK 35 M8 EX GI ER

GTIN 4013364327382, N.º de arancel aduanero (EU): 85359000, Peso bruto: 128.80 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp laterally on the
wire cable tray, as well as for the fixing on the EB plate
PAP1-EX-GI-ER or PAP2-EX-GI-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 35 mm², Cu/gal Sn
Material No.: 1.4301
EX zone: 2/22

Brand: DEHN
Type: PAK 35 M8 EX GI ER
Part No.: 306203
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP 1 EX GI ER / PAP 2 EX GI ER or wire cable tray
Clamping range EB ring conductor	35 mm², Cu/gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Connection to	PAP 1 EX GI ER / PAP 2 EX GI ER or wire cable tray
Clamping range EB ring conductor	35 mm², Cu/gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306203 a favoritos.

Ir a favoritos

El artículo 306203 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

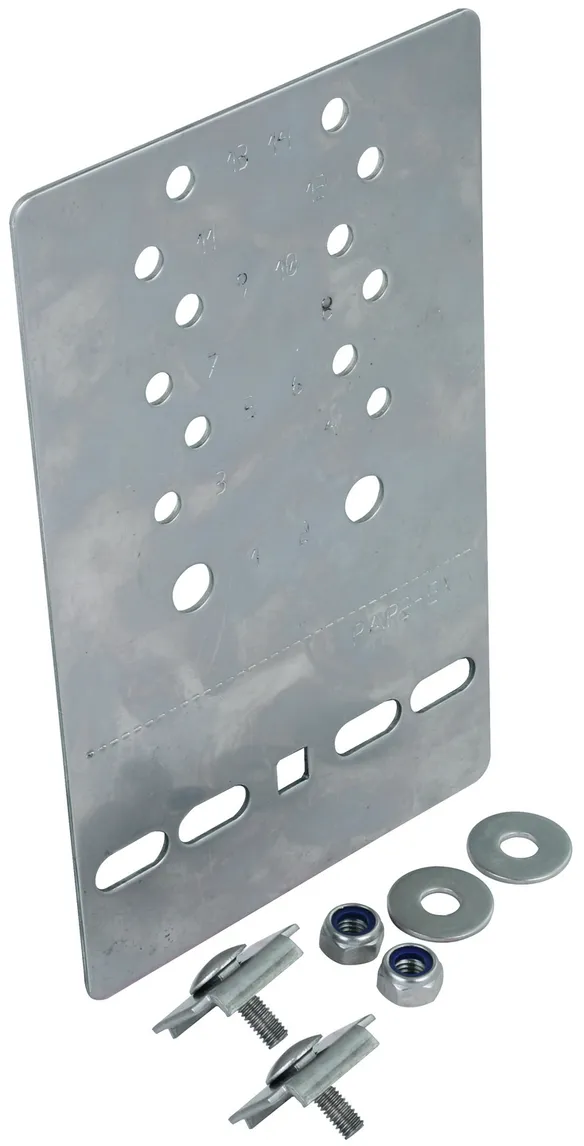

EB plate for cable trays

Equipotential bonding plate for cable trays

For attaching the equipotential bonding clamp for the ring equipotential bonding conductor (tin-plated copper cable)
For mounting on the cable tray with side perforations

2 Productos

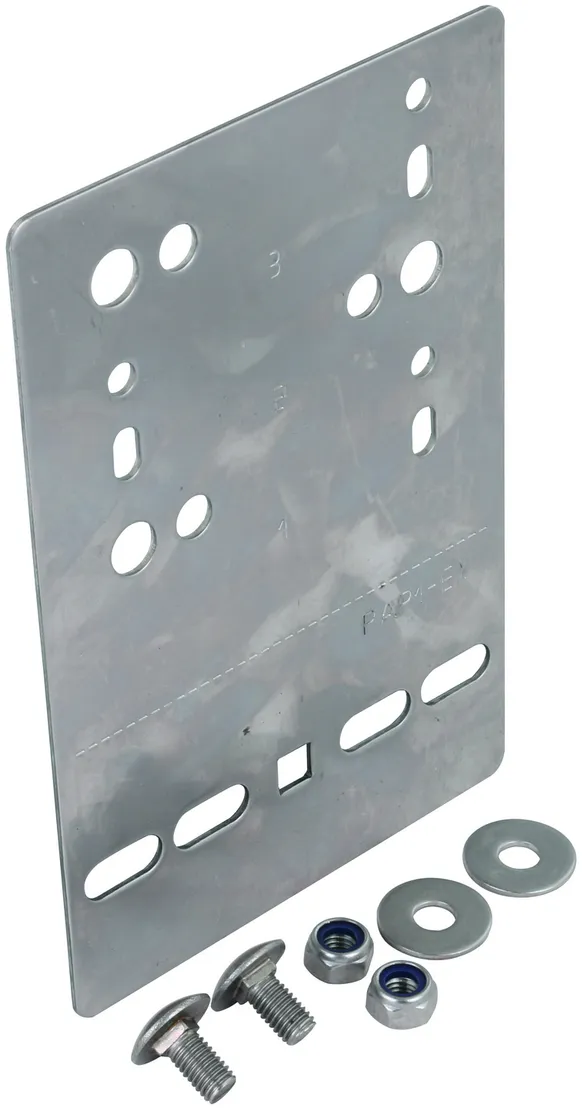

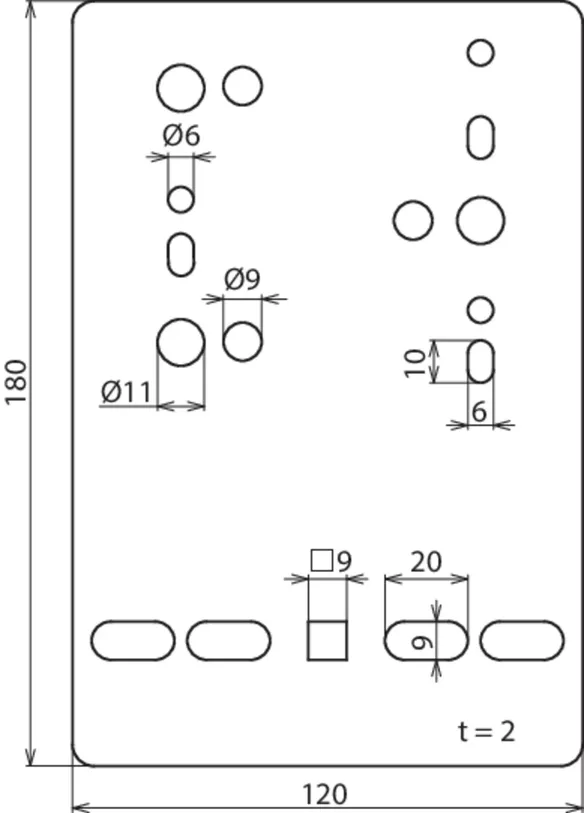

N.º art. 306210 PAP 1 EX KB ER

GTIN 4013364327399, N.º de arancel aduanero (EU): 85359000, Peso bruto: 374.00 g, Empaquetado: 15.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for mounting on
laterally perforated cable trays, cable ducts
or perforated wide span cable trays
as support of the EB clamp for cable trays (KB)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
EX zone: 2/22

Brand: DEHN
Type: PAP 1 EX KB ER
Part No.: 306210
or equivalent.

Certificados

Datos técnicos

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306210 a favoritos.

Ir a favoritos

El artículo 306210 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

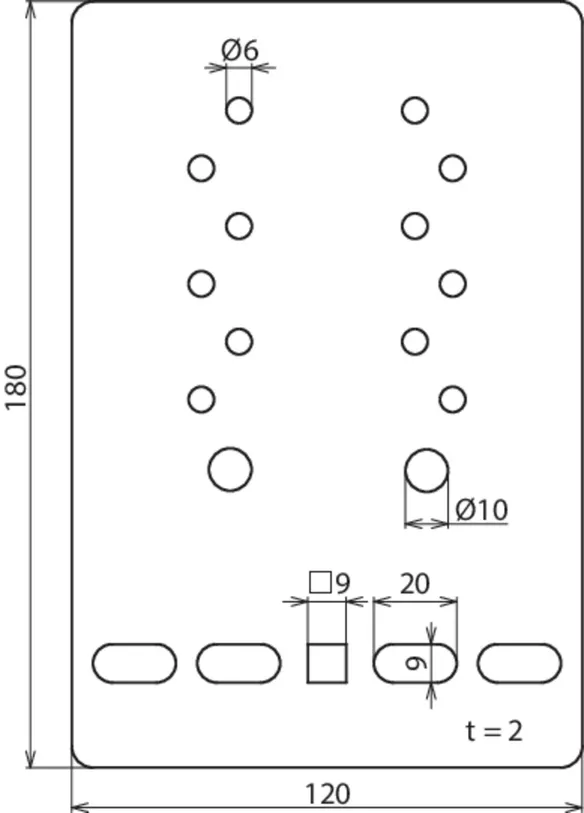

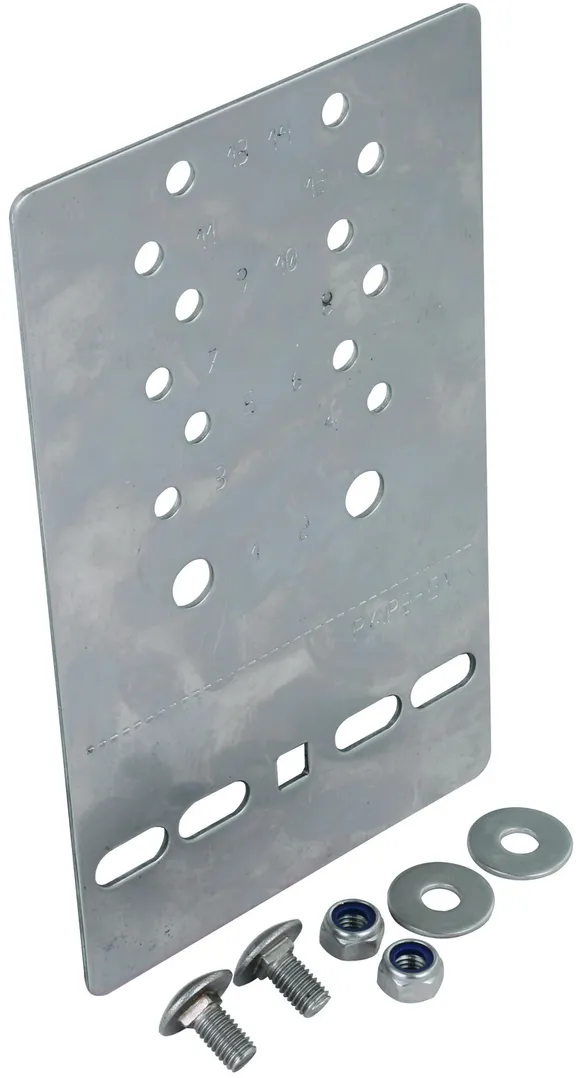

N.º art. 306211 PAP 2 EX KB ER

GTIN 4013364327405, N.º de arancel aduanero (EU): 85359000, Peso bruto: 401.00 g, Empaquetado: 15.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on laterally perforated cable trays, cable ducts
or perforated wide span cable trays
as support of the EB clamp for cable trays (KB)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 2x Ø11 mm, 12x Ø7 mm
EX zone: 2/22

Brand: DEHN
Type: PAP 2 EX KB ER
Part No.: 306211
or equivalent.

Certificados

Datos técnicos

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306211 a favoritos.

Ir a favoritos

El artículo 306211 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

EB plate for wire cable trays

Equipotential bonding plate for wire cable trays

For attaching the equipotential bonding clamp for the ring equipotential bonding conductor (tin-plated copper cable)
For mounting on the wire cable tray

2 Productos

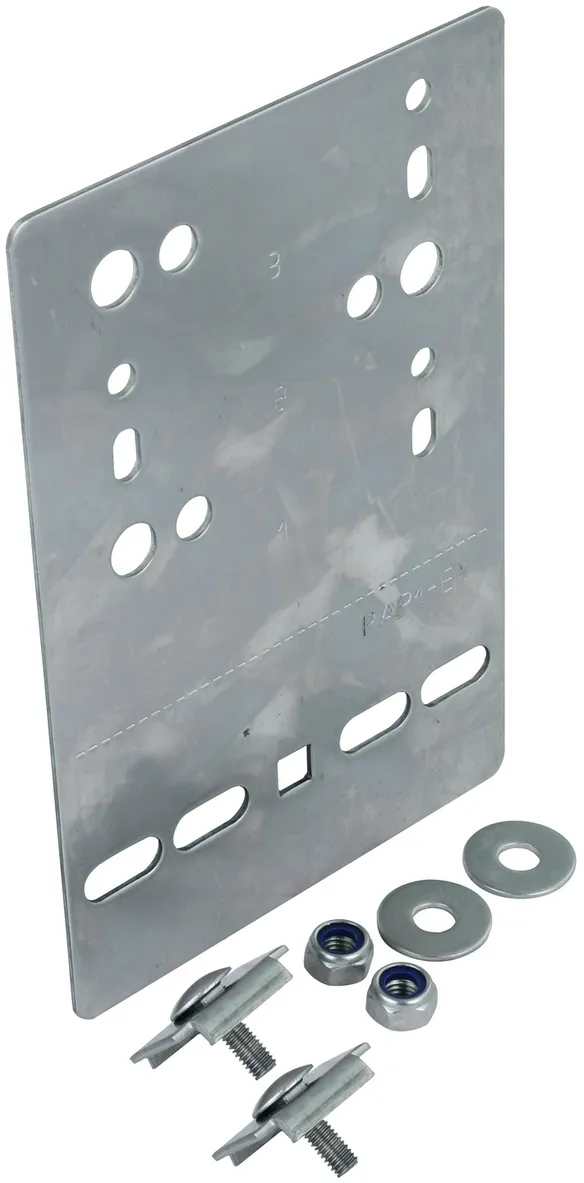

N.º art. 306212 PAP 1 EX GI ER

GTIN 4013364327412, N.º de arancel aduanero (EU): 85359000, Peso bruto: 384.00 g, Empaquetado: 15.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on wire cable trays and
as support of the EB clamp for wire cable trays (GI)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
EX zone: 2/22

Brand: DEHN
Type: PAP 1 EX GI ER
Part No.: 306212
or equivalent.

Certificados

Datos técnicos

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	wire cable tray [4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	wire cable tray [4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306212 a favoritos.

Ir a favoritos

El artículo 306212 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

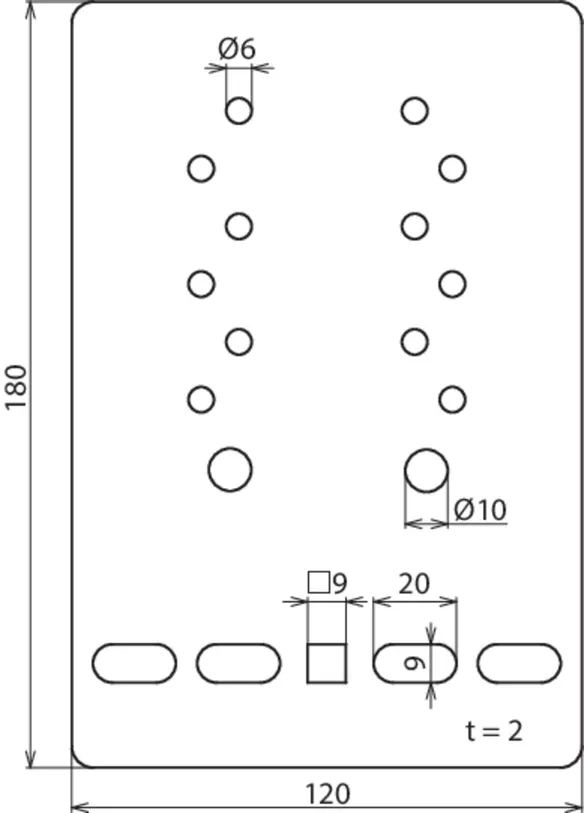

N.º art. 306213 PAP 2 EX GI ER

GTIN 4013364327429, N.º de arancel aduanero (EU): 85359000, Peso bruto: 391.50 g, Empaquetado: 15.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on wire cable trays and
as support of the EB clamp for wire cable trays (GI)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 2x Ø11 mm, 12x Ø7 mm
EX zone: 2/22

Brand: DEHN
Type: PAP 2 EX GI ER
Part No.: 306213
or equivalent.

Certificados

Datos técnicos

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Se ha añadido el artículo 306213 a favoritos.

Ir a favoritos

El artículo 306213 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

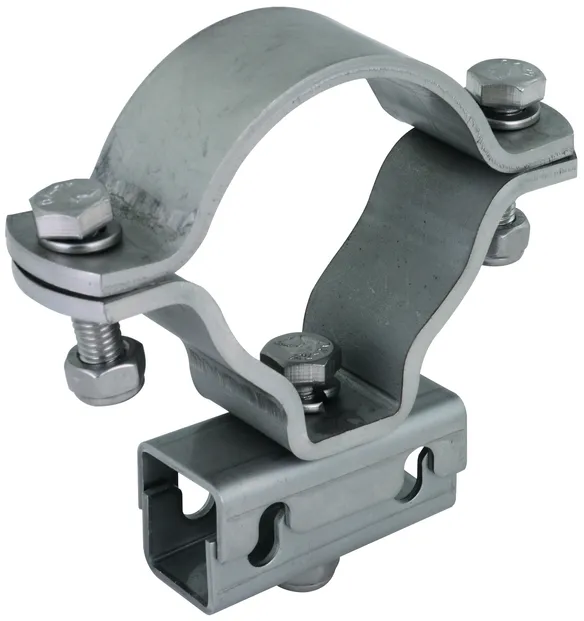

EB pipe clamps

Equipotential bonding pipe clamp (SBD 60 PAK 35)

For connection only with ring equipotential bonding conductors (35 mm)², Part no.832 838 (tin-plated copper cable)
For mounting on round pipe DN50 (60 mm)
EB clamp to be mounted approx. every 0.5 m

1 Producto

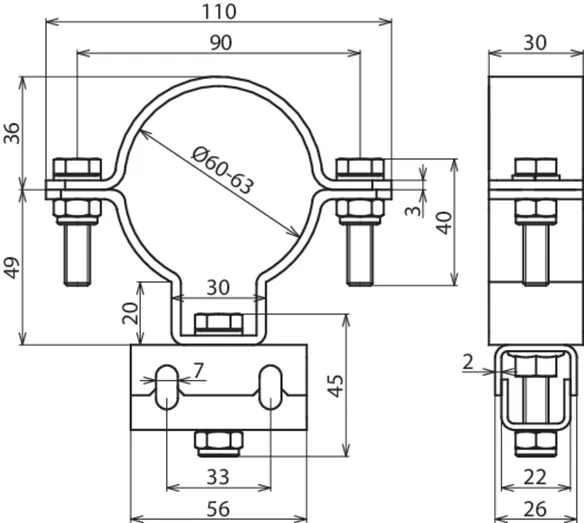

N.º art. 306220 SBD 60 PAK 35 EX ER

GTIN 4013364327436, N.º de arancel aduanero (EU): 85359000, Peso bruto: 408.00 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Archivos CAD

Equipotential bonding pipe clamp for cable tray systems
Equipotential bonding pipe clamp
with clamp for the installation
of a ring equipotential bonding conductor
on a round pipe N50
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 35 mm², Cu/gal Sn
EX zone: 2/22

Brand: DEHN
Type: SBD 60 PAK 35 EX ER
Part No.: 306220
or equivalent.

Certificados

Datos técnicos

Material	StSt
Dimensions	Ø60 mm
Clamping range EB ring conductor	35 mm², Cu /gal Sn
EX zone	2/22

Se ha añadido el artículo 306220 a favoritos.

Ir a favoritos

El artículo 306220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Cable clamp

Cable clamp as strain relief for installing copper cables on the equipotential bonding plate PAP1 EX KB ER or PAP1 EX GI ER.

2 Productos

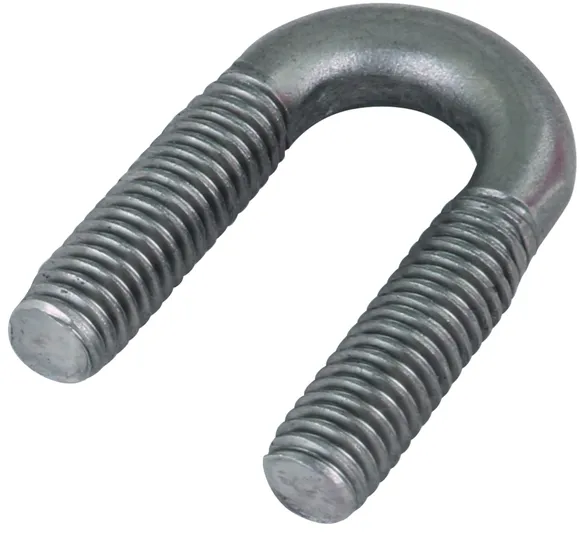

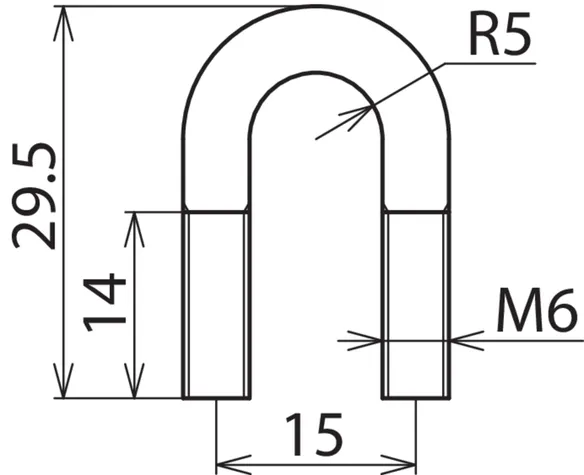

N.º art. 306230 MPE S 35 ER

GTIN 4013364327443, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.60 g, Empaquetado: 10.00 pc(s)

Figuras

Open PDF

Más información

Cable clamp for cable tray systems
Cable clamp as strain relief for the
installation of copper cables on the
equipotential bonding plate
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER

Material: StSt
Clamping range copper cable: 35 mm²
EX zone: 2/22

Brand: DEHN
Type: MPE S 35 ER
Part No.: 306230
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP1 EX KB ER or PAP1 EX GI ER
Clamping range copper cable	35 mm²
EX zone	2/22

Se ha añadido el artículo 306230 a favoritos.

Ir a favoritos

El artículo 306230 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

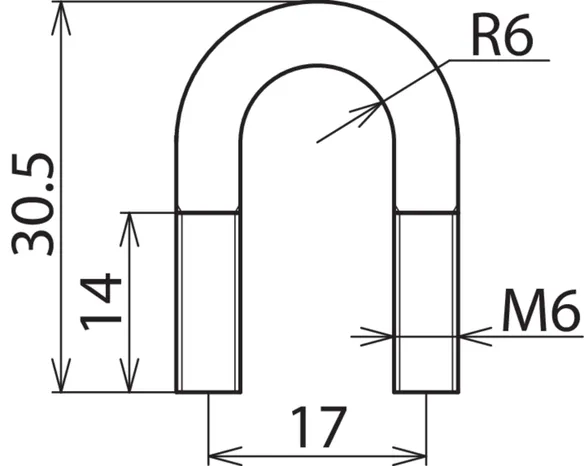

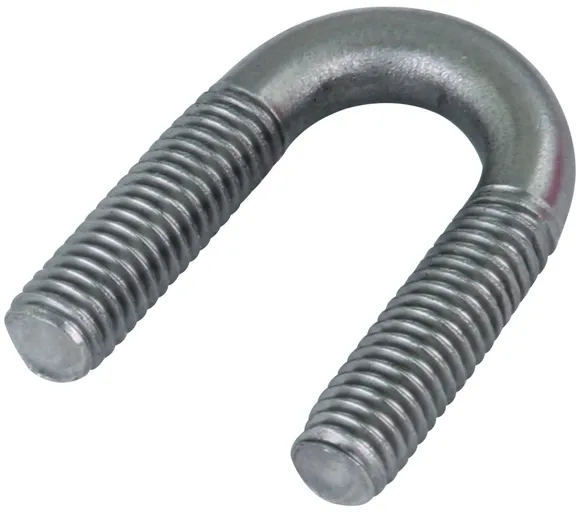

N.º art. 306231 MPE S 50/70 ER

GTIN 4013364327450, N.º de arancel aduanero (EU): 85359000, Peso bruto: 12.40 g, Empaquetado: 10.00 pc(s)

Figuras

Open PDF

Más información

Cable clamp for cable tray systems
Cable clamp as strain relief for the
installation of copper cables on the
equipotential bonding plate
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER
Material: StSt
Clamping range copper cable: 50 or 70 mm²
EX zone: 2/22

Brand: DEHN
Type: MPE S 50/70 ER
Part No.: 306231
or equivalent.

Certificados

Datos técnicos

Material	StSt
Connection to	PAP1 EX KB ER or PAP1 EX GI ER
Clamping range copper cable	50 or 70 mm²
EX zone	2/22

Se ha añadido el artículo 306231 a favoritos.

Ir a favoritos

El artículo 306231 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

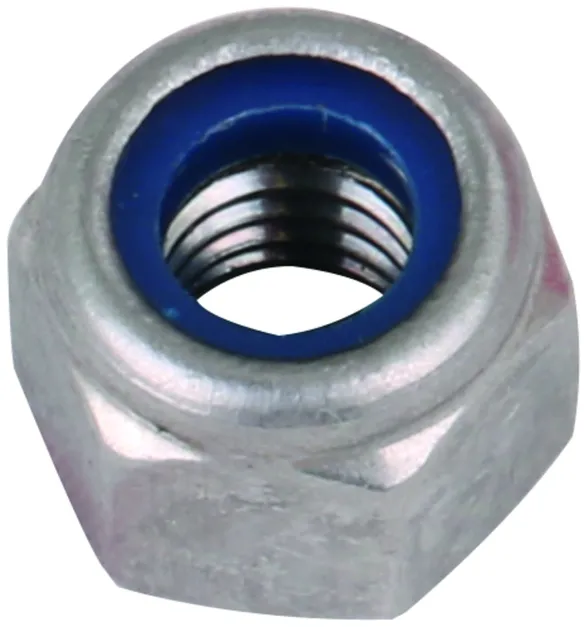

Locknut

for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Producto

N.º art. 306240 SM SS M6 ER

GTIN 4013364327467, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.25 g, Empaquetado: 20.00 pc(s)

Figuras

Más información

M6 screw, StSt
M6 screw lock against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Material: StSt
EX zone: 2/22

Brand: DEHN
Type: SM SS M6 ER
Part No.: 306240
or equivalent.

Certificados

Datos técnicos

Material	StSt
Type	M6
EX zone	2/22

Se ha añadido el artículo 306240 a favoritos.

Ir a favoritos

El artículo 306240 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

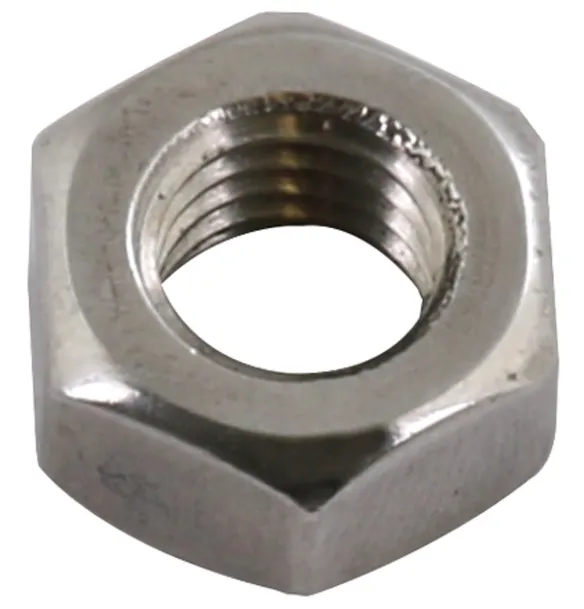

Hexagon nut

for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Producto

N.º art. 505901 SKM M6 DIN 934 V2A

GTIN 4013364019355, N.º de arancel aduanero (EU): 73181639, Peso bruto: 2.10 g, Empaquetado: 20.00 pc(s)

Figuras

Más información

M6 screw, StSt
M6 screw lock against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Material: StSt

Brand: DEHN
Type: SKM M6 DIN 934 V2A
Part No.: 505901
or equivalent.

Certificados

Datos técnicos

Material	StSt
Type	M6

Se ha añadido el artículo 505901 a favoritos.

Ir a favoritos

El artículo 505901 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

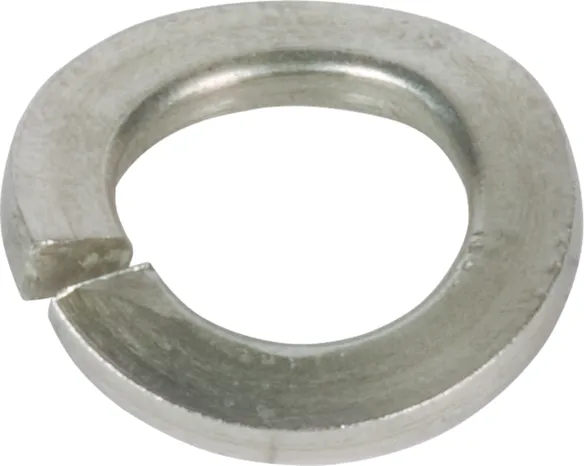

Spring washer

for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Producto

N.º art. 524906 FR A6 V2A

GTIN 4013364004009, N.º de arancel aduanero (EU): 73182100, Peso bruto: 1.00 g, Empaquetado: 20.00 pc(s)

Figuras

Más información

M6 screw, StSt
M6 screw lock against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Material: StSt

Brand: DEHN
Type: FR A6 V2A
Part No.: 524906
or equivalent.

Certificados

Datos técnicos

Material	StSt
Type	A6

Se ha añadido el artículo 524906 a favoritos.

Ir a favoritos

El artículo 524906 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Equipotential Bonding on Cable Tray Systems for Ex Zone 2/22

Información adicional

EB clamp for cable trays and EB plate

N.º art. 306200 PAK 35 M8 EX KB ER

Debe estar registrado para descargar 306200.stp.

Debe estar registrado para descargar 306200.igs.

Debe estar registrado para descargar 306200.jt.

Debe estar registrado para descargar 306200.dwg.

Debe estar registrado para descargar 306200m_D.dxf.

Se ha añadido el artículo 306200 a favoritos.

El artículo 306200 ha sido añadido a la cesta de compra.

N.º art. 306201 PAK 50 M8 EX KB ER

Debe estar registrado para descargar 306201.stp.

Debe estar registrado para descargar 306201.igs.

Debe estar registrado para descargar 306201.jt.

Debe estar registrado para descargar 306201.dwg.

Debe estar registrado para descargar 306201m_D.dxf.

Se ha añadido el artículo 306201 a favoritos.

El artículo 306201 ha sido añadido a la cesta de compra.

N.º art. 306202 PAK 70 M8 EX KB ER

Debe estar registrado para descargar 306202.stp.

Debe estar registrado para descargar 306202.igs.

Debe estar registrado para descargar 306202.jt.

Debe estar registrado para descargar 306202.dwg.

Debe estar registrado para descargar 306202m_D.dxf.

Se ha añadido el artículo 306202 a favoritos.

El artículo 306202 ha sido añadido a la cesta de compra.

N.º art. 306204 PAK 35 M6 EX KB ER

Debe estar registrado para descargar 306204.stp.

Debe estar registrado para descargar 306204.igs.

Debe estar registrado para descargar 306204.jt.

Debe estar registrado para descargar 306204.dwg.

Debe estar registrado para descargar 306204m_D.dxf.

Se ha añadido el artículo 306204 a favoritos.

El artículo 306204 ha sido añadido a la cesta de compra.

N.º art. 306205 PAK 50 M6 EX KB ER

Debe estar registrado para descargar 306205.stp.

Debe estar registrado para descargar 306205.igs.

Debe estar registrado para descargar 306205.jt.

Debe estar registrado para descargar 306205.dwg.

Debe estar registrado para descargar 306205m_D.dxf.

Se ha añadido el artículo 306205 a favoritos.

El artículo 306205 ha sido añadido a la cesta de compra.

N.º art. 306206 PAK 70 M6 EX KB ER

Debe estar registrado para descargar 306206.stp.

Debe estar registrado para descargar 306206.igs.

Debe estar registrado para descargar 306206.jt.

Debe estar registrado para descargar 306206.dwg.

Debe estar registrado para descargar 306206m_D.dxf.

Se ha añadido el artículo 306206 a favoritos.

El artículo 306206 ha sido añadido a la cesta de compra.

EB clamp for wire cable trays

N.º art. 306203 PAK 35 M8 EX GI ER

Debe estar registrado para descargar 306203.stp.

Debe estar registrado para descargar 306203.igs.

Debe estar registrado para descargar 306203.jt.

Debe estar registrado para descargar 306203.dwg.

Debe estar registrado para descargar 306203m_D.dxf.

Se ha añadido el artículo 306203 a favoritos.

El artículo 306203 ha sido añadido a la cesta de compra.

EB plate for cable trays

N.º art. 306210 PAP 1 EX KB ER

Debe estar registrado para descargar 306210.stp.

Debe estar registrado para descargar 306210.igs.

Debe estar registrado para descargar 306210.jt.

Debe estar registrado para descargar 306210.dwg.

Debe estar registrado para descargar 306210m_D.dxf.

Se ha añadido el artículo 306210 a favoritos.

El artículo 306210 ha sido añadido a la cesta de compra.

N.º art. 306211 PAP 2 EX KB ER

Debe estar registrado para descargar 306211.stp.

Debe estar registrado para descargar 306211.igs.

Debe estar registrado para descargar 306211.jt.

Debe estar registrado para descargar 306211.dwg.

Debe estar registrado para descargar 306211m_D.dxf.

Se ha añadido el artículo 306211 a favoritos.

El artículo 306211 ha sido añadido a la cesta de compra.

EB plate for wire cable trays

N.º art. 306212 PAP 1 EX GI ER

Debe estar registrado para descargar 306212.stp.
