N.º art. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, N.º de arancel aduanero (EU): 85359000, Peso bruto: 23.90 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

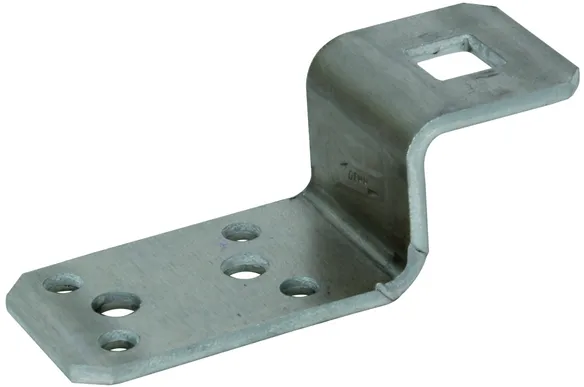

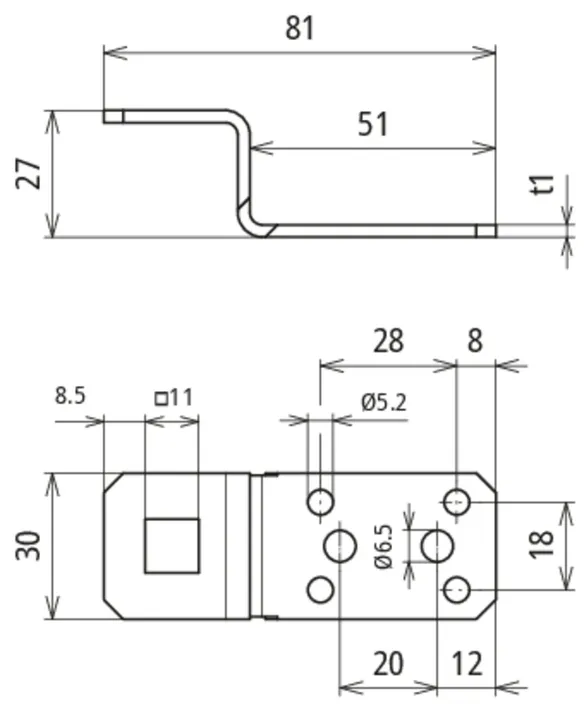

Connection bracket with square hole, Al

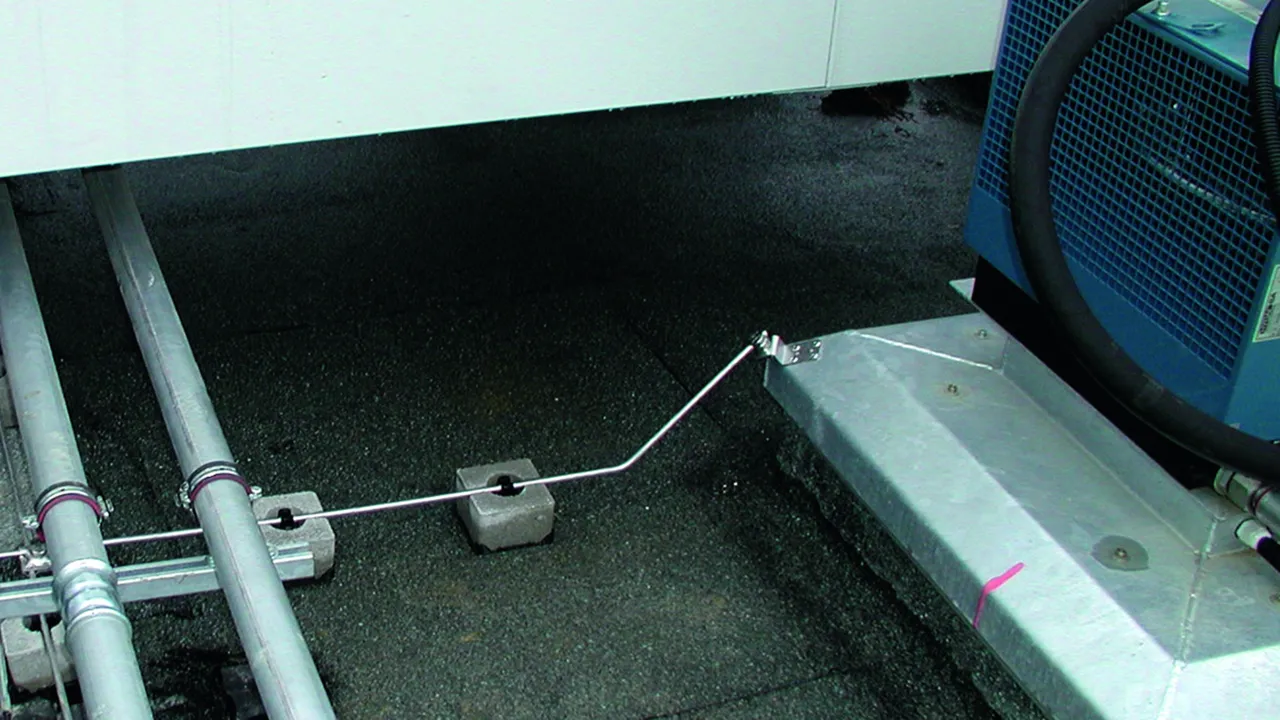

Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 AL
Part No.: 377005
or equivalent.

Certificados

Datos técnicos

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm, shall be used to connect materials ≥ 0,5mm thick, or 2 Parker screws StSt Ø6,3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377005 a favoritos.

Ir a favoritos

El artículo 377005 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, N.º de arancel aduanero (EU): 85359000, Peso bruto: 51.20 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

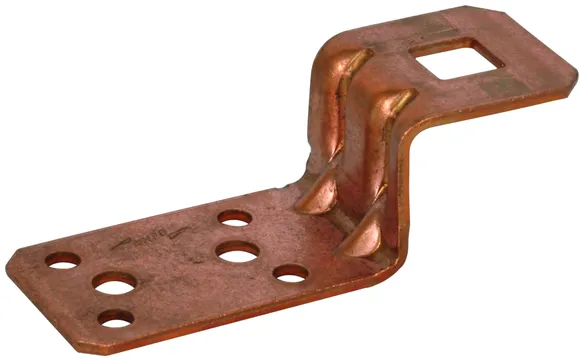

Connection bracket with square hole, Cu
Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: Cu
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 CU
Part No.: 377017
or equivalent.

Certificados

Datos técnicos

Material of bracket	Cu
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Cu
Material thickness (t1)	2 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377017 a favoritos.

Ir a favoritos

El artículo 377017 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, N.º de arancel aduanero (EU): 85359000, Peso bruto: 54.10 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

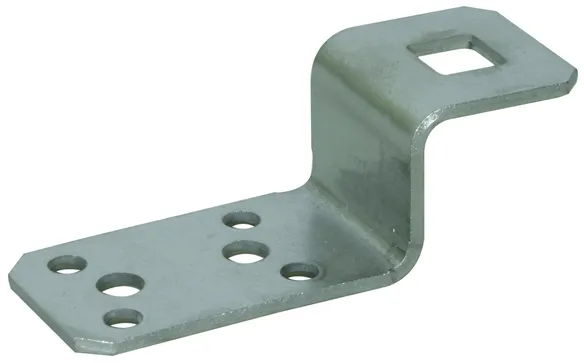

Connection bracket with square hole, StSt
Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: StSt
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 V2A
Part No.: 377009
or equivalent.

Certificados

Datos técnicos

Material of bracket	StSt
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	StSt
Material thickness (t1)	2.5 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6,3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377009 a favoritos.

Ir a favoritos

El artículo 377009 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, N.º de arancel aduanero (EU): 85359000, Peso bruto: 76.00 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

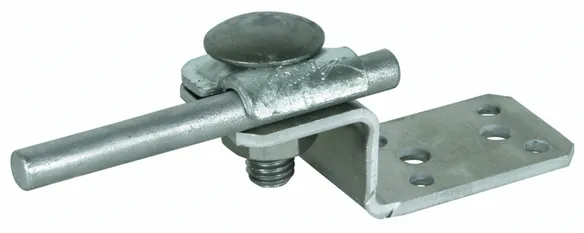

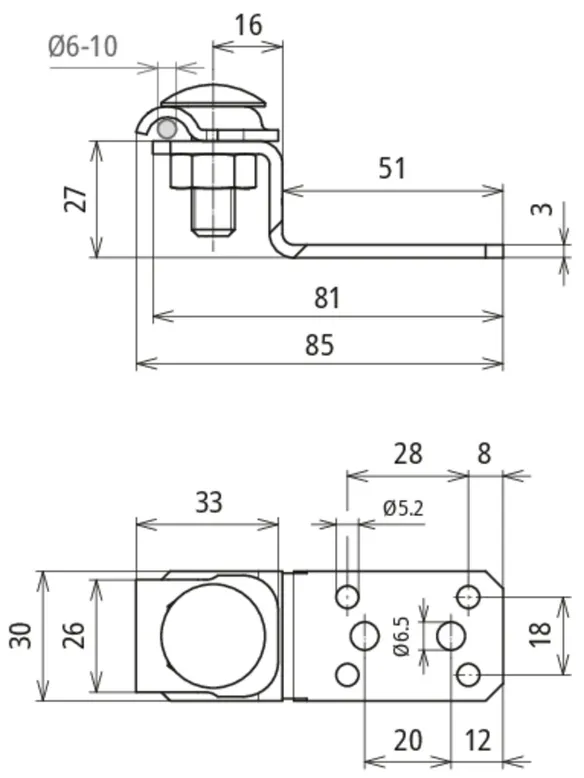

Connection bracket with clamping piece
Connection bracket for connecting metal cladding
using blind rivets or screws
With clamping piece for Rd 6-10 mm conductors
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of clamping piece: St/tZn
Screw: M10 x 30 mm
Clamping range Rd: 6-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Part No.: 377100
or equivalent.

Certificados

Datos técnicos

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of clamping piece	St/tZn
Clamping range Rd	6-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of clamping piece	St/tZn
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	clamping piece
Clamping range Rd	6-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377100 a favoritos.

Ir a favoritos

El artículo 377100 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, N.º de arancel aduanero (EU): 85359000, Peso bruto: 72.40 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

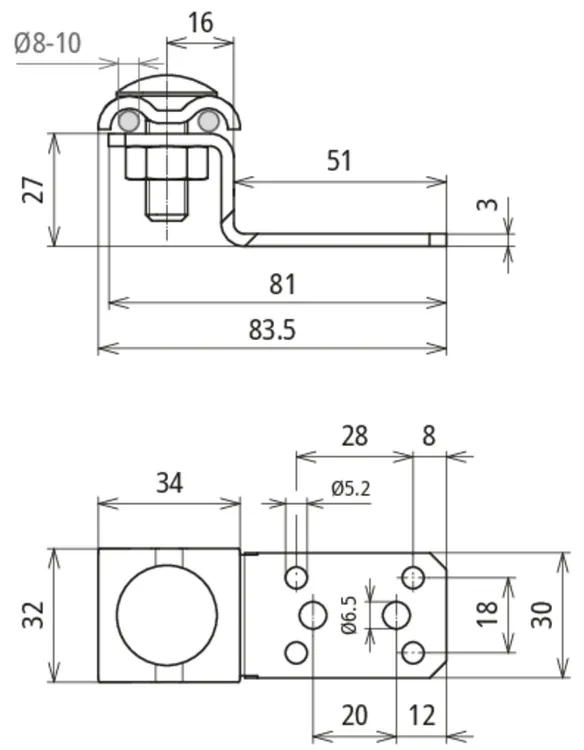

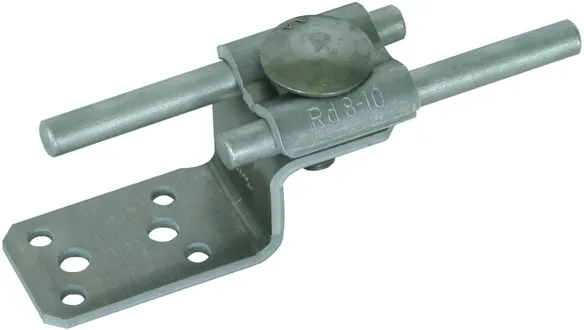

Connection bracket with double clamp, Al
Connection bracket for connecting metal cladding
using blind rivets or screws
With double clamp for Rd 8-10 mm conductors
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: Al
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Part No.: 377200
or equivalent.

Certificados

Datos técnicos

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	Al
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	Al
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377200 a favoritos.

Ir a favoritos

El artículo 377200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, N.º de arancel aduanero (EU): 85359000, Peso bruto: 117.50 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

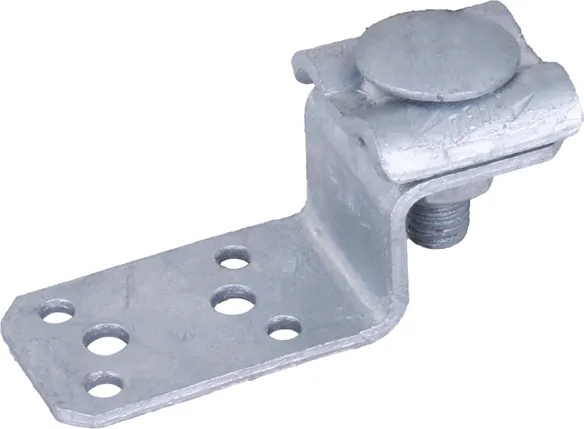

Connection bracket with double clamp, HDG steel
Connection brackets for connecting
metal cladding using blind rivets
or screws
With double clamp for Rd. 8-10 mm conductors
Material of bracket: HDG steel
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: HDG steel
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Part No.: 377201
or equivalent.

Certificados

Datos técnicos

Material of bracket	HDG steel
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	HDG steel
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	HDG steel
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	HDG steel
Screw	e M10 x 30 mm
Material of screw / nut	HDG steel
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377201 a favoritos.

Ir a favoritos

El artículo 377201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, N.º de arancel aduanero (EU): 85359000, Peso bruto: 111.65 g, Empaquetado: 50.00 pc(s)

Figuras

Open PDF

Más información

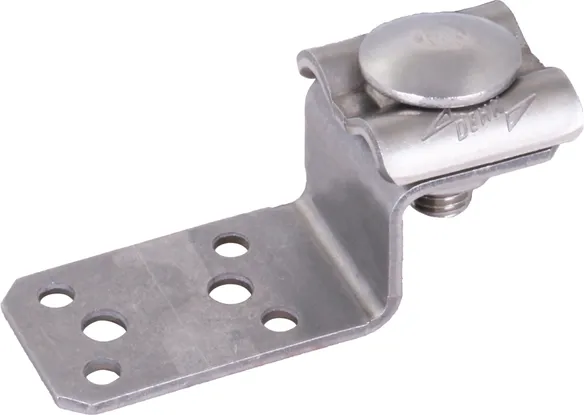

Connection bracket with double clamp, stainless steel
Connection brackets for connecting
metal cladding using blind rivets
or screws
With double clamp for Rd. 8-10 mm conductors
Material of bracket: StSt
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: StSt
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Part No.: 377209
or equivalent.

Certificados

Datos técnicos

Material of bracket	StSt
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	StSt
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	StSt
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	StSt
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Se ha añadido el artículo 377209 a favoritos.

Ir a favoritos

El artículo 377209 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

Connection Brackets

With square hole

N.º art. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Se ha añadido el artículo 377005 a favoritos.

El artículo 377005 ha sido añadido a la cesta de compra.

N.º art. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Se ha añadido el artículo 377017 a favoritos.

El artículo 377017 ha sido añadido a la cesta de compra.

N.º art. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Se ha añadido el artículo 377009 a favoritos.

El artículo 377009 ha sido añadido a la cesta de compra.

With clamping piece

N.º art. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Se ha añadido el artículo 377100 a favoritos.

El artículo 377100 ha sido añadido a la cesta de compra.

With double clamp

N.º art. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Se ha añadido el artículo 377200 a favoritos.

El artículo 377200 ha sido añadido a la cesta de compra.

N.º art. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Se ha añadido el artículo 377201 a favoritos.

El artículo 377201 ha sido añadido a la cesta de compra.

N.º art. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Se ha añadido el artículo 377209 a favoritos.

El artículo 377209 ha sido añadido a la cesta de compra.

Connection Brackets

With square hole

N.º art. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Debe estar registrado para descargar 377005.stp.

Debe estar registrado para descargar 377005.igs.

Debe estar registrado para descargar 377005.jt.

Debe estar registrado para descargar 377005.dwg.

Debe estar registrado para descargar 377005_377009_377017m_D_Variante.dxf.

Se ha añadido el artículo 377005 a favoritos.

El artículo 377005 ha sido añadido a la cesta de compra.

N.º art. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Debe estar registrado para descargar 377017.stp.

Debe estar registrado para descargar 377017.igs.

Debe estar registrado para descargar 377017.jt.

Debe estar registrado para descargar 377017.dwg.

Debe estar registrado para descargar 377005_377009_377017m_D_Variante.dxf.

Se ha añadido el artículo 377017 a favoritos.

El artículo 377017 ha sido añadido a la cesta de compra.

N.º art. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Debe estar registrado para descargar 377009.stp.

Debe estar registrado para descargar 377009.igs.

Debe estar registrado para descargar 377009.jt.

Debe estar registrado para descargar 377009.dwg.

Debe estar registrado para descargar 377005_377009_377017m_D_Variante.dxf.

Se ha añadido el artículo 377009 a favoritos.

El artículo 377009 ha sido añadido a la cesta de compra.

With clamping piece

N.º art. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Debe estar registrado para descargar 377100_377109_377117.stp.

Debe estar registrado para descargar 377100_377109_377117.igs.

Debe estar registrado para descargar 377100_377109_377117.jt.

Debe estar registrado para descargar 377100_377109_377117.dwg.

Debe estar registrado para descargar 377100_377109_377117m_D.dxf.

Se ha añadido el artículo 377100 a favoritos.

El artículo 377100 ha sido añadido a la cesta de compra.

With double clamp

N.º art. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Debe estar registrado para descargar 377200_377201_377209.stp.

Debe estar registrado para descargar 377200_377201_377209.igs.

Debe estar registrado para descargar 377200_377201_377209.jt.

Debe estar registrado para descargar 377200_377201_377209.dwg.

Debe estar registrado para descargar 377200_377201_377209m_D.dxf.

Se ha añadido el artículo 377200 a favoritos.

El artículo 377200 ha sido añadido a la cesta de compra.

N.º art. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Debe estar registrado para descargar 377200_377201_377209.jt.

Debe estar registrado para descargar 377200_377201_377209.igs.

Debe estar registrado para descargar 377200_377201_377209.jt.

Debe estar registrado para descargar 377200_377201_377209.dwg.

Debe estar registrado para descargar 377200_377201_377209m_D.dxf.

Se ha añadido el artículo 377201 a favoritos.

El artículo 377201 ha sido añadido a la cesta de compra.

N.º art. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Debe estar registrado para descargar 377200_377201_377209.stp.

Debe estar registrado para descargar 377200_377201_377209.igs.

Debe estar registrado para descargar 377200_377201_377209.jt.

Debe estar registrado para descargar 377200_377201_377209.dwg.

Debe estar registrado para descargar 377200_377201_377209m_D.dxf.

Se ha añadido el artículo 377209 a favoritos.

El artículo 377209 ha sido añadido a la cesta de compra.
