Wiring accessories STAK

Enables EMC-optimised through-wiring according to IEC 60364-5-53

Detalles

STAK 2X16 for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

lorem ipsum — STAK 2X16 for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

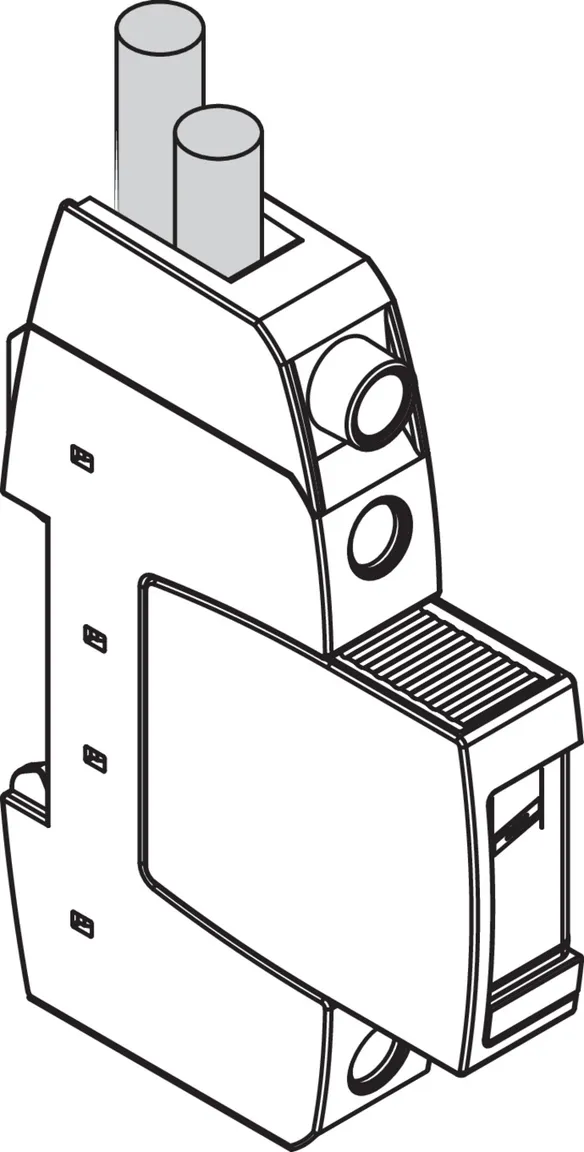

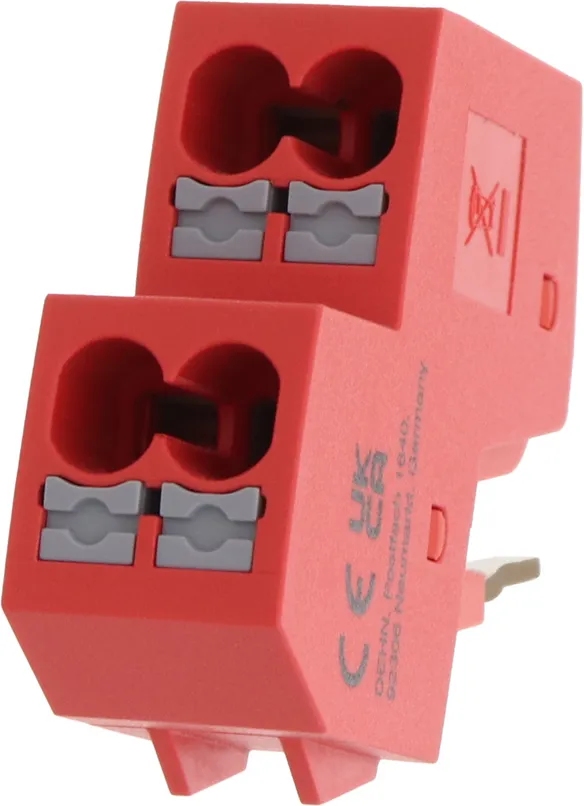

Push-in spring terminal STAK 4X10

1 Producto

N.º art. 952588 STAK 4X10

GTIN 4013364526624, N.º de arancel aduanero (EU): 85369010, Peso bruto: 35.67 g, Empaquetado: 2.00 pc(s)

Figuras

Más información

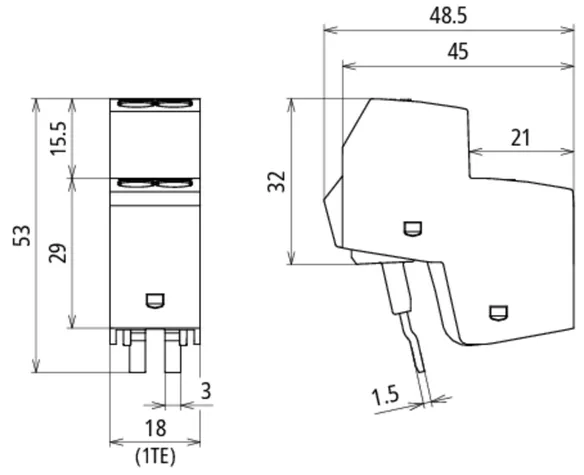

Push-in terminal STAK 4X10
Cross-sectional area: 4 x 10 mm²

Brand: DEHN
Type: STAK 4X10
Part No.: 952588
or equivalent.

Certificados

Datos técnicos

Max. continuous operating voltage (AC) (U_C )	275 V
Max. PV voltage (U_CPV )	1500 V
Lightning impulse current (10/350 µs) (I_imp )	6.25 kA
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Cross-sectional area (min.)	1.5 mm² solid / 6 mm² fine-stranded
Cross-sectional area (max.)	10 mm² solid / fine-stranded
Cross-sectional area (min.) with wire end ferrule	1,5 mm²
Cross-sectional area (max.) with wire end ferrule	6 mm²
Cross-sectional area (max.) with wire end ferrule without collar	10 mm²

Max. continuous operating voltage (AC) (U_C )	275 V
Max. PV voltage (U_CPV )	1500 V
Lightning impulse current (10/350 µs) (I_imp )	6.25 kA
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Short-circuit withstand strength (I_SCPV )	10 kA
Short-circuit withstand strength (I_SCCR )	50 kA
Nominal load current (I_L )	40 A
Operating temperature range (T_U )	-40 °C ... +80 °C
Cross-sectional area (min.)	1.5 mm² solid / 6 mm² fine-stranded
Cross-sectional area (max.)	10 mm² solid / fine-stranded
Cross-sectional area (min.) with wire end ferrule	1,5 mm²
Cross-sectional area (max.) with wire end ferrule	6 mm²
Cross-sectional area (max.) with wire end ferrule without collar	10 mm²
Installation point	Indoor
Dimensions	1 Standard DIN module, DIN 43880
Base part height with STAK 4X10	57 mm

Se ha añadido el artículo 952588 a favoritos.

Ir a favoritos

El artículo 952588 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

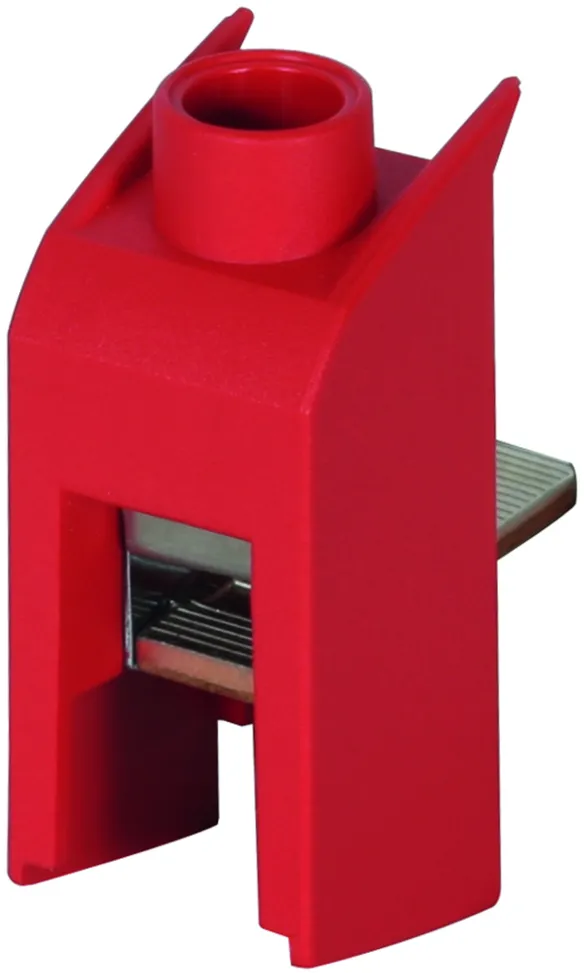

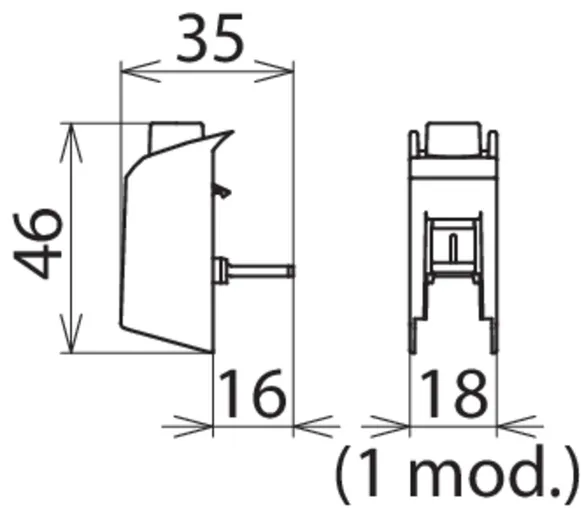

STAK 25 Pin-shaped Terminal

Pin-shaped terminal for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

1 Producto

N.º art. 952589 STAK 25

GTIN 4013364132306, N.º de arancel aduanero (EU): 85369010, Peso bruto: 17.40 g, Empaquetado: 4.00 pc(s)

Figuras

Más información

Archivos CAD

STAK 25 pin-shaped terminal

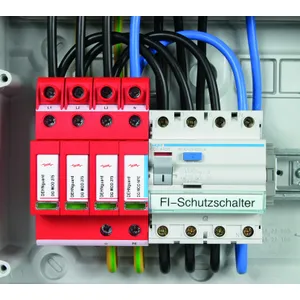

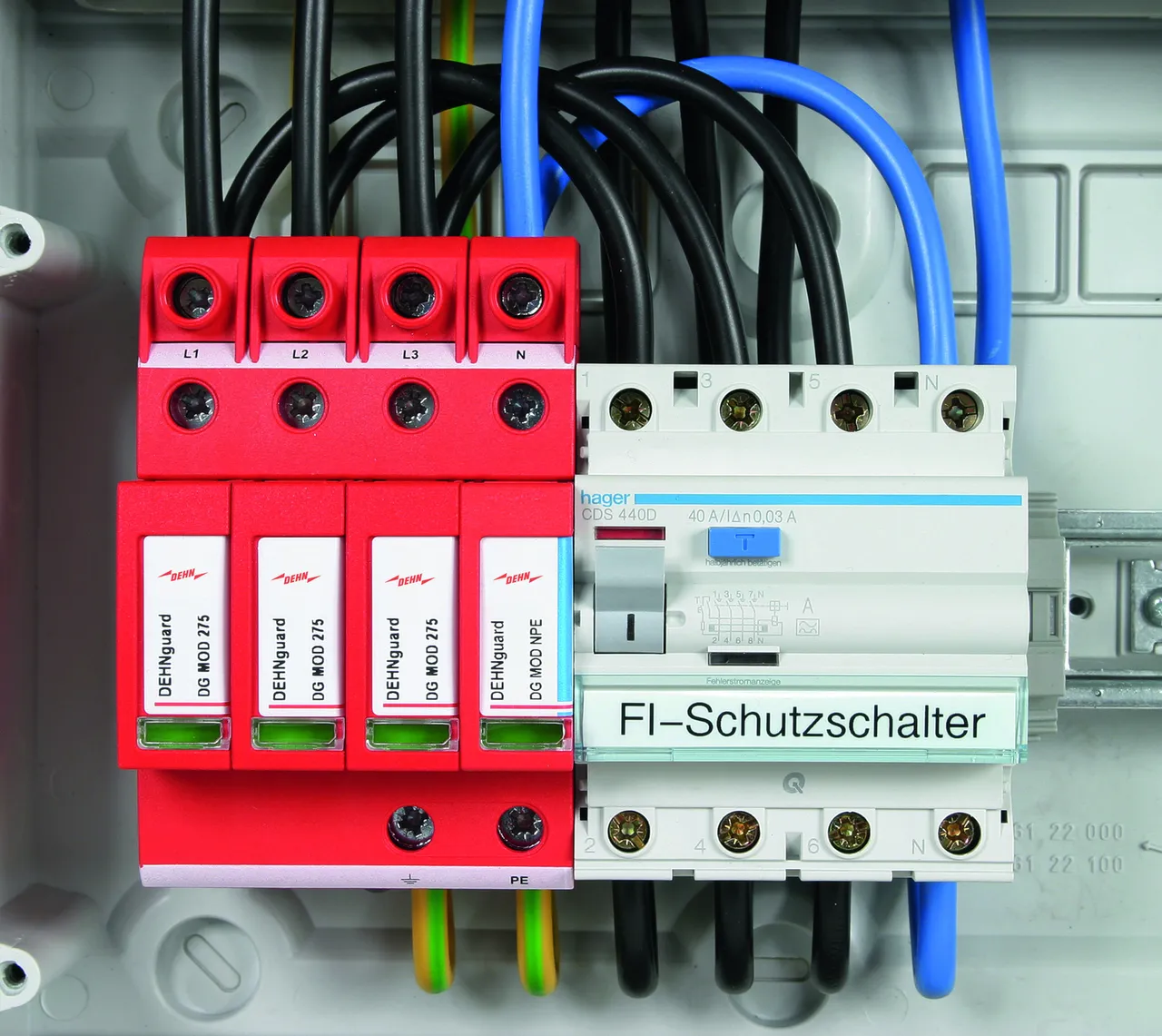

Pin-shaped terminal for "V-connection" to
surge protective devices up to 25mm²

Brand: DEHN
Type: STAK 25
Part No.: 952589
or equivalent.

Certificados

Datos técnicos

Nominal voltage (a.c. / d.c.) (U_N )	600 V
Max. PV voltage (U_CPV) when used in combination with DEHNguard M YPV ...	1200 V
Nominal load current (a.c.) (I_L )	100 A
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Discharge current (8/20 µs)	50 kA
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	25 mm² stranded / 16 mm² flexible
Type of connection	front

Nominal voltage (a.c. / d.c.) (U_N )	600 V
Max. PV voltage (U_CPV) when used in combination with DEHNguard M YPV ...	1200 V
Nominal load current (a.c.) (I_L )	100 A
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Discharge current (8/20 µs)	50 kA
Rated insulation voltage (U_i )	630 V
Rated impulse withstand voltage (U_imp )	6 kV
Operating temperature range (T_U )	-40 °C ... +80 °C
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	25 mm² stranded / 16 mm² flexible
Type of connection	front
Suitable for	DEHNguard S, DEHNguard M, DEHNgap C S, DEHNshield, DK 25 feed-through terminal

Se ha añadido el artículo 952589 a favoritos.

Ir a favoritos

El artículo 952589 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

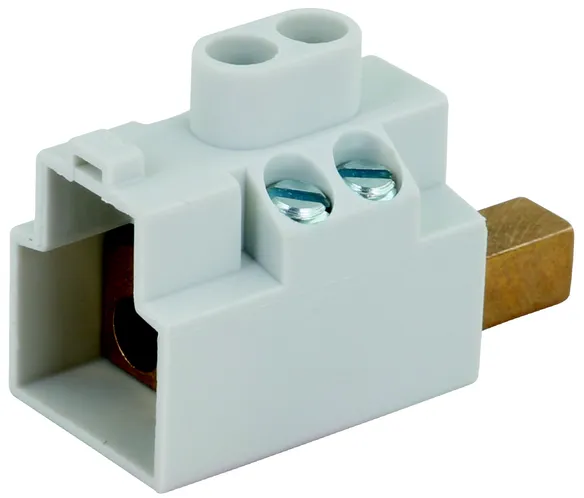

STAK 3X16 Pin-shaped Terminal

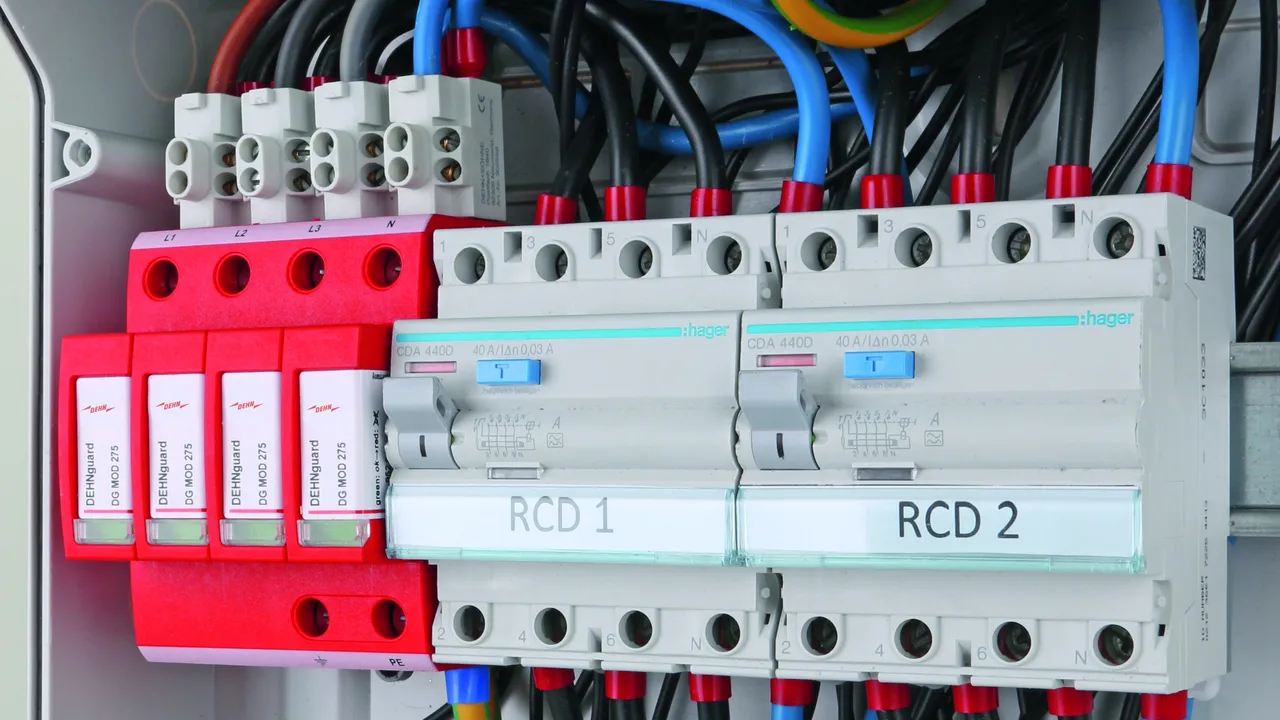

Pin-shaped terminal for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

1 Producto

N.º art. 900588 STAK 3X16

GTIN 4013364323933, N.º de arancel aduanero (EU): 85369010, Peso bruto: 40.00 g, Empaquetado: 4.00 pc(s)

Figuras

Open PDF

Más información

Archivos CAD

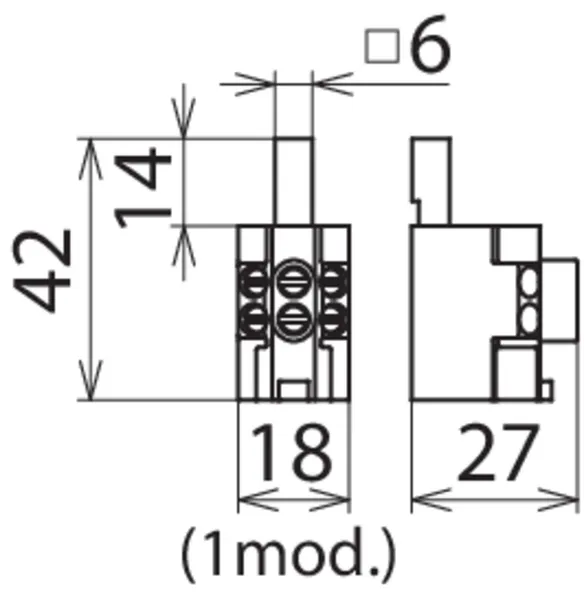

Pin-shaped terminal STAK 3X16
Terminal for "V-connection"
Cross-sectional area: 3 x 16 mm2

Brand: DEHN
Type: STAK 3X16
Part No.: 900588
or equivalent.

Certificados

Datos técnicos

Nominal voltage (a.c. / d.c.) (U_N )	690 V / 1500 V
Nominal load current (a.c.) (I_L )	160 A
Load current at V-wiring	80 A
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	16 mm² stranded / 10 mm² flexible
Type of connection	front

Nominal voltage (a.c. / d.c.) (U_N )	690 V / 1500 V
Nominal load current (a.c.) (I_L )	160 A
Load current at V-wiring	80 A
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Rated insulation voltage (U_i )	1000 V
Rated impulse withstand voltage (U_imp )	8 kV
Operating temperature range (T_U )	-40 °C ... +80 °C
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	16 mm² stranded / 10 mm² flexible
Type of connection	front

Se ha añadido el artículo 900588 a favoritos.

Ir a favoritos

El artículo 900588 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

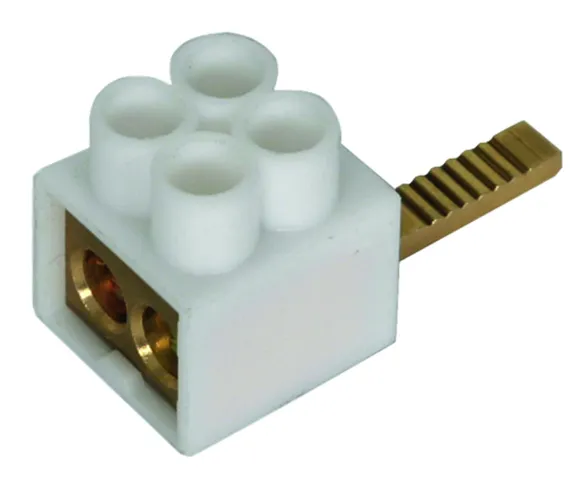

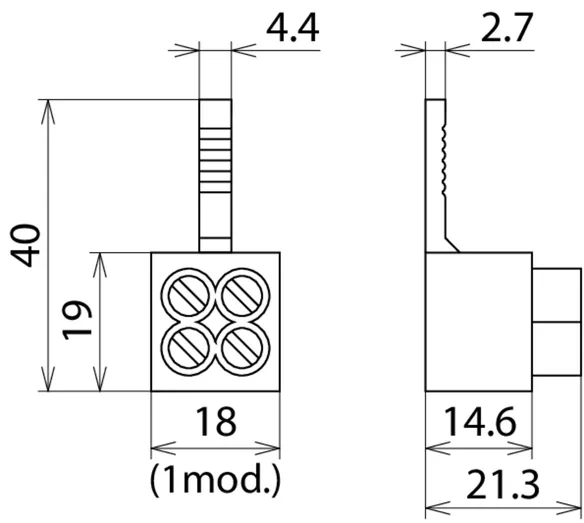

STAK 2X16 Pin-shaped Terminal

Pin-shaped terminal for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

1 Producto

N.º art. 900589 STAK 2X16

GTIN 4013364109339, N.º de arancel aduanero (EU): 85369010, Peso bruto: 20.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

STAK 2X16 pin-shaped terminal
Double terminal design for
EMC-optimised feed-through wiring
Cross-sectional area: 2 x 16 mm2

Brand: DEHN
Type: STAK 2X16
Part No.: 900589
or equivalent.

Datos técnicos

Lightning impulse current (10/350 µs) (I_imp )	25 kA
Cross-sectional area (min.)	2x 10 mm²
Cross-sectional area (max.)	2x 16 mm²
Type of connection	front (double terminal)

Se ha añadido el artículo 900589 a favoritos.

Ir a favoritos

El artículo 900589 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
