N.º art. 783003 PHE4 3 S

GTIN 4013364310179, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.37 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783003 a favoritos.

Ir a favoritos

El artículo 783003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783006 PHE4 6 S

GTIN 4013364310155, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.19 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783006 a favoritos.

Ir a favoritos

El artículo 783006 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783010 PHE4 10 S

GTIN 4013364297869, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.37 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

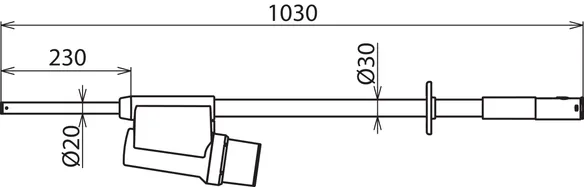

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783010 a favoritos.

Ir a favoritos

El artículo 783010 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783020 PHE4 20 S

GTIN 4013364310124, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.27 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

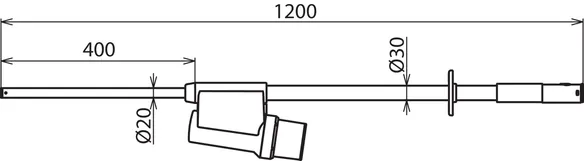

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1200 mm
Profundidad de introducción (l_O )	400 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1200 mm
Profundidad de introducción (l_O )	400 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783020 a favoritos.

Ir a favoritos

El artículo 783020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783030 PHE4 30 S

GTIN 4013364310100, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.75 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	30 kV

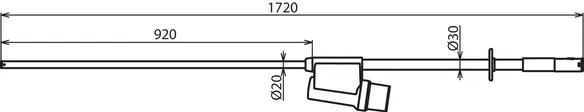

Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783030 a favoritos.

Ir a favoritos

El artículo 783030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783013 PHE4 1 3 S

GTIN 4013364310186, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.60 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	1 ... 3 kV

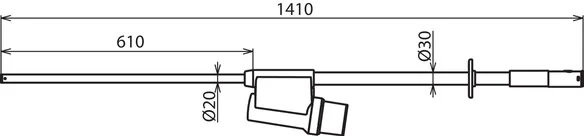

Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	1 ... 3 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783013 a favoritos.

Ir a favoritos

El artículo 783013 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783231 PHE4 3 10 S

GTIN 4013364310087, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.37 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783231 a favoritos.

Ir a favoritos

El artículo 783231 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783235 PHE4 6 20 S

GTIN 4013364310049, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.47 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV

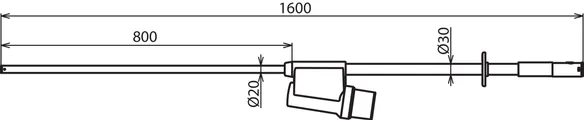

Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783235 a favoritos.

Ir a favoritos

El artículo 783235 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783240 PHE4 10 20 S

GTIN 4013364310056, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.37 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 20 kV
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	10 ... 20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783240 a favoritos.

Ir a favoritos

El artículo 783240 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783250 PHE4 10 30 S

GTIN 4013364309999, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783250 a favoritos.

Ir a favoritos

El artículo 783250 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783245 PHE4 20 36 S

GTIN 4013364310032, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	20 ... 36 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	20 ... 36 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783245 a favoritos.

Ir a favoritos

El artículo 783245 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783520 PHE4 U 2 20 S

GTIN 4013364309913, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.47 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	2 ... 6 / 6 ... 20 kV
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	2 ... 6 / 6 ... 20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783520 a favoritos.

Ir a favoritos

El artículo 783520 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783530 PHE4 U 3 30 S

GTIN 4013364309968, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783530 a favoritos.

Ir a favoritos

El artículo 783530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783536 PHE4 U 6 36 S

GTIN 4013364309944, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 15 / 15 ... 36 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6 ... 15 / 15 ... 36 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783536 a favoritos.

Ir a favoritos

El artículo 783536 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783103 PHE4 3 S ZK

GTIN 4013364317277, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.19 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

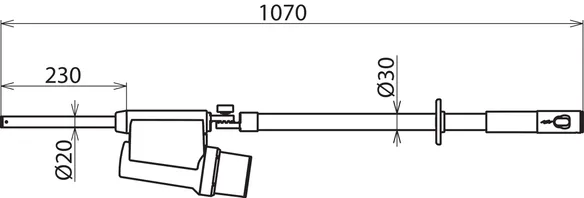

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1070 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1070 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783103 a favoritos.

Ir a favoritos

El artículo 783103 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783106 PHE4 6 S ZK

GTIN 4013364317260, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.19 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1070 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1070 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783106 a favoritos.

Ir a favoritos

El artículo 783106 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783110 PHE4 10 S ZK

GTIN 4013364317253, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.19 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1070 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1070 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783110 a favoritos.

Ir a favoritos

El artículo 783110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

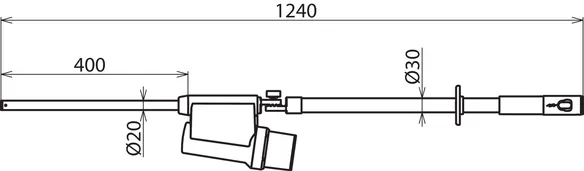

N.º art. 783120 PHE4 20 S ZK

GTIN 4013364317246, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.27 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1240 mm
Profundidad de introducción (l_O )	400 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1240 mm
Profundidad de introducción (l_O )	400 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783120 a favoritos.

Ir a favoritos

El artículo 783120 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

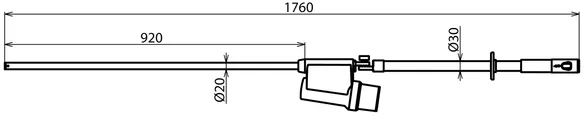

N.º art. 783130 PHE4 30 S ZK

GTIN 4013364317239, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1760 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1760 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783130 a favoritos.

Ir a favoritos

El artículo 783130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

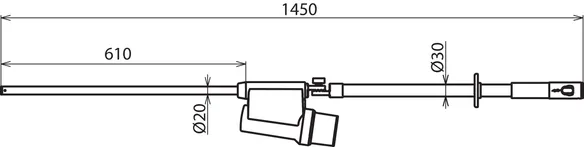

N.º art. 783141 PHE4 3 10 S ZK

GTIN 4013364317222, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.37 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1450 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1450 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783141 a favoritos.

Ir a favoritos

El artículo 783141 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

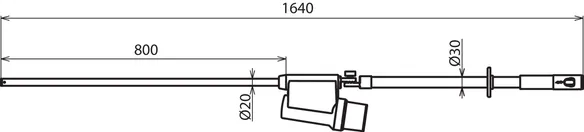

N.º art. 783151 PHE4 6 20 S ZK

GTIN 4013364317215, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.47 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1640 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1640 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783151 a favoritos.

Ir a favoritos

El artículo 783151 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

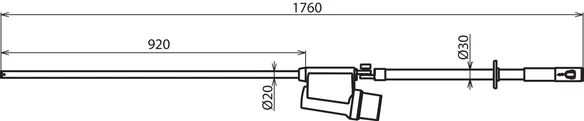

N.º art. 783161 PHE4 10 30 S ZK

GTIN 4013364317208, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1760 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1760 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba

Se ha añadido el artículo 783161 a favoritos.

Ir a favoritos

El artículo 783161 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783332 PHE4 3 10 S 60

GTIN 4013364310070, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.37 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Frecuencia	60 Hz
Categoría	S
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783332 a favoritos.

Ir a favoritos

El artículo 783332 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783335 PHE4 6 20 S 60

GTIN 4013364310001, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.47 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Frecuencia	60 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783335 a favoritos.

Ir a favoritos

El artículo 783335 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783345 PHE4 10 30 S 60

GTIN 4013364309975, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Frecuencia	60 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783345 a favoritos.

Ir a favoritos

El artículo 783345 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783342 PHE4 20 36 S 60

GTIN 4013364310025, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	20 ... 36 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	20 ... 36 kV
Tipo de tensión	AC
Frecuencia	60 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783342 a favoritos.

Ir a favoritos

El artículo 783342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783395 PHE4 U 3 36 S 60

GTIN 4013364309951, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.53 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 / 12 ... 36 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3 ... 10 / 12 ... 36 kV
Tipo de tensión	AC
Frecuencia	60 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783395 a favoritos.

Ir a favoritos

El artículo 783395 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783430 PHE4 U 6 20 S 16.7 50

GTIN 4013364309906, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.47 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Frecuencia	50 / 16,7 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783430 a favoritos.

Ir a favoritos

El artículo 783430 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 783420 PHE4 6 20 S 16.7

GTIN 4013364309890, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.47 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Frecuencia	16,7 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Se ha añadido el artículo 783420 a favoritos.

Ir a favoritos

El artículo 783420 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Detector de tensión PHE4 a media tensión

Tensiones nominales hasta 30 kV / 50 Hz, rosca M12

N.º art. 783003 PHE4 3 S

Se ha añadido el artículo 783003 a favoritos.

El artículo 783003 ha sido añadido a la cesta de compra.

N.º art. 783006 PHE4 6 S

Se ha añadido el artículo 783006 a favoritos.

El artículo 783006 ha sido añadido a la cesta de compra.

N.º art. 783010 PHE4 10 S

Se ha añadido el artículo 783010 a favoritos.

El artículo 783010 ha sido añadido a la cesta de compra.

N.º art. 783020 PHE4 20 S

Se ha añadido el artículo 783020 a favoritos.

El artículo 783020 ha sido añadido a la cesta de compra.

N.º art. 783030 PHE4 30 S

Se ha añadido el artículo 783030 a favoritos.

El artículo 783030 ha sido añadido a la cesta de compra.

Márgenes de tensión nominal hasta 36 kV / 50 Hz, rosca M12

N.º art. 783013 PHE4 1 3 S

Se ha añadido el artículo 783013 a favoritos.

El artículo 783013 ha sido añadido a la cesta de compra.

N.º art. 783231 PHE4 3 10 S

Se ha añadido el artículo 783231 a favoritos.

El artículo 783231 ha sido añadido a la cesta de compra.

N.º art. 783235 PHE4 6 20 S

Se ha añadido el artículo 783235 a favoritos.

El artículo 783235 ha sido añadido a la cesta de compra.

N.º art. 783240 PHE4 10 20 S

Se ha añadido el artículo 783240 a favoritos.

El artículo 783240 ha sido añadido a la cesta de compra.

N.º art. 783250 PHE4 10 30 S

Se ha añadido el artículo 783250 a favoritos.

El artículo 783250 ha sido añadido a la cesta de compra.

N.º art. 783245 PHE4 20 36 S

Se ha añadido el artículo 783245 a favoritos.

El artículo 783245 ha sido añadido a la cesta de compra.

Márgenes de tensión nominal hasta 36 kV / 50 Hz, conmutable, rosca M12

N.º art. 783520 PHE4 U 2 20 S

Se ha añadido el artículo 783520 a favoritos.

El artículo 783520 ha sido añadido a la cesta de compra.

N.º art. 783530 PHE4 U 3 30 S

Se ha añadido el artículo 783530 a favoritos.

El artículo 783530 ha sido añadido a la cesta de compra.

N.º art. 783536 PHE4 U 6 36 S

Se ha añadido el artículo 783536 a favoritos.

El artículo 783536 ha sido añadido a la cesta de compra.

Tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

N.º art. 783103 PHE4 3 S ZK

Se ha añadido el artículo 783103 a favoritos.

El artículo 783103 ha sido añadido a la cesta de compra.

N.º art. 783106 PHE4 6 S ZK

Se ha añadido el artículo 783106 a favoritos.

El artículo 783106 ha sido añadido a la cesta de compra.

N.º art. 783110 PHE4 10 S ZK

Se ha añadido el artículo 783110 a favoritos.

El artículo 783110 ha sido añadido a la cesta de compra.

N.º art. 783120 PHE4 20 S ZK

Se ha añadido el artículo 783120 a favoritos.

El artículo 783120 ha sido añadido a la cesta de compra.

N.º art. 783130 PHE4 30 S ZK

Se ha añadido el artículo 783130 a favoritos.

El artículo 783130 ha sido añadido a la cesta de compra.

Márgenes de tensión nominal hasta 30 kV / 50 Hz, acoplamiento dentado

N.º art. 783141 PHE4 3 10 S ZK

Se ha añadido el artículo 783141 a favoritos.

El artículo 783141 ha sido añadido a la cesta de compra.

N.º art. 783151 PHE4 6 20 S ZK

Se ha añadido el artículo 783151 a favoritos.

El artículo 783151 ha sido añadido a la cesta de compra.

N.º art. 783161 PHE4 10 30 S ZK

Se ha añadido el artículo 783161 a favoritos.

El artículo 783161 ha sido añadido a la cesta de compra.

Márgenes de tensión nominal hasta 36 kV/60 Hz, rosca M12

N.º art. 783332 PHE4 3 10 S 60

Se ha añadido el artículo 783332 a favoritos.

El artículo 783332 ha sido añadido a la cesta de compra.

N.º art. 783335 PHE4 6 20 S 60

Se ha añadido el artículo 783335 a favoritos.

El artículo 783335 ha sido añadido a la cesta de compra.

N.º art. 783345 PHE4 10 30 S 60
