EXFS L / EXFS KU

Para conexión indirecta/toma de tierra de partes de la instalación separadas por razones de servicio, en caso de perturbaciones causadas por el rayo
Ejecución para la compensación de potencial de protección contra rayos según DIN EN 62305 / VDE 0185 para zonas Ex (zona 2)
Carcasa de fundición de zinc resistente a la corrosión con cubierta de plástico y con conexión flexible de los conductores

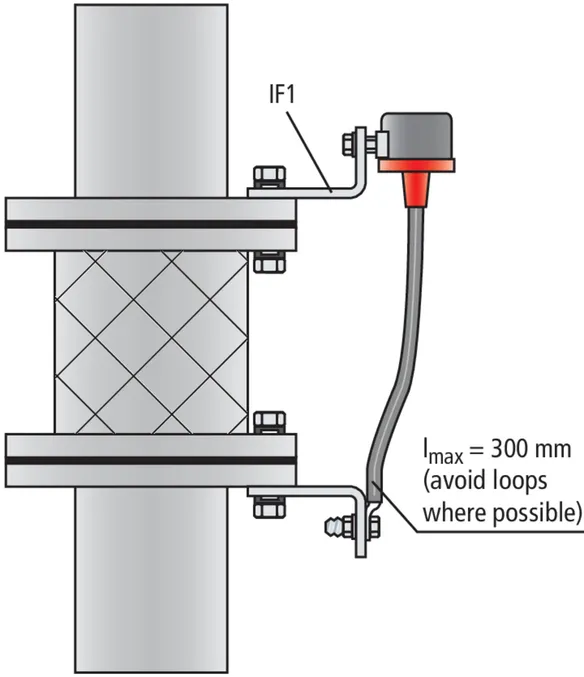

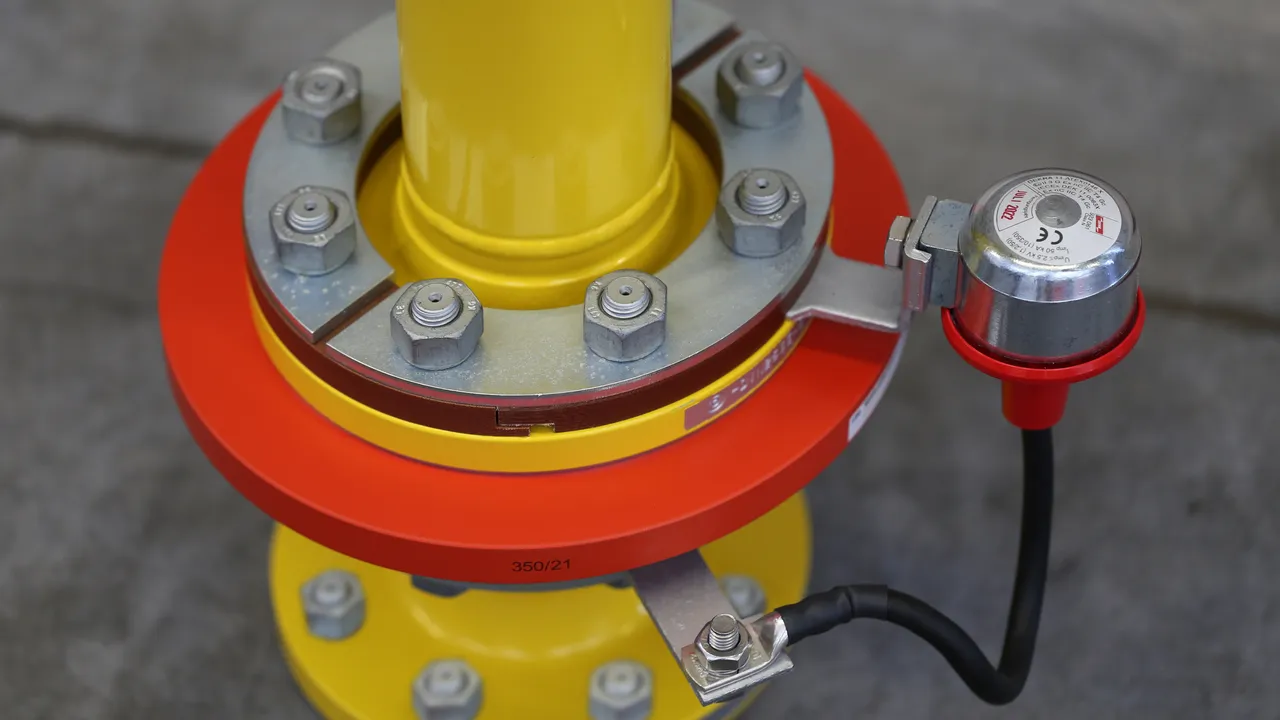

Para puentear piezas de aislamiento, bridas aislantes etc. en tramos de tuberías protegidos catódicamente contra la corrosión
Ejecución capaz de soportar elevadas cargas
Certificación de acuerdo con "Directiva ATEX" 2014/34/EU e IECEx

Detalles

EXFS L

Vía de chispas de separación Ex para montaje en superficie.

3 Productos

N.º art. 923060 EXFS L100

GTIN 4013364038899, N.º de arancel aduanero (EU): 85369095, Peso bruto: 805.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Vía de chispas de separación EX, EXFS L100
Vía de chispas de separación Ex, EXFS L100
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 100 mm
para medida de brida: 20 - 130 mm

Producto DEHN
Tipo: EXFS L100
art. no.: 923060
o equivalente

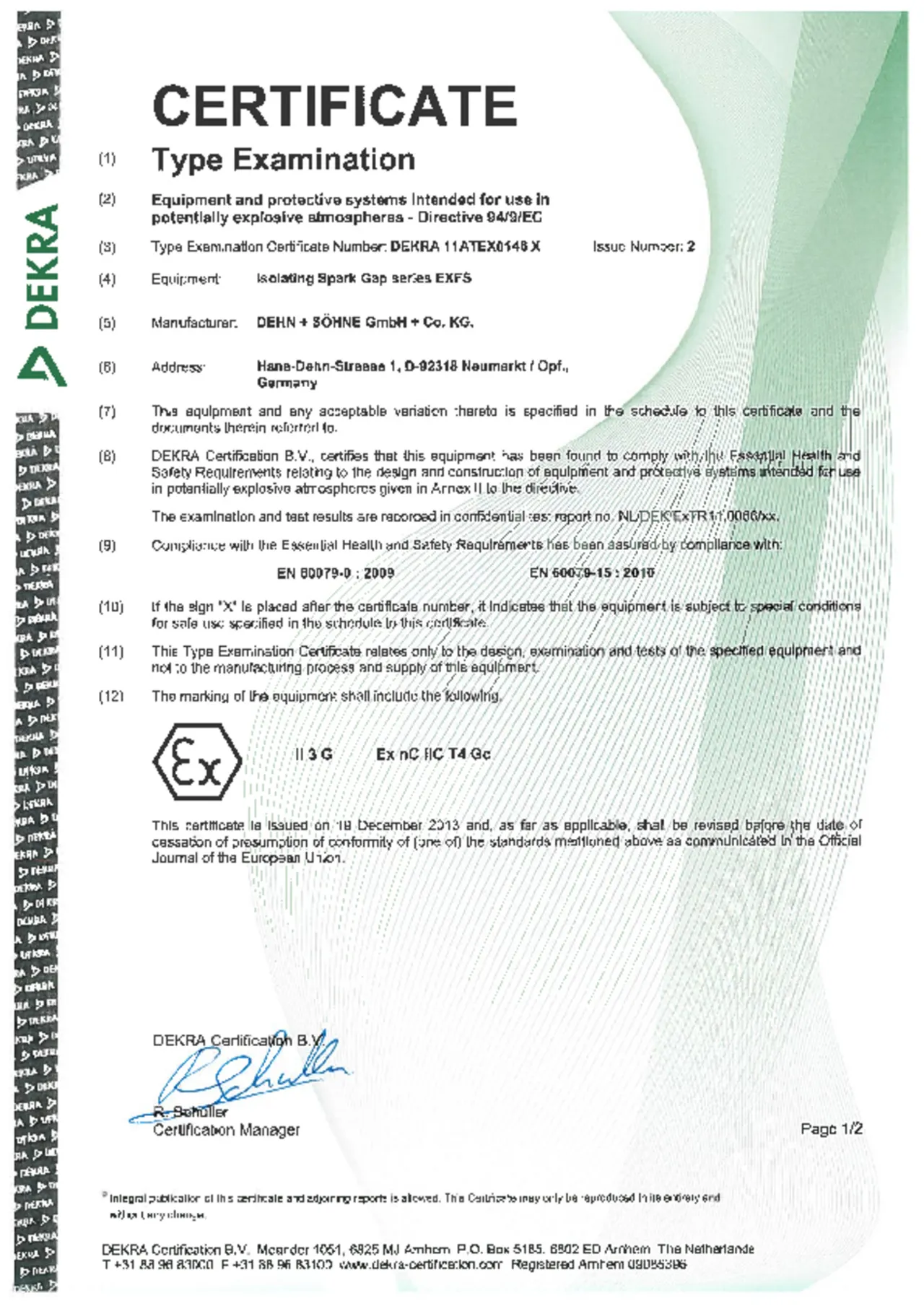

Certificados

Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54

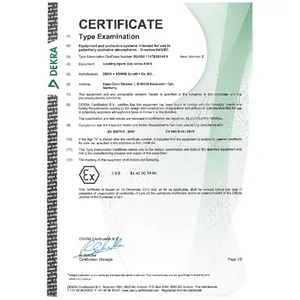

Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc

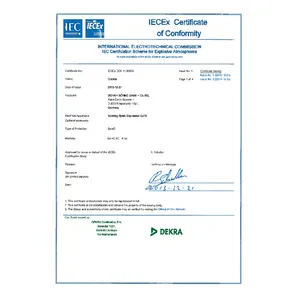

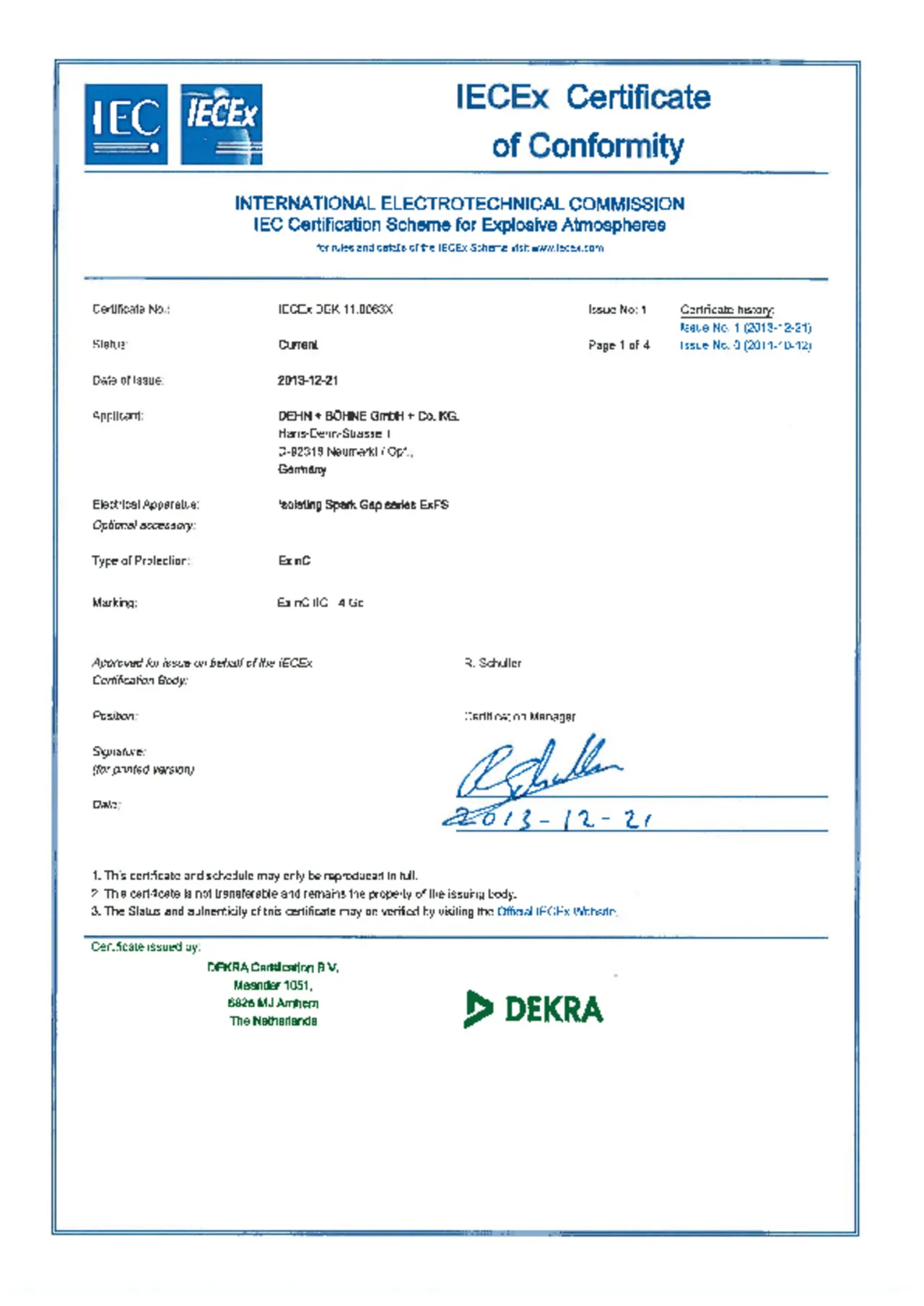

Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	100 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc

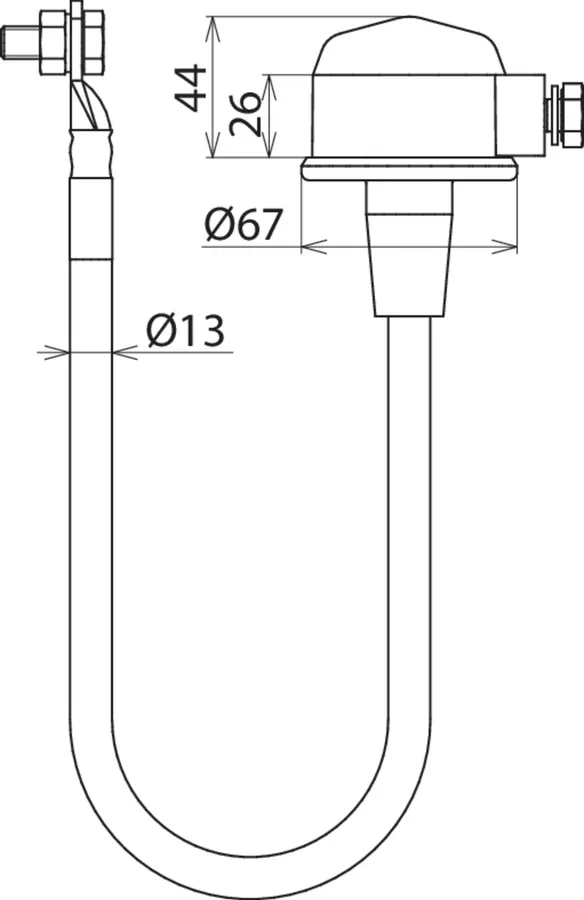

Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	100 mm
Medidas de la brida	20-130 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Se ha añadido el artículo 923060 a favoritos.

Ir a favoritos

El artículo 923060 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 923061 EXFS L200

GTIN 4013364038905, N.º de arancel aduanero (EU): 85369095, Peso bruto: 830.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Vía de chispas de separación EX, EXFS L200
Vía de chispas de separación Ex, EXFS L200
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 200 mm
para medida de brida: 120 - 230 mm

Producto DEHN
Tipo: EXFS L200
art. no.: 923061
o equivalente

Certificados

Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	200 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	200 mm
Medidas de la brida	120-230 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Se ha añadido el artículo 923061 a favoritos.

Ir a favoritos

El artículo 923061 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

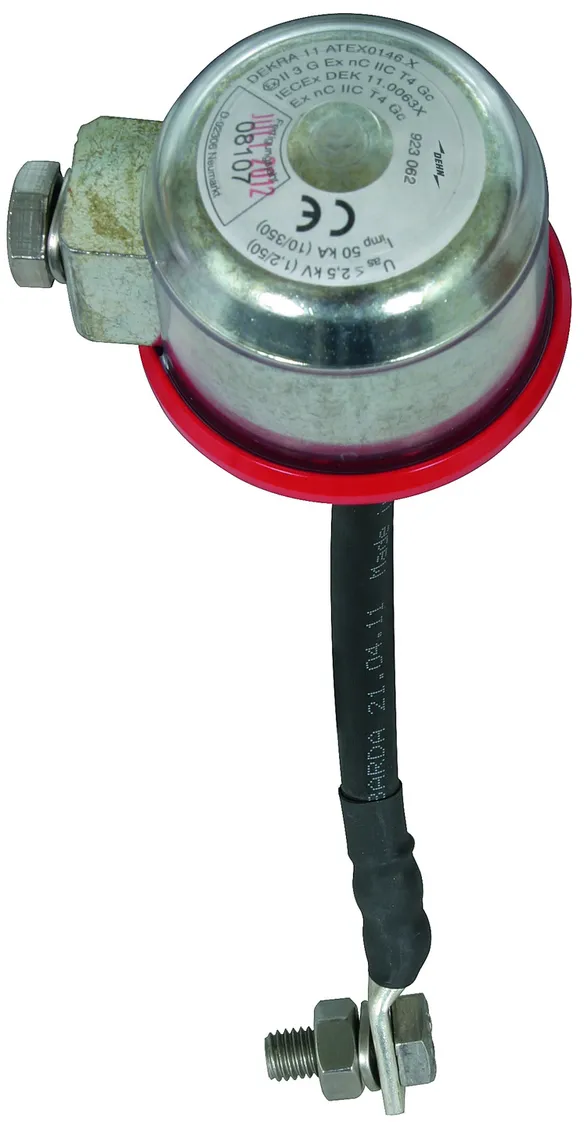

N.º art. 923062 EXFS L300

GTIN 4013364038912, N.º de arancel aduanero (EU): 85369095, Peso bruto: 861.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Vía de chispas de separación EX, EXFS L300
Vía de chispas de separación Ex, EXFS L300
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 300 mm
para medida de brida: 220 - 320 mm

Producto DEHN
Tipo: EXFS L300
art. no.: 923062
o equivalente

Certificados

Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	300 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 54
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NSLFF 25 mm² con bulón de cable y tornillo / tuerca M10
Largo del cable	300 mm
Medidas de la brida	220-320 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Se ha añadido el artículo 923062 a favoritos.

Ir a favoritos

El artículo 923062 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

EXFS KU

Vía de chispas de separación Ex con cables de conexión para montaje en superficie y subterráneo; con forro impermeable; puede acortarse con cables cortos.

1 Producto

N.º art. 923019 EXFS KU

GTIN 4013364033177, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.72 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

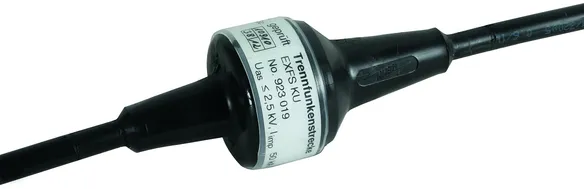

Vía de chispas de separación Ex, EXFS KU
Vía de chispas de separación Ex, EXFS KU
para su utilización en zonas Ex
(zona 2) con cables de conexión
para la instalación sobre y bajo tierra
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 2x aprox. 1500 mm

Producto DEHN
Tipo: EXFS KU
art. no.: 923019
o equivalente

Certificados

Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Clase de protección	IP 67
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc
Largo del cable	2x aprox. 1500 mm

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3	sí
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Clase de descargador de rayo	N
Tensión de dimensionamiento (50 Hz) (U_wAC )	300 V
Impulso nominal de respuesta de choque de rayo (U_{r imp} )	≤ 2,5 kV
Temperatura de trabajo (T_U )	-20 °C ... +80 °C
Margen de temperatura ambiente en zonas Ex	-20 °C ... +60 °C
Clase de protección	IP 67
Certificaciones ATEX	DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx	IECEx DEK 11.0063X
Marcado Ex según EN 60079-0	Ex nC IIC T4 Gc

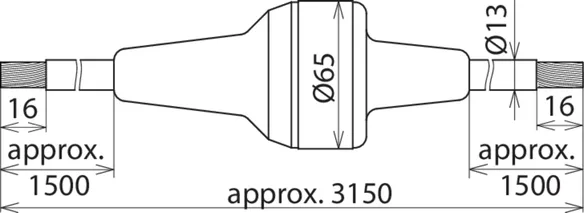

Longitud de la carcasa	90 mm
Diámetro de la carcasa	63 mm
Material de la carcasa	Fundición inyectada de zinc, plástico
Conexión-Cable	NYY-J-1x25 mm²
Largo del cable	2x aprox. 1500 mm
Datos técnicos adicionales:	--------------------
– Corriente nominal de descarga (8/20 µs) (I_n )	100 kA
– Tensión alterna de respuesta (50 Hz) (U_aw )	≤ 1,2 kV

Se ha añadido el artículo 923019 a favoritos.

Ir a favoritos

El artículo 923019 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Detalles

EXFS L

N.º art. 923060 EXFS L100

Se ha añadido el artículo 923060 a favoritos.

El artículo 923060 ha sido añadido a la cesta de compra.

N.º art. 923061 EXFS L200

Se ha añadido el artículo 923061 a favoritos.

El artículo 923061 ha sido añadido a la cesta de compra.

N.º art. 923062 EXFS L300

Se ha añadido el artículo 923062 a favoritos.

El artículo 923062 ha sido añadido a la cesta de compra.

EXFS KU

N.º art. 923019 EXFS KU

Se ha añadido el artículo 923019 a favoritos.

El artículo 923019 ha sido añadido a la cesta de compra.

EXFS L / EXFS KU

Detalles

EXFS L

N.º art. 923060 EXFS L100

Debe estar registrado para descargar 923060.stp.

Debe estar registrado para descargar 923060.igs.

Debe estar registrado para descargar 923060.jt.

Debe estar registrado para descargar 923060.dwg.

Debe estar registrado para descargar 923060m_D.dxf.

Se ha añadido el artículo 923060 a favoritos.

El artículo 923060 ha sido añadido a la cesta de compra.

N.º art. 923061 EXFS L200

Debe estar registrado para descargar 923061.stp.

Debe estar registrado para descargar 923061.igs.

Debe estar registrado para descargar 923061.jt.

Debe estar registrado para descargar 923061.dwg.

Debe estar registrado para descargar 923060m_D.dxf.

Se ha añadido el artículo 923061 a favoritos.

El artículo 923061 ha sido añadido a la cesta de compra.

N.º art. 923062 EXFS L300

Debe estar registrado para descargar 923062.stp.

Debe estar registrado para descargar 923062.igs.

Debe estar registrado para descargar 923062.jt.

Debe estar registrado para descargar 923062.dwg.

Debe estar registrado para descargar 923060m_D.dxf.

Se ha añadido el artículo 923062 a favoritos.

El artículo 923062 ha sido añadido a la cesta de compra.

EXFS KU

N.º art. 923019 EXFS KU

Debe estar registrado para descargar 923019.stp.

Debe estar registrado para descargar 923019.igs.

Debe estar registrado para descargar 923019.jt.

Debe estar registrado para descargar 923019.dwg.

Debe estar registrado para descargar 923019m_E.dxf.

Se ha añadido el artículo 923019 a favoritos.

El artículo 923019 ha sido añadido a la cesta de compra.
