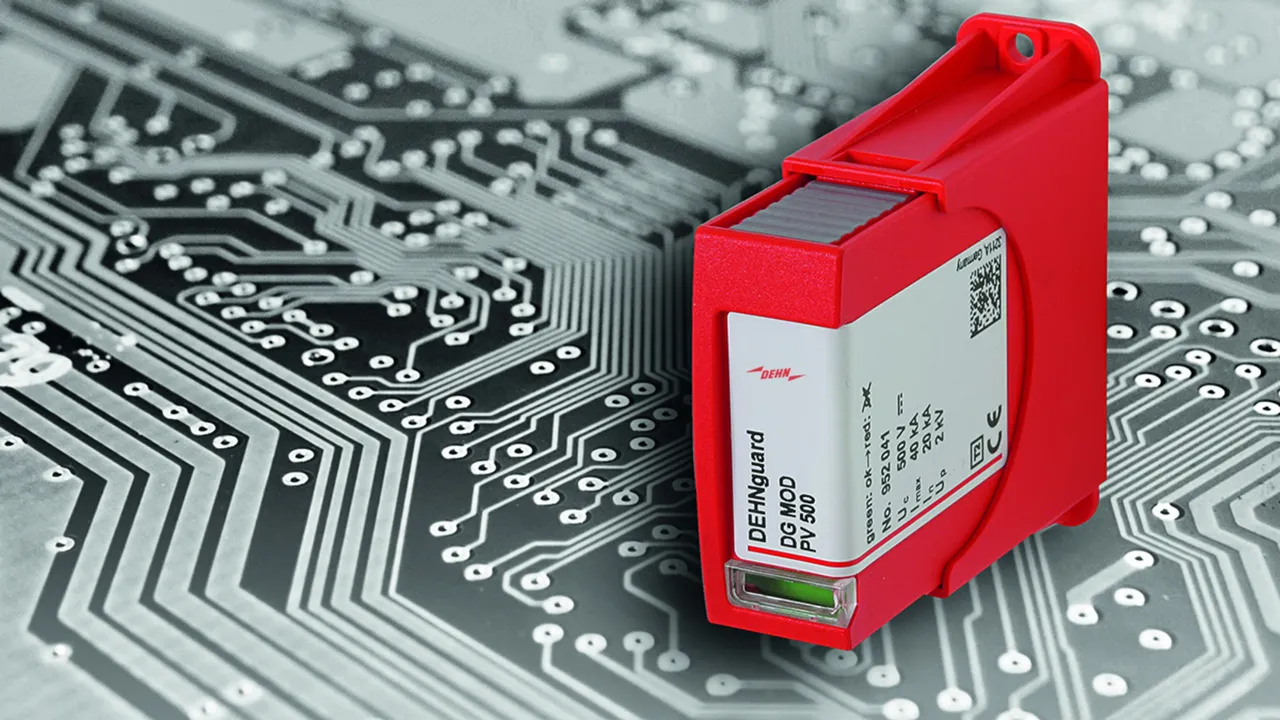

DEHNguard PCB

  • Base para los módulos de protección DEHNguard para ser montados e integrados en tarjetas de circuito impreso PCB
  • Integración óptima de un descargador tipo 2
  • Utilización sencilla y flexible para todo tipo de configuraciones
  • Aseguran una alta prestación gracias a la utilización de los módulos de protección probados DEHNguard
  • La codificación de la pieza base y del módulo de protección aseguran una instalación correcta
  • Versión con y sin contacto de señalización a distancia para la monitorización del dispositivo
  • Versiones disponibles para exigencias muy elevadas de distancias de descarga y corriente de fuga
  • Otros módulos de protección para DEHNguard bajo consulta

DEHNguard PCB PV SCI ...

Base unipolar para montaje de módulos DEHNguard en tarjetas de circuito impreso.

3 Productos

N.º art. 952653 DG PCB PV SCI 300

GTIN 4013364150713, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.89 g, Empaquetado: 72.00 unidad(es)

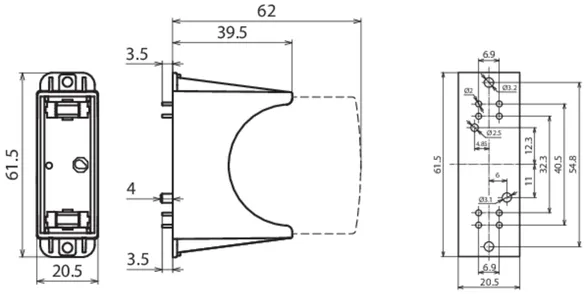

Figuras

Más información

Base unipolar DEHNguard PCB PV SCI 300
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
A montar mediante atornilladura y unión soldada sobre placas de circuito
Módulo de protección correspondiente:
DG MOD PV SCI 300 (Art.-Nr. 952 053)
Máx. tensión de servicio DC (módulo): 500 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV SCI 300
art. no.: 952653
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 300 (Art. nº 952 053)
Máx. tensión permisible de servicio DC (módulo) 300 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952653 a favoritos.

Ir a favoritos

El artículo 952653 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952651 DG PCB PV SCI 500

GTIN 4013364146310, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.89 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV SCI 500
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV SCI 500 (Art.-Nr. 952 051)
Máx. tensión de servicio DC (módulo): 500 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV SCI 500
art. no.: 952651
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 500 (Art. Nº 952 051)
Máx. tensión permisible de servicio DC (módulo) 500 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952651 a favoritos.

Ir a favoritos

El artículo 952651 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952654 DG PCB PV SCI 600

GTIN 4013364149878, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV SCI 600
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV SCI 600 (Art.-Nr. 952 054)
Máx. tensión de servicio DC (módulo): 600 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV SCI 600
art. no.: 952654
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 600 (Art. Nº 952 054)
Máx. tensión permisible de servicio DC (módulo) 600 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952654 a favoritos.

Ir a favoritos

El artículo 952654 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB PV SCI ... FM

Base unipolar para montaje en la PCB de equipos y alojamiento de módulos DEHNguard, con contacto de señalización a distancia para dispositivos de vigilancia (contacto conmutado libre de potencial).

3 Productos

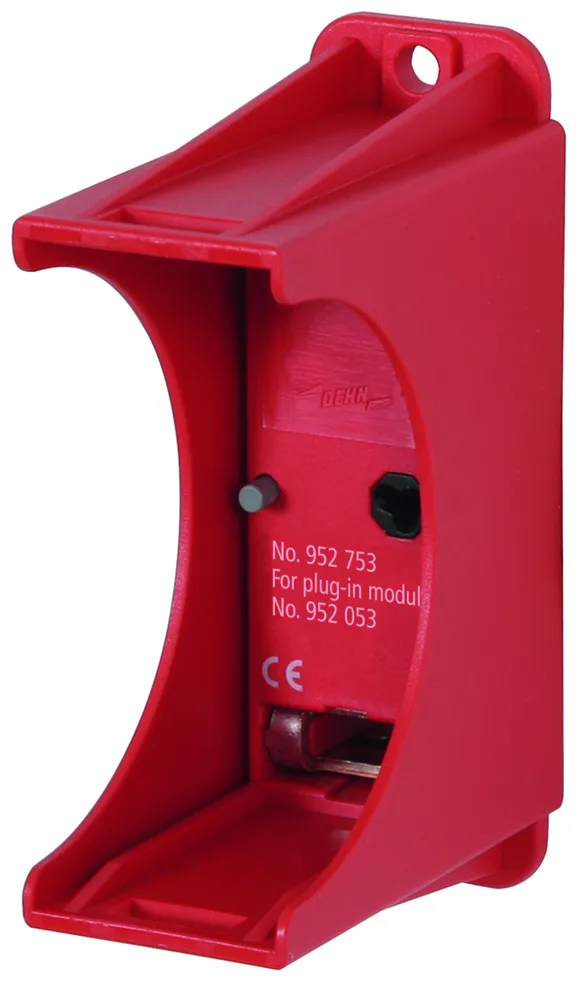

N.º art. 952753 DG PCB PV SCI 300 FM

GTIN 4013364150720, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

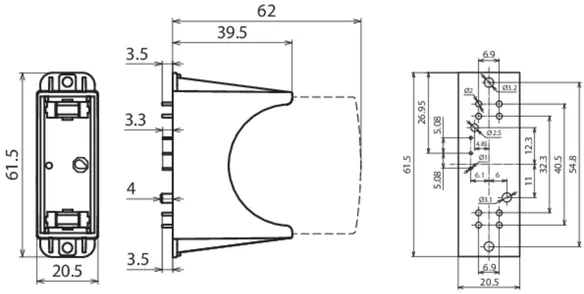

Figuras

Más información

Base unipolar DEHNguard PCB PV SCI 300 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV SCI 300 (Art.-Nr. 952 053)
Máx. tensión de servicio DC (módulo): 300 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV SCI 300 FM
art. no.: 952753
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 300 (Art. Nº 952 053)
Máx. tensión permisible de servicio DC (módulo) 300 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952753 a favoritos.

Ir a favoritos

El artículo 952753 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952751 DG PCB PV SCI 500 FM

GTIN 4013364146327, N.º de arancel aduanero (EU): 85366930, Peso bruto: 20.49 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV SCI 500 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV SCI 500 (Art.-Nr. 952 051)
Máx. tensión de servicio DC (módulo): 500 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV SCI 500 FM
art. no.: 952751
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 500 (Art. Nº 952 051)
Máx. tensión permisible de servicio DC (módulo) 500 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952751 a favoritos.

Ir a favoritos

El artículo 952751 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952754 DG PCB PV SCI 600 FM

GTIN 4013364149885, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV SCI 600 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV SCI 600 (Art.-Nr. 952 054)
Máx. tensión de servicio DC (módulo): 600 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV SCI 600 FM
art. no.: 952754
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 600 (Art. Nº 952 054)
Máx. tensión permisible de servicio DC (módulo) 600 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952754 a favoritos.

Ir a favoritos

El artículo 952754 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB PV ...

Base unipolar para montaje de módulos DEHNguard en tarjetas de circuito impreso.

3 Productos

N.º art. 952643 DG PCB PV 300

GTIN 4013364150737, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.89 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV 300
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV 300 (Art.-Nr. 952 043)
Máx. tensión de servicio DC (módulo): 300 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV 300
art. no.: 952643
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 300 (Art. Nº 952 043)
Máx. tensión permisible de servicio DC (módulo) 300 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952643 a favoritos.

Ir a favoritos

El artículo 952643 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952641 DG PCB PV 500

GTIN 4013364146334, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.89 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV 500
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV 500 (Art.-Nr. 952 041)
Máx. tensión de servicio DC (módulo): 500 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV 500
art. no.: 952641
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 500 (Art. Nº 952 041)
Máx. tensión permisible de servicio DC (módulo) 500 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952641 a favoritos.

Ir a favoritos

El artículo 952641 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952644 DG PCB PV 600

GTIN 4013364149892, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV 600
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente: DG MOD PV 600 (Art.-Nr. 952 044)
Máx. tensión de servicio DC (módulo): 600 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV 600
art. no.: 952644
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 600 (Art. Nº 952 044)
Máx. tensión permisible de servicio DC (módulo) 600 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952644 a favoritos.

Ir a favoritos

El artículo 952644 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB PV ... FM

Base unipolar para montaje en la PCB de equipos y alojamiento de módulos DEHNguard, con contacto de señalización a distancia para dispositivos de vigilancia (contacto conmutado libre de potencial).

3 Productos

N.º art. 952743 DG PCB PV 300 FM

GTIN 4013364150744, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV 300 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV 300 (Art.-Nr. 952 043)
Máx. tensión de servicio DC (módulo): 300 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV 300 FM
art. no.: 952743
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 300 (Art. Nº. 952 043)
Máx. tensión permisible de servicio DC (módulo) 300 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952743 a favoritos.

Ir a favoritos

El artículo 952743 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952741 DG PCB PV 500 FM

GTIN 4013364146341, N.º de arancel aduanero (EU): 85366930, Peso bruto: 20.49 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV 500 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV 500 (Art.-Nr. 952 041)
Máx. tensión de servicio DC (módulo): 500 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV 500 FM
art. no.: 952741
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 500 (Art. Nº 952 041)
Máx. tensión permisible de servicio DC (módulo) 500 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952741 a favoritos.

Ir a favoritos

El artículo 952741 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952744 DG PCB PV 600 FM

GTIN 4013364149908, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV 600 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV 600 (Art.-Nr. 952 044)
Máx. tensión de servicio DC (módulo): 600 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV 600 FM
art. no.: 952744
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 600 (Art. Nº 952 044)
Máx. tensión permisible de servicio DC (módulo) 600 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952744 a favoritos.

Ir a favoritos

El artículo 952744 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB ...

Base unipolar para montaje de módulos DEHNguard en tarjetas de circuito impreso.

2 Productos

N.º art. 952610 DG PCB 275

GTIN 4013364149816, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB 275
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD 275 (Art.-Nr. 952 010)
Máx. tensión de servicio AC (módulo): 275 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB 275
art. no.: 952610
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD 275 (Art. Nº 952 010)
Máx. tensión permisible de servicio AC (módulo) 275 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952610 a favoritos.

Ir a favoritos

El artículo 952610 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952614 DG PCB 385

GTIN 4013364149847, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB 385
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD 385 (Art.-Nr. 952 014)
Máx. tensión de servicio AC (módulo): 385 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB 385
art. no.: 952614
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD 385 (Art. Nº 952 014)
Máx. tensión permisible de servicio AC (módulo) 385 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952614 a favoritos.

Ir a favoritos

El artículo 952614 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB ... FM

Base unipolar para montaje en la PCB de equipos y alojamiento de módulos DEHNguard, con contacto de señalización a distancia para dispositivos de vigilancia (contacto conmutado libre de potencial).

2 Productos

N.º art. 952710 DG PCB 275 FM

GTIN 4013364149830, N.º de arancel aduanero (EU): 85366930, Peso bruto: 20.59 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB 275 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD 275 (Art.-Nr. 952 010)
Máx. tensión de servicio AC (módulo): 275 V
A montar mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB 275 FM
art. no.: 952710
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD 275 (Art. Nº 952 010)
Máx. tensión permisible de servicio AC (módulo) 275 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952710 a favoritos.

Ir a favoritos

El artículo 952710 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952714 DG PCB 385 FM

GTIN 4013364149854, N.º de arancel aduanero (EU): 85366930, Peso bruto: 20.59 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB 385 FM
Base unipolar para los módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD 385 (Art.-Nr. 952 014)
Máx. tensión de servicio AC (módulo): 385 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito.

Producto DEHN
Tipo: DG PCB 385 FM
art. no.: 952714
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD 385 (Art. Nº 952 014)
Máx. tensión permisible de servicio AC (módulo) 385 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952714 a favoritos.

Ir a favoritos

El artículo 952714 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB NPE (FM)

Base unipolar para montaje en la PCB de equipos y alojamiento de módulos DEHNguard. En la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Productos

N.º art. 952650 DG PCB NPE

GTIN 4013364149823, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB NPE
Base unipolar para los módulos de protección DEHNguard
para su integración sobre placas de circuito
a prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD NPE (Art.-Nr. 952 050)
Máx. tensión de servicio AC (módulo): 255 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB NPE
art. no.: 952650
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD NPE (Art. Nº 952 050)
Máx. tensión permisible de servicio AC (módulo) 255 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)

Se ha añadido el artículo 952650 a favoritos.

Ir a favoritos

El artículo 952650 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952750 DG PCB NPE FM

GTIN 4013364149861, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB NPE FM
Base unipolar para módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD NPE (Art.-Nr. 952 050)
Máx. tensión de servicio AC (módulo): 255 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB NPE FM
art. no.: 952750
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD NPE (Art. Nº 952 050)
Máx. tensión permisible de servicio AC (módulo) 255 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952750 a favoritos.

Ir a favoritos

El artículo 952750 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB PV I ... FM

Base unipolar para exigencias muy elevadas de distancias de descarga y corriente de fuga entre la línea y el contacto de señalización a distancia. Para montaje de módulos DEHNguard en tarjetas de circuito impreso, con contacto de señalización a distancia (contacto conmutado libre de potencial).

3 Productos

N.º art. 952941 DG PCB PV I 500 FM

GTIN 4013364228177, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV I 500 FM
Base unipolar para módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV 500 (Art.-Nr. 952 041)
Máx. tensión de servicio DC (módulo): 500 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV I 500 FM
art. no.: 952941
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV 500 (Art. Nº 952 041)
Máx. tensión permisible de servicio DC (módulo) 500 V
Montaje sobre soldado directamente en la tarjeta de circuito impreso
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto conmutado

Se ha añadido el artículo 952941 a favoritos.

Ir a favoritos

El artículo 952941 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952948 DG PCB PV I 600 FM

GTIN 4013364323919, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV I 600 FM
Base unipolar para módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD H PV 600 (Art.-Nr. 952 048)
Máx. tensión de servicio DC (módulo): 600 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV I 600 FM
art. no.: 952948
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD H PV 600 (Art. Nº 952 048)
Máx. tensión permisible de servicio DC (módulo) 600 V
Montaje sobre soldado directamente en la tarjeta de circuito impreso
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto conmutado

Se ha añadido el artículo 952948 a favoritos.

Ir a favoritos

El artículo 952948 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

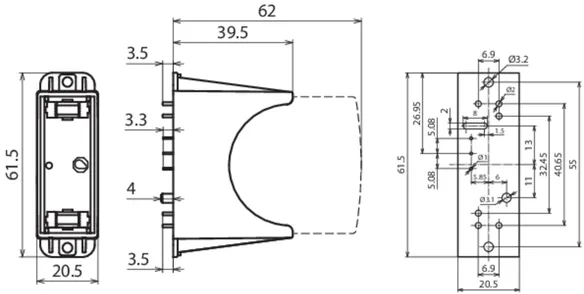

N.º art. 952949 DG PCB PV I 750 FM

GTIN 4013364323926, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PV I 750 FM
Base unipolar para módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD H PV 750 (Art.-Nr. 952 049)
Máx. tensión de servicio DC (módulo): 750 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PV I 750 FM
art. no.: 952949
o equivalente



Datos técnicos

Módulo de protección asociado DG MOD H PV 750 (Art. Nº 952 049)
Máx. tensión permisible de servicio DC (módulo) 750 V
Montaje sobre soldado directamente en la tarjeta de circuito impreso
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto conmutado

Se ha añadido el artículo 952949 a favoritos.

Ir a favoritos

El artículo 952949 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB PVSCI I ...FM

Base unipolar para exigencias muy elevadas de distancias de descarga y corriente de fuga entre la línea y el contacto de señalización a distancia. Para montaje de módulos DEHNguard en tarjetas de circuito impreso, con contacto de señalización a distancia (contacto conmutado libre de potencial).

1 Producto

N.º art. 952951 DG PCB PVSCI I 500FM

GTIN 4013364228184, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB PVSCI I 500FM
Base unipolar para módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD PV SCI 500 (Art.-Nr. 952 051)
Máx. tensión de servicio DC (módulo): 500 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB PVSCI I 500FM
art. no.: 952951
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD PV SCI 500 (Art. Nº 952 051)
Máx. tensión permisible de servicio DC (módulo) 500 V
Montaje sobre soldado directamente en la tarjeta de circuito impreso
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto conmutado

Se ha añadido el artículo 952951 a favoritos.

Ir a favoritos

El artículo 952951 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard PCB I ... FM

Base unipolar para exigencias muy elevadas de distancias de descarga y corriente de fuga entre la línea y el contacto de señalización a distancia. Para montaje de módulos DEHNguard en tarjetas de circuito impreso, con contacto de señalización a distancia (contacto conmutado libre de potencial).

1 Producto

N.º art. 952910 DG PCB I 275 FM

GTIN 4013364266865, N.º de arancel aduanero (EU): 85366930, Peso bruto: 19.79 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard PCB I 275 FM
Base unipolar para módulos de protección DEHNguard
para su montaje e integración sobre placas de circuito
con contacto de señalización remota
A prueba de confusión por la codificación en la base y el módulo de protección
Módulo de protección correspondiente:
DG MOD 275 (Art.-Nr. 952 010)
Máx. tensión de servicio AC (módulo): 275 V
Para su montaje mediante atornilladura y unión soldada sobre placas de circuito

Producto DEHN
Tipo: DG PCB I 275 FM
art. no.: 952910
o equivalente

Certificados



Datos técnicos

Módulo de protección asociado DG MOD 275 (Art. Nº 952 010)
Máx. tensión permisible de servicio AC (módulo) 275 V
Montaje sobre soldado directamente en la tarjeta de circuito impreso
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto conmutado

Se ha añadido el artículo 952910 a favoritos.

Ir a favoritos

El artículo 952910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DG PCB ... UL

2 Productos

N.º art. 952615 DG PCB 385 UL FM

GTIN 4013364535794, N.º de arancel aduanero (EU): 85366930, Peso bruto: 20.49 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard DG PCB 385 UL FM
Base unipolar para módulos de protección DEHNguard
para montaje e integración en placas de circuito impreso
con contacto de señalización remota
Seguridad contra errores de conexión mediante codificación en la base y en el módulo de protección
Módulo de protección asociado:
DG PLU 385 (Ref. 908 014)
Máxima tensión permisible de servicio AC (módulo) 385 V
Para montaje en placas de circuito impreso mediante conexiones por tornillo y soldadura

Producto DEHN
Tipo: DG PCB 385 UL FM
art. no.: 952615
o equivalente



Datos técnicos

Módulo de protección asociado DG PLU 385 (Ref. 908 014)
Máx. tensión permisible de servicio AC (módulo) 385 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952615 a favoritos.

Ir a favoritos

El artículo 952615 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952616 DG PCB 510 UL FM

GTIN 4013364535800, N.º de arancel aduanero (EU): 85366930, Peso bruto: 20.49 g, Empaquetado: 72.00 unidad(es)

Figuras

Más información

Base unipolar DEHNguard DG PCB 510 UL FM
Base unipolar para módulos de protección DEHNguard
para montaje e integración en placas de circuito impreso
con contacto de señalización remota
Seguridad contra errores de conexión mediante codificación en la base y en el módulo de protección
Módulo de protección asociado:
DG PLU 510 (Ref. 908 013)
Máxima tensión permisible de servicio AC (módulo) 510 V
Para montaje en placas de circuito impreso mediante conexiones por tornillo y soldadura

Producto DEHN
Tipo: DG PCB 510 UL FM
art. no.: 952616
o equivalente



Datos técnicos

Módulo de protección asociado DG PLU 510 (Ref. 908 013)
Máx. tensión permisible de servicio AC (módulo) 510 V
Montaje sobre soldado directamente en la PCB
Clase de protección IP 20 (con módulo enchufado)
Contacto de señalización a distancia contacto libre de potencial

Se ha añadido el artículo 952616 a favoritos.

Ir a favoritos

El artículo 952616 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
