DEHNsecure modular

  • Descargador de corriente de rayo coordinado basado en tecnología de vía de chispas, compuesto por una pieza de base y un módulo de protección enchufable
  • Tecnología de vía de chispas específicamente diseñada para uso en circuitos de corriente continua
  • Capacidad de descarga elevada de corriente de rayo de 25 kA (10/350 µs)
  • Coordinado directamente con los dispositivos de protección contra sobretensiones DEHNguard SE DC ...
  • Bajo nivel de protección
  • Indicación servicio mediante señal verde/roja en la ventanilla de inspección
  • Fácil sustitución de los módulos de protección gracias al sistema de desbloqueo

DEHNsecure M 1 ...

Descargador de corriente de rayo unipolar, modular y coordinado para aplicaciones de corriente continua.

3 Productos

N.º art. 971121 DSE M 1 60

GTIN 4013364138582, N.º de arancel aduanero (EU): 85363090, Peso bruto: 300.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 60
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 60
art. no.: 971121
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo máx. 250 A gG
Certificaciones UL

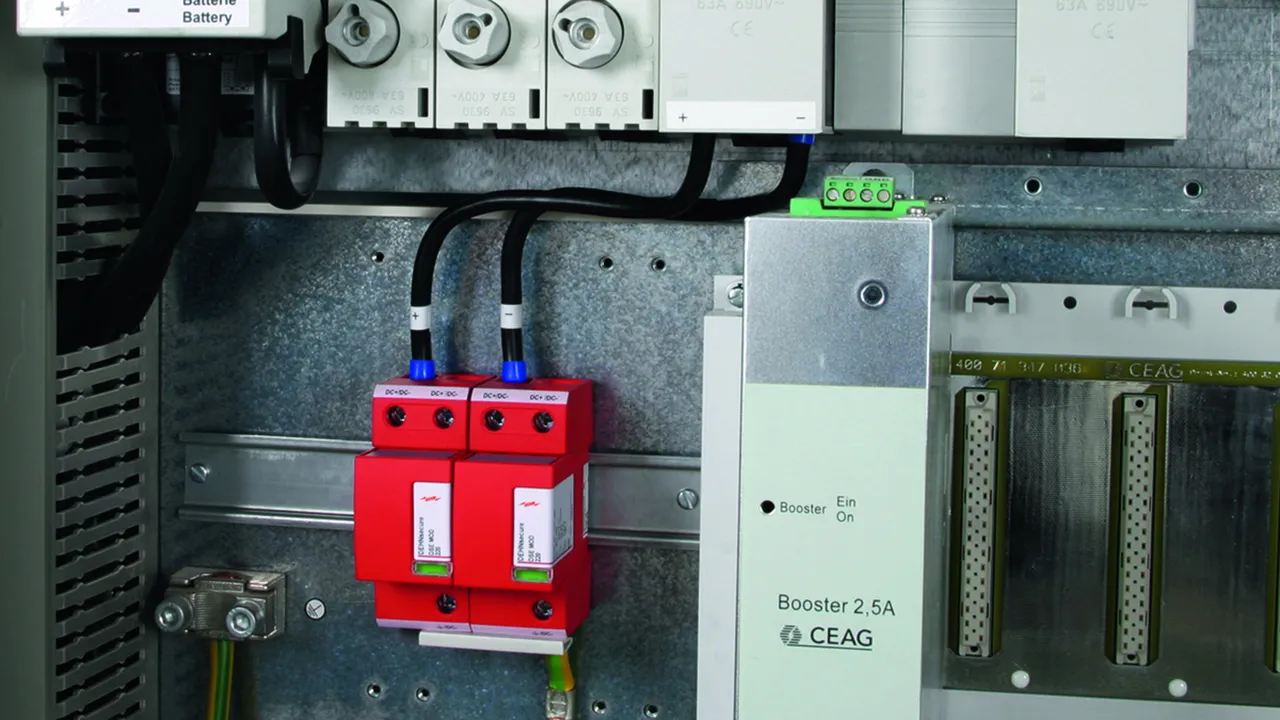

Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971121 a favoritos.

Ir a favoritos

El artículo 971121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

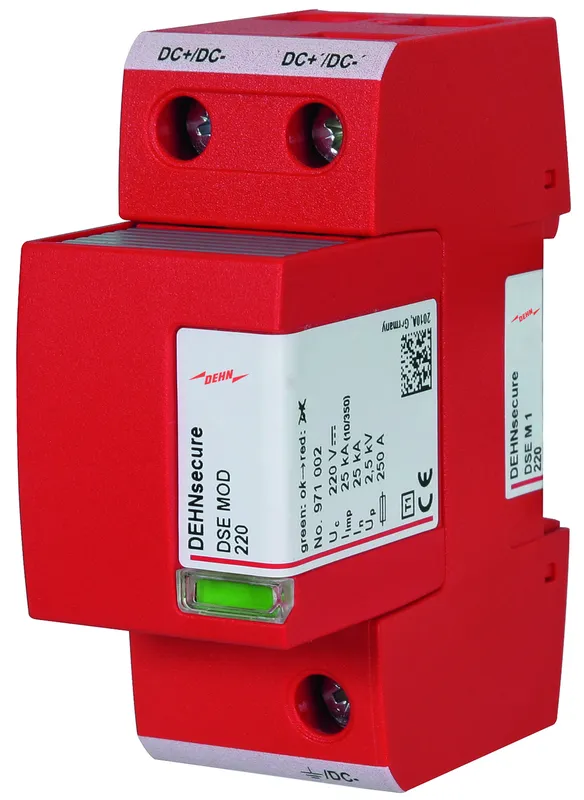

N.º art. 971120 DSE M 1 220

GTIN 4013364133631, N.º de arancel aduanero (EU): 85363090, Peso bruto: 268.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

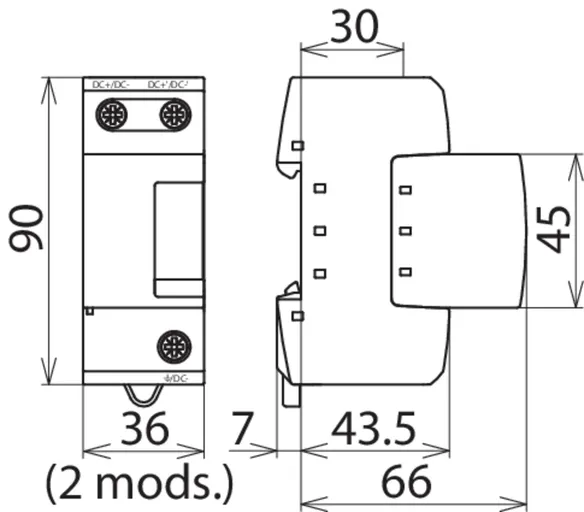

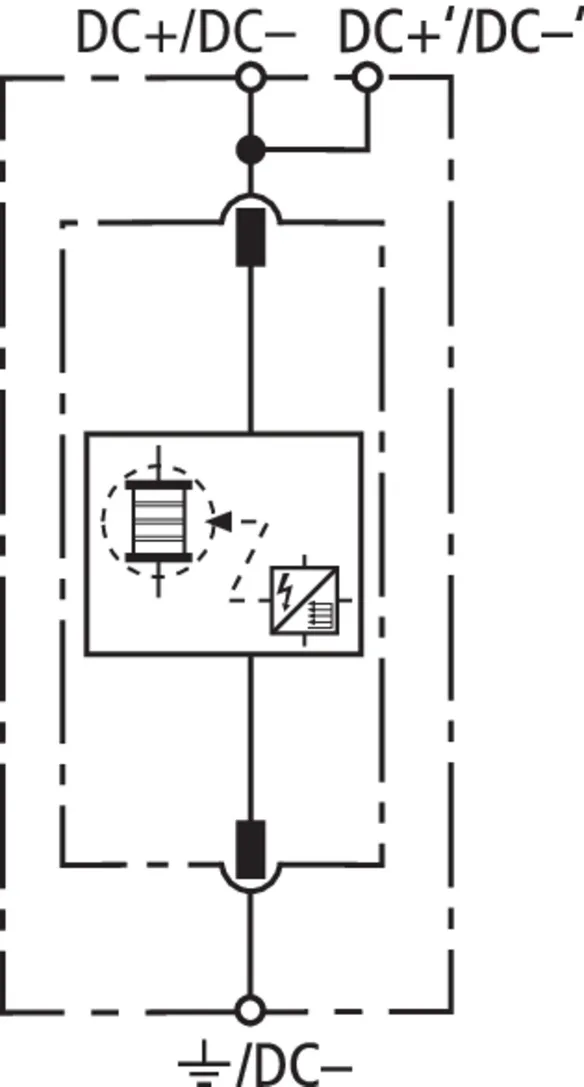

Descargador de corrientes de rayo coordinado DEHNsecure M 1 220
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 220 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 220
art. no.: 971120
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 220 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gG
Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971120 a favoritos.

Ir a favoritos

El artículo 971120 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971122 DSE M 1 242

GTIN 4013364144477, N.º de arancel aduanero (EU): 85363090, Peso bruto: 273.70 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

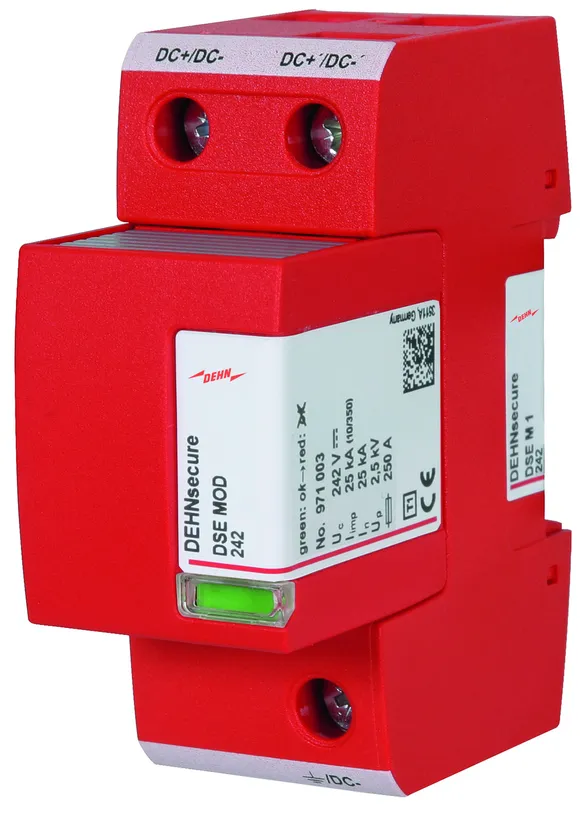

Descargador de corrientes de rayo coordinado DEHNsecure M 1 242
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 242
art. no.: 971122
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 242 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gG
Datos técnicos adicionales: Aplicación en alumbrado de emergencia
– Máxima tensión permisible de servicio CA (UC ) 255 V

Se ha añadido el artículo 971122 a favoritos.

Ir a favoritos

El artículo 971122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNsecure M 1 ... FM

Descargador de corriente de rayo unipolar, modular y coordinado para aplicaciones de corriente continua; con borna de señalización a distancia para monitorización (contacto libre de potencial).

3 Productos

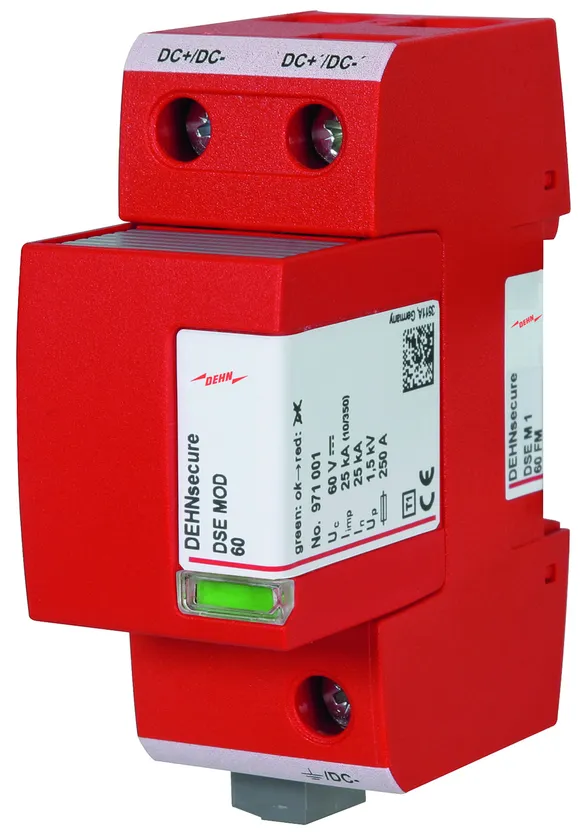

N.º art. 971126 DSE M 1 60 FM

GTIN 4013364138599, N.º de arancel aduanero (EU): 85363090, Peso bruto: 304.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 60 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 60 FM
art. no.: 971126
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo máx. 250 A gG
Certificaciones UL
Contactos FM / Forma de los contactos contacto libre de potencial
Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971126 a favoritos.

Ir a favoritos

El artículo 971126 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

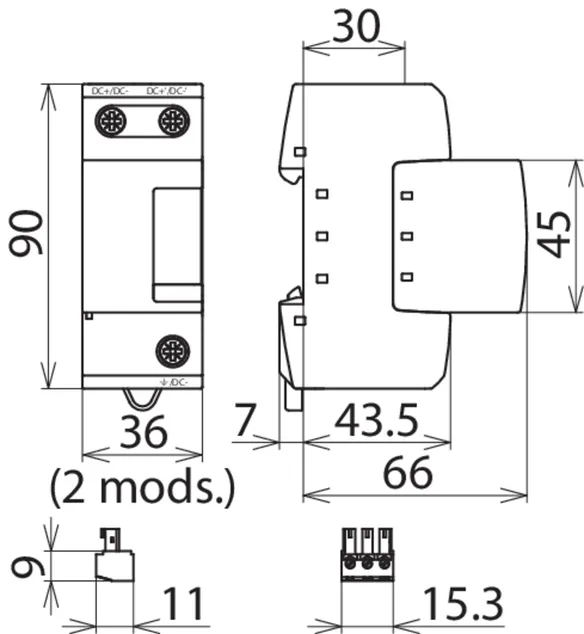

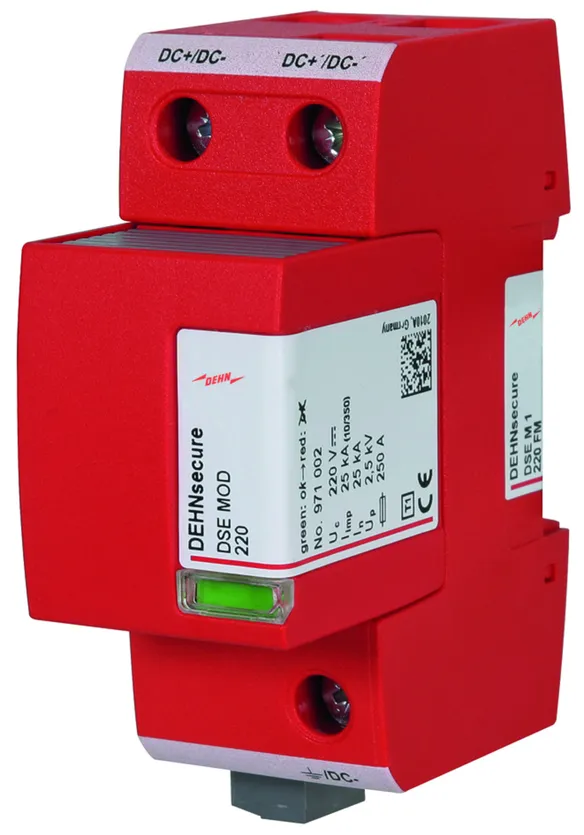

N.º art. 971125 DSE M 1 220 FM

GTIN 4013364133648, N.º de arancel aduanero (EU): 85363090, Peso bruto: 241.90 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

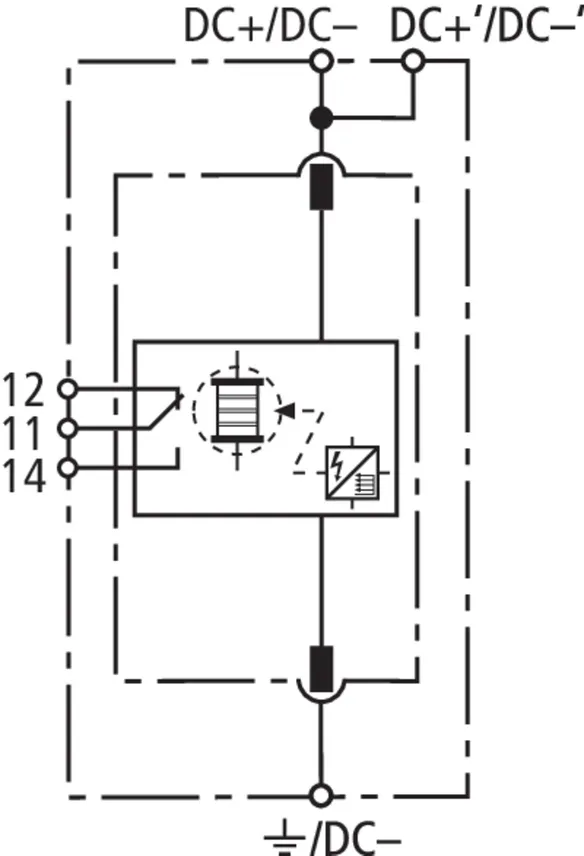

Descargador de corrientes de rayo coordinado DEHNsecure M 1 220 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 220 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 220 FM
art. no.: 971125
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 220 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gG
Contactos FM / Forma de los contactos contacto libre de potencial
Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971125 a favoritos.

Ir a favoritos

El artículo 971125 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971127 DSE M 1 242 FM

GTIN 4013364144484, N.º de arancel aduanero (EU): 85363090, Peso bruto: 269.50 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 242 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 242 FM
art. no.: 971127
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 242 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gG
Contactos FM / Forma de los contactos contacto libre de potencial
Datos técnicos adicionales: Aplicación en alumbrado de emergencia
– Máxima tensión permisible de servicio CA (UC ) 255 V

Se ha añadido el artículo 971127 a favoritos.

Ir a favoritos

El artículo 971127 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNsecure M 2P ... (FM)

Descargador de corriente de rayo bipolar, modular y coordinado para aplicaciones de corriente continua a 60 V (circuitos 1+1); versión FM con borna de señalización a distancia libre de potencial.

2 Productos

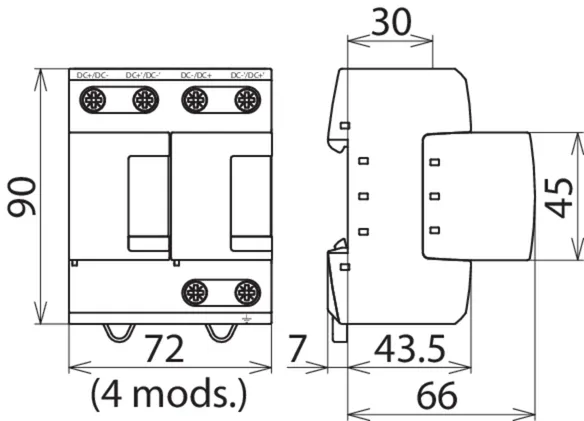

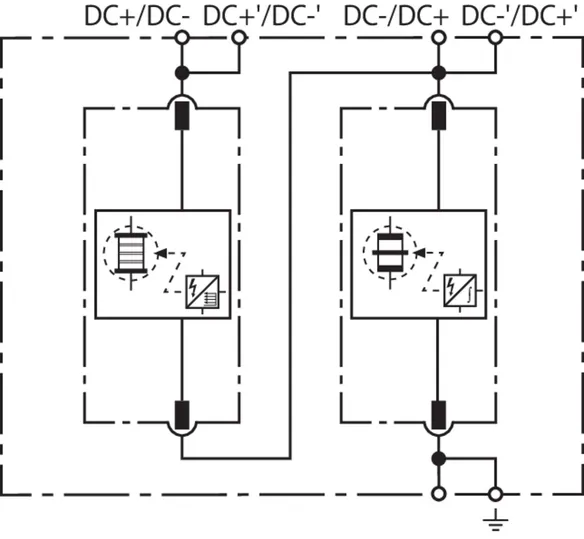

N.º art. 971221 DSE M 2P 60

GTIN 4013364138612, N.º de arancel aduanero (EU): 85363090, Peso bruto: 638.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

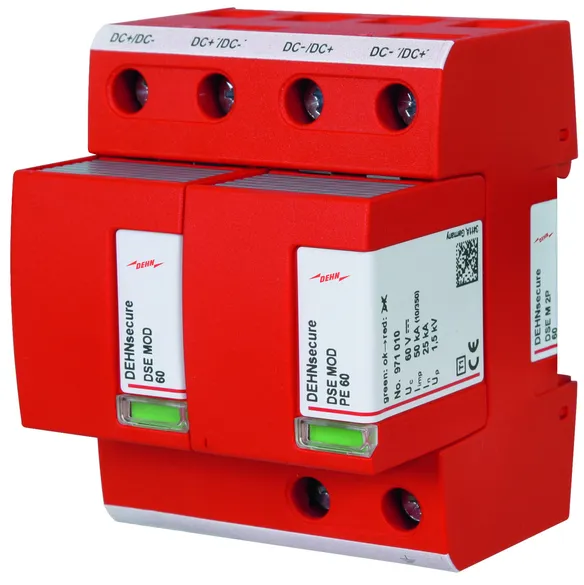

Descargador de corrientes de rayo coordinado DEHNsecure M 2P 60
Descargador de corrientes de rayo coordinado, 2 polos, modular, enchufable
para las aplicaciones de corriente continua, ancho 4 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 2P 60
art. no.: 971221
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo máx. 250 A gG
Certificaciones UL

Se ha añadido el artículo 971221 a favoritos.

Ir a favoritos

El artículo 971221 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

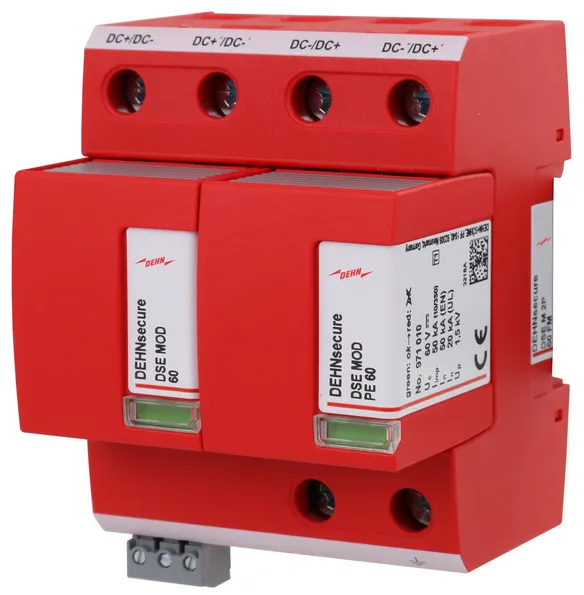

N.º art. 971226 DSE M 2P 60 FM

GTIN 4013364138629, N.º de arancel aduanero (EU): 85363090, Peso bruto: 675.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

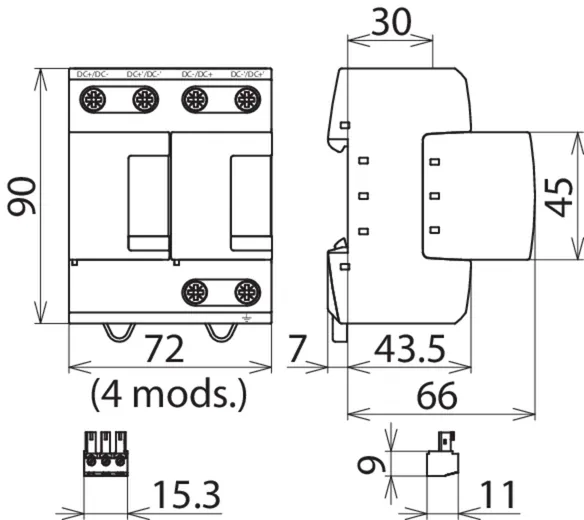

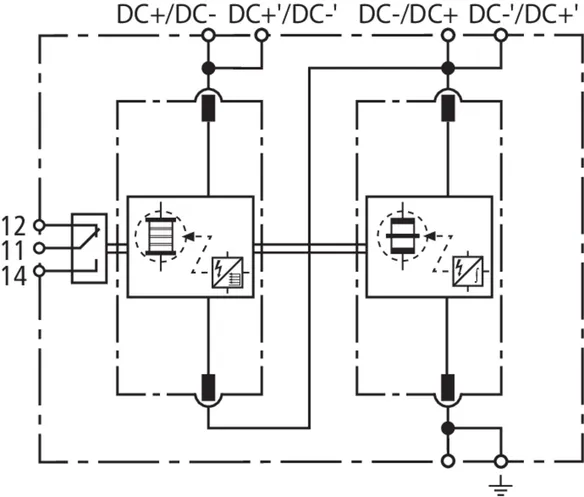

Descargador de corrientes de rayo coordinado DEHNsecure M 2P 60 FM
Descargador de corrientes de rayo coordinado, 2 polos, modular, enchufable
para las aplicaciones de corriente continua, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 2P 60 FM
art. no.: 971226
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo máx. 250 A gG
Certificaciones UL
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 971226 a favoritos.

Ir a favoritos

El artículo 971226 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNsecure NG 2P 60 FM

Descargador de corriente de rayo coordinado, bipolar y modular para aplicaciones de corriente continua hasta 60 V (circuitos 1+1); diseño FM con contacto de señalización remota libre de potencial.

1 Producto

N.º art. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, N.º de arancel aduanero (EU): 85363090, Peso bruto: 507.00 g, Empaquetado: 1.00 unidad(es)

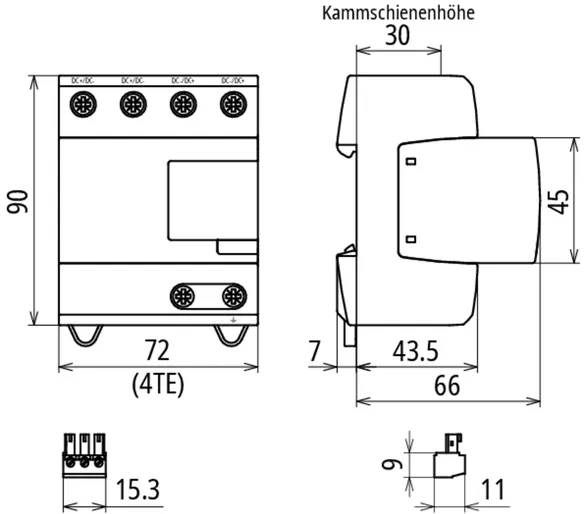

Figuras

Más información

Descargador de corriente de rayo coordinado DEHNsecure NG 2P 60 FM
Descargador de corriente de rayo coordinado,
bipolar, modular y enchufable
para aplicaciones de corriente continua, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Especial para su uso con circuitos de CC
con tecnología de vía de chispas adecuada
Indicación de fallo
Máxima tensión de servicio: 60 V CC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito CC: 10 kA
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DSE NG 2P 60 FM
art. no.: 971222
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo máx. 250 A gG
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 971222 a favoritos.

Ir a favoritos

El artículo 971222 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
