DEHNguard modular (Y)PV SCI ...

  • Unidad completa modular precableada para instalaciones fotovoltaicas, que consta de base y módulos de protección enchufables
  • Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en el módulo de protección (tecnología SCI patentada)
  • El circuito Y contrastado y resistente a fallos del DEHNguard M YPV SCI … (FM) evita daños en la protección contra sobretensiones debidos a fallos de aislamiento en el circuito del generador
  • Probado según EN 61643-31
  • Utilizable en todos los sistemas PV según IEC 60364-7-712

Detalles

lorem ipsum

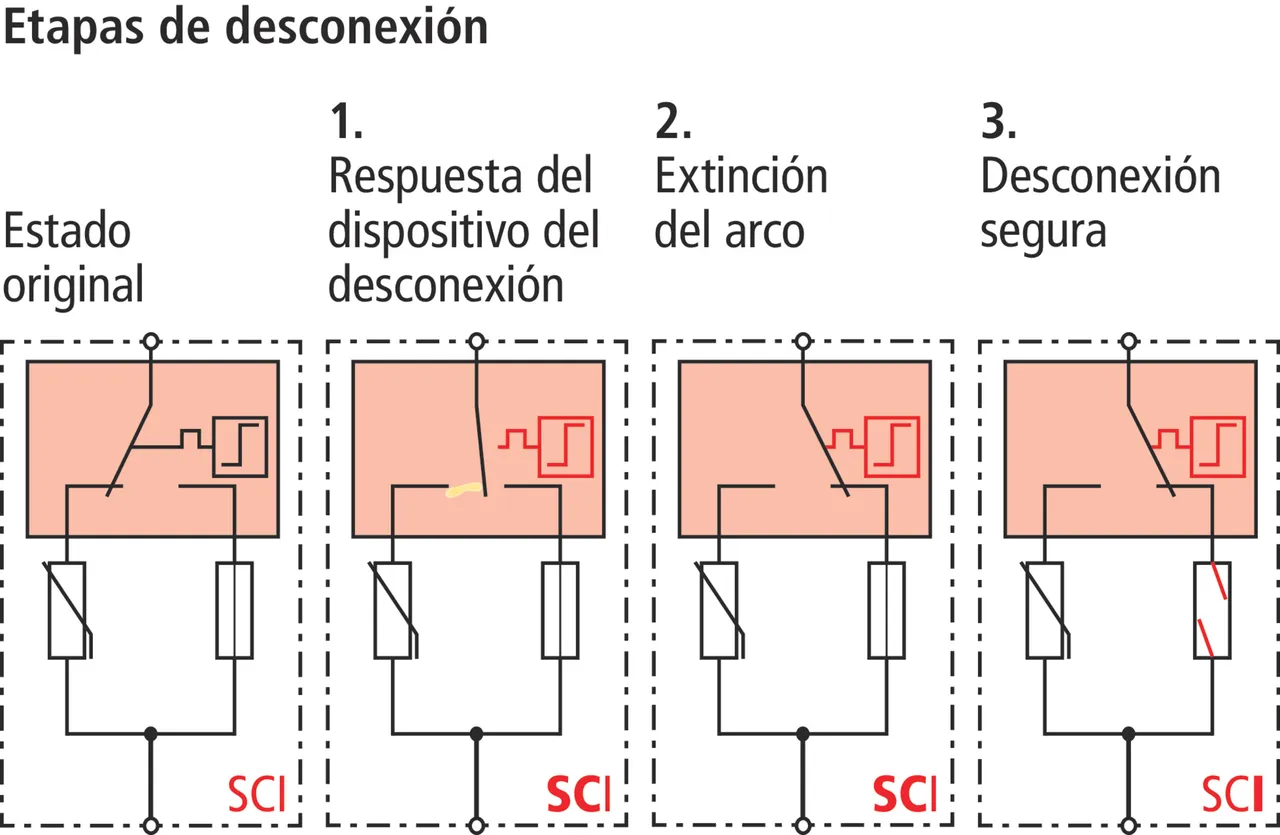

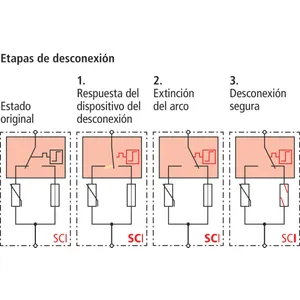

Dispositivo de desconexión en DC en 3 etapas (tecnología SCI patentada).
lorem ipsum

DEHNguard M YPV SCI ...

Descargador de sobretensiones modular multipolo para instalaciones PV, con dispositivo de conmutación DC de 3 etapas.

3 Productos

N.º art. 952513 DG M YPV SCI 150

GTIN 4013364136663, N.º de arancel aduanero (EU): 85363030, Peso bruto: 289.70 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

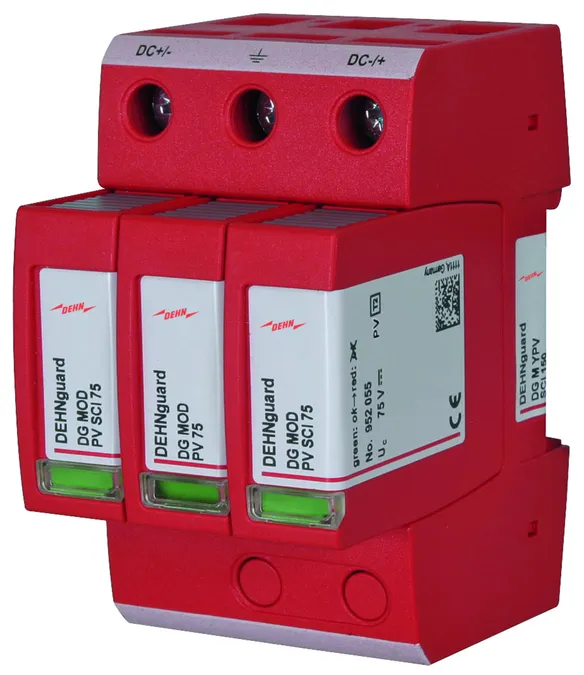

Descargador de sobretensiones modular DEHNguard M YPV SCI 150
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150
art. no.: 952513
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2
Máxima tensión PV (UCPV ) 150 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 20 kA
Nivel de protección (UP ) ≤ 0,8 kV
Certificaciones KEMA, UL, CSA

Se ha añadido el artículo 952513 a favoritos.

Ir a favoritos

El artículo 952513 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

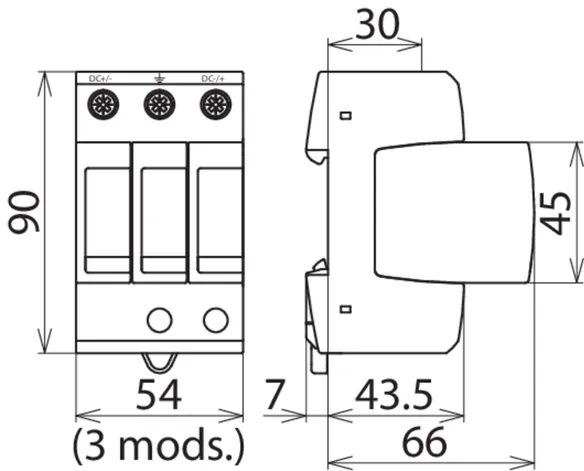

N.º art. 952510 DG M YPV SCI 1000

GTIN 4013364126428, N.º de arancel aduanero (EU): 85363030, Peso bruto: 361.40 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

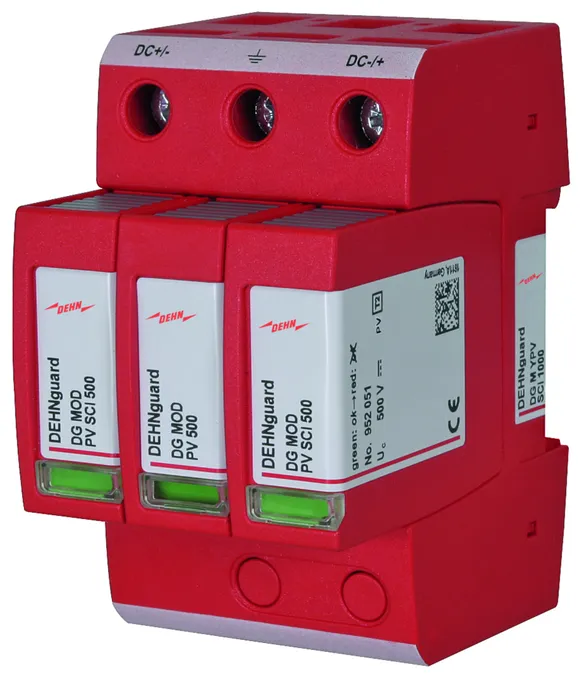

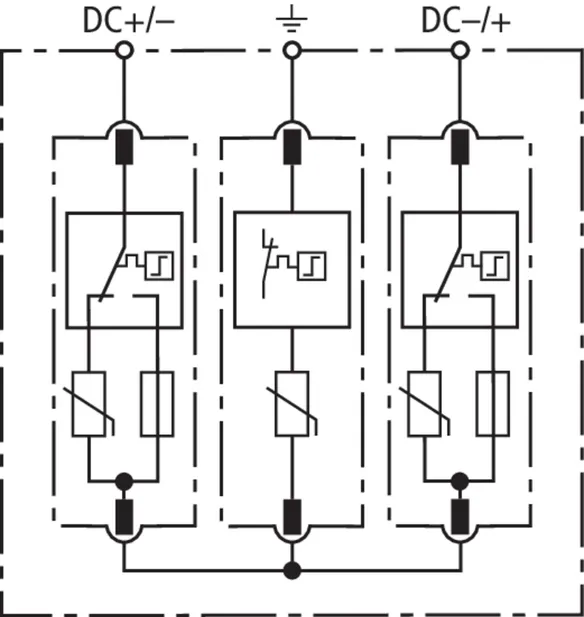

Descargador de sobretensiones DEHNguard M YPV SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000
art. no.: 952510
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Certificaciones KEMA, UL, CSA

Se ha añadido el artículo 952510 a favoritos.

Ir a favoritos

El artículo 952510 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

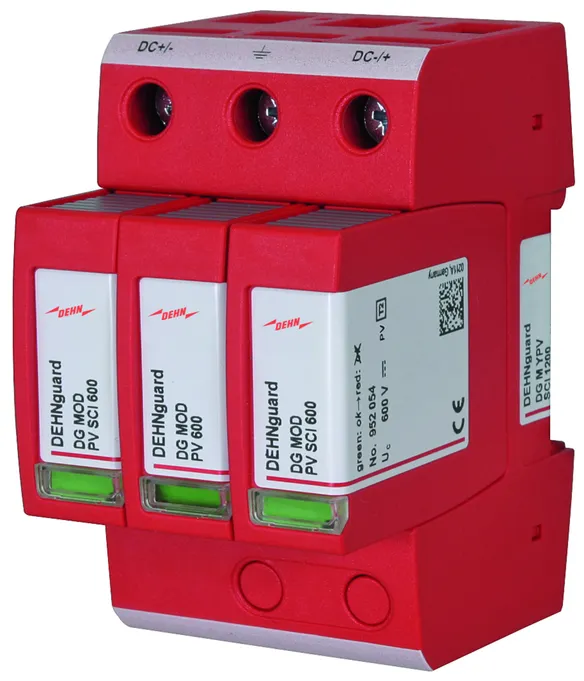

N.º art. 952512 DG M YPV SCI 1200

GTIN 4013364127951, N.º de arancel aduanero (EU): 85354000, Peso bruto: 356.50 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones DEHNguard M YPV SCI 1200
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200
art. no.: 952512
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1200 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4,5 kV
Certificaciones KEMA, CSA

Se ha añadido el artículo 952512 a favoritos.

Ir a favoritos

El artículo 952512 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard M YPV SCI ... FM

Descargador de sobretensiones modular multipolo para instalaciones PV, con dispositivo de conmutación DC de 3 etapas y señalización a distancia para dispositivos de vigilancia (contacto conmutado libre de potencial).

3 Productos

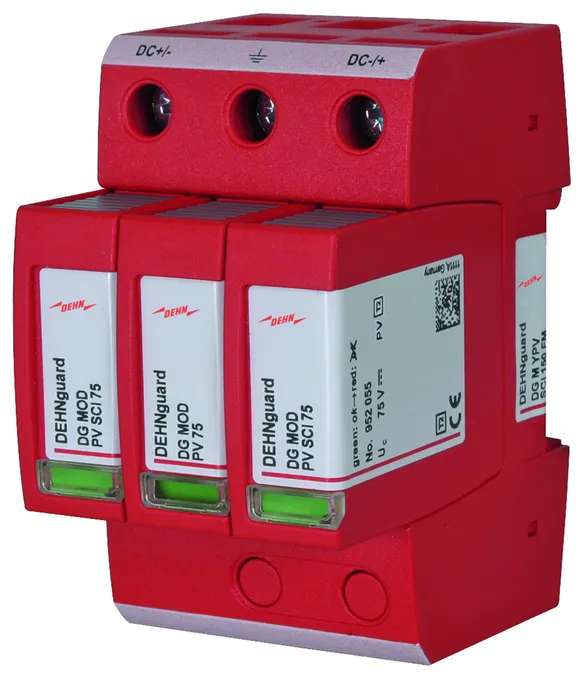

N.º art. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, N.º de arancel aduanero (EU): 85363030, Peso bruto: 297.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones modular DEHNguard M YPV SCI 150 FM
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150 FM
art. no.: 952518
o equivalente

Certificados



Datos técnicos

DPS según EN 50539-11 Tipo 2
Máxima tensión PV (UCPV ) 150 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 20 kA
Nivel de protección (UP ) ≤ 0,8 kV
Certificaciones KEMA, UL, CSA
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 952518 a favoritos.

Ir a favoritos

El artículo 952518 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

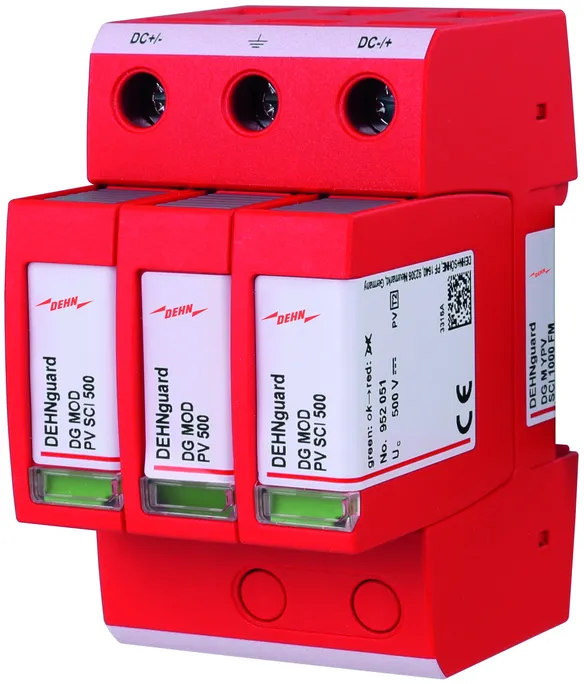

N.º art. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, N.º de arancel aduanero (EU): 85363030, Peso bruto: 343.90 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

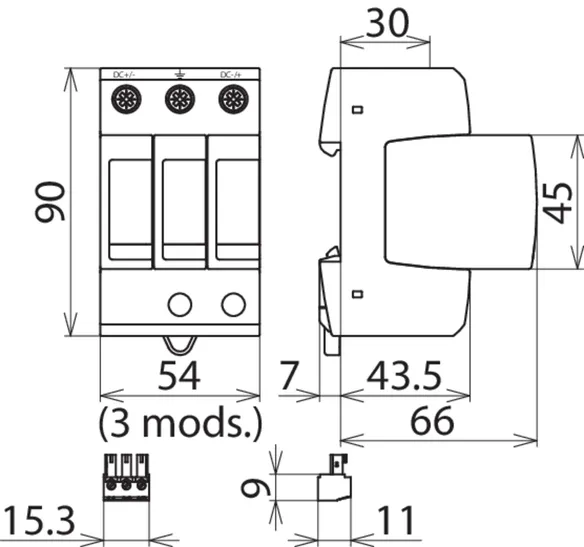

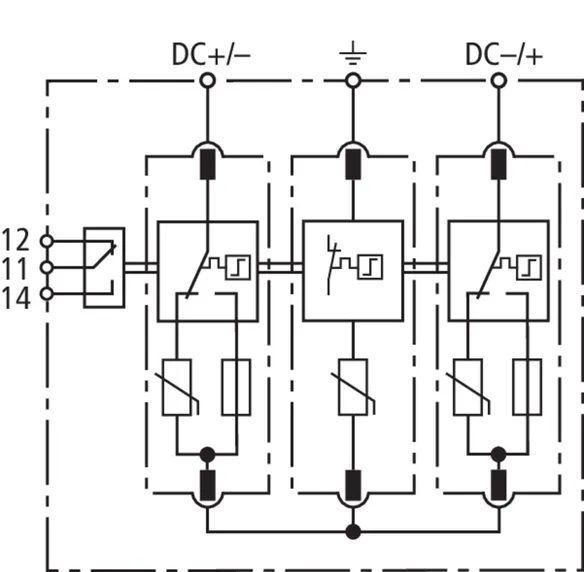

Descargador de sobretensiones DEHNguard M YPV SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000 FM
art. no.: 952515
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Certificaciones KEMA, UL, CSA
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 952515 a favoritos.

Ir a favoritos

El artículo 952515 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, N.º de arancel aduanero (EU): 85354000, Peso bruto: 359.30 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones DEHNguard M YPV SCI 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200 FM
art. no.: 952517
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1200 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4,5 kV
Certificaciones KEMA, CSA
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 952517 a favoritos.

Ir a favoritos

El artículo 952517 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard M PV2 SCI ... (FM)

Descargador de sobretensiones modular multipolo para instalaciones PV hasta 1000 V, con dispositivo de conmutación DC de 3 etapas para la protección de 2 entradas MPP; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Productos

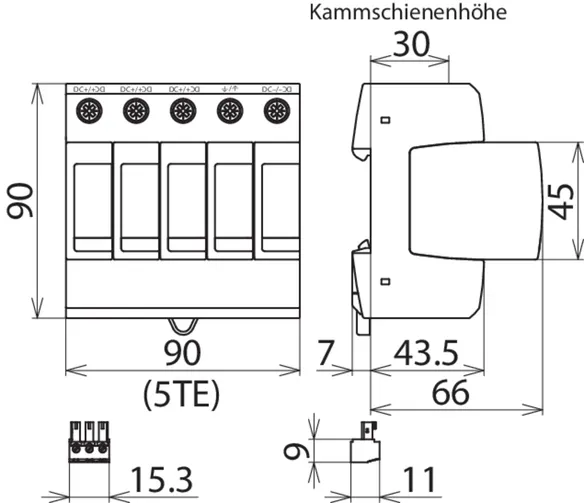

N.º art. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, N.º de arancel aduanero (EU): 85363030, Peso bruto: 588.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

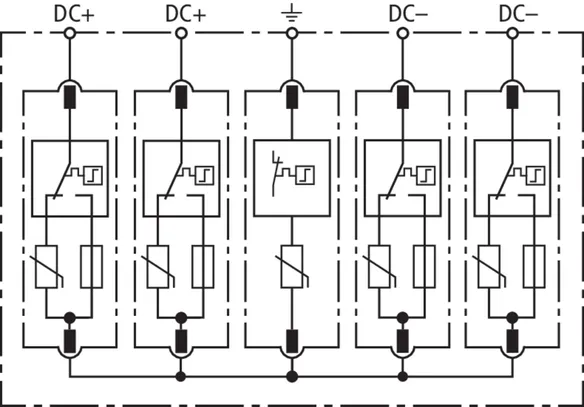

Descargador de sobretensiones DEHNguard M PV2 SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC

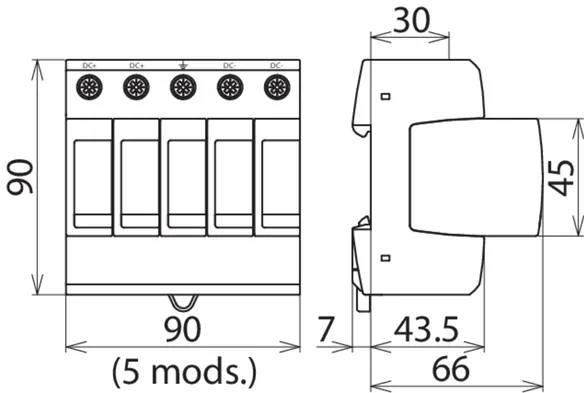

con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000
art. no.: 952514
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Certificaciones UL, KEMA

Se ha añadido el artículo 952514 a favoritos.

Ir a favoritos

El artículo 952514 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

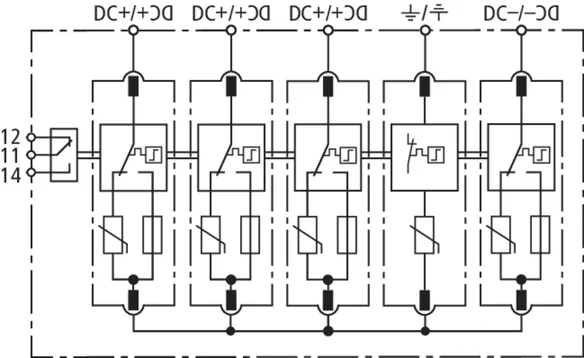

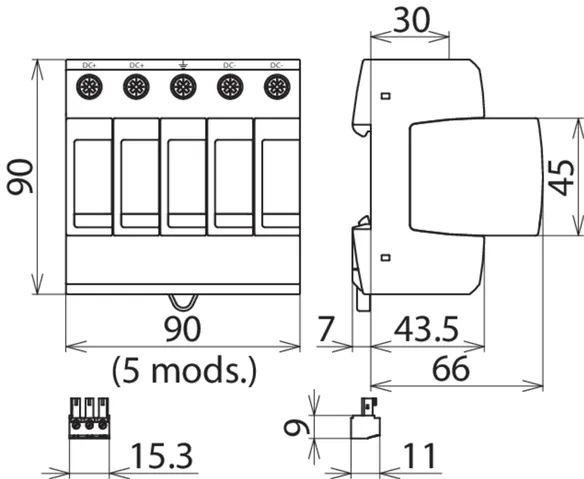

N.º art. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, N.º de arancel aduanero (EU): 85363030, Peso bruto: 599.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

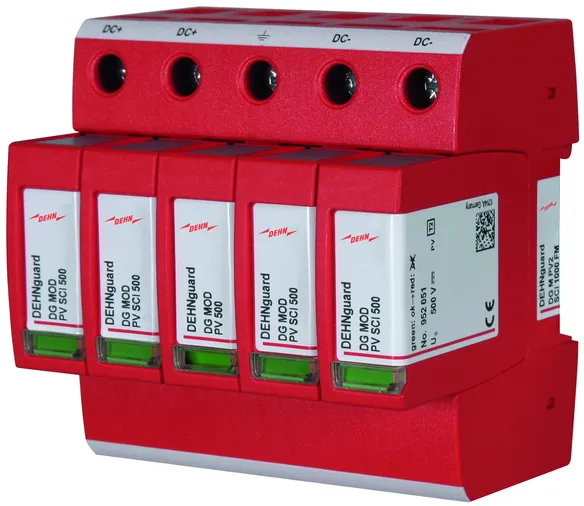

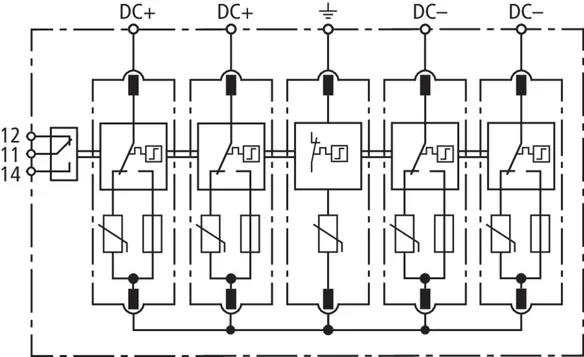

Descargador de sobretensiones DEHNguard M PV2 SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000 FM
art. no.: 952519
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Certificaciones UL, KEMA
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 952519 a favoritos.

Ir a favoritos

El artículo 952519 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard M SN1868

Descargador de sobretensiones modular, multipolar con dispositivo de conmutación DC de tres etapas para la protección de 3 entradas MPP; para las instalaciones fotovoltaicas con contacto de señalización a distancia para los dispositivos de vigilancia (contacto conmutado libre de potencial).

1 Producto

N.º art. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, N.º de arancel aduanero (EU): 85363030, Peso bruto: 598.30 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

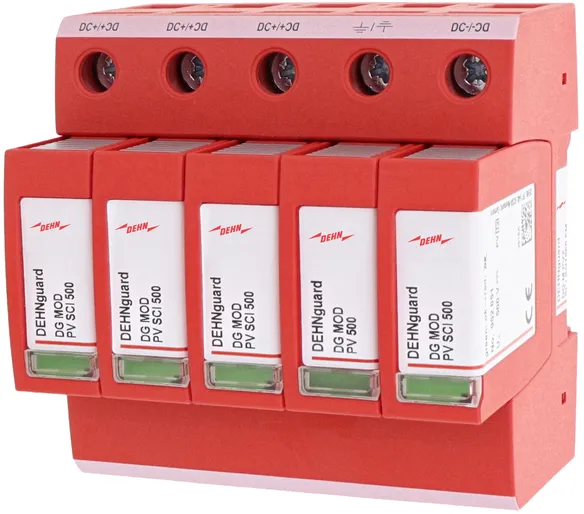

Descargador de sobretensiones DEHNguard M PV2 SCI SN1868 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas
Con contacto de señalización remota, ancho de 5 módulos
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 3 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Indicación de fallo

Producto DEHN
Tipo: DG M PV2 SCI SN1868 FM
art. no.: 999799
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Class II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Certificaciones UL, KEMA
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 999799 a favoritos.

Ir a favoritos

El artículo 999799 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
