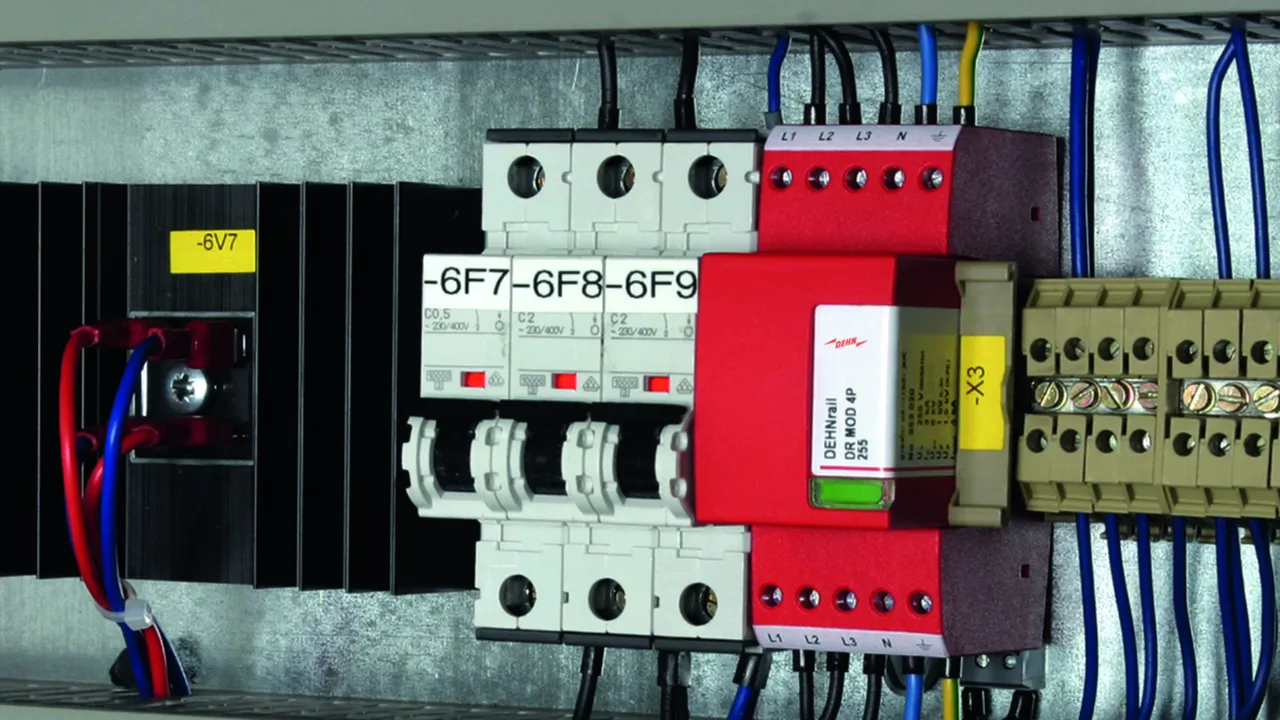

DEHNrail modular, multipolo

Descargador de sobretensiones trifásico, compuesto por elemento de base y módulo de protección enchufable
Elevada capacidad de derivación mediante combinación de varistores de óxido de zinc y vías de chispas de gran potencia
Coordinado energéticamente con la familia de productos Red/Line
Indicación local de estado (verde/rojo) mediante la ventanilla de inspección
Sustitución sencilla del módulo de protección gracias a su tecla de desbloqueo
Intensidad nominal 25 A
Test de vibración y choque según EN 60068-2

Detalles

DEHNrail M 4P ... (FM)

Descargador de sobretensiones trifásico compuesto por un elemento de base y módulo de protección enchufable para sistemas 230 / 400 V. Ejecución FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Productos

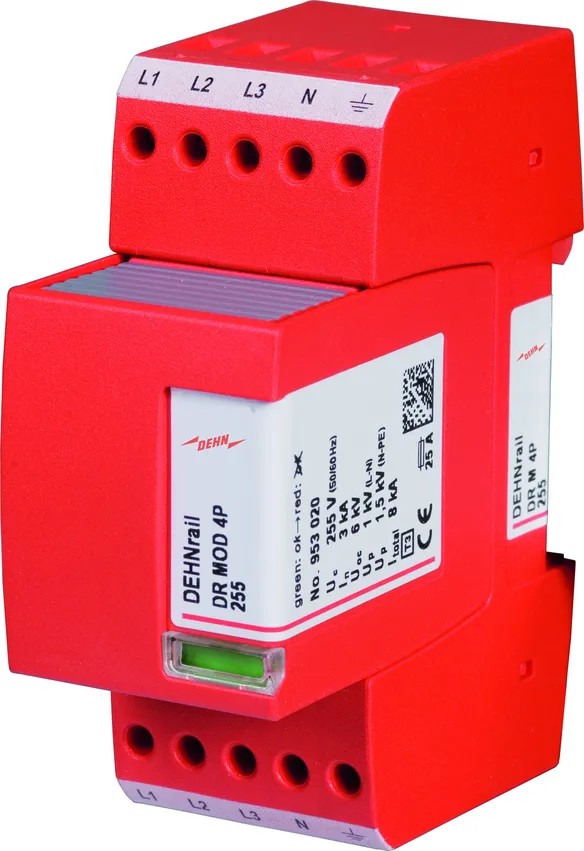

N.º art. 953400 DR M 4P 255

GTIN 4013364115767, N.º de arancel aduanero (EU): 85363030, Peso bruto: 168.20 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

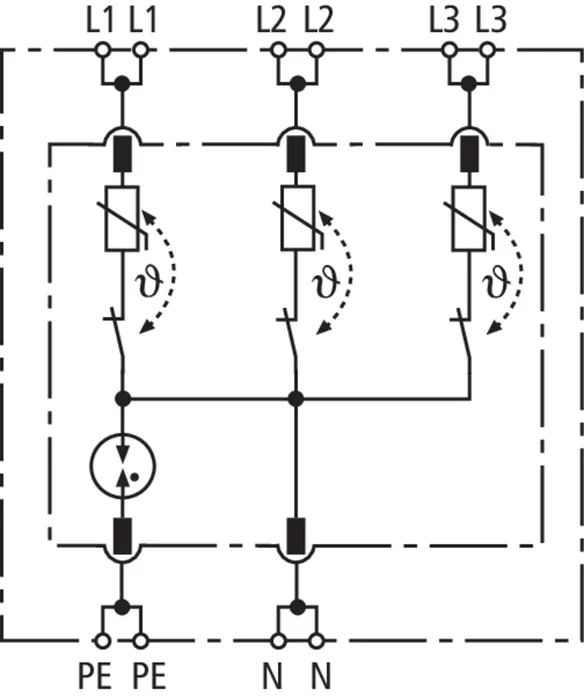

Descargador modular de sobretensiones DEHNrail M 4P 255
Descargador modular de sobretensiones, tetrapolar, enchufable, para la protección de equipos finales de electrónica industrial
Ancho 2 móds., indicación de fallo
Máx. tensión de servicio: 255/440 V ac
Corriente total de descarga: 8 kA
Nivel de protección (L-N): <= 1 kV
Máx. protección contra sobrecorrientes sector primario:
25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DR M 4P 255
art. no.: 953400
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 / 440 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Fusible previo max.	25 A gG o B 25 A
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 / 440 V (50 / 60 Hz)
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo max.	25 A gG o B 25 A
Resistencia a cortocircuitos con fusible previo max. 25 A gL/gG (I_SCCR )	6 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [N-PE] (U_T) – Características	1200 V / 200 ms – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicador del estado	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0.5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

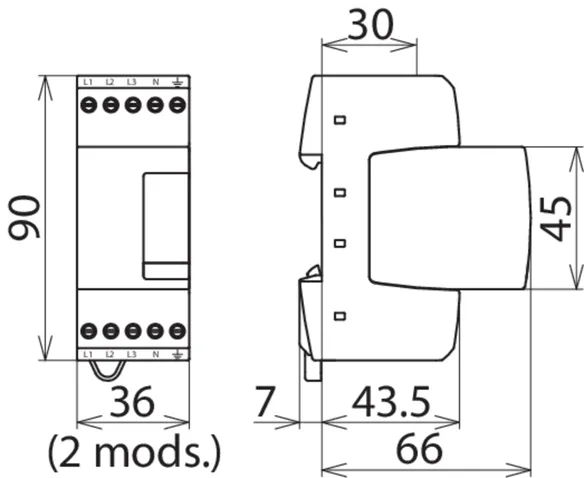

Medidas de montaje	2 módulos, DIN 43880
Certificaciones	KEMA, VDE

Se ha añadido el artículo 953400 a favoritos.

Ir a favoritos

El artículo 953400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

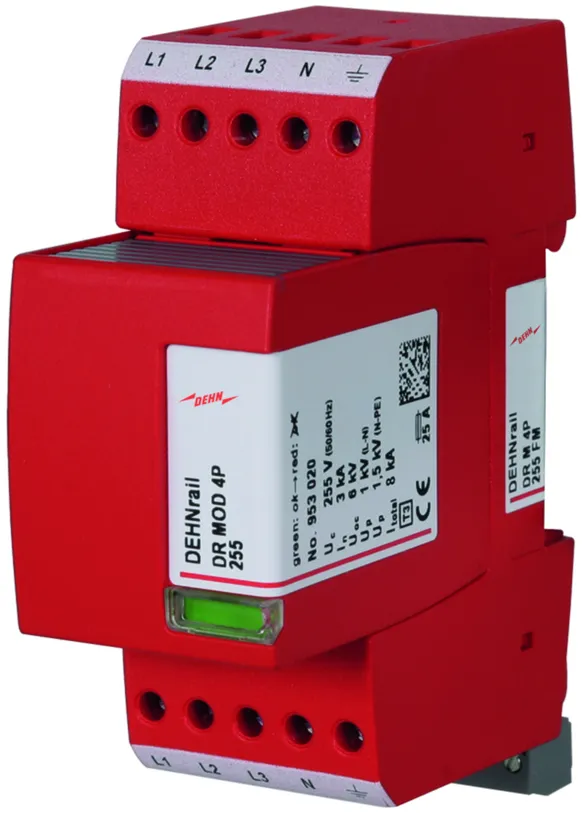

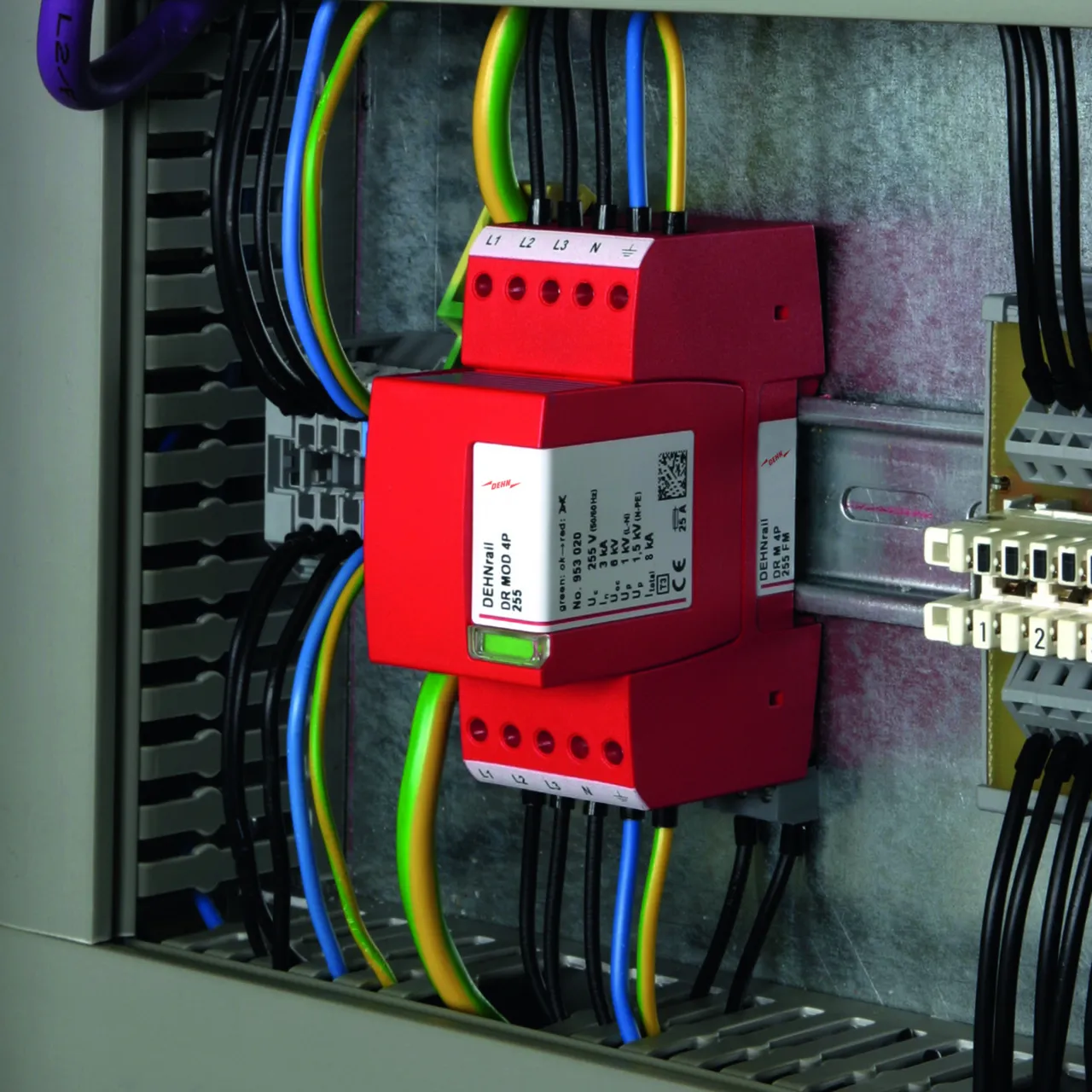

N.º art. 953405 DR M 4P 255 FM

GTIN 4013364115774, N.º de arancel aduanero (EU): 85363030, Peso bruto: 171.90 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

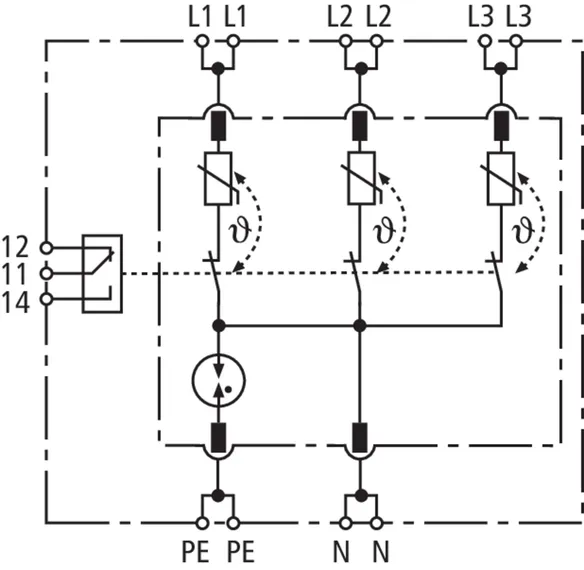

Descargador modular de sobretensiones DEHNrail M 4P 255 FM
Descargador modular de sobretensiones, tetrapolar, enchufable, para la protección de equipos finales de electrónica industrial
Ancho 2 móds., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 3 según la EN 62643-11
Máx. tensión de servicio: 255/440 V ac
Corriente total de descarga: 8 kA
Nivel de protección (L-N): <= 1 kV
Máx. protección contra sobrecorrientes sector primario:
25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DR M 4P 255 FM
art. no.: 953405
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 / 440 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Fusible previo max.	25 A gG o B 25 A
Certificaciones	KEMA, VDE
Contactos FM/Forma de los contactos	conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 / 440 V (50 / 60 Hz)
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo max.	25 A gG o B 25 A
Resistencia a cortocircuitos con fusible previo max. 25 A gL/gG (I_SCCR )	6 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [N-PE] (U_T) – Características	1200 V / 200 ms. – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicador del estado	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0.5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2.5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

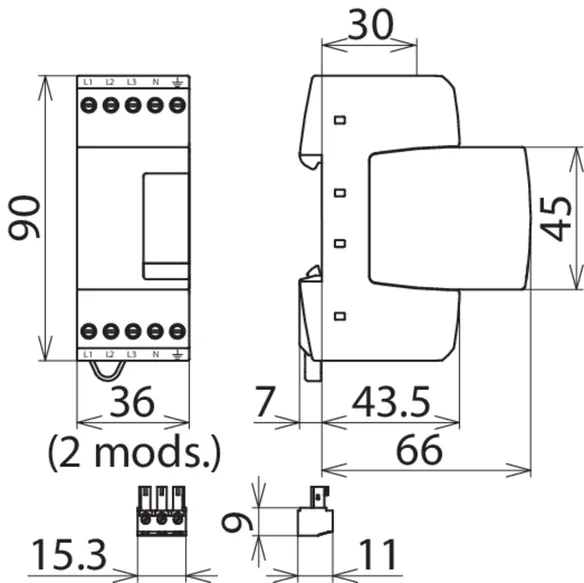

Medidas de montaje	2 módulos, DIN 43880
Certificaciones	KEMA, VDE
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para bornas FM	max. 1.5 mm²rígido / flexible

Se ha añadido el artículo 953405 a favoritos.

Ir a favoritos

El artículo 953405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

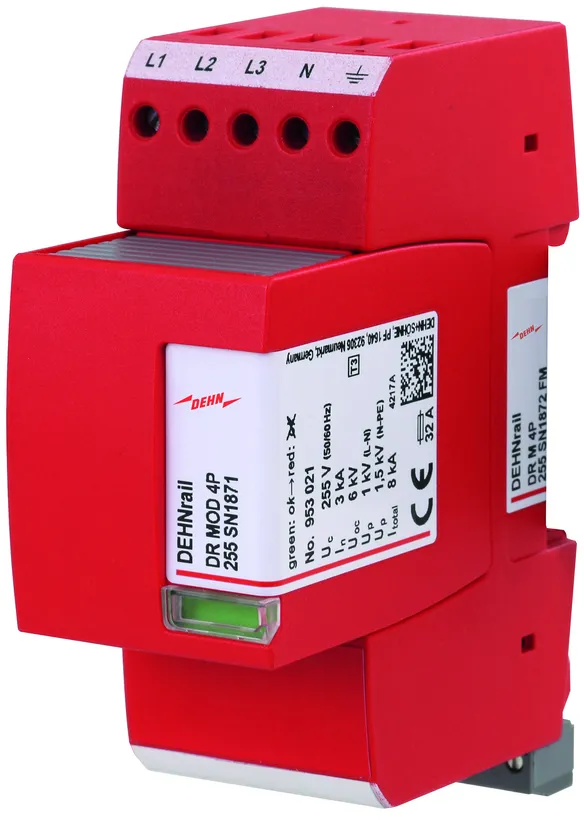

DEHNrail M 4P SN1872 FM

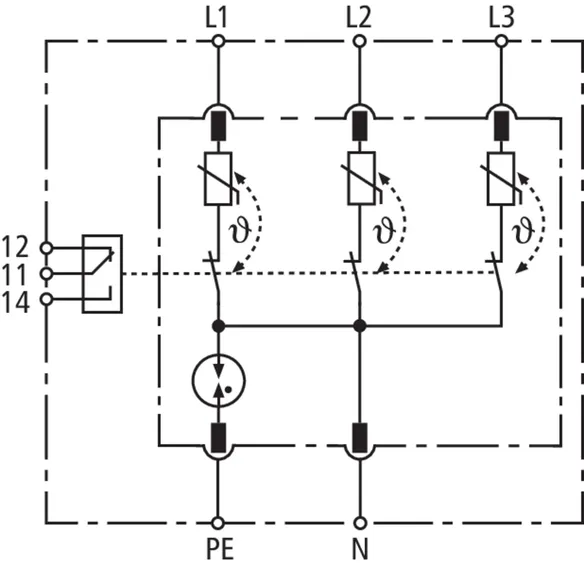

Descargador de sobretensiones tetrapolar compuesto por un elemento básico y módulo de protección enchufable; con contacto de señalización remota libre de potencial. Empleable en instalaciones aseguradas hasta corrientes de 32 A.

1 Producto

N.º art. 953406 DR M 4P 255 SN1872 FM

GTIN 4013364353060, N.º de arancel aduanero (EU): 85363030, Peso bruto: 171.90 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNrail DR M 4P 255 SN1872 FM
Descargador de sobretensiones 4 polos, modular, enchufable
para la protección de equipos finales de la electrónica industrial,
ancho 2 móds., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 255/440 V ac
Corriente total de descarga: 8 kA
Nivel de protección (L-N): <= 1 kV
Máx. protección contra sobrecorrientes sector primario:
32 A gG o B 32 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DR M 4P 255 SN1872 FM
art. no.: 953406
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 / 440 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Fusible previo max.	32 A gG o B 32 A
Contactos FM/Forma de los contactos	conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 / 440 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo max.	32 A gG o B 32 A
Resistencia a cortocircuitos con fusible previo max. 25 A gL/gG (I_SCCR )	6 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [N-PE] (U_T) – Características	1200 V / 200 ms. – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicador del estado	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0.5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2.5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulos, DIN 43880
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para bornas FM	max. 1.5 mm²rígido / flexible
