SPS Protector

Combinación de protección contra sobretensiones y filtro de interferencias
Protección contra sobretensiones con dispositivo de vigilancia y separación
Filtro supresor de perturbaciones para protección de la electrónica industrial, altamente sensible, contra perturbaciones simétricas y asimétricas de alta frecuencia
Construcción en caja blindada
Indicación óptica de funcionamiento (verde) y contacto de señalización a distancia libre de potencial (contacto normalmente cerrado) para indicación de averías

Detalles

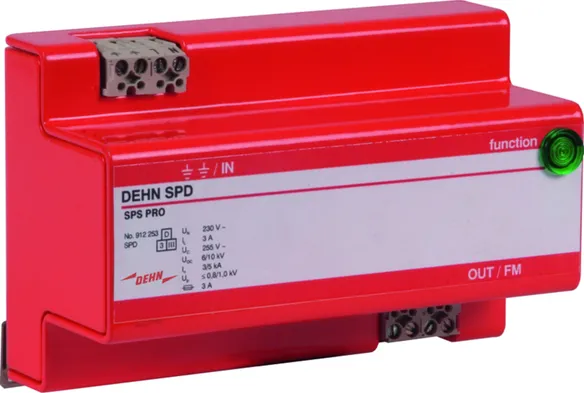

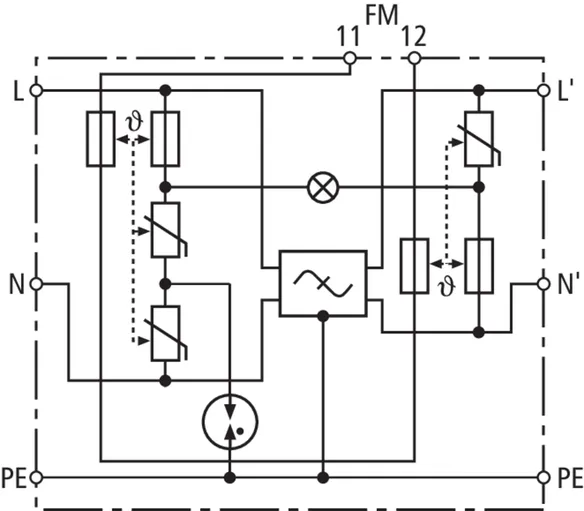

SPS Protector

Descargador de sobretensiones con filtro de interferencias para sistemas monofásicos TN y TT de 230 V; con contacto de señalización a distancia (contacto conmutado libre de potencial).

1 Producto

N.º art. 912253 SPS PRO

GTIN 4013364068360, N.º de arancel aduanero (EU): 85363010, Peso bruto: 603.70 g, Empaquetado: 1.00 unidad(es)

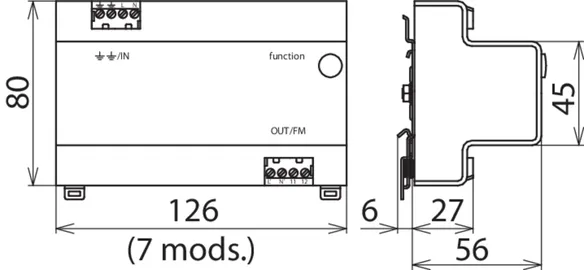

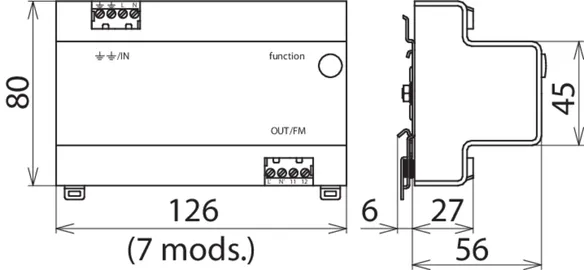

Figuras

Más información

Archivos CAD

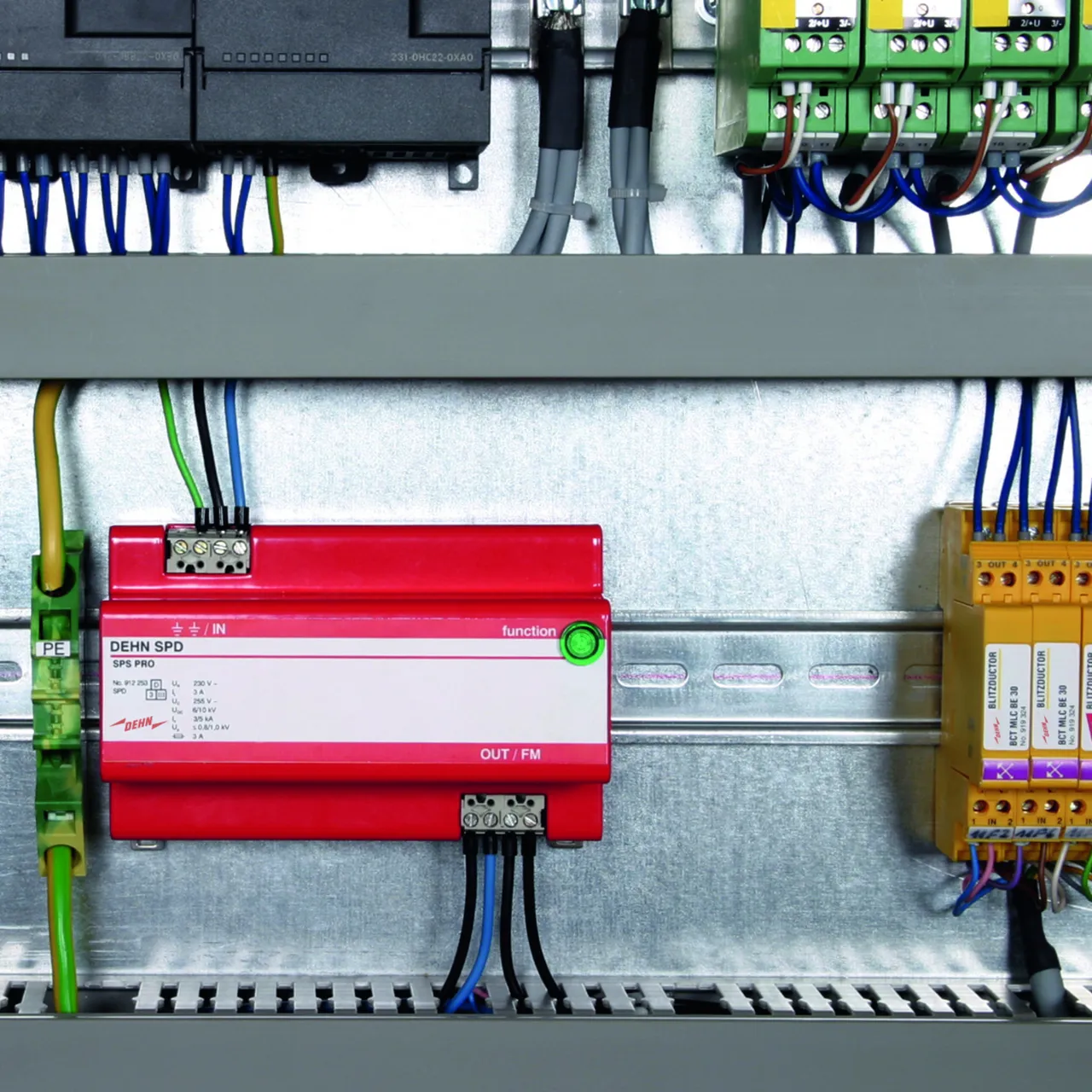

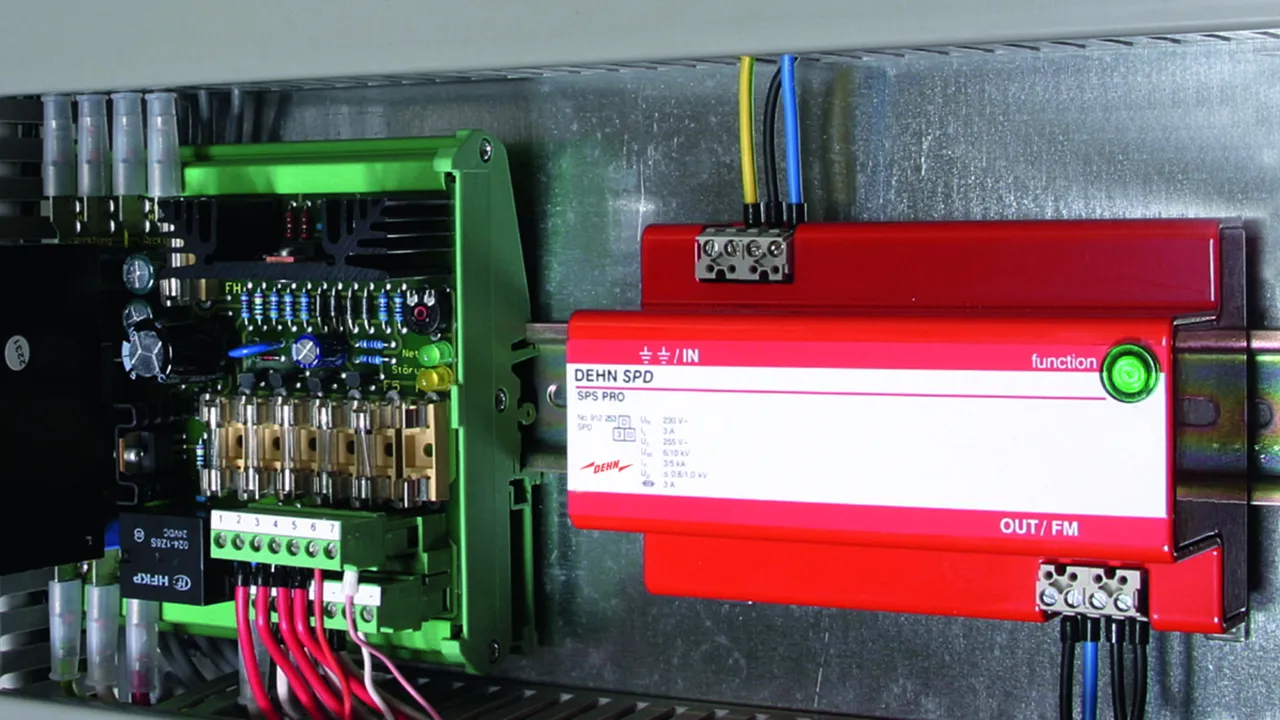

Descargador de sobretensiones
con filtro para supresión de interferencias SPS PRO
Descargador de sobretensiones, 2 polos,
para la protección de la alimentación de equipos electrónicos
contra sobretensiones transitorias así como
tensiones de perturbación de alta frecuencia
ancho 7 móds.
Descargador Tipo 3 según la EN 61643-11
Indicación del estado operativo: verde
Indicación de fallo: contacto de señalización a distancia
Construcción en la caja blindada
Filtro de red según la DIN VDE 0565-3
Máx. tensión de servicio: 255 V ac
Corriente total de descarga: 5 kA
Nivel de protección (L-N): <= 0,8 kV
Corriente nominal de carga: 3 A ac
Atenuación a f = 1 MHZ sím./asím. >= 73 dB / >= 45 dB
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: SPS PRO
art. no.: 912253
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Intensidad nominal AC (I_L )	3 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Contacto FM / Forma de los contactos	abierto

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Intensidad nominal AC (I_L )	3 A
Caída de tensión porcentual [L'-N'/L-N] con U_C/I_L (∆U)	≤ 1.6 %
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Choque combinado (U_OC )	6 kV
Corriente nominal de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – fallo deseguridad
Tensión TOV [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión TOV [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión TOV [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Señalización de funcionamiento	luz verde encendida
Señalización de avería	luz verde apagada
Número de puertos	2
Margen de temperatura de servicio (T_U )	-10 °C ... +40 °C
Sección de conexión (min.)	0.14 mm² uno / varios/hilo fino
Sección de conexión (max.)	2.5 mm² uno / varios/hilo fino
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	aluminio pulverizado, color rojo
Lugar de instalación	instalación interior
Clase de protección	IP 20
Capacidad	7 módulos, DIN 43880
Contacto FM / Forma de los contactos	abierto
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para bornas FM	max. 1.5 mm² rígido / flexible
Filtro de red	según DIN VDE 0565-3
Atenuación con f = 1 MHz simétrico	≥ 73 dB
Atenuación con f = 1 MHz asimétrico	≥ 45 dB
