BLITZDUCTOR VT

Protección de líneas de señal de varios hilos
Modelos específicos para interfaces, por ej. RS485 o aplicaciones para telecomunicaciones
Modelo para protección de suministro de tensión DC y protección catódica contra la corrosión

Detalles

Carcasa BVT con un ancho de 3 módulos y bornas atornillables:

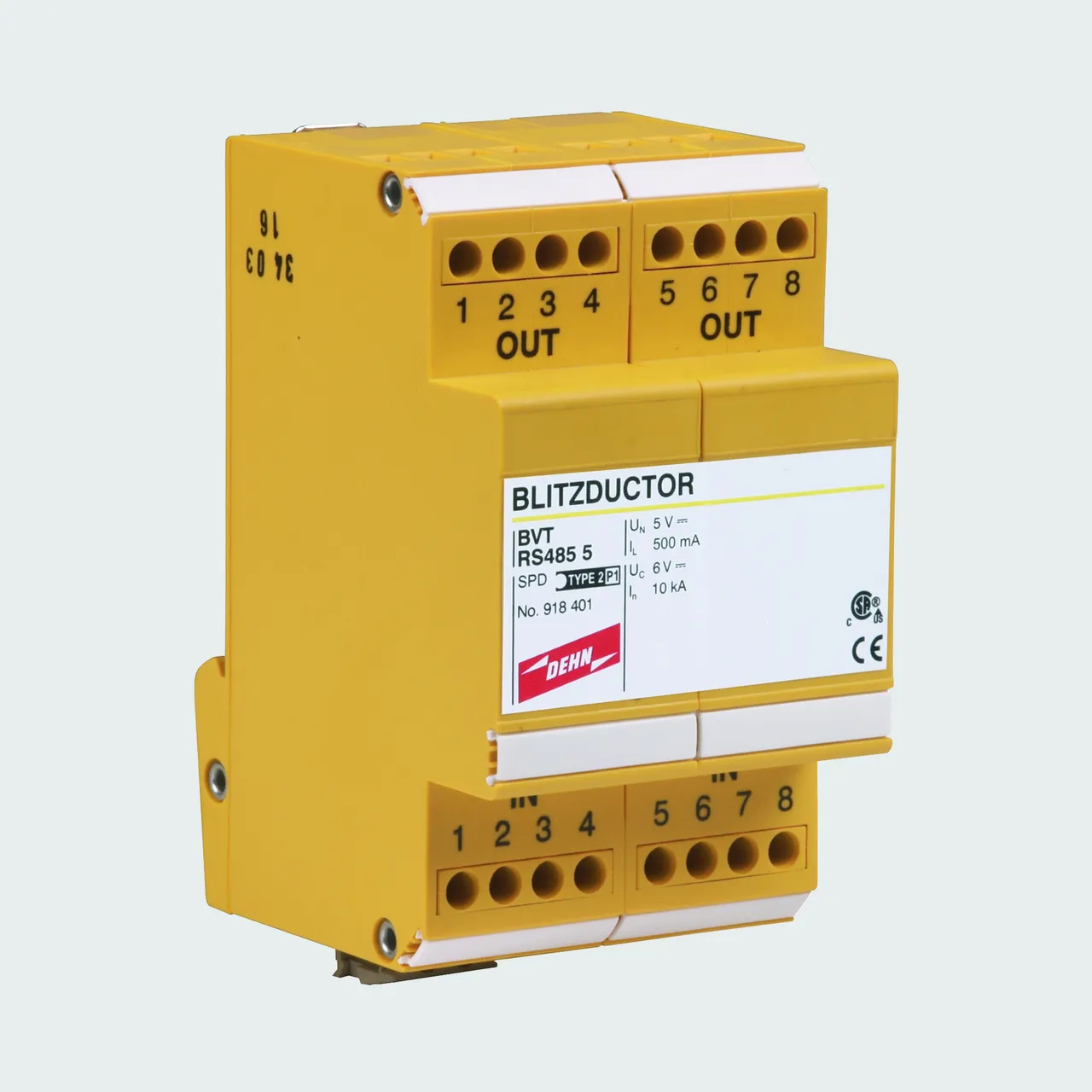

BVT RS485 para la protección de interfaces RS485 / RS422

lorem ipsum — Carcasa BVT con un ancho de 3 módulos y bornas atornillables:
BVT RS485 para la protección de interfaces RS485 / RS422

Carcasa BVT con un ancho de 1,5 módulos y conexión RJ:
BVT TC1 para la protección de interfaces de telecomunicación.

Variante del equipo BVT para la protección de instalaciones activas de protección contra la corrosión.

Carcasa BVT con un ancho de 1.5 módulos y bornas atornillables:
BVT AVD/ALD: 2 hilos de alimentación DC protegidos

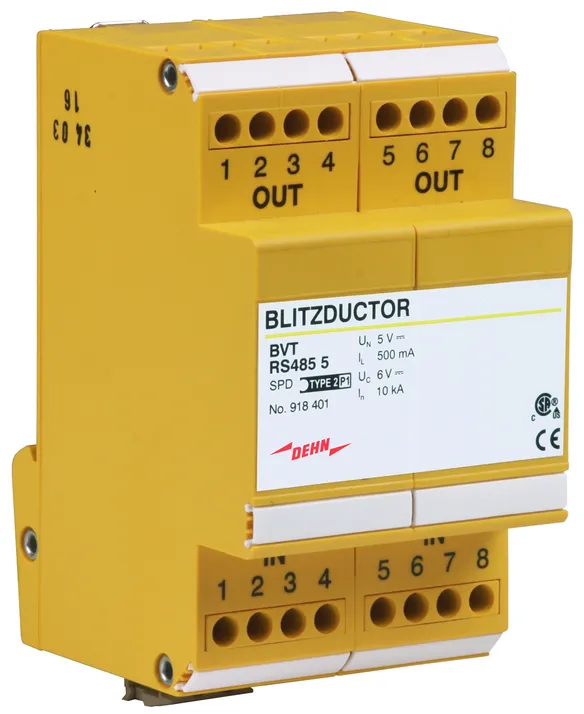

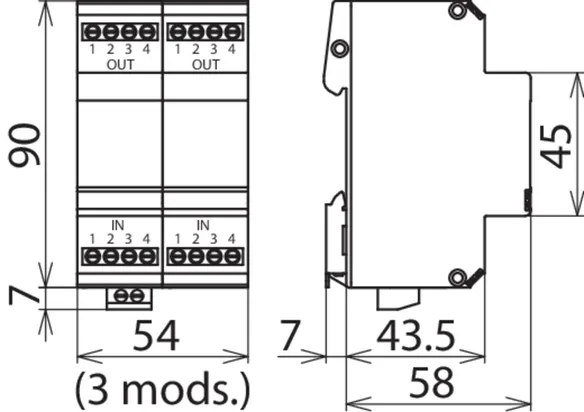

BVT RS485

Descargador de sobretensiones para una amplia gama de aplicaciones, por ejemplo, interfaces simétricas RS485/422 a cuatro hilos o sensores de temperatura. Posibilidad de puesta a tierra del apantallamiento directa o indirectamente así como conexión de la tierra de la señal (SG).

1 Producto

N.º art. 918401 BVT RS485 5

GTIN 4013364074224, N.º de arancel aduanero (EU): 85363010, Peso bruto: 199.00 g, Empaquetado: 1.00 unidad(es)

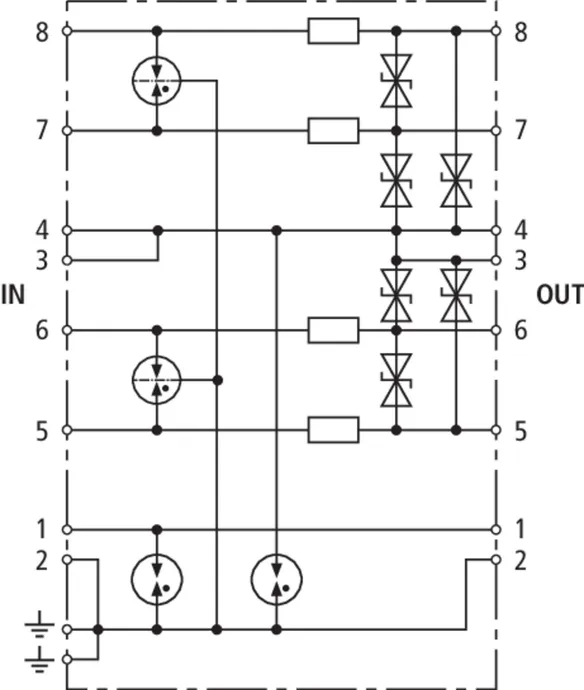

Figuras

Más información

Archivos CAD

Tensión nominal DC: 5 V
Máxima tensión permisible de servicio dc: 6 V
Corriente nominal: 0,5 A
C2 Corriente nominal de descarga (8/20 µs) total: 10 kA

Producto DEHN
Tipo: BVT RS485 5
art. no.: 918401
o equivalente

Certificados

Datos técnicos

Clase de descargador	Q
Máxima tensión permisible de servicio dc (U_C )	6 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	0,8 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Resistencia serie por hilo	1,8 ohmios
Frecuencia límite hilo-hilo (f_G )	1,7 MHz
Certificaciones	CSA

Clase de descargador	Q
Tensión nominal DC (U_N )	5 V
Máxima tensión permisible de servicio dc (U_C )	6 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	0,8 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 20 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 700 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 8,5 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Resistencia serie por hilo	1,8 ohmios
Frecuencia límite hilo-hilo (f_G )	1,7 MHz
Capacidad hilo-hilo (C)	≤ 5 nF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,08-2,5 mm²
Sección de conexión (flexible)	0,08-2,5 mm²
Par de apriete (terminales)	0,5 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones	CSA

Se ha añadido el artículo 918401 a favoritos.

Ir a favoritos

El artículo 918401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

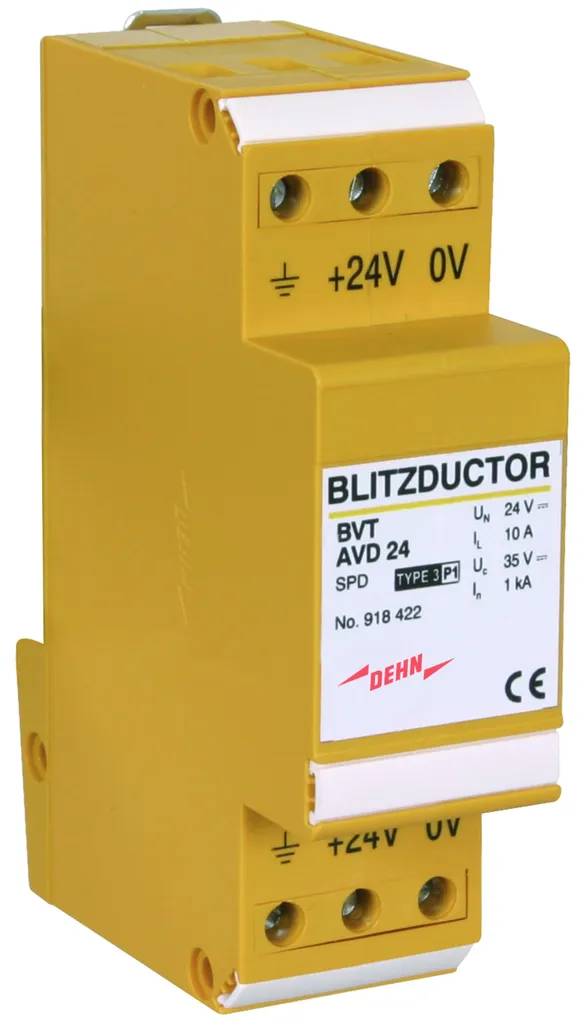

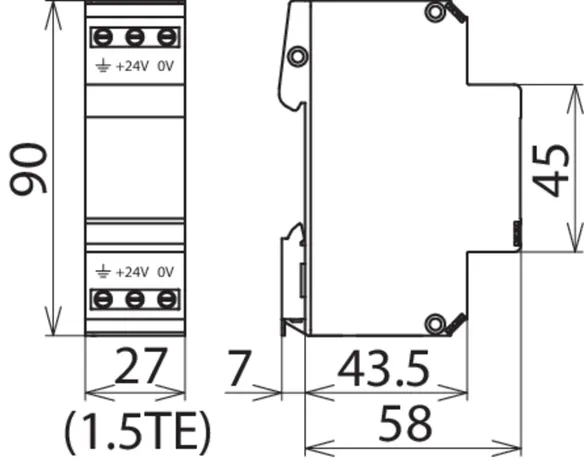

BVT AVD

Descargadores de sobretensiones con excelente de protección para EMC de componentes electrónicos con tensión de alimentación d.c. Ideal para PLCs Siemens. Al utilizar un diodo unipolar, debe respetarse la polaridad de la tensión de servicio.

1 Producto

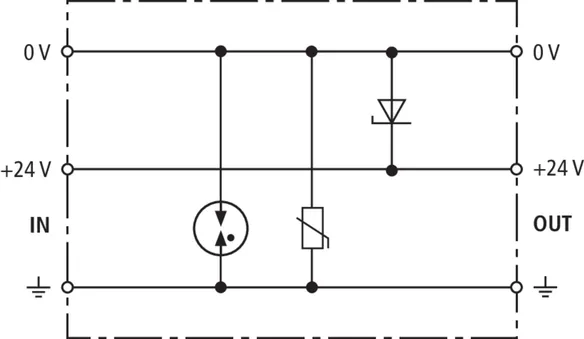

N.º art. 918422 BVT AVD 24

GTIN 4013364149267, N.º de arancel aduanero (EU): 85363010, Peso bruto: 109.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

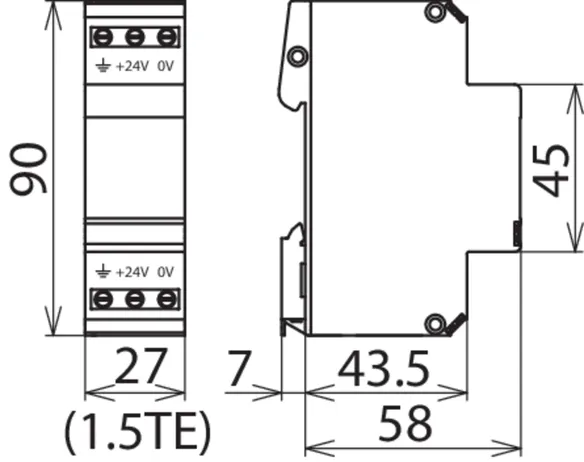

Figuras

Más información

Archivos CAD

Tensión nominal DC: 24 V
Máxima tensión permisible de servicio dc: 35 V
Corriente nominal a 80 °C: 10 A
C2 Corriente nominal de descarga (8/20 µs) total: 2 kA

Producto DEHN
Tipo: BVT AVD 24
art. no.: 918422
o equivalente

Certificados

Datos técnicos

Clase de descargador	W
Máxima tensión permisible de servicio dc (U_C )	35 V
Corriente nominal a 80 °C (I_L )	10 A
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	2 kA

Clase de descargador	W
Tensión nominal DC (U_N )	24 V
Máxima tensión permisible de servicio dc (U_C )	35 V
Corriente nominal a 80 °C (I_L )	10 A
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	1 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	2 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 70 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 50 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 450 V
Capacidad hilo-hilo (C)	≤ 7 nF
Capacidad hilo-PG (C)	≤ 1,5 nF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,5-6,0 mm²
Sección de conexión (flexible)	0,5-4,0 mm²
Par de apriete (terminales)	0,8 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 918422 a favoritos.

Ir a favoritos

El artículo 918422 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

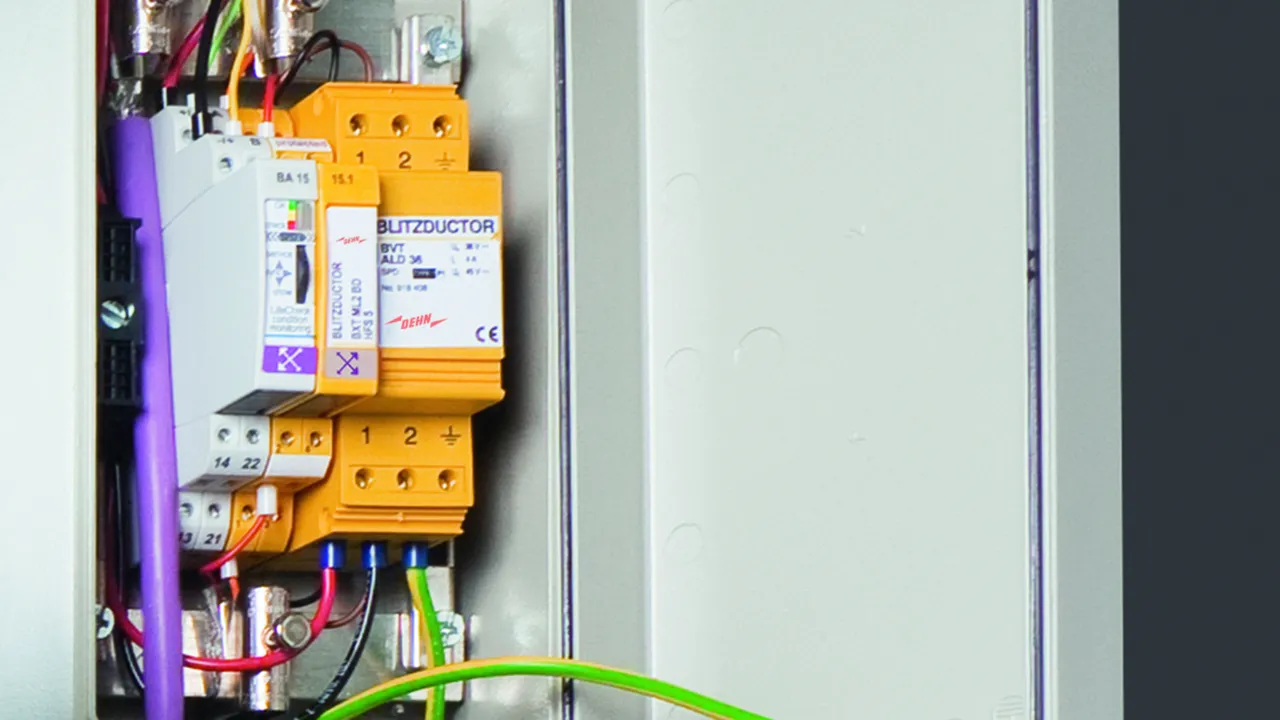

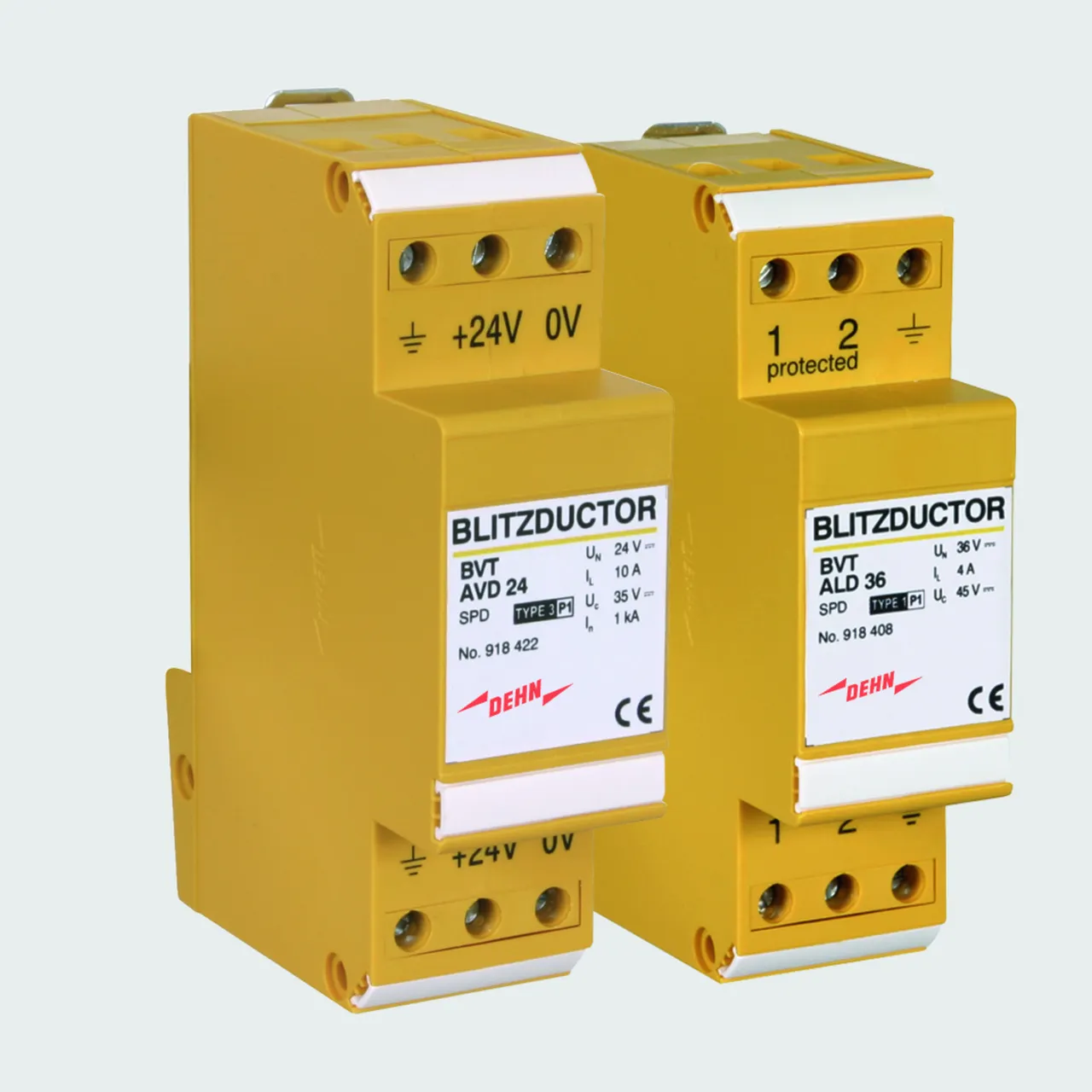

BVT ALD

Descargador combinado de corrientes de rayo y sobretensiones, coordinado energéticamente para protección de sistemas de alimentación DC sin referencia a tierra para montaje sobre carril DIN.

2 Productos

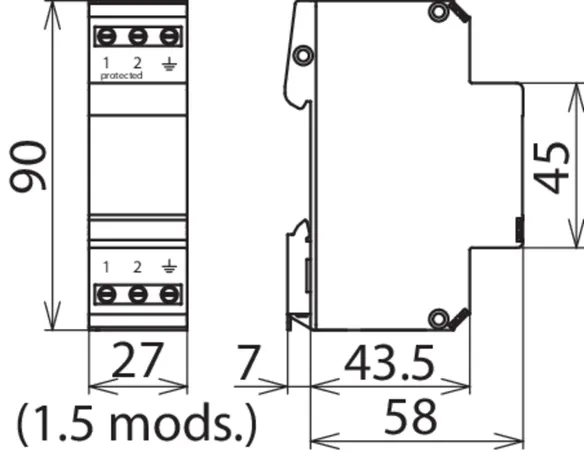

N.º art. 918408 BVT ALD 36

GTIN 4013364125292, N.º de arancel aduanero (EU): 85363010, Peso bruto: 122.00 g, Empaquetado: 1.00 unidad(es)

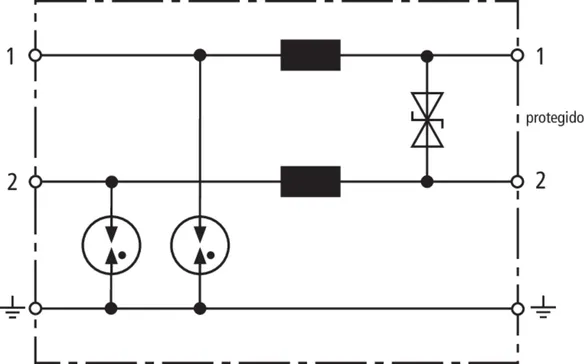

Figuras

Más información

Archivos CAD

Tensión nominal DC: 36 V
Máxima tensión permisible de servicio dc: 45 V
Corriente nominal a 80 °C: 4 A
Corriente nominal a 45 °C: 7 A
C2 Corriente nominal de descarga (8/20 µs) total: 20 kA

Producto DEHN
Tipo: BVT ALD 36
art. no.: 918408
o equivalente

Certificados

Datos técnicos

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	45 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Resistencia serie por hilo	22 µH
Certificaciones	UL

Clase de descargador	M
Tensión nominal DC (U_N )	36 V
Máxima tensión permisible de servicio dc (U_C )	45 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 80 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1000 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 60 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 650 V
Resistencia serie por hilo	22 µH
Capacidad hilo-hilo (C)	≤ 1,5 nF
Capacidad hilo-PG (C)	≤ 100 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,5-6,0 mm²
Sección de conexión (flexible)	0,5-4,0 mm²
Par de apriete (terminales)	0,8 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones	UL

Se ha añadido el artículo 918408 a favoritos.

Ir a favoritos

El artículo 918408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

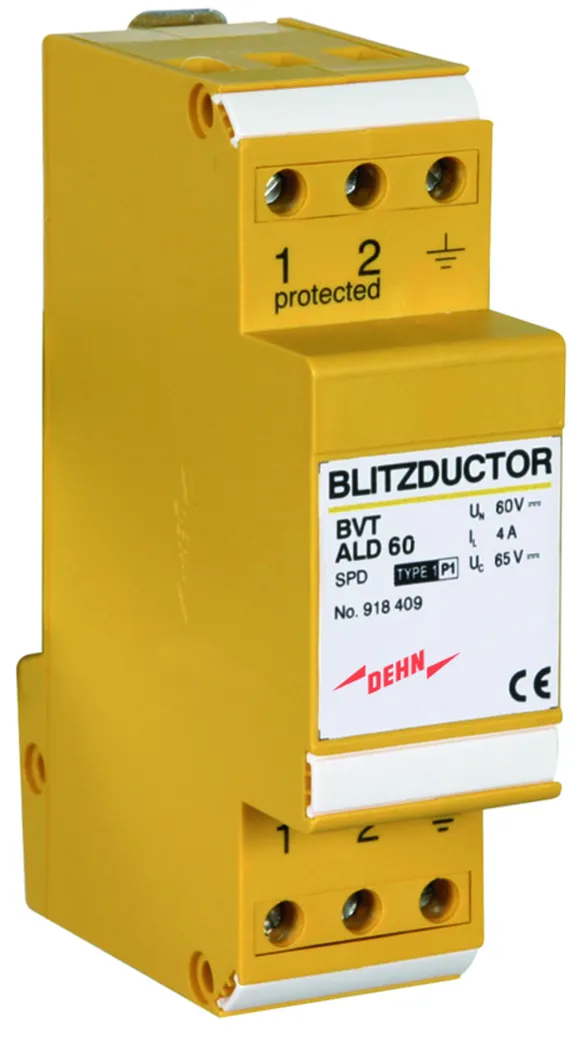

N.º art. 918409 BVT ALD 60

GTIN 4013364146709, N.º de arancel aduanero (EU): 85363010, Peso bruto: 122.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Tensión nominal DC: 60 V
Máxima tensión permisible de servicio dc: 65 V
Corriente nominal a 80 °C: 4 A
Corriente nominal a 45 °C: 7 A
C2 Corriente nominal de descarga (8/20 µs) total: 20 kA

Producto DEHN
Tipo: BVT ALD 60
art. no.: 918409
o equivalente

Certificados

Datos técnicos

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	65 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
Fusible previo de	U_N ≥ 45 V y I_L ≥ 1 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Resistencia serie por hilo	22 µH
Certificaciones	UL

Clase de descargador	M
Tensión nominal DC (U_N )	60 V
Máxima tensión permisible de servicio dc (U_C )	65 V
Corriente nominal a 80 °C (I_L )	4 A
Corriente nominal a 45 °C (I_L )	7 A
Fusible previo de	U_N ≥ 45 V y I_L ≥ 1 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	20 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 120 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1000 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 90 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 650 V
Resistencia serie por hilo	22 µH
Capacidad hilo-hilo (C)	≤ 1,0 nF
Capacidad hilo-PG (C)	≤ 100 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tornillo / tornillo
Sección de conexión (rígido)	0,5-6,0 mm²
Sección de conexión (flexible)	0,5-4,0 mm²
Par de apriete (terminales)	0,8 Nm
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones	UL

Se ha añadido el artículo 918409 a favoritos.

Ir a favoritos

El artículo 918409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

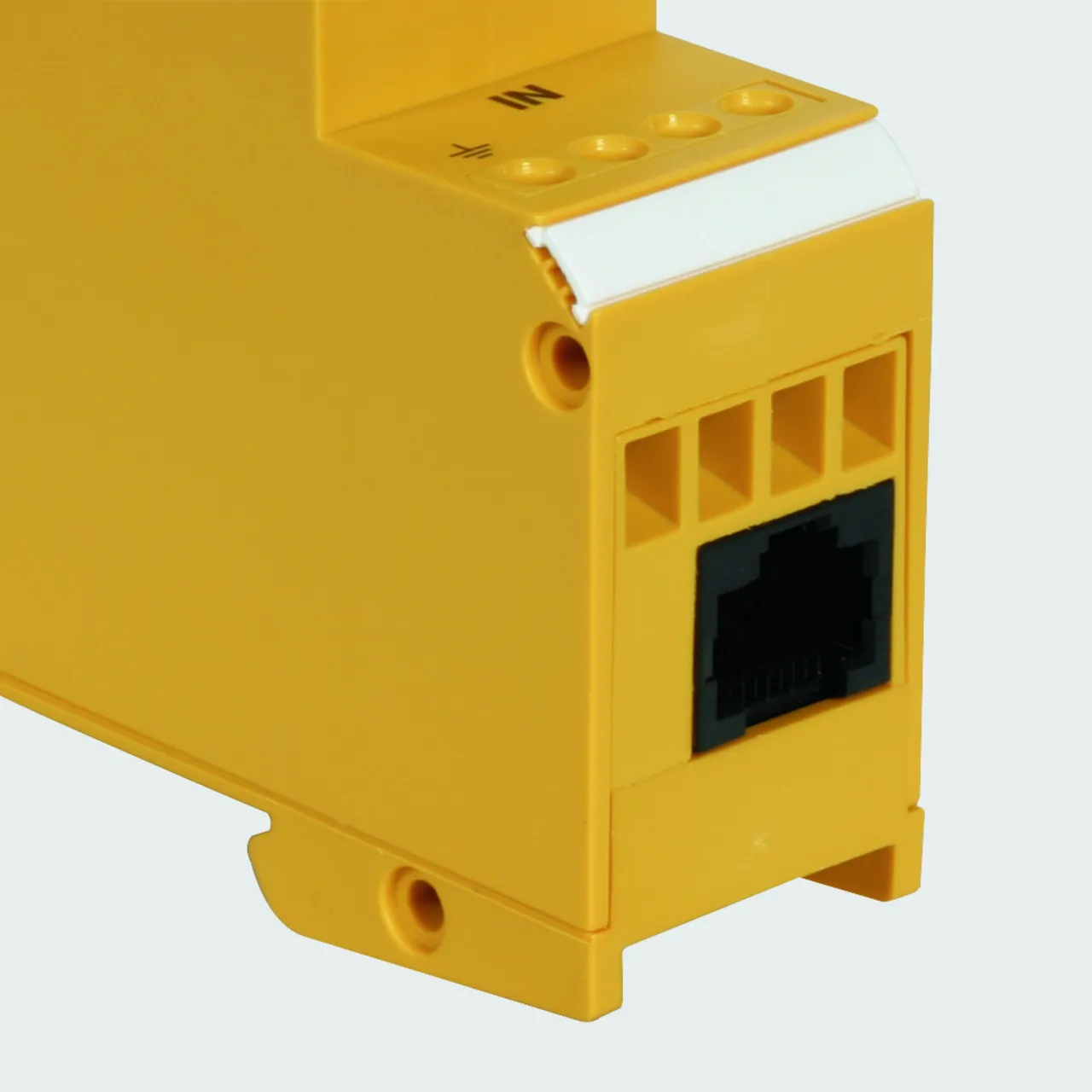

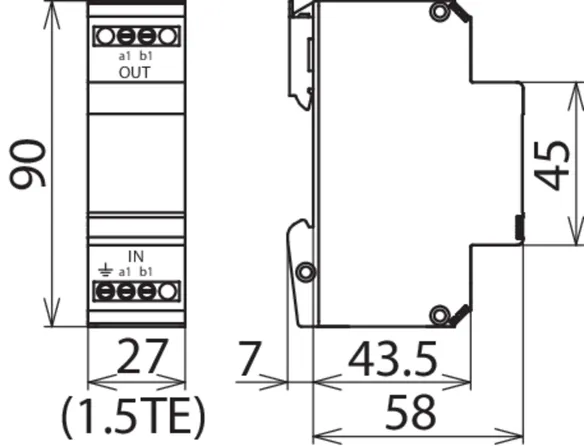

BVT TC

Descargador de sobretensiones coordinado energéticamente libre de corriente de fuga para lineas a/b, ISDN U_k0 o ADSL con conectores RJ45 y bornas atornillables adicionales. Los pines de los conectores RJ45 son compatibles con conectores RJ11/12. Las bornas atonillables paralelas son más robustas que los conectores RJ45 y elevan la corriente nominal de descarga a 10 kA.

1 Producto

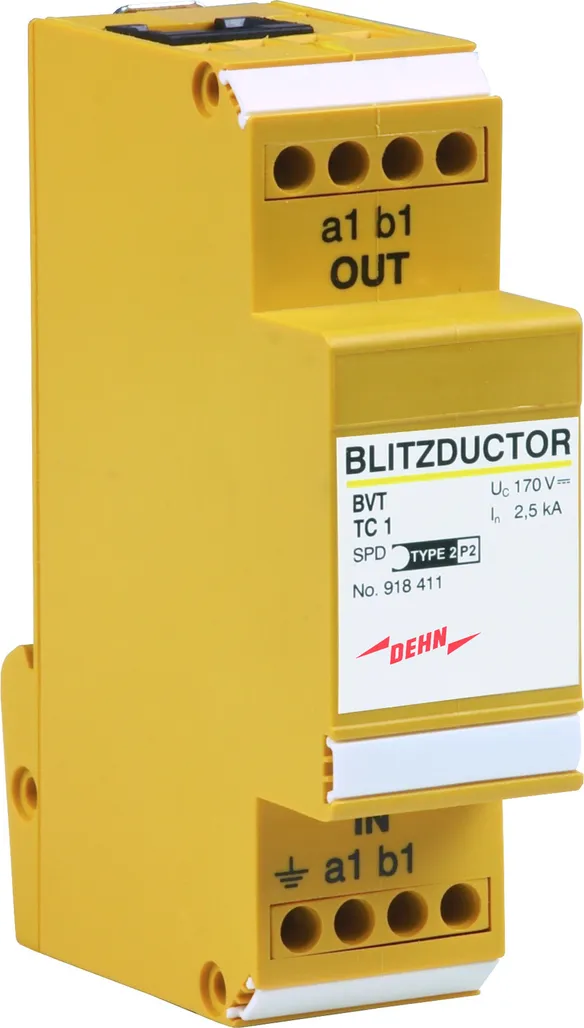

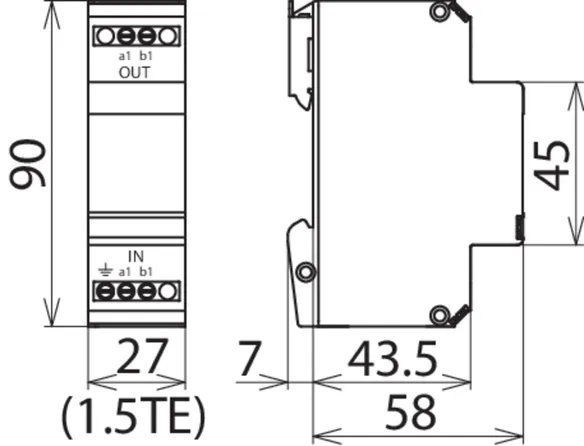

N.º art. 918411 BVT TC 1

GTIN 4013364093133, N.º de arancel aduanero (EU): 85363010, Peso bruto: 110.90 g, Empaquetado: 1.00 unidad(es)

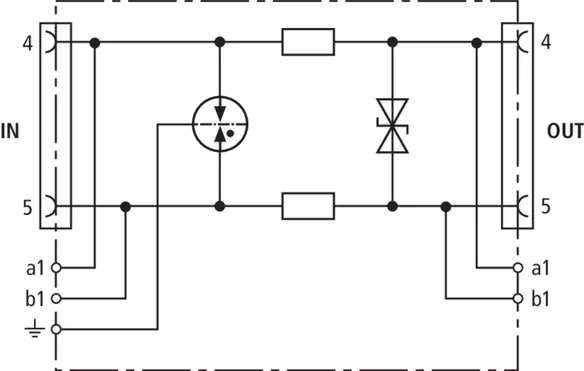

Figuras

Más información

Máxima tensión permisible de servicio dc: 170 V
Corriente nominal: 0,2 A
C2 Corriente nominal de descarga (8/20 µs) total: 5 kA

Producto DEHN
Tipo: BVT TC 1
art. no.: 918411
o equivalente

Certificados

Datos técnicos

Clase de descargador	R
Máxima tensión permisible de servicio dc (U_C )	170 V
Corriente nominal (I_L )	0,2 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	5 kA
Resistencia serie por hilo	4,7 ohmios
Frecuencia límite hilo-hilo (f_G )	17 MHz

Clase de descargador	R
Tensión nominal (U_N )	130 V
Máxima tensión permisible de servicio dc (U_C )	170 V
Corriente nominal (I_L )	0,2 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	5 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 275 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 240 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Resistencia serie por hilo	4,7 ohmios
Frecuencia límite hilo-hilo (f_G )	17 MHz
Capacidad hilo-hilo (C)	≤ 300 pF
Capacidad hilo-PG (C)	≤ 15 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 10
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	RJ45 o terminales / RJ45 o terminales
Pines	4/5
Sección de conexión (rígido)	0,08-2,5 mm²
Sección de conexión (flexible)	0,08-2,5 mm²
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 918411 a favoritos.

Ir a favoritos

El artículo 918411 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

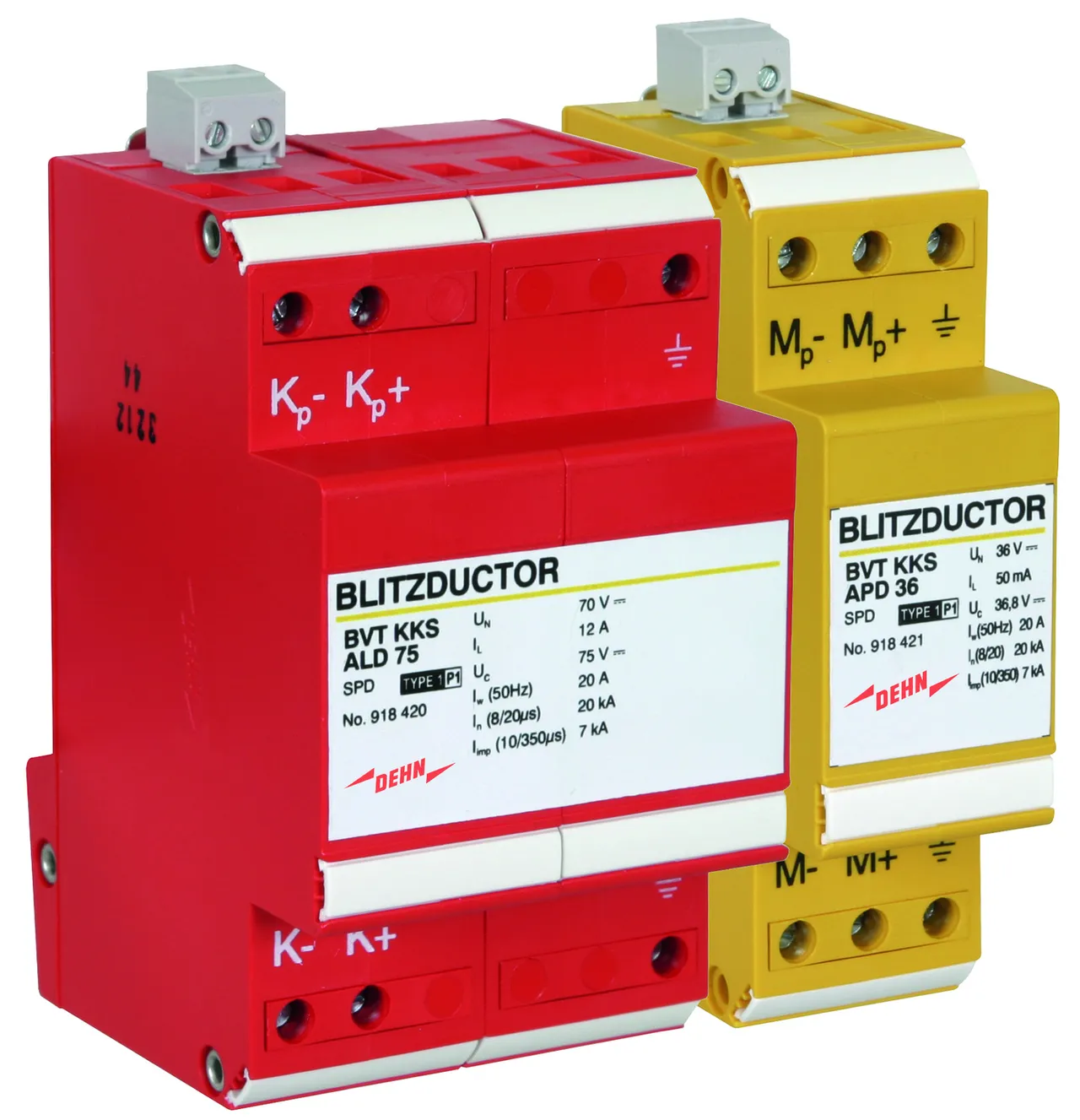

BVT KKS ALD

Descargador combinado energéticamente coordinado para la protección del rectificador en el circuito de protección (color rojo). Contacto de señalización a distancia enchufable (contacto abierto) para la indicación de descargas (vigilancia térmica de los varistores). Se recomienda su instalación en una carcasa de chapa de acero. Pro el control capacitivo se alcanza un bajo impulso de la tensión de cebado.

1 Producto

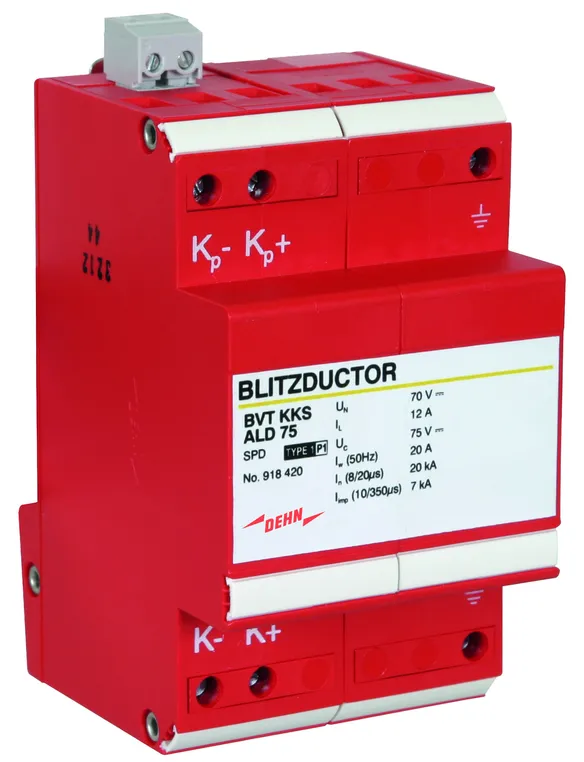

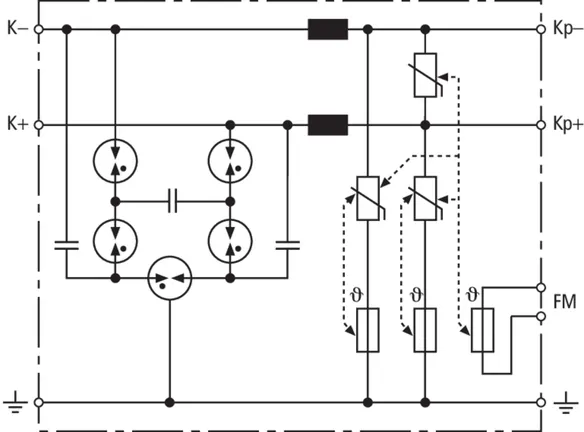

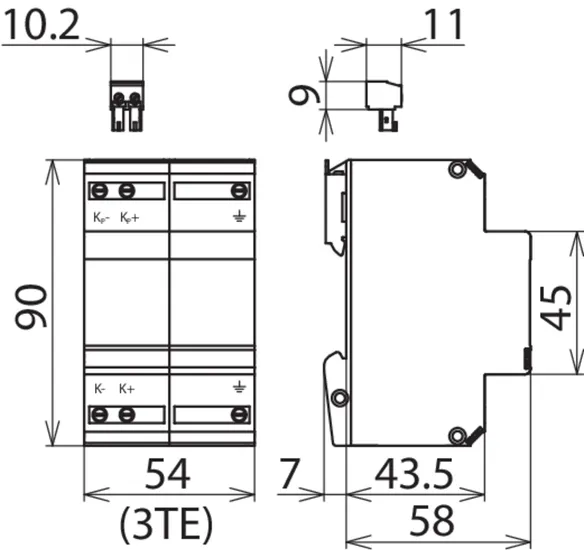

N.º art. 918420 BVT KKS ALD 75

GTIN 4013364094895, N.º de arancel aduanero (EU): 85363010, Peso bruto: 229.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio dc: 75 V
Corriente nominal: 12 A
C2 Corriente nominal de descarga (8/20 µs) total: 40 kA

Producto DEHN
Tipo: BVT KKS ALD 75
art. no.: 918420
o equivalente

Certificados

Datos técnicos

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	75 V
Corriente nominal (I_L )	12 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Resistencia serie por hilo	5 µH
Frecuencia límite hilo-hilo (f_G )	1 MHz
Contacto de señalización a distancia	contacto normalmente cerrado

Clase de descargador	M
Tensión nominal (U_N )	70 V
Máxima tensión permisible de servicio dc (U_C )	75 V
Corriente nominal (I_L )	12 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 400 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 400 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 350 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 350 V
Resistencia serie por hilo	5 µH
Frecuencia límite hilo-hilo (f_G )	1 MHz
Capacidad hilo-hilo (C)	≤ 2 nF
Capacidad hilo-PG (C)	≤ 2 nF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tonillo / tornillo
Sección de conexión (rígido)	0,5-6 mm²
Sección de conexión (flexible)	0,5-4 mm²
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	rojo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Contacto de señalización a distancia	contacto normalmente cerrado
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Potencia de conmutación AC	250 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm²

Se ha añadido el artículo 918420 a favoritos.

Ir a favoritos

El artículo 918420 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

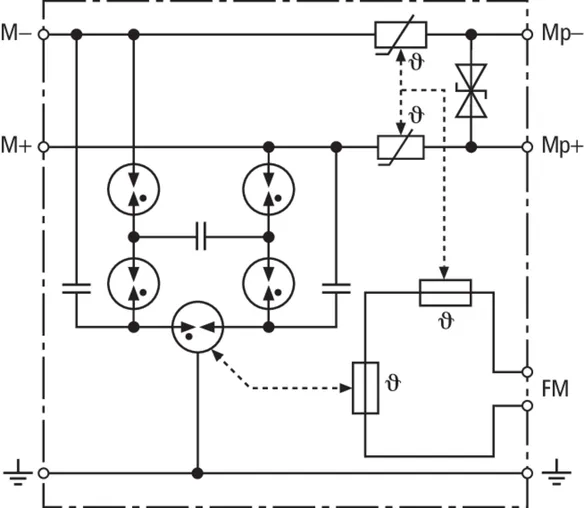

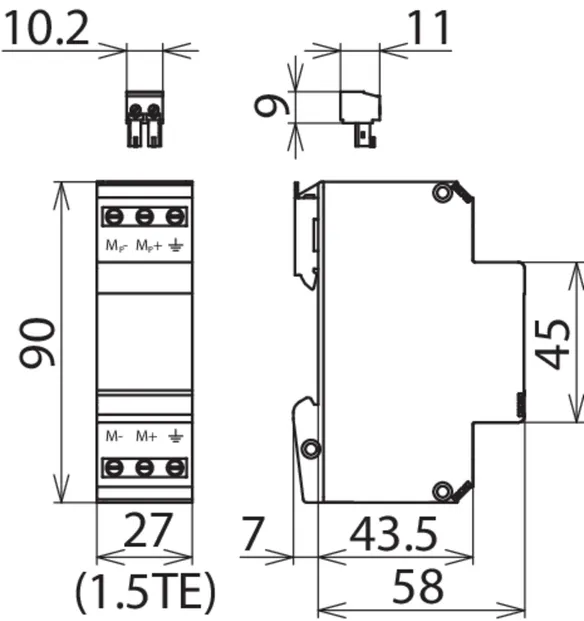

BVT KKS APD

Descargador combinado energéticamente coordinado para la protección del circuito de medida de la tensión (color amarillo). Contacto de señalización a distancia enchufable (contacto abierto) para la indicación de sobrecarga (control térmico de los circuitos del descargador). Se recomienda su instalación en carcasas de chapa de acero. Por el control capacitivo, se alcanza un bajo impulso de la tensión de cebado.

1 Producto

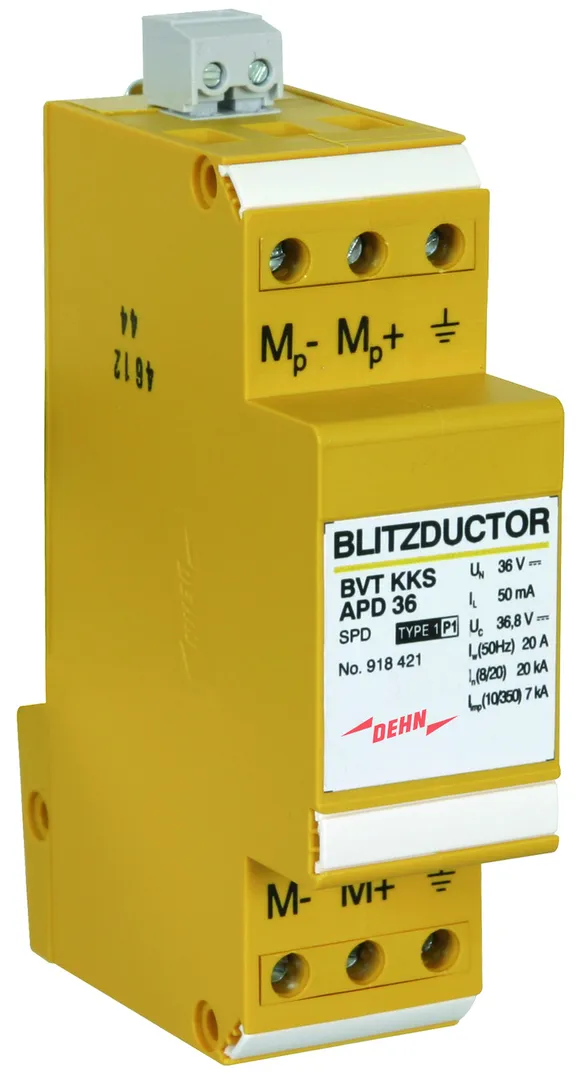

N.º art. 918421 BVT KKS APD 36

GTIN 4013364094901, N.º de arancel aduanero (EU): 85363010, Peso bruto: 130.30 g, Empaquetado: 1.00 unidad(es)

Predecesor

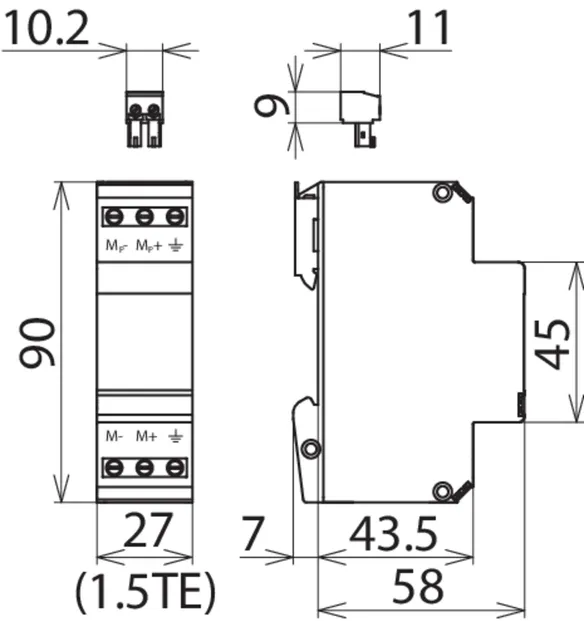

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio dc: 36,8 V
Corriente nominal: 0,05 A
C2 Corriente nominal de descarga (8/20 µs) total: 40 kA

Producto DEHN
Tipo: BVT KKS APD 36
art. no.: 918421
o equivalente

Certificados

Datos técnicos

Clase de descargador	M
Máxima tensión permisible de servicio dc (U_C )	36,8 V
Corriente nominal (I_L )	0,05 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Resistencia serie por hilo	55 ohmios
Contacto de señalización a distancia	contacto normalmente cerrado

Clase de descargador	M
Tensión nominal (U_N )	36 V
Máxima tensión permisible de servicio dc (U_C )	36,8 V
Corriente nominal (I_L )	0,05 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	3,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	7 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	40 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 800 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Resistencia serie por hilo	55 ohmios
Frecuencia límite hilo-hilo (f_G )	4 dB para 1 MHz (100 Ω)
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 10 pF
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	tonillo / tornillo
Sección de conexión (rígido)	0,5-6 mm²
Sección de conexión (flexible)	0,5-4 mm²
Toma de tierra a través de	borna atornillable
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Contacto de señalización a distancia	contacto normalmente cerrado
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Potencia de conmutación AC	250 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm²

Se ha añadido el artículo 918421 a favoritos.

Ir a favoritos

El artículo 918421 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Detalles
