BUStector

Descargador para Buses KNX / EIB
Necesidades mínimas de espacio por la forma de construcción del protector en KNX / EIB
Verificación de sistema con certificado EIBA

Detalles

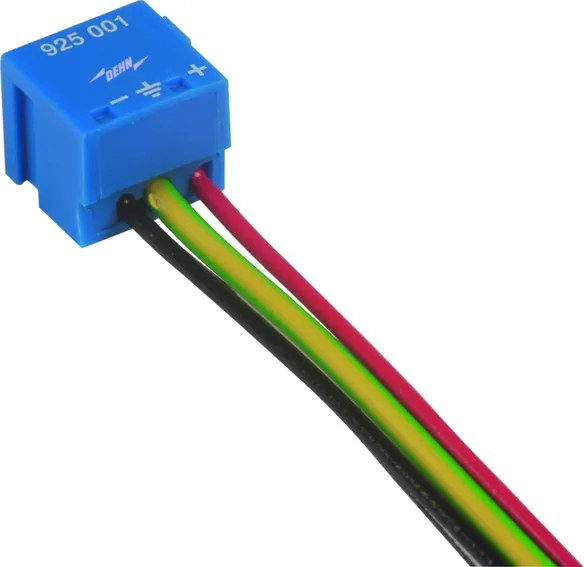

Descargador de sobretensiones con diseño terminal de bus KNX adaptado a la resistencia de aparatos de sistemas KNX/EIB. Homologación EIBA.

1 Producto

GTIN 4013364047365, N.º de arancel aduanero (EU): 85363010, Peso bruto: 10.10 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Tensión máxima permanente DC: 45 V
C2 Corriente nominal de descarga por hilo: 5 kA

Producto DEHN
Tipo: BT 24
art. no.: 925001
o equivalente

Certificados

Datos técnicos

Clase de descargador	B
Tensión máxima permanente DC (U_C )	45 V
Corriente nominal (I_L )	6 A
D1 Corriente nominal de rayo (10/350 µs) por hilo	1 kA
C2 Corriente nominal de descarga por hilo (I_n )	5 kA
Frecuencia límite hilo-hilo (f_G )	70 MHz
Certificaciones	EIBA-Zertifizierung Nr. Z 32/1399/95

Clase de descargador	B
Tensión nominal (U_N )	24 V
Tensión máxima permanente DC (U_C )	45 V
Corriente nominal (I_L )	6 A
D1 Corriente nominal de rayo (10/350 µs) por hilo	1 kA
C2 Corriente nominal de descarga por hilo (I_n )	5 kA
Nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 1200 V
Nivel de protección hilo-PG para I_nC2 (U_P )	≤ 650 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 750 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Frecuencia límite hilo-hilo (f_G )	70 MHz
Capacitancia hilo-hilo	≤ 10 pF
Capacitancia hilo-PG	≤ 10 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20

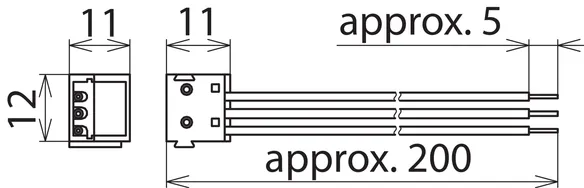

Conexión entrada/salida	contactos de resorte diámetro 1 mm / cables de conexión Ø 0.8 mm
Toma de tierra a través de	cable 0.75 mm², longitud 200 mm
Material de la carcasa	termoplástico
Color	azul
Normas de verificación	IEC 61643-21
Certificaciones	EIBA-Zertifizierung Nr. Z 32/1399/95
