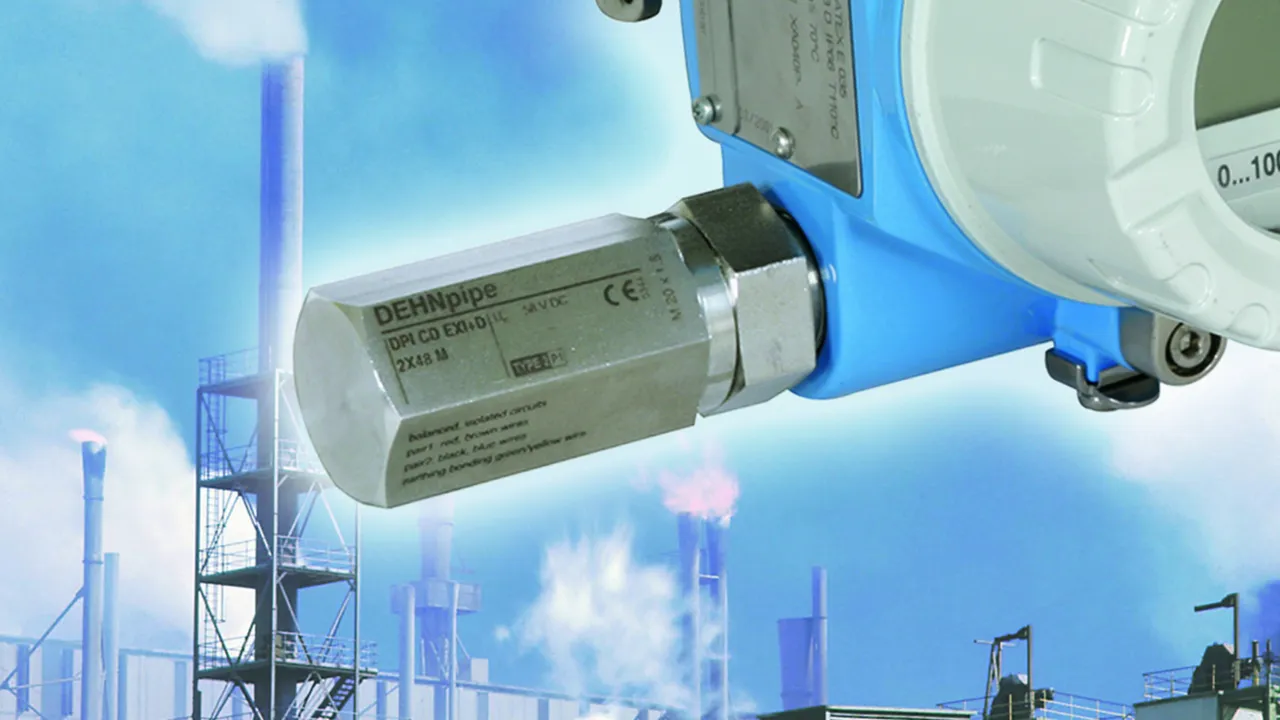

DEHNpipe

Descargador de sobretensiones para atornillar en dispositivos de campo

En cableado paralelo o en serie
En acero inoxidable resistente a la corrosión
Disponible descargador para proteger una segunda interfaz (lado de datos o lado de energía)

Variantes para aplicaciones Ex (i) y Ex (d)

Para protección de circuitos de medida autoprotegidos y sistemas de Bus Ex (i)
Ejecución en encapsulado antideflagrante Ex (d)

Muchas certificacionesCertificaciones según el DPS: IECEx, ATEX, FISCO, CSA Hazloc

Detalles

lorem ipsum — Variante para cableado de paso.

Ejecución robusta en acero inoxidable resistente a la corrosión.

DPI MD

Descargador de dos etapas coordinado energéticamente, sin corrientes de fuga a tierra, para señales de 4-20 mA con rosca M20 x 1.5 (hembra/macho). Puesta a tierra del blindaje directa, indirecta o sin toma de tierra. Los racores del cable deben solicitarse por separado.

1 Producto

N.º art. 929941 DPI MD 24 M 2S

GTIN 4013364098152, N.º de arancel aduanero (EU): 85363010, Peso bruto: 187.40 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 14 MHz

Producto DEHN
Tipo: DPI MD 24 M 2S
art. no.: 929941
o equivalente

Certificados

Datos técnicos

Clase DPS	Q
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	14 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Certificaciones	SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	Q
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) pantalla-PG (I_n )	20 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 650 V
Tensión del nivel de protección pantalla-PG para I_nC2 (U_P )	≤ 650 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 500 V
Tensión del nivel de protección pantalla-PG aa 1 kV/µs C3 (U_P )	≤ 600 V
Frecuencia límite hilo-hilo (f_G )	14 MHz
Capacidad hilo-hilo (C)	≤ 400 pF
Capacidad hilo-PG (C)	≤ 20 pF
Capacidad pantalla-PG (C)	≤ 15 pF
Resistencia serie por hilo	2.2 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección con racor de cable	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Conexión (entrada/salida)	tornillo / cable de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0.08-2.5 mm²
Sección de conexión, flexible	0.08-1.5 mm²
Toma de tierra a través de	carcasa o anillo de tierra (accesorios)
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	SIL
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929941 a favoritos.

Ir a favoritos

El artículo 929941 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI ME

Descargador de dos etapas coordinado energéticamente con descargadores de gas y diodos a tierra. Para interfaces asimétricas con rosca ¹/₂-14 NPT (macho/macho). El cable de puesta a tierra está cableado a través del descargador de sobretensiones.

1 Producto

N.º art. 929921 DPI ME 24 N A2G

GTIN 4013364098169, N.º de arancel aduanero (EU): 85363010, Peso bruto: 255.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI ME 24 N A2G
art. no.: 929921
o equivalente

Certificados

Datos técnicos

Clase DPS	Q
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho / ¹/₂-14 NPT rosca macho
Certificaciones	UL, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	Q
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 120 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 98 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 49 V
Capacidad hilo-hilo (C)	≤ 250 pF
Capacidad hilo-PG (C)	≤ 450 pF
Resistencia serie por hilo	4.7 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho / ¹/₂-14 NPT rosca macho
Conexión (entrada/salida)	cables de conexión AWG 16
Longitud del cable de conexión	500 mm
Toma de tierra a través de	carcasa y cable de conexión
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	UL, SIL
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929921 a favoritos.

Ir a favoritos

El artículo 929921 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI MD EX

Descargador de sobretensiones de dos etapas, coordinado energéticamente, con circuito de protección de baja capacidad para protección de circuitos de medida con seguridad intrínseca y sistemas de bus. Cumple con requerimientos FISCO. Resistencia de aislamiento > 500 V a tierra. Los racores de cables deben solicitarse por separado.

2 Productos

N.º art. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, N.º de arancel aduanero (EU): 85363010, Peso bruto: 185.80 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 7 MHz

Producto DEHN
Tipo: DPI MD EX 24 M 2
art. no.: 929960
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	7 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.5 A
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1100 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 49 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Frecuencia límite hilo-hilo (f_G )	7 MHz
Capacidad hilo-hilo (C)	≤ 850 pF
Capacidad hilo-PG (C)	≤ 15 pF
Resistencia serie por hilo	1.8 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Conexión (entrada/salida)	tornillo / cables de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0.08-2.5 mm²
Sección de conexión, flexible	0.08-1.5 mm²
Toma de tierra a través de	carcasa
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Certificaciones CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929960 a favoritos.

Ir a favoritos

El artículo 929960 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, N.º de arancel aduanero (EU): 85363010, Peso bruto: 185.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador coordinado de dos etapas
DEHNpipe DPI MD EX 24 N 2
Descargador de sobretensiones tipo 2 / P1
DEHNpipe, compropado según la EN 61643-21
y coordinado energéticamente según la
IEC 61643-22, en V2A, IP 67,
Diseño de la carcasa de 2 piezas
en versión Ex (i),
para atornillar en dispositivos de campo
con medición a dos puntas,
protección serial por un par de hilos
funcionando libre de potencial
así como interfaces simétricas
según NAMUR NE 21.
Máxima tensión permisible de servicio DC: 34,8 V
Corriente nominal: 0,5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 7 MHz

Producto DEHN
Tipo: DPI MD EX 24 N 2
art. no.: 929965
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	34,8 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	7 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca interior / ¹/₂-14 NPT rosca exterior
Certificaciones	ATEX, IECEx, CCC, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34,8 V
Máxima tensión permisible de servicio AC (U_C )	24,5 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.5 A
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1100 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 49 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Frecuencia límite hilo-hilo (f_G )	7 MHz
Capacidad hilo-hilo (C)	≤ 850 pF
Capacidad hilo-PG (C)	≤ 15 pF
Resistencia serie por hilo	1,8 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca interior / ¹/₂-14 NPT rosca exterior
Conexión (entrada/salida)	tornillo / cables de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0,08-2,5 mm²
Sección de conexión, flexible	0,08-1,5 mm²
Toma de tierra a través de	carcasa
Material de la carcasa	INOX (V2A)
Color	pelado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, SIL
Certificaciones ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929965 a favoritos.

Ir a favoritos

El artículo 929965 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXI

Descargador de sobretensiones con circuito de protección de baja capacidad para protección de circuitos de medida con seguridad intrínseca y sistemas de bus. Cumple con requerimientos FISCO. Resistencia de aislamiento > 500 V a tierra.

2 Productos

N.º art. 929961 DPI CD EXI 24 M

GTIN 4013364101784, N.º de arancel aduanero (EU): 85363010, Peso bruto: 183.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 67 MHz

Producto DEHN
Tipo: DPI CD EXI 24 M
art. no.: 929961
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.55 A
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929961 a favoritos.

Ir a favoritos

El artículo 929961 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929963 DPI CD EXI 24 N

GTIN 4013364101807, N.º de arancel aduanero (EU): 85363010, Peso bruto: 196.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.55 A
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929963 a favoritos.

Ir a favoritos

El artículo 929963 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXD

Descargador de sobretensiones antideflagrante, con circuito de protección de baja capacidad para protección de circuitos de medida y sistemas de bus en atmosferas potencialmente explosivas. Resistencia de aislamiento > 500 V a tierra. Homologado según normas CSA y USA Hazloc.

2 Productos

N.º art. 929962 DPI CD EXD 24 M

GTIN 4013364101791, N.º de arancel aduanero (EU): 85363010, Peso bruto: 183.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929962 a favoritos.

Ir a favoritos

El artículo 929962 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929964 DPI CD EXD 24 N

GTIN 4013364101814, N.º de arancel aduanero (EU): 85363010, Peso bruto: 183.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929964 a favoritos.

Ir a favoritos

El artículo 929964 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD HF EXD

Descargador de sobretensiones antideflagrante, con circuito de protección de baja capacidad coordinado energéticamente, para protección de circuitos de medida y sistemas de bus en atmosferas potencialmente explosivas.

1 Producto

N.º art. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, N.º de arancel aduanero (EU): 85363010, Peso bruto: 285.60 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 6 V
Corriente nominal a 80 °C: 0.1 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA
Frecuencia límite hilo-hilo: 100 MHz

Producto DEHN
Tipo: DPI CD HF EXD 5 M
art. no.: 929971
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	6 V
Corriente nominal a 80 °C (I_L )	0.1 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	100 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	5 V
Máxima tensión permisible de servicio DC (U_C )	6 V
Máxima tensión permisible de servicio AC (U_C )	4.2 V
Corriente nominal a 80 °C (I_L )	0.1 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 12 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Frecuencia límite hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 40 pF
Capacidad hilo-PG (C)	≤ 30 pF
Resistencia serie por hilo	4.7 Ω
Temperatura de funcionamiento (T_U) para ATEX / IECEx	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	300 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V2A)
Color	metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929971 a favoritos.

Ir a favoritos

El artículo 929971 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXD 230 24

Descargador de sobretensiones antideflagrante para la protección del suministro de energía 120/230 V e interfaces de datos a 24 V de equipos de campo situados en atmosferas potencialmente explosivas (zonas 1 y 2).
Seguridad aumentada gracias al circuito Y para la línea de alimentación 120/230 V.

II 2 G Ex d IIC T5/T6 versión de aplicación universal en zonas peligrosas 1 y 2. Homologado según normas CSA y USA Hazloc.

2 Productos

N.º art. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, N.º de arancel aduanero (EU): 85363010, Peso bruto: 280.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal a 80 °C: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI CD EXD 230 24 M
art. no.: 929969
o equivalente

Certificados

Datos técnicos

Protección del lado de datos
Clase DPS	U
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Fusible previo máximo	16 A gG o B 16 A

Protección del lado de datos
Clase DPS	U
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 900 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 850 V
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certificaciones IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001026
Clasificación SIL	hasta SIL3 *⁾
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Tensión nominal AC (U_N )	120/230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
C2 Corriente nominal de descarga total (8/20 µs) L-N (I_n )	3 kA
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Tensión del nivel de protección L/N-PE (U_P )	≤ 1.5 kV
Máxima corriente de descarga L-N (I_max )	3 kA
Fusible previo máximo	16 A gG o B 16 A
Capacidad de cortocircuito con fusible previo de 16 A gG	6 kA_eff
Tensión (TOV) L-N (U_T )	335 V / 5 s
Tensión (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Tensión (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicación del dispositivo de desconexión	fusible aguas arriba

Se ha añadido el artículo 929969 a favoritos.

Ir a favoritos

El artículo 929969 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, N.º de arancel aduanero (EU): 85363010, Peso bruto: 273.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal a 80 °C: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI CD EXD 230 24 N
art. no.: 929970
o equivalente

Certificados

Datos técnicos

Protección del lado de datos
Clase DPS	U
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Fusible previo máximo	16 A gG o B 16 A

Protección del lado de datos
Clase DPS	U
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 900 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 850 V
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certificaciones IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001026
Clasificación SIL	hasta SIL3 *⁾
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Tensión nominal AC (U_N )	120 / 230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
C2 Corriente nominal de descarga total (8/20 µs) L-N (I_n )	3 kA
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Tensión del nivel de protección L/N-PE (U_P )	≤ 1.5 kV
Máxima corriente de descarga L-N (I_max )	3 kA
Fusible previo máximo	16 A gG o B 16 A
Capacidad de cortocircuito con fusible previo de 16 A gG	6 kA_eff
Tensión (TOV) L-N (U_T )	335 V / 5 s
Tensión (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Tensión (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicación del dispositivo de desconexión	fusible aguas arriba

Se ha añadido el artículo 929970 a favoritos.

Ir a favoritos

El artículo 929970 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXI+D 2X24

Descargador de sobretensiones antideflagrante de aplicación en atmosferas potencialmente explosivas para protección de dos interfaces de datos a 24 V.

2 Productos

N.º art. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 36 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X24 M
art. no.: 929950
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	36 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25.4 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 2000 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929950 a favoritos.

Ir a favoritos

El artículo 929950 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máxima tensión permisible de servicio DC: 36 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X24 N
art. no.: 929951
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	36 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25.4 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 2000 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929951 a favoritos.

Ir a favoritos

El artículo 929951 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXI+D 2X48

Descargador de sobretensiones antideflagrante de aplicación en atmosferas potencialmente explosivas para protección de dos interfaces de datos a 48 V.

2 Productos

N.º art. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Máxima tensión permisible de servicio DC: 58 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X48 M
art. no.: 929952
o equivalente

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	58 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	48 V
Máxima tensión permisible de servicio DC (U_C )	58 V
Máxima tensión permisible de servicio AC (U_C )	41 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 95 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 80 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 1200 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex d IIC T5 o T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929952 a favoritos.

Ir a favoritos

El artículo 929952 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Máxima tensión permisible de servicio DC: 58 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X48 N
art. no.: 929953
o equivalente

Datos técnicos

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	58 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rsoca macho
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	48 V
Máxima tensión permisible de servicio DC (U_C )	58 V
Máxima tensión permisible de servicio AC (U_C )	41 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 95 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 80 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 1200 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rsoca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 929953 a favoritos.

Ir a favoritos

El artículo 929953 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNpipe

Detalles

DPI MD

N.º art. 929941 DPI MD 24 M 2S

Debe estar registrado para descargar 929941.stp.

Debe estar registrado para descargar 929941.igs.

Debe estar registrado para descargar 929941.jt.

Debe estar registrado para descargar 929941.dwg.

Debe estar registrado para descargar 929941m_D.dxf.

Debe estar registrado para descargar DEHN.929941.wspak.

Debe estar registrado para descargar DEHN.929941.edz.

Se ha añadido el artículo 929941 a favoritos.

El artículo 929941 ha sido añadido a la cesta de compra.

DPI ME

N.º art. 929921 DPI ME 24 N A2G

Debe estar registrado para descargar 929921.stp.

Debe estar registrado para descargar 929921.igs.

Debe estar registrado para descargar 929921.jt.

Debe estar registrado para descargar 929921.dwg.

Debe estar registrado para descargar 929921m_D.dxf.

Debe estar registrado para descargar DEHN.929921.wspak.

Debe estar registrado para descargar DEHN.929921.edz.

Se ha añadido el artículo 929921 a favoritos.

El artículo 929921 ha sido añadido a la cesta de compra.

DPI MD EX

N.º art. 929960 DPI MD EX 24 M 2

Debe estar registrado para descargar 929960.stp.

Debe estar registrado para descargar 929960.igs.

Debe estar registrado para descargar 929960.jt.

Debe estar registrado para descargar 929960.dwg.

Debe estar registrado para descargar 929960m_D.dxf.

Debe estar registrado para descargar DEHN.929960.wspak.

Debe estar registrado para descargar DEHN.929960.edz.

Se ha añadido el artículo 929960 a favoritos.

El artículo 929960 ha sido añadido a la cesta de compra.

N.º art. 929965 DPI MD EX 24 N 2

Debe estar registrado para descargar 929965.dxf.

Debe estar registrado para descargar DEHN.929965.wspak.

Debe estar registrado para descargar DEHN.929965.edz.

Se ha añadido el artículo 929965 a favoritos.

El artículo 929965 ha sido añadido a la cesta de compra.

DPI CD EXI

N.º art. 929961 DPI CD EXI 24 M

Debe estar registrado para descargar 929961.stp.

Debe estar registrado para descargar 929961.igs.

Debe estar registrado para descargar 929961.jt.

Debe estar registrado para descargar 929961.dwg.

Debe estar registrado para descargar 929961m_D.dxf.

Debe estar registrado para descargar DEHN.929961.wspak.

Debe estar registrado para descargar DEHN.929961.edz.

Se ha añadido el artículo 929961 a favoritos.

El artículo 929961 ha sido añadido a la cesta de compra.

N.º art. 929963 DPI CD EXI 24 N

Debe estar registrado para descargar 929963.stp.

Debe estar registrado para descargar 929963.igs.

Debe estar registrado para descargar 929963.jt.

Debe estar registrado para descargar 929963.dwg.

Debe estar registrado para descargar 929963_964m_D.dxf.

Debe estar registrado para descargar DEHN.929963.wspak.

Debe estar registrado para descargar DEHN.929963.edz.

Se ha añadido el artículo 929963 a favoritos.

El artículo 929963 ha sido añadido a la cesta de compra.

DPI CD EXD

N.º art. 929962 DPI CD EXD 24 M

Debe estar registrado para descargar 929961.stp.

Debe estar registrado para descargar 929961.igs.

Debe estar registrado para descargar 929961.jt.

Debe estar registrado para descargar 929961.dwg.

Debe estar registrado para descargar 929961_962m_D.dxf.

Debe estar registrado para descargar DEHN.929962.wspak.

Debe estar registrado para descargar DEHN.929962.edz.

Se ha añadido el artículo 929962 a favoritos.

El artículo 929962 ha sido añadido a la cesta de compra.

N.º art. 929964 DPI CD EXD 24 N

Debe estar registrado para descargar 929963.stp.

Debe estar registrado para descargar 929963.igs.

Debe estar registrado para descargar 929963.jt.

Debe estar registrado para descargar 929963.dwg.

Debe estar registrado para descargar 929963_964m_D.dxf.

Debe estar registrado para descargar DEHN.929964.wspak.
