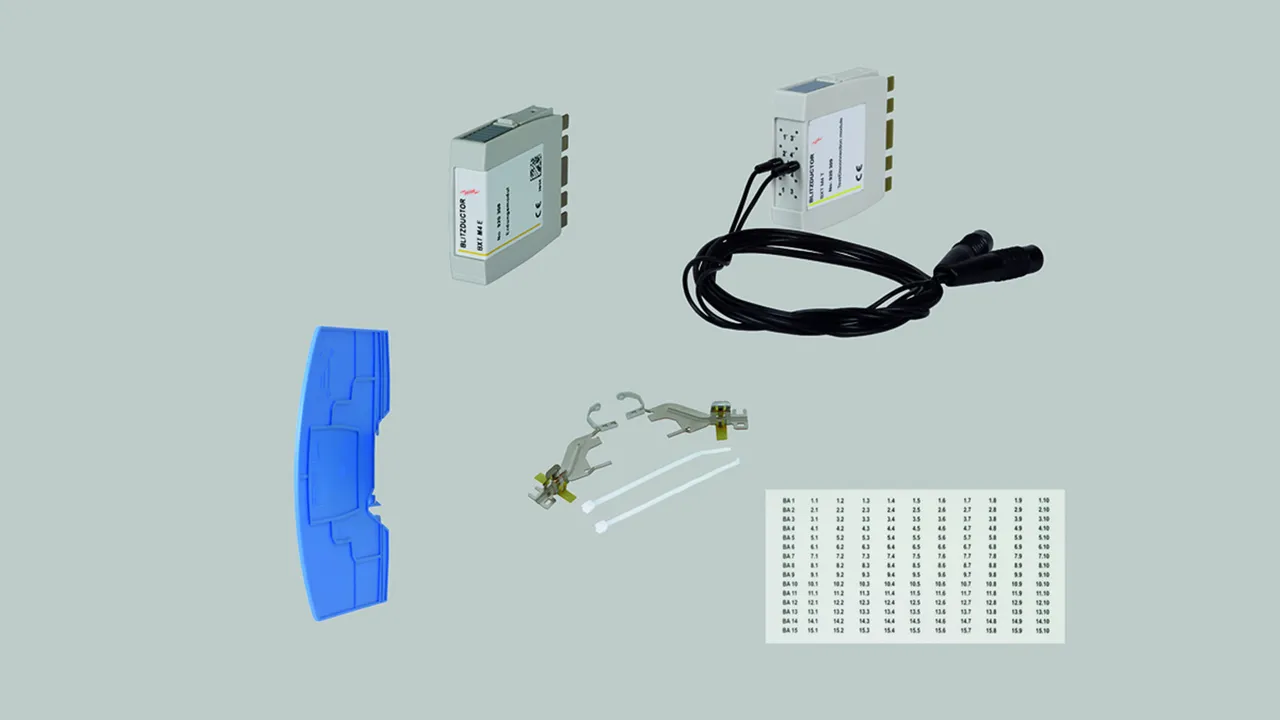

Accesorios para BLITZDUCTOR SP/XT/XTU

Módulo de tierra

El módulo enchufable de tierra conecta todos los hilos de la base del BLITZDUCTOR SP/XT/XTU con el sistema de tierra equipotencial. Los hilos sin servicio pero cableados en la base se conectan directamente a la puesta a tierra.

1 Producto

N.º art. 920308 BXT M4 E

GTIN 4013364109209, N.º de arancel aduanero (EU): 85369010, Peso bruto: 29.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Producto DEHN
Tipo: BXT M4 E
art. no.: 920308
o equivalente

Certificados



Datos técnicos

D1 Corriente de impulso de rayo total (10/350 µs) (Iimp ) 10 kA
Enchufable en base

Se ha añadido el artículo 920308 a favoritos.

Ir a favoritos

El artículo 920308 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Módulo de prueba/separación

En módulo de prueba/separación interrumpe los cables conectados a la base del BLITZDUCTOR SP/XT/XTU y los lleva a un casquillo de prueba en la parte frontal del módulo. De este modo resulta posible efectuar mediciones en la instalación sin necesidad de desconectar los conductores de la base.

1 Producto

N.º art. 920309 BXT M4 T

GTIN 4013364109193, N.º de arancel aduanero (EU): 85369010, Peso bruto: 24.60 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Accesorios: 2 cables de medida (1 m), bolsa de protección

Producto DEHN
Tipo: BXT M4 T
art. no.: 920309
o equivalente

Certificados



Datos técnicos

Máx. tensión permisible de servicio DC (UC ) 180 V
Corriente nominal a 80 °C (IL ) 1.0 A
Resistencia 0.1 Ω
Enchufable en base
Conectores de prueba dorados, 1 mm
Accesorios 2 cables de medida (1 m), bolsa de protección

Se ha añadido el artículo 920309 a favoritos.

Ir a favoritos

El artículo 920309 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Sistema de rotulación BA1-BA15

2 x 165 etiquetas adhesivas para la rotulación de los dipositivos de supervisión DRC MCM XT (BA1 hasta BA15) y números consecutivos de los módulos del BXT (1.1-1-10 hasta 15.1-15.10).

1 Producto

N.º art. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, N.º de arancel aduanero (EU): 39199080, Peso bruto: 5.60 g/PAK, Empaquetado: 1.00 PAK

Figuras

Más información



Producto DEHN
Tipo: BS BA1 BA15 BXT
art. no.: 920398
o equivalente



Datos técnicos

Dimensiones (an x al) 13 x 7 mm

Se ha añadido el artículo 920398 a favoritos.

Ir a favoritos

El artículo 920398 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Bornas de contacto EMC

Dos terminales de conexión para el lado protegido y desprotegido de un BLITZDUCTOR SP/XT/XTU para un apantallamiento duradero y de baja impedancia del cable de señal apantallado. Con tapón aislante para la puesta a tierra indirecta del apantallamiento (solo BXT), con bridas de cable y banda aislante. Utilizable para los tipos BXT(U) ML2 ...S ... / BSP M2 ... (solo tratamiento directo de la pantalla).

1 Producto

N.º art. 920395 SAK BXT LR

GTIN 4013364118157, N.º de arancel aduanero (EU): 85369095, Peso bruto: 12.00 g/PAK, Empaquetado: 1.00 PAK

Predecesor

Figuras

Más información


Rango de apriete: 3-10 mm
Accesorios: tapón aislante, brida de cable, banda aislante

Producto DEHN
Tipo: SAK BXT LR
art. no.: 920395
o equivalente

Certificados



Datos técnicos

D1 Corriente de impulso de rayo (10/350 µs) 5 kA
Enchufable en bornas de conexión de BXT BAS / BSP BAS 4
Accesorios tapón aislante, brida de cable, banda aislante

Se ha añadido el artículo 920395 a favoritos.

Ir a favoritos

El artículo 920395 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Separador

Durante el uso de los equipos de protección contra sobretensiones BLITZDUCTOR XT Ex (i) en circuitos eléctricos con seguridad intrínseca, se deben respetar las condiciones de montaje específicas.
Así, según la norma EN 60079-11; 2007 (VDE 0170-7), entre los circuitos eléctricos con seguridad intrínseca y sin ella (elementos de conexión como bornes de conexión), se debe mantener una distancia mínima (medida de hilo) de ≥ 50 mm.
SI se utilizan separadores Ex i de tipo TW DRC MCM EX, esta medida de hilo se cumple concatenando directamente los equipos.
Utilizable sobre todo en conexión con el DRC MCM XT para la monitorización de estado de módulos BXT. (1 paquete = 2 unidades)

1 Producto

N.º art. 910697 TW DRC MCM EX

GTIN 4013364123717, N.º de arancel aduanero (EU): 39269097, Peso bruto: 31.00 g/PAK, Empaquetado: 1.00 PAK

Figuras

Más información



Producto DEHN
Tipo: TW DRC MCM EX
art. no.: 910697
o equivalente



Datos técnicos

Para montaje en carril DIN 35 mm según EN 60715
