V NH / VA NH

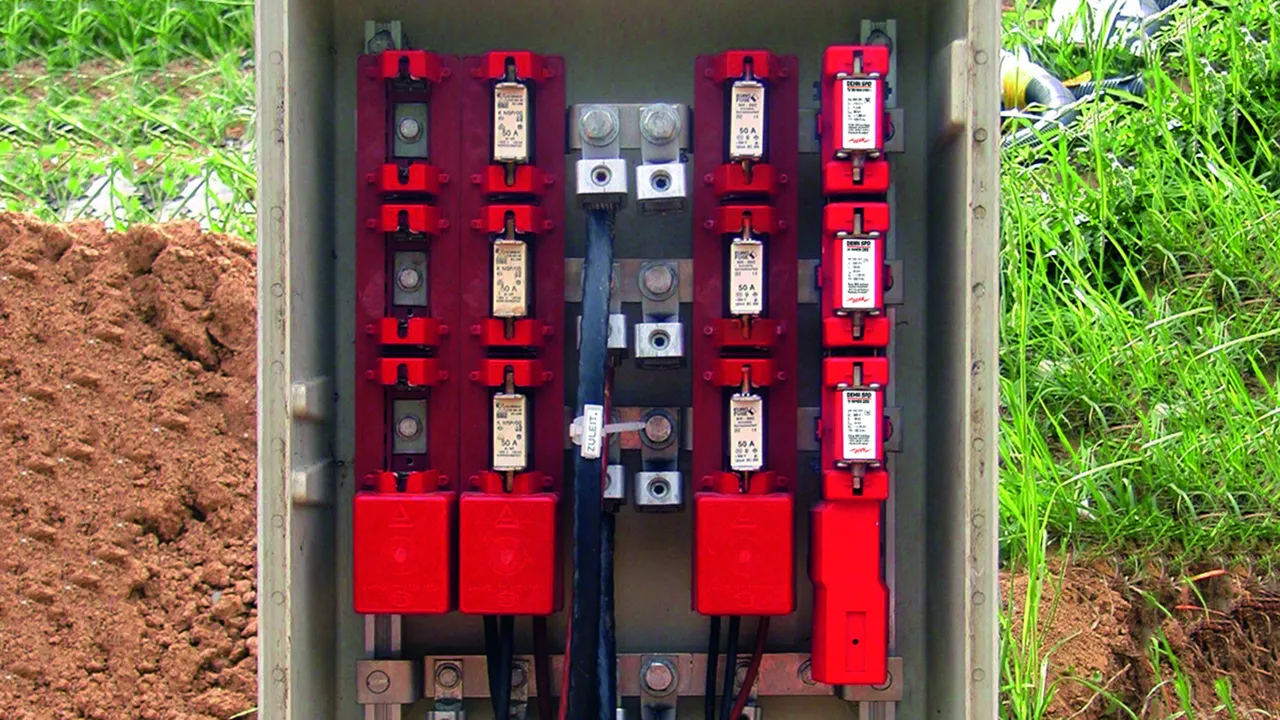

  • Descargador de sobretensiones para bases de fusibles NH (tamaños 00 y 1)
  • Varistor de óxido de zinc con dispositivo de vigilancia, dispositivo de separación y fusibles previos integrados (El tipo VA NH además con vía de chispas adicional conectada en serie)
  • Posibilidad de coordinación energética con descargadores de la familia de productos Red/Line
  • Indicación de fallos mediante salto de la clavija de señal

Detalles

lorem ipsum
lorem ipsum

V NH00 (FM)

Descargador de protección contra sobretensiones basado en varistor con fusible previo al descargador integrado para utilizar en ejecución de fusibles NH tamaño 00, opcionalmente disponible con indicador especial para señalización remota.

2 Productos

N.º art. 900261 V NH00 280

GTIN 4013364094352, N.º de arancel aduanero (EU): 85363030, Peso bruto: 191.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

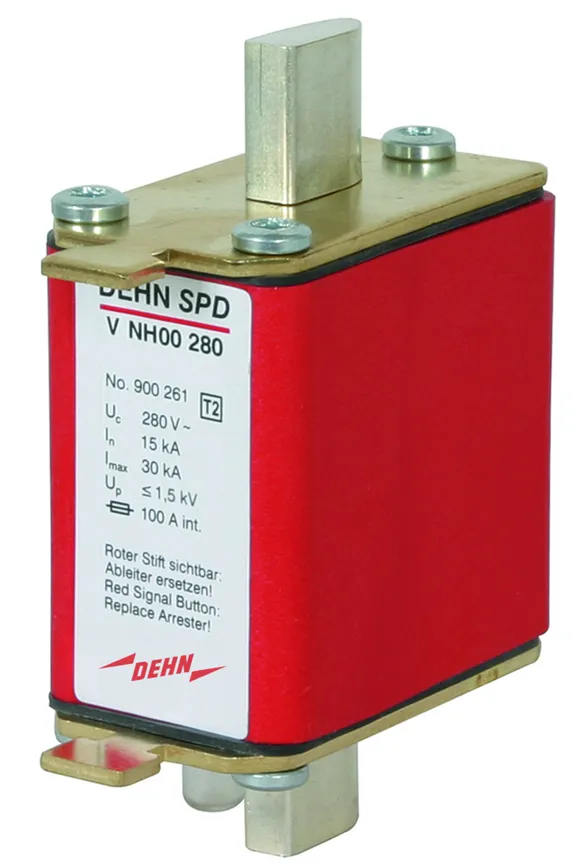

Descargador de sobretensiones V NH00 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: V NH00 280
art. no.: 900261
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 30 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere

Se ha añadido el artículo 900261 a favoritos.

El artículo 900261 ha sido añadido a la cesta de compra.

N.º art. 900263 V NH00 280 FM

GTIN 4013364094369, N.º de arancel aduanero (EU): 85363030, Peso bruto: 208.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

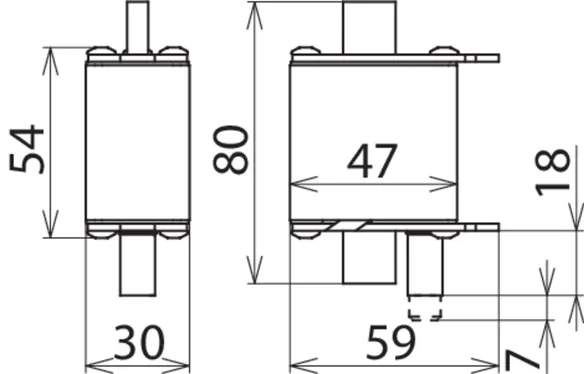

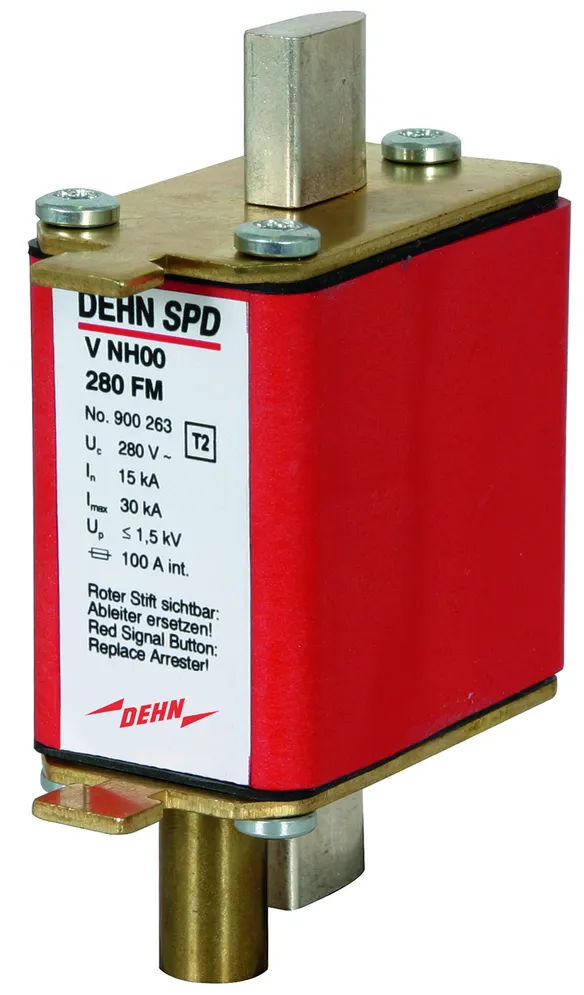

Descargador de sobretensiones V NH00 280 FM
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
con clavija de señal para la señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: V NH00 280 FM
art. no.: 900263
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 30 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere
Indicación de señalización remota señal roja (disparo a distancia 7 mm)

Se ha añadido el artículo 900263 a favoritos.

El artículo 900263 ha sido añadido a la cesta de compra.


V NH1

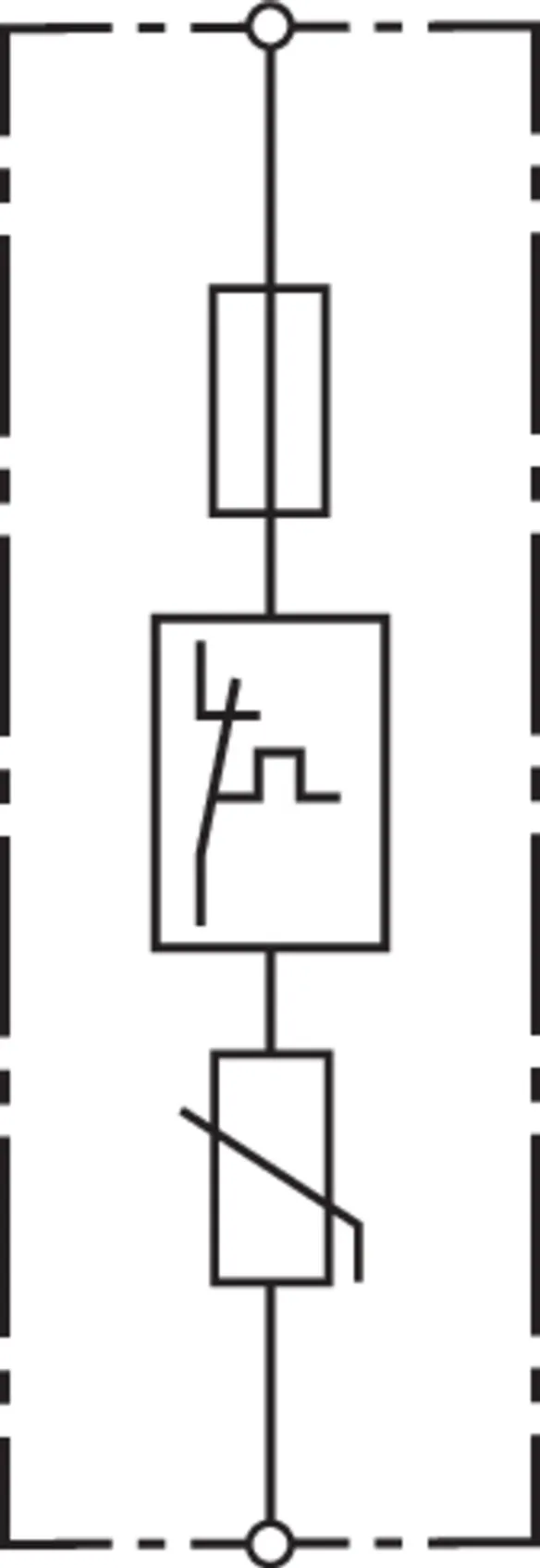

Descargador de sobretensiones basado en varistor con fusible previo al descargador integrado para su utilización en formato NH medida 1.

1 Producto

N.º art. 900270 V NH1 280

GTIN 4013364106703, N.º de arancel aduanero (EU): 85363030, Peso bruto: 243.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

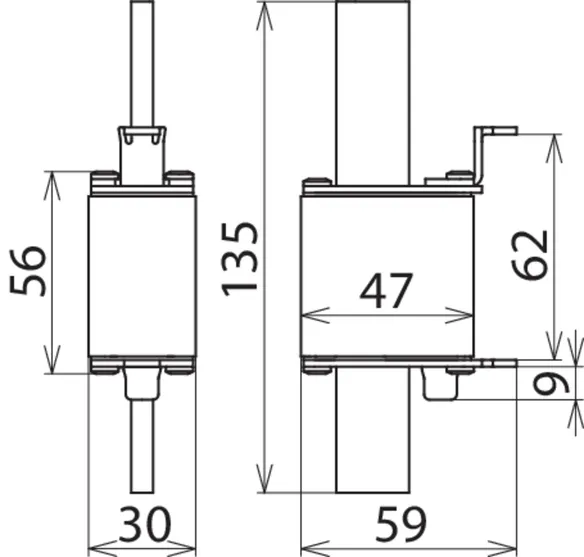

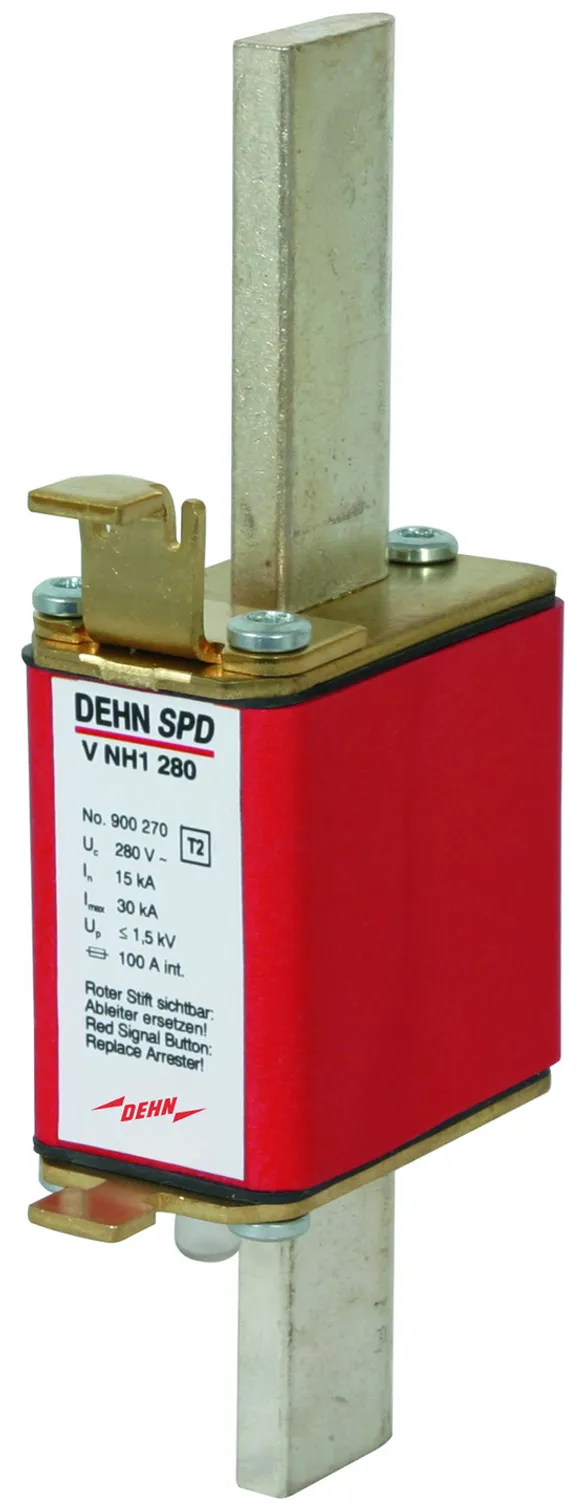

Descargador de sobretensiones V NH1 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 1
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

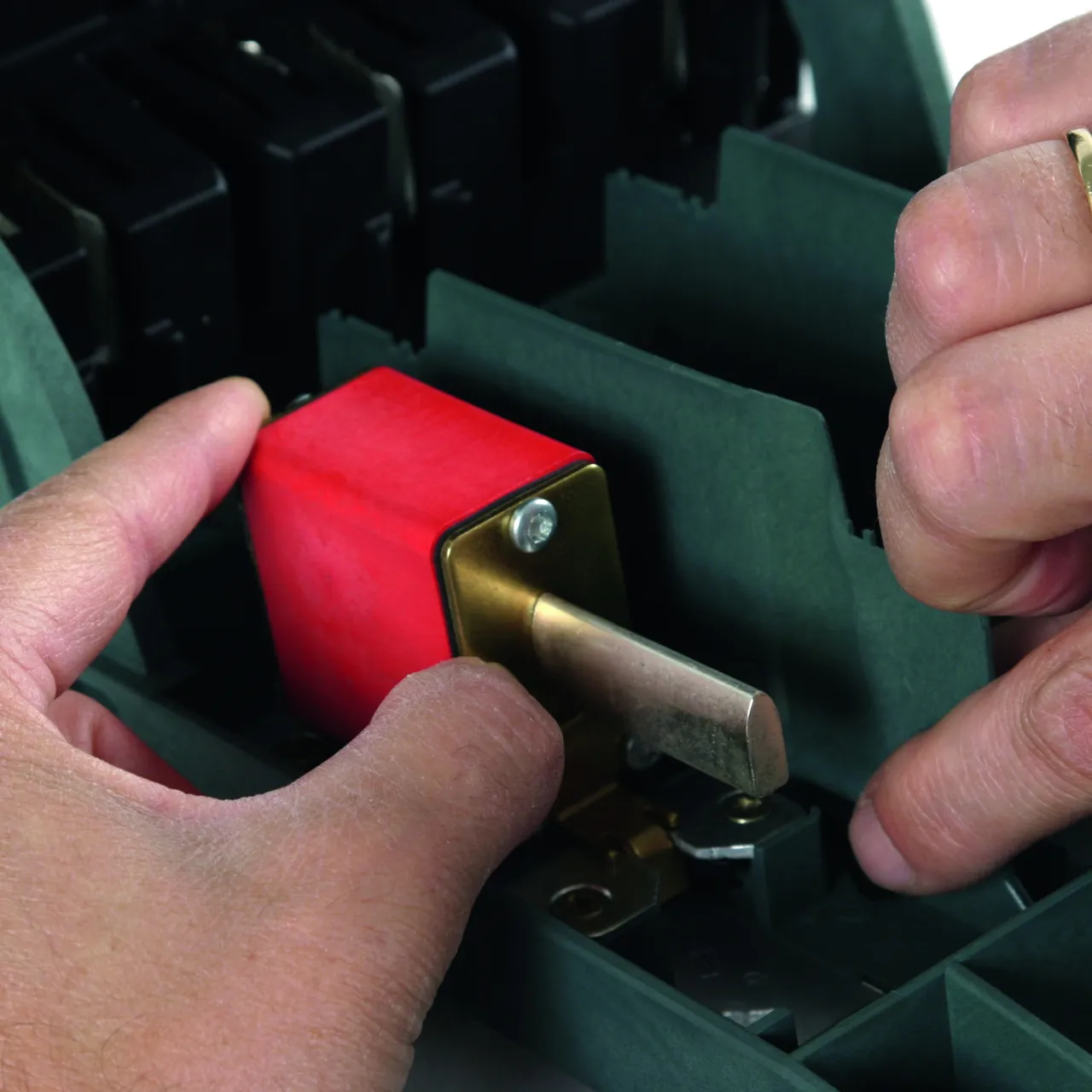

Montaje sobre bases de fusibles NH, tamaño 1; EN 50022

Producto DEHN
Tipo: V NH1 280
art. no.: 900270
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 30 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. No se requiere

Se ha añadido el artículo 900270 a favoritos.

El artículo 900270 ha sido añadido a la cesta de compra.


VA NH00 (FM)

Descargador de protección contra sobretensiones basado en varistor y vía de chispas conectados en serie con fusible previo al descargador integrado; para utilizar en ejecución de fusibles NH tamaño 00, opcionalmente disponible con indicador especial para señalización remota.

2 Productos

N.º art. 900262 VA NH00 280

GTIN 4013364072572, N.º de arancel aduanero (EU): 85363030, Peso bruto: 192.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

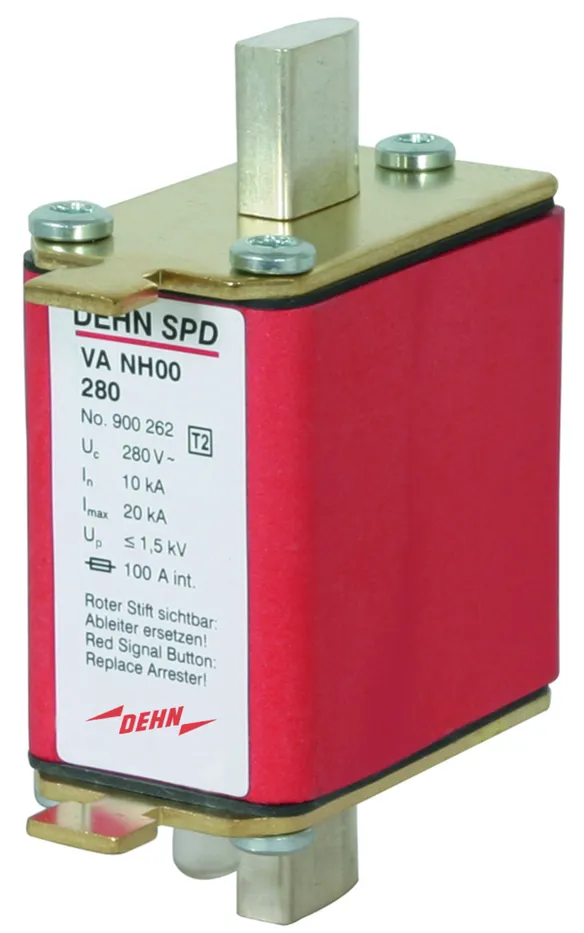

Descargador de sobretensiones VA NH00 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: VA NH00 280
art. no.: 900262
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 20 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere

Se ha añadido el artículo 900262 a favoritos.

El artículo 900262 ha sido añadido a la cesta de compra.

N.º art. 900264 VA NH00 280 FM

GTIN 4013364073661, N.º de arancel aduanero (EU): 85363030, Peso bruto: 170.90 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

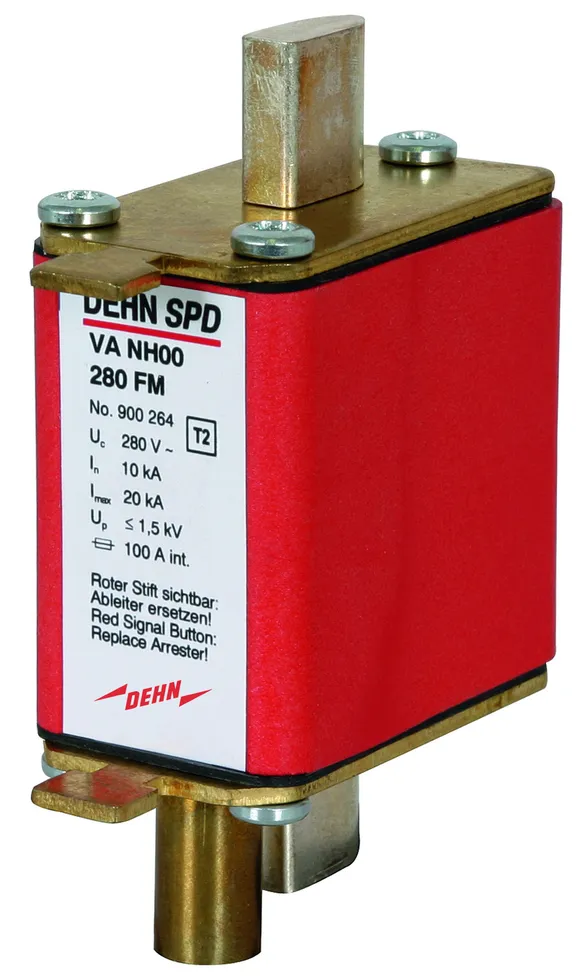

Descargador de sobretensiones VA NH00 280 FM
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
con clavija de señal para la señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: VA NH00 280 FM
art. no.: 900264
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 20 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere
Indicación de señalización remota disparo a distancia 7 mm

Se ha añadido el artículo 900264 a favoritos.

El artículo 900264 ha sido añadido a la cesta de compra.


VA NH1

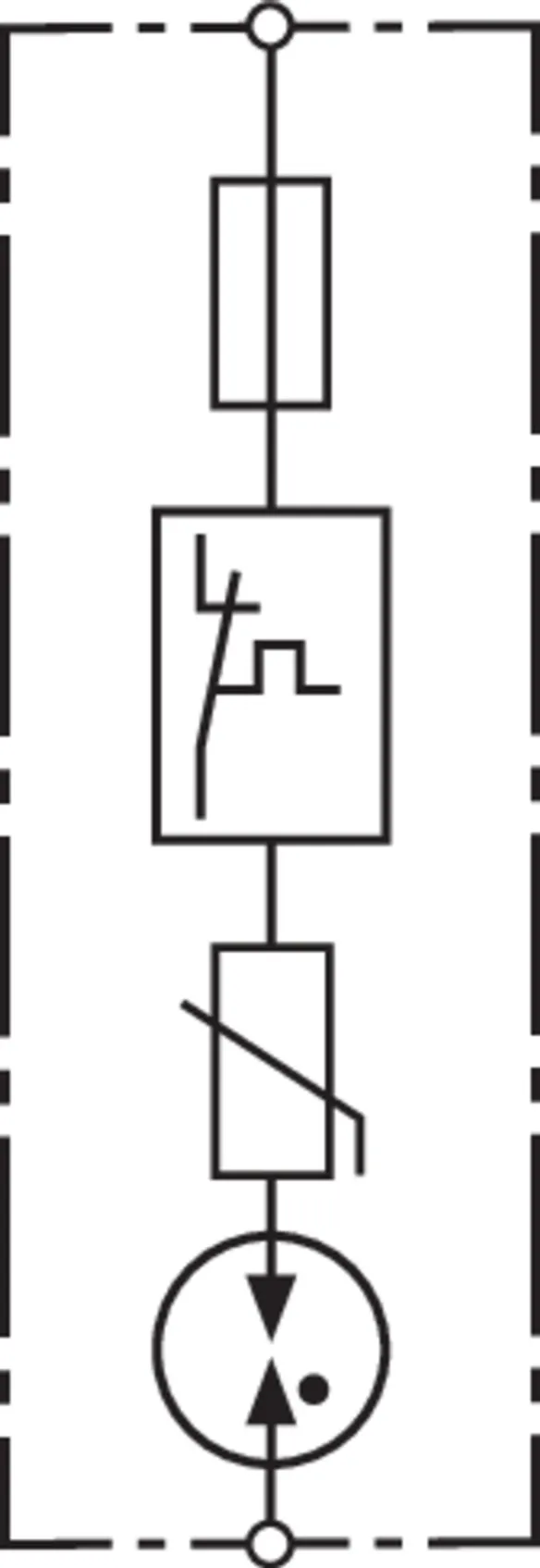

Descargador de sobretensiones basado en varistor y vía de chispas conectados en serie; para su utilización en bases de fusibles NH medida 1.

1 Producto

N.º art. 900271 VA NH1 280

GTIN 4013364106710, N.º de arancel aduanero (EU): 85363030, Peso bruto: 243.50 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

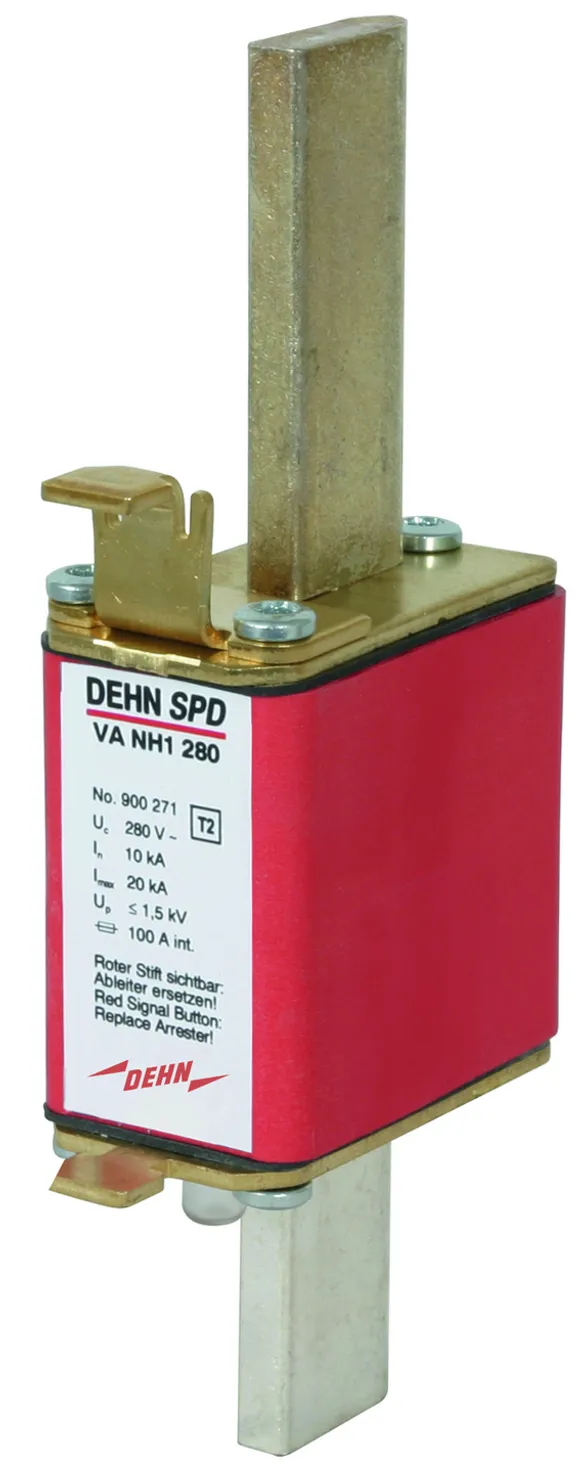

Descargador de sobretensiones VA NH1 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 1
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 1

Producto DEHN
Tipo: VA NH1 280
art. no.: 900271
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 20 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere

Se ha añadido el artículo 900271 a favoritos.

El artículo 900271 ha sido añadido a la cesta de compra.
