DEHNcube PV

Descargador de sobretensiones precableado y multipolo con protección IP 65 para instalaciones fotovoltaicas
Implementación sencilla de la protección contra sobretensiones sin ninguna exigencia de espacio en una caja de distribución
Cable de conexión precableado disponible para la conexión sencilla del descargador de sobretensiones directamente antes del inversor a proteger
Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en cada circuito de protección (tecnología SCI patentada)
Conexión sencilla, rápida y sin necesidad de utilizar herramientas mediante las bornas de resorte de tracción
Probado según EN 61643-31
Utilizable en todos los sistemas PV según IEC 60364-7-712

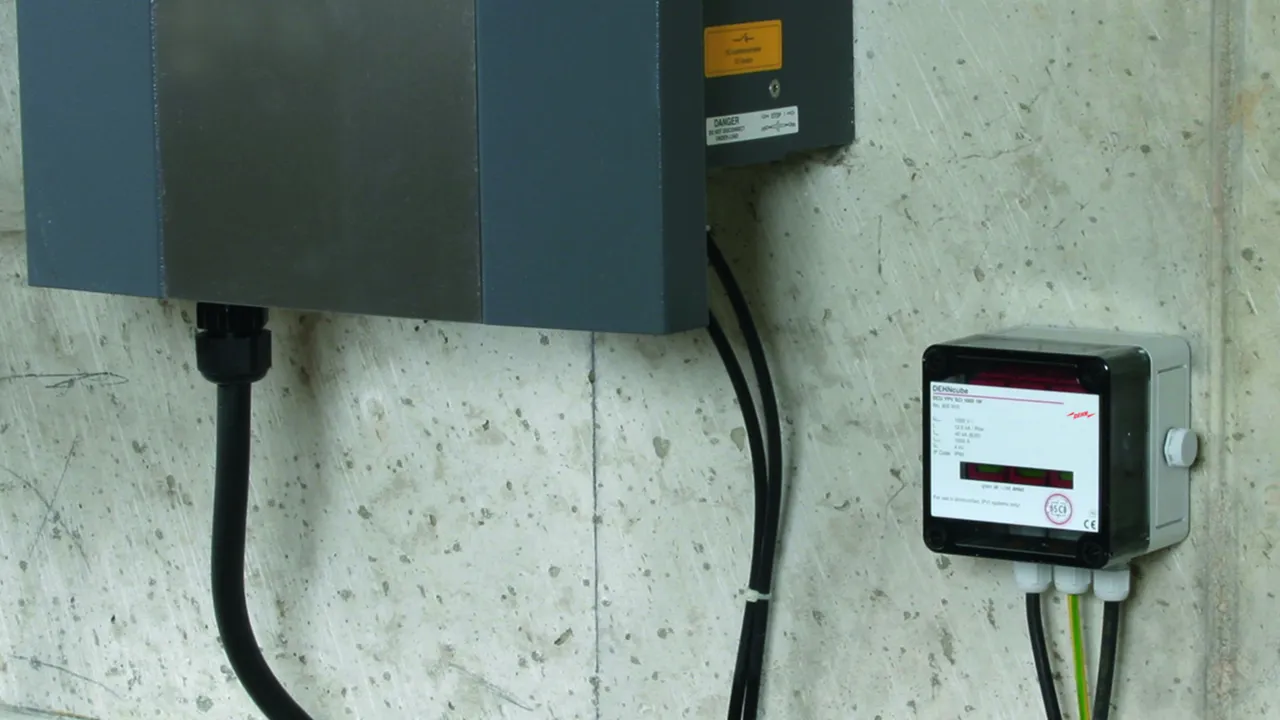

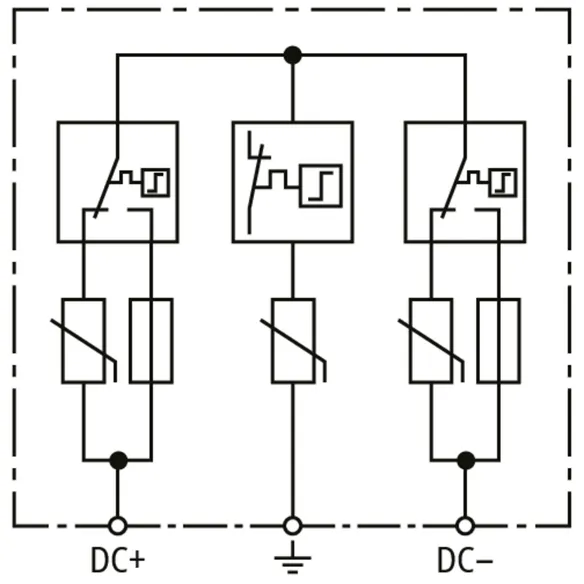

DEHNcube YPV SCI 1000 1M

Descargador de sobretensiones tripolar IP65 con dispoditivo de conmutación DC de dos etapas para inversores PV para protección de una entrada MPP.

1 Producto

N.º art. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, N.º de arancel aduanero (EU): 85363030, Peso bruto: 426.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

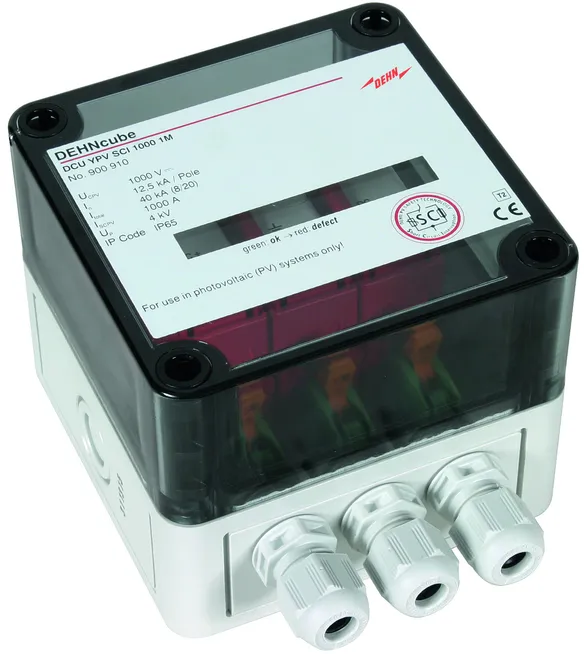

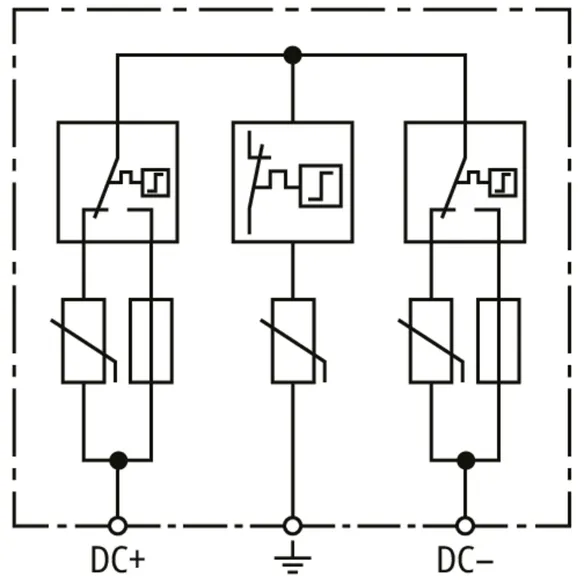

Descargador de sobretensiones DEHNcube YPV SCI 1000 1M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 1 entrada MPP con protección IP 65
Indicación de fallo

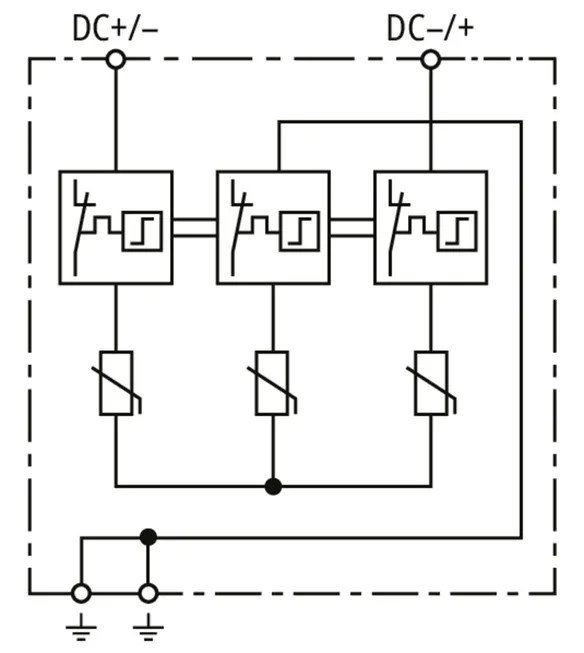

Tipo 2 según EN 61643-31 con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

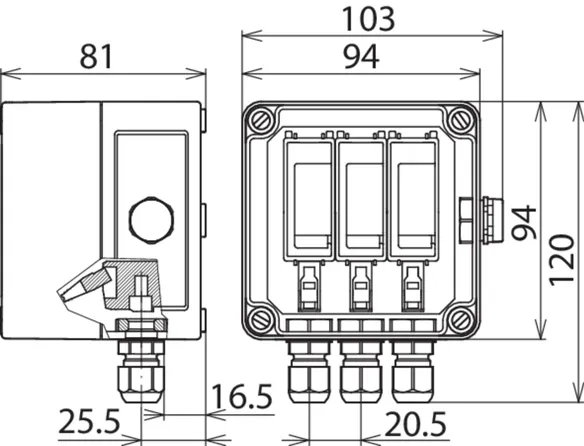

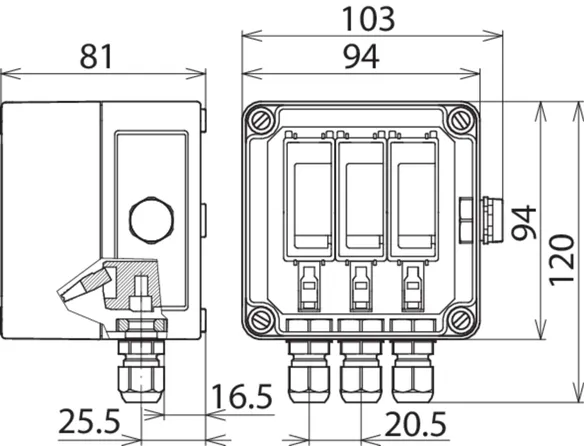

Dimensiones: 94 x 94 x 81 mm
Entrada de cable: 3 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 1M
art. no.: 900910
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	2.5 mm² rígido / flexible
Sección de conexión (máx.)	6 mm² rígido / flexible
Lugar de instalación	exterior
Clase de protección	IP 65
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	3x Ø3-7 mm
Dimensiones de la carcasa (an x al x pr)	94 x 94 x 81 mm
Certificados	KEMA

Se ha añadido el artículo 900910 a favoritos.

Ir a favoritos

El artículo 900910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

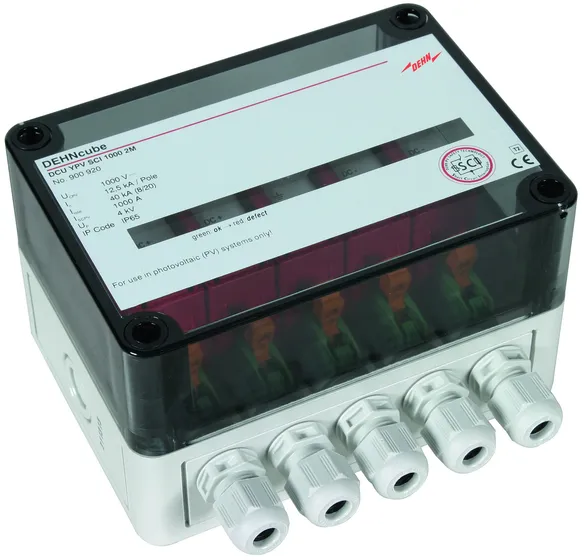

DEHNcube YPV SCI 1000 2M

Descargador de sobretensiones de 4 polos con grado de protección IP 65 con dispositivo de conmutación DC de tres etapas para inversores PV para proteger dos entradas MPP.

1 Producto

N.º art. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, N.º de arancel aduanero (EU): 85363030, Peso bruto: 731.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

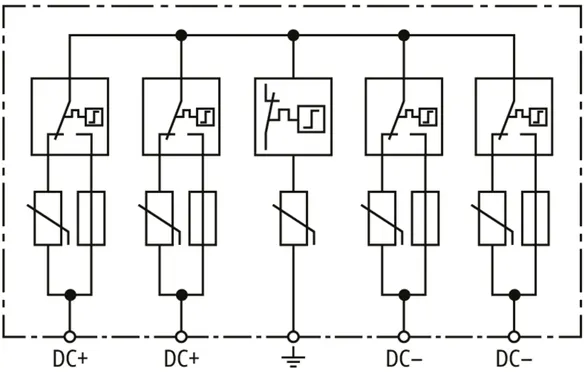

Descargador de sobretensiones DEHNcube YPV SCI 1000 2M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 2 entradas MPP con protección IP 65
Indicación de fallo
Descargador de tipo 2 según EN 61643-31 Con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

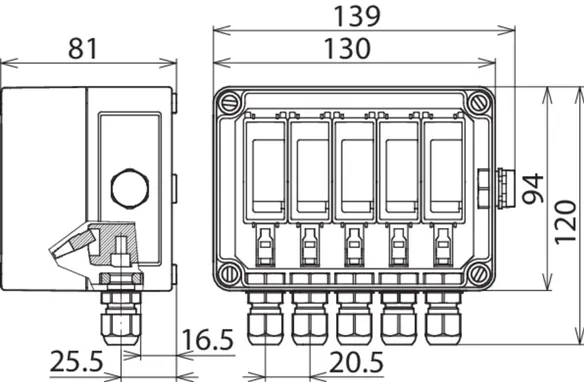

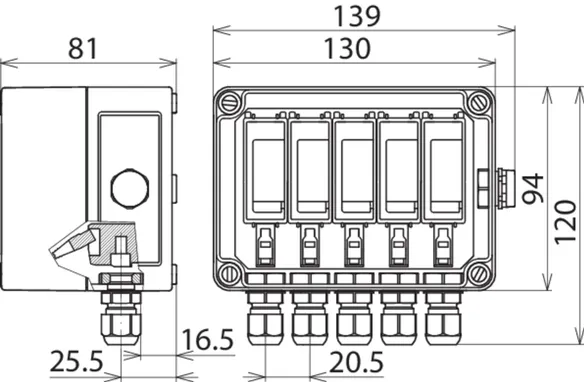

Dimensiones: 130 x 94 x 81 mm
Entrada de cable: 5 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 2M
art. no.: 900920
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	2.5 mm² rígido / flexible
Sección de conexión (máx.)	6 mm² rígido / flexible
Lugar de instalación	exterior
Clase de protección	IP 65
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	5x Ø3-7 mm
Dimensiones de la carcasa (an x al x pr)	130 x 94 x 81 mm
Certificados	KEMA

Se ha añadido el artículo 900920 a favoritos.

Ir a favoritos

El artículo 900920 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

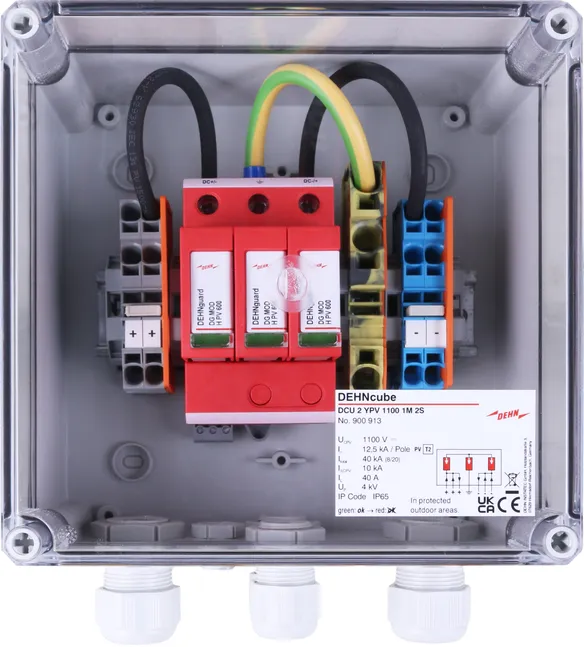

DEHNcube 2 YPV 1100 1M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1.59 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

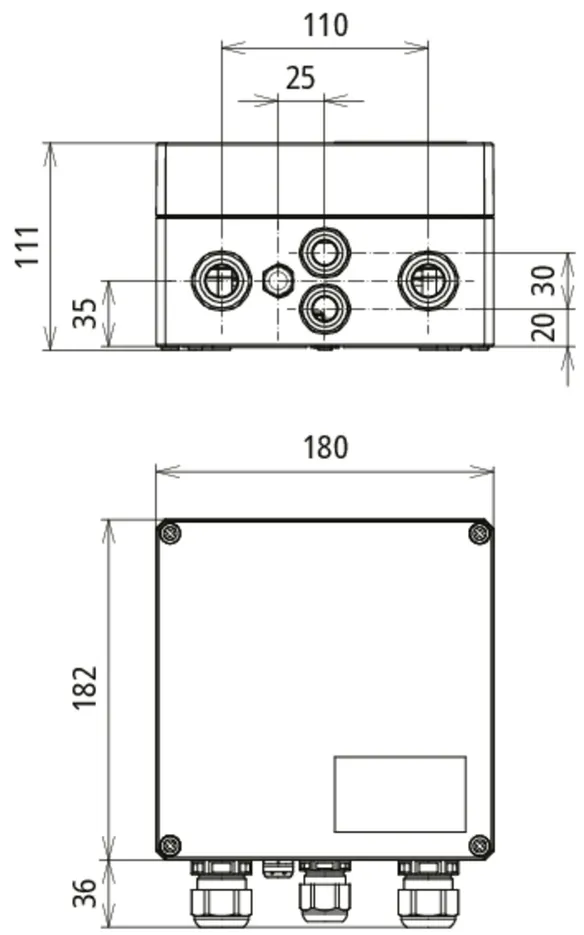

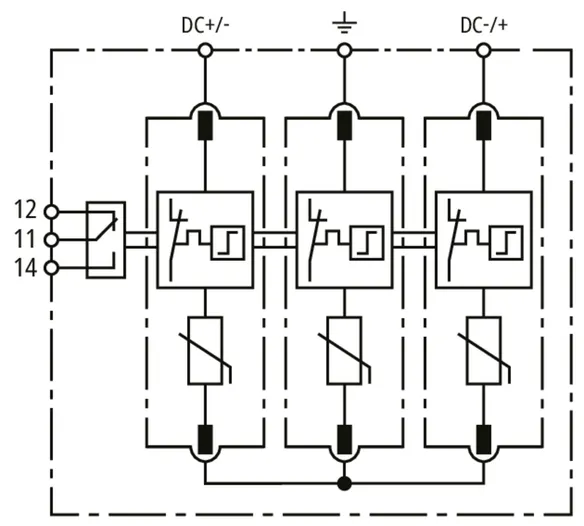

Caja de conexión a generador DCU 2 YPV 1100 1M 2S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

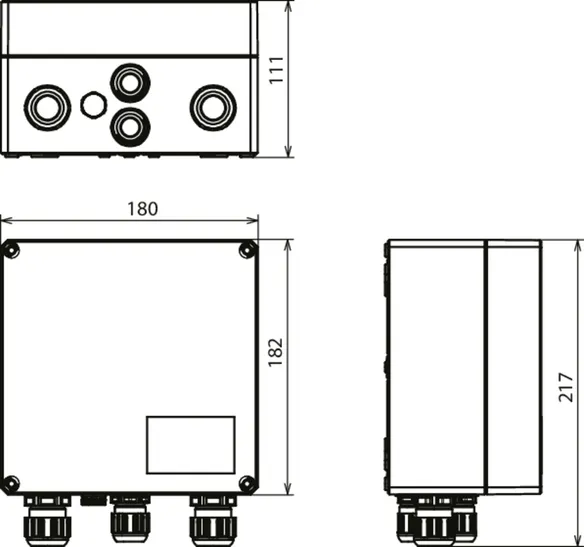

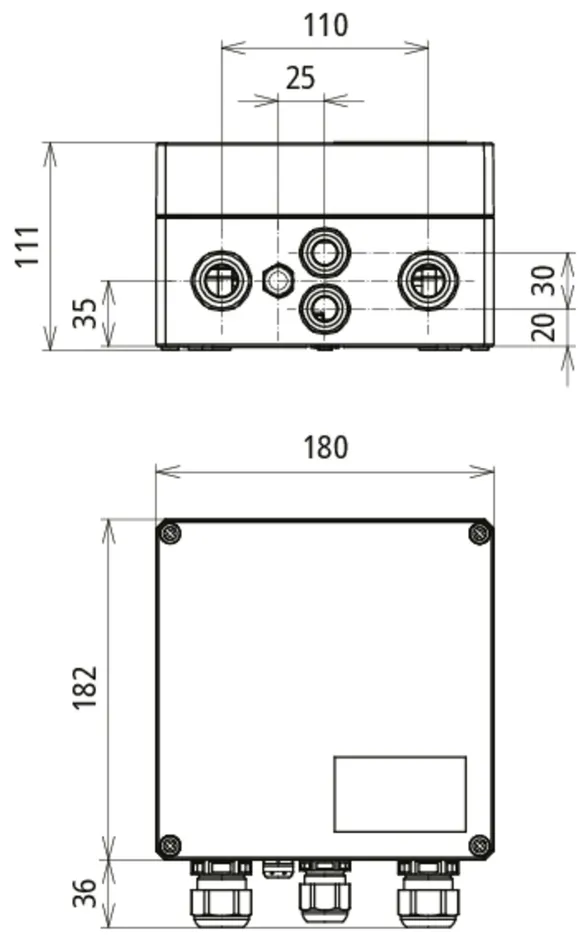

Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 2S
art. no.: 900913
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo triples
Número de entradas de cables	2x M20

Se ha añadido el artículo 900913 a favoritos.

Ir a favoritos

El artículo 900913 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 2M 1S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.14 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

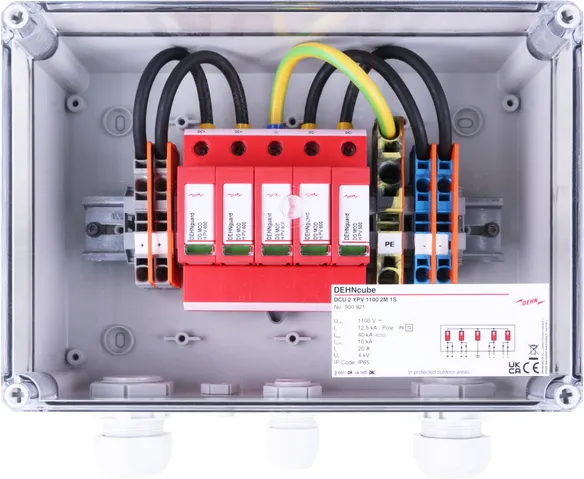

Caja de conexión a generador DCU 2 YPV 1100 2M 1S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

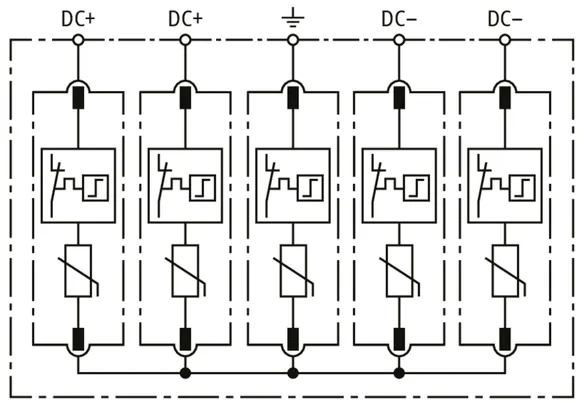

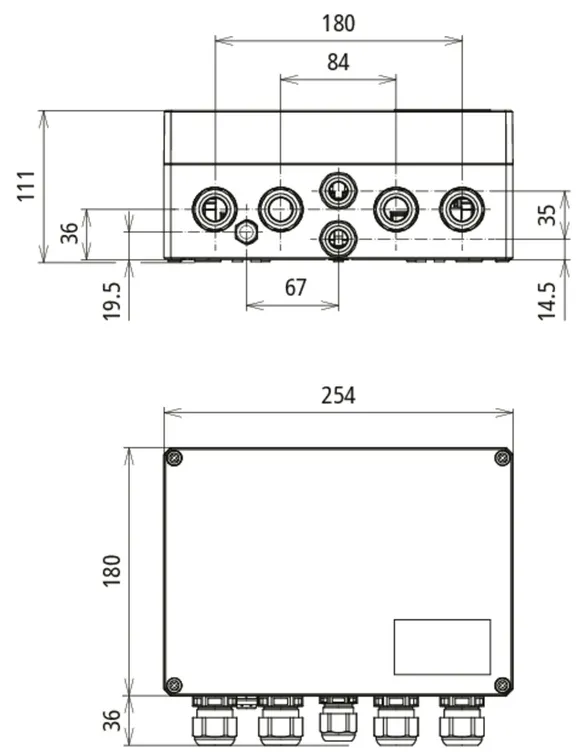

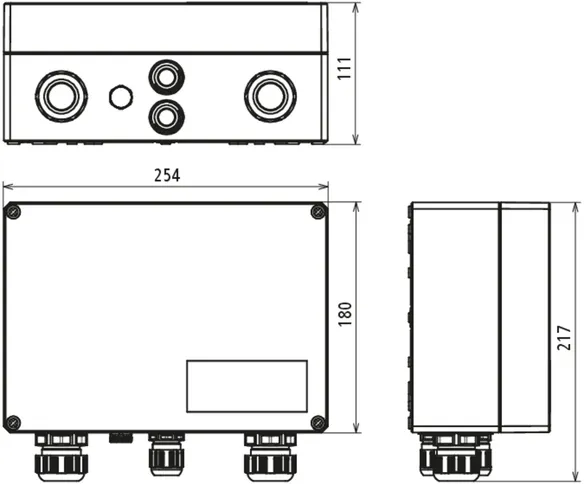

Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo cuádruples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S
art. no.: 900921
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo cuádruples
Número de entradas de cables	2x M20

Se ha añadido el artículo 900921 a favoritos.

Ir a favoritos

El artículo 900921 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 2M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger dos entradas MPP y dos cadenas cada una.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.21 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

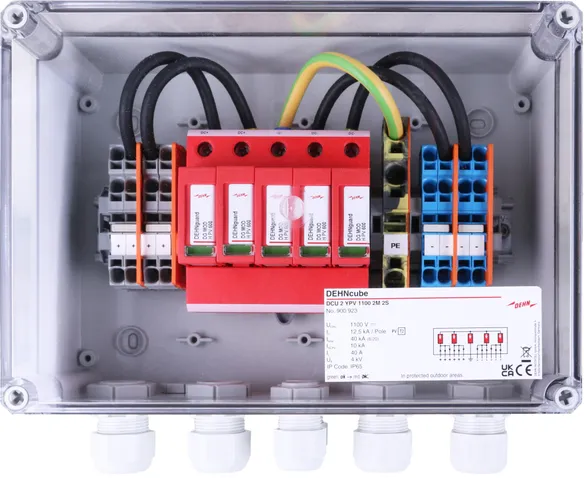

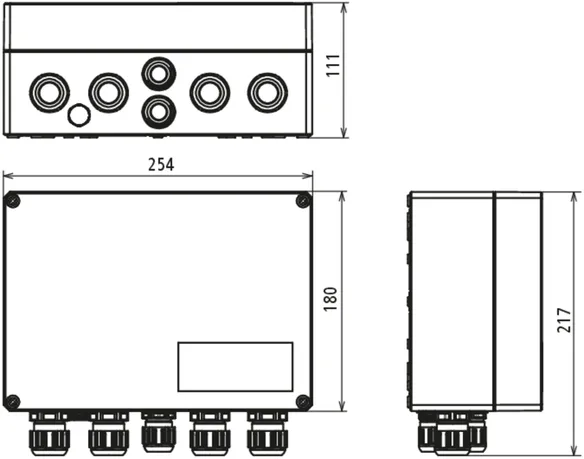

Caja de conexión a generador DCU 2 YPV 1100 2M 2S
Caja de conexión a generador hasta 1100 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

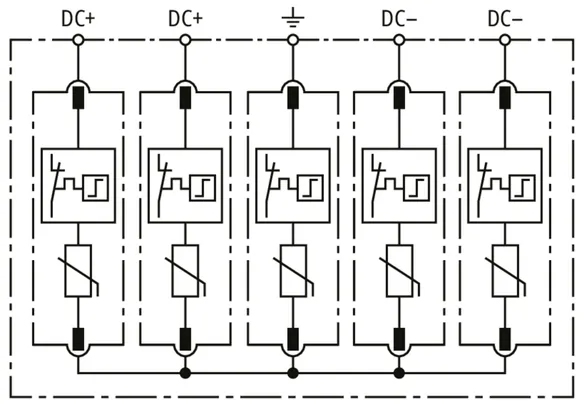

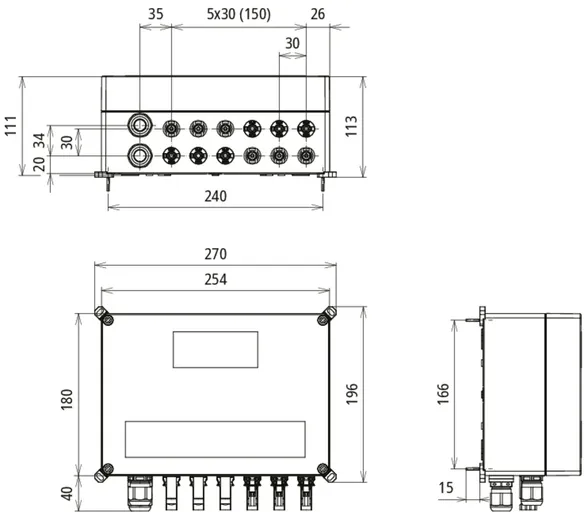

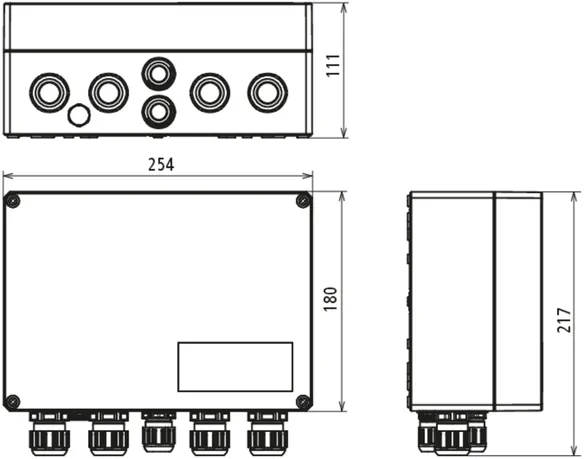

Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 2S
art. no.: 900923
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	4 conexiones de tornillo triples
Número de entradas de cables	2x M20

Se ha añadido el artículo 900923 a favoritos.

Ir a favoritos

El artículo 900923 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

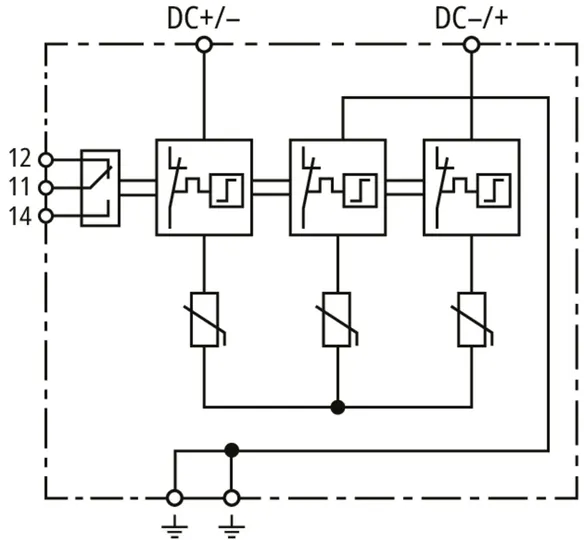

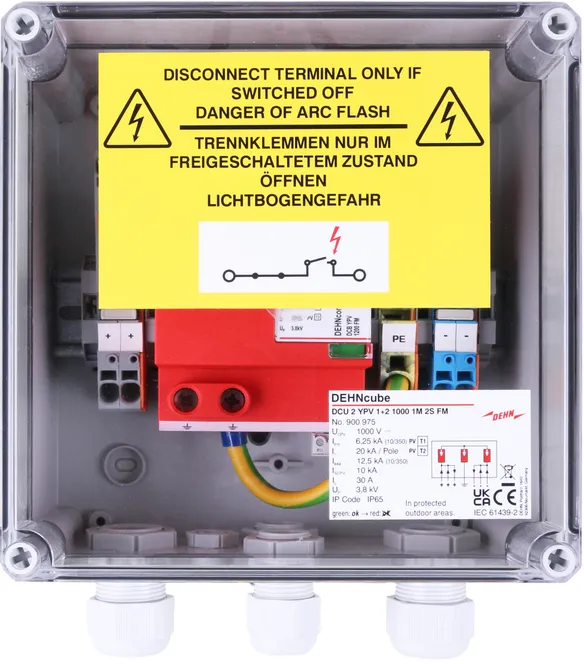

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, N.º de arancel aduanero (EU): 85371098, Peso bruto: 1.85 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Caja de conexión a generador de hasta 1000 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 182 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
art. no.: 900975
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo triples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Se ha añadido el artículo 900975 a favoritos.

Ir a favoritos

El artículo 900975 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

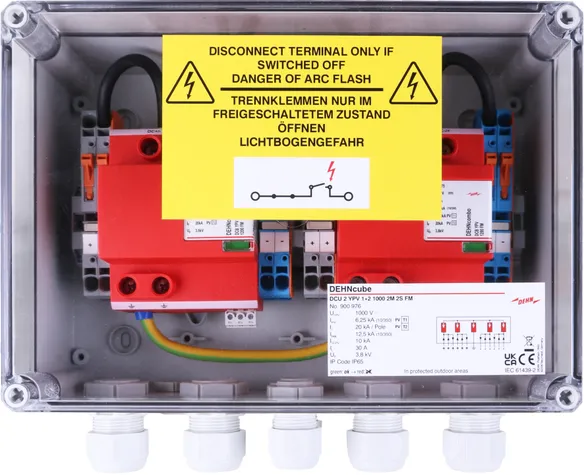

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger dos entradas MPP y una cadena.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, N.º de arancel aduanero (EU): 85371098, Peso bruto: 2.69 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Caja de conexión a generador DCU 2 YPV 1+2 1000 2M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

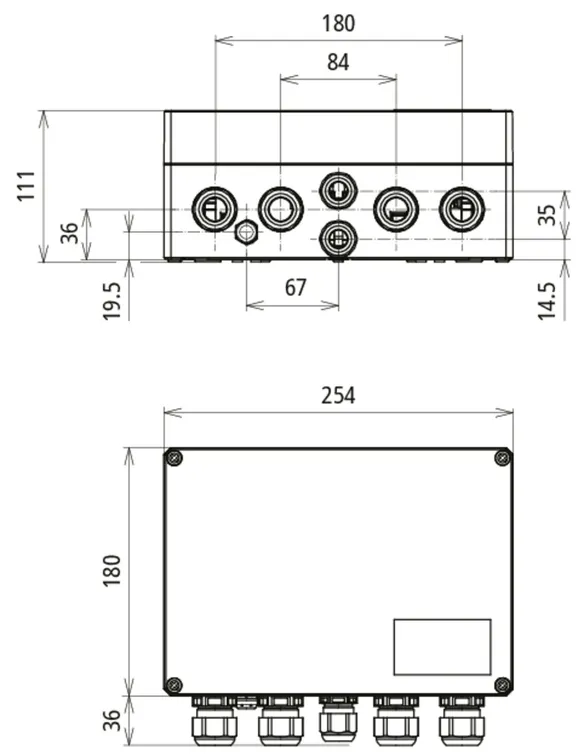

Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
art. no.: 900976
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm²multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	4 conexiones de tornillo triples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Se ha añadido el artículo 900976 a favoritos.

Ir a favoritos

El artículo 900976 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

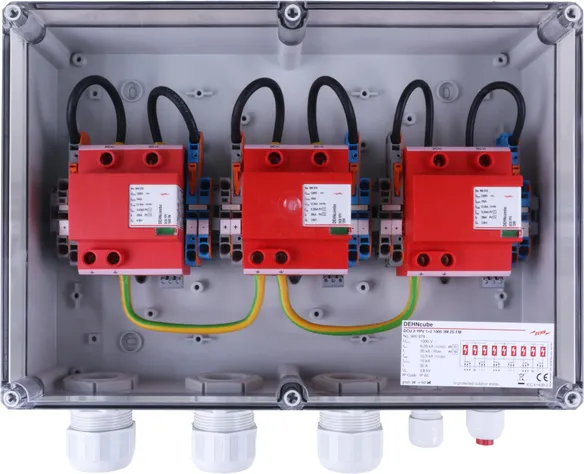

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC con bornas de separación para proteger tres entradas MPP y dos cadenas en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, N.º de arancel aduanero (EU): 85372091, Peso bruto: 3.58 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de tres entradas MPP y
dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

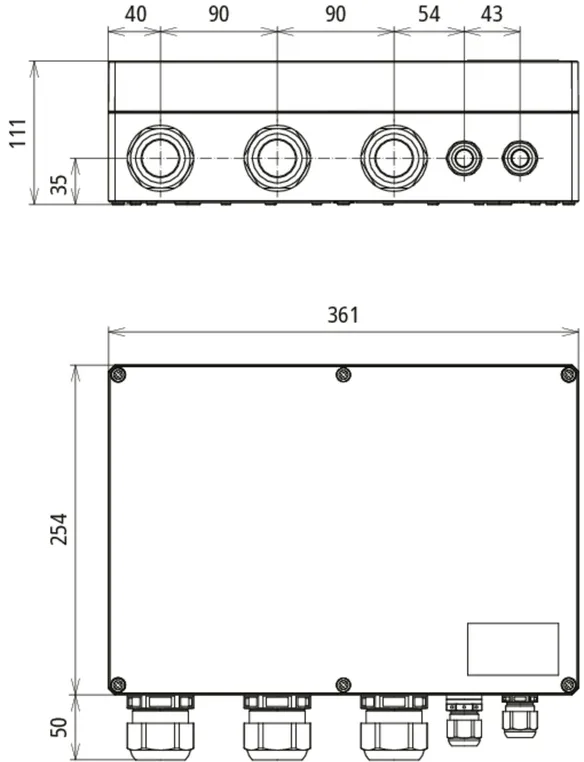

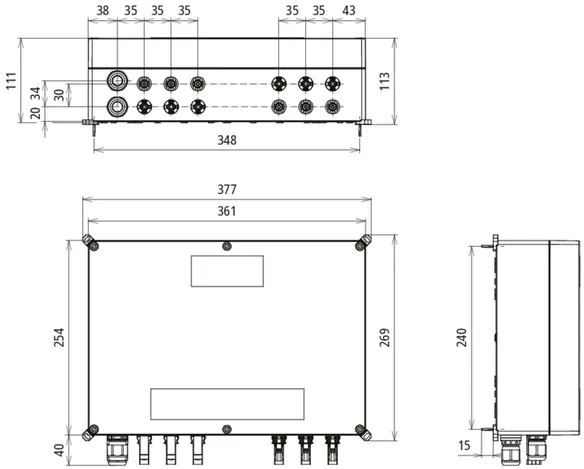

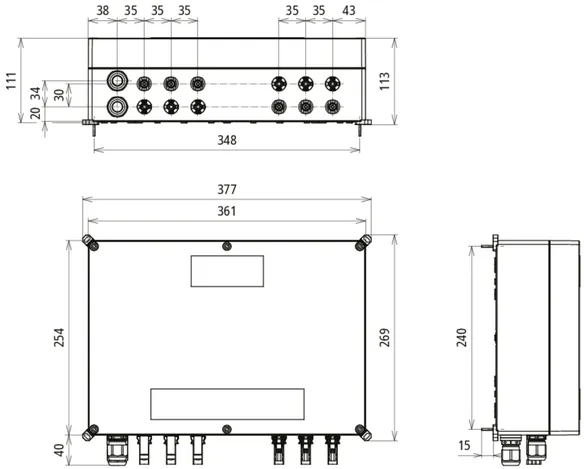

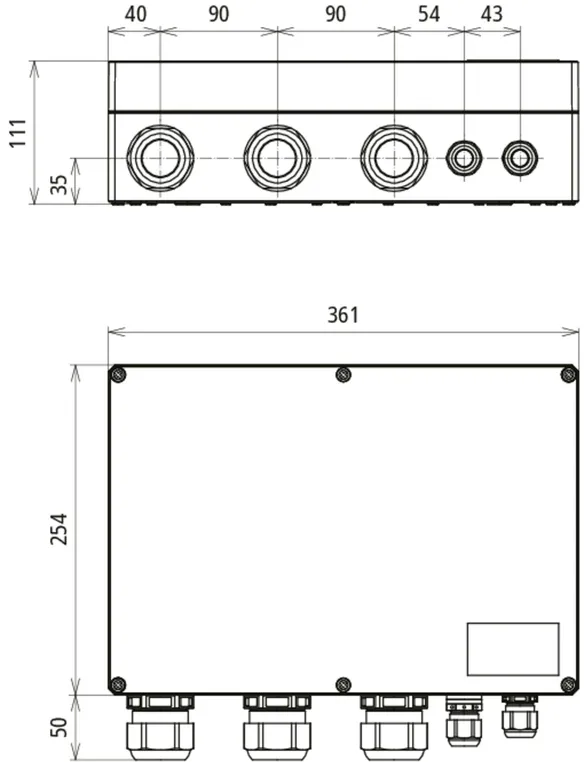

Dimensiones: 361 x 254 x 111 mm
Entrada de cable: 3 conexiones de tornillo séxtuples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
art. no.: 900978
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm²multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	3 conexiones de tornillo séxtuples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Se ha añadido el artículo 900978 a favoritos.

Ir a favoritos

El artículo 900978 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

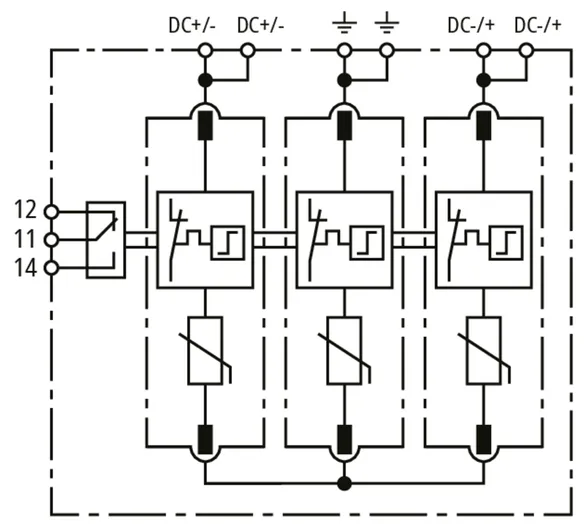

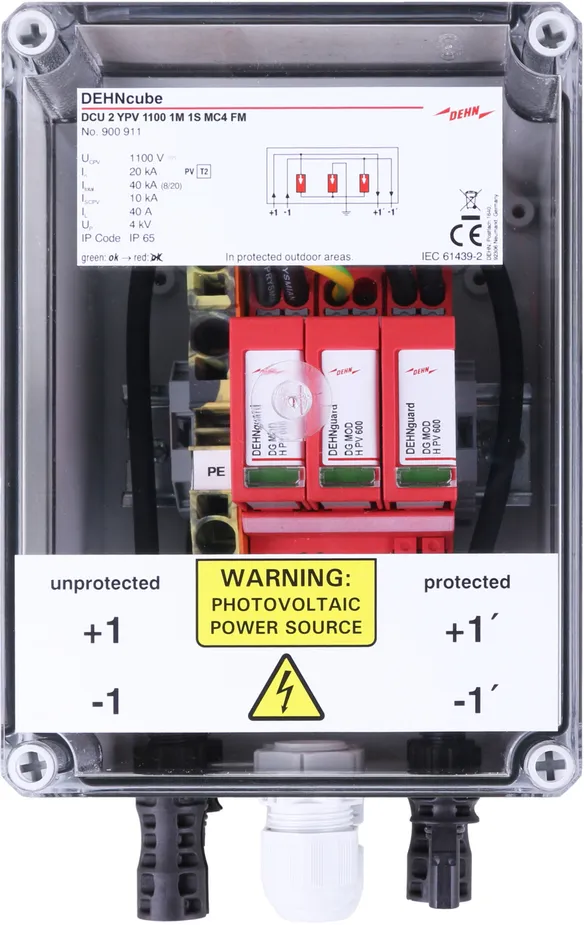

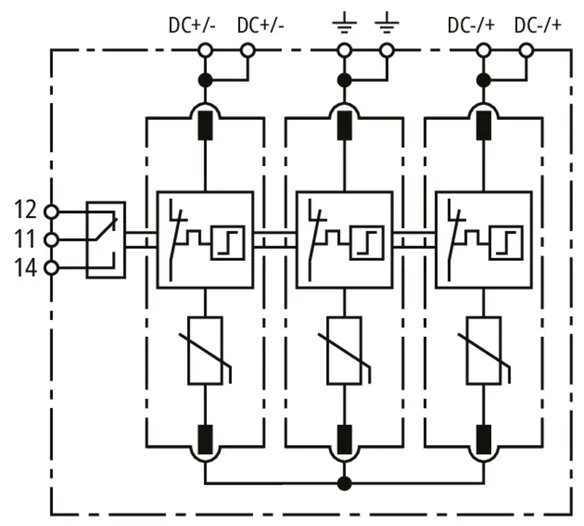

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 Producto

N.º art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1027.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

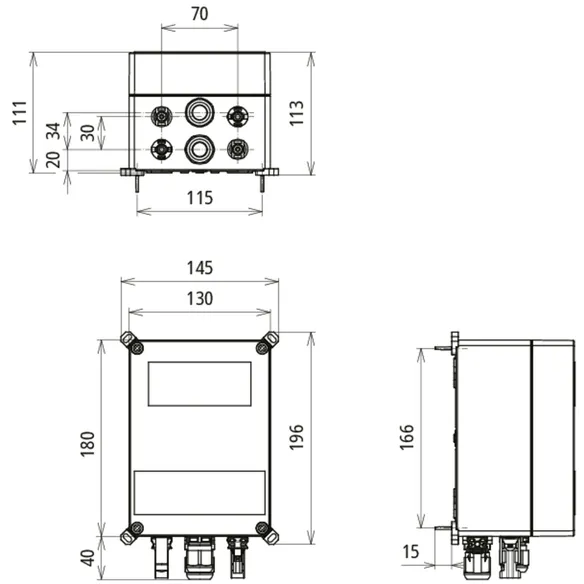

Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
art. no.: 900911
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm² rígido / 25 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm² multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Se ha añadido el artículo 900911 a favoritos.

Ir a favoritos

El artículo 900911 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

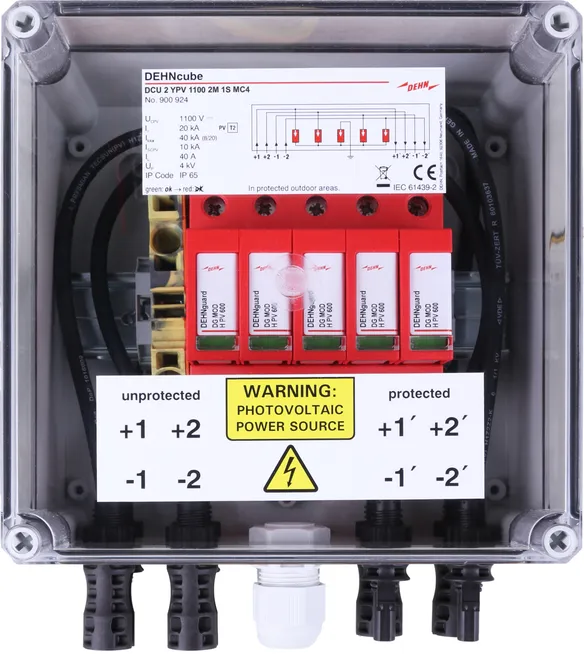

DEHNcube 2 YPV 1100 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 Producto

N.º art. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1963.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

GAK DCU 2 YPV 1100 2M 1S MC4
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

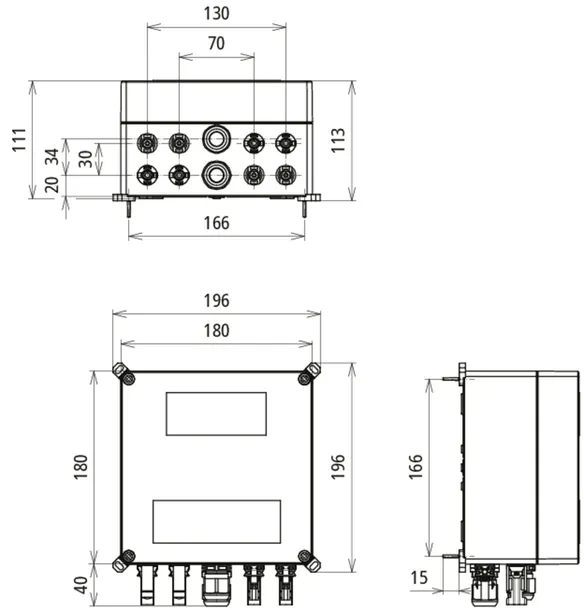

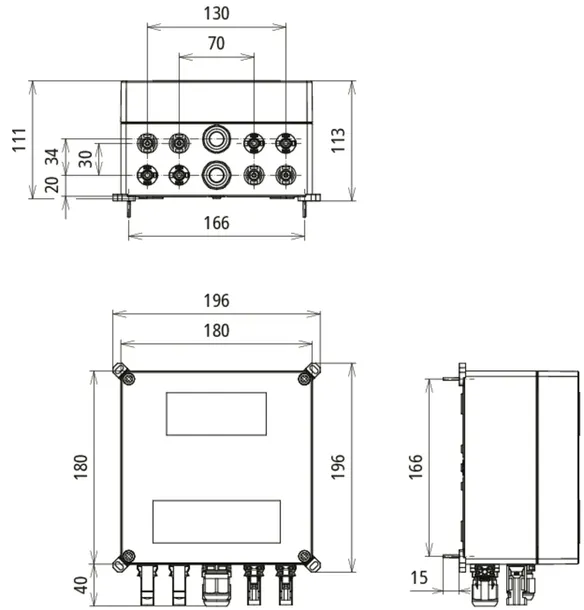

Dimensiones: 180 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
art. no.: 900924
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +50 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Se ha añadido el artículo 900924 a favoritos.

Ir a favoritos

El artículo 900924 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

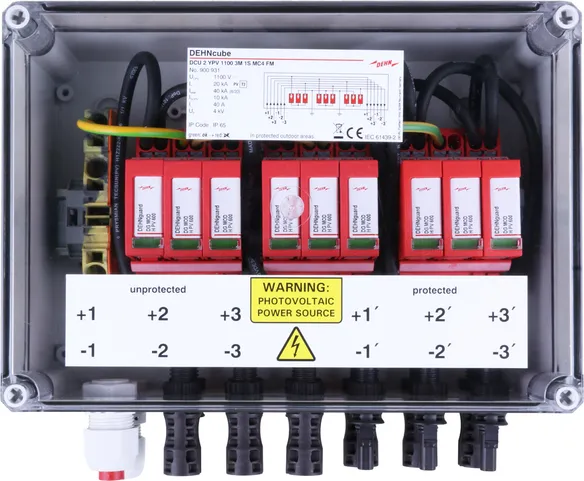

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 Producto

N.º art. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.24 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (8/20) 40 kA
Hasta: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

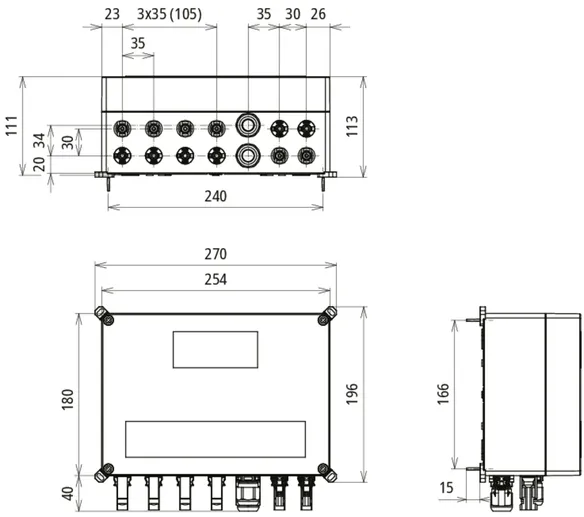

Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
art. no.: 900931
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +50 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Se ha añadido el artículo 900931 a favoritos.

Ir a favoritos

El artículo 900931 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

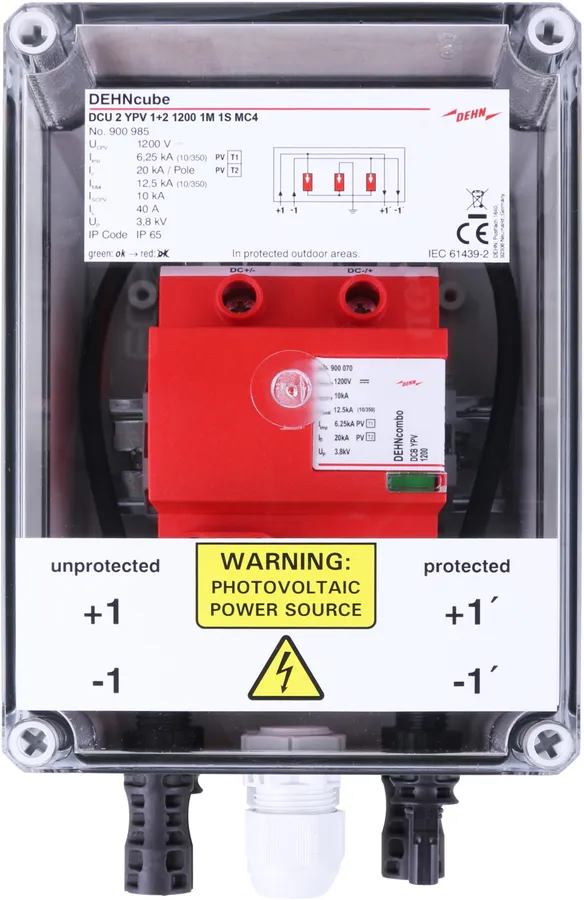

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 Producto

N.º art. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1169.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

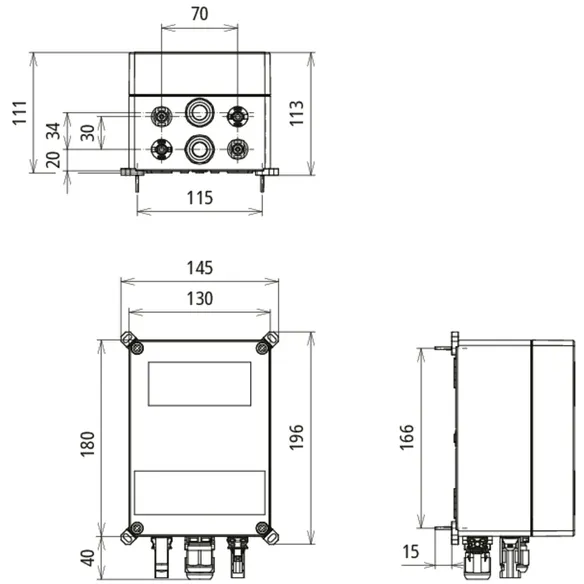

Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
art. no.: 900985
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm²flexible / 25 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm² multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Se ha añadido el artículo 900985 a favoritos.

Ir a favoritos

El artículo 900985 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

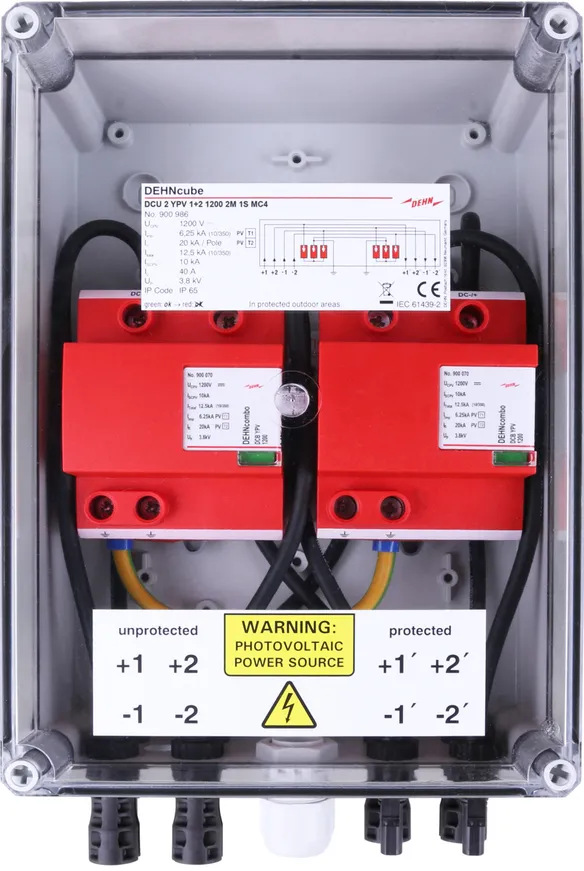

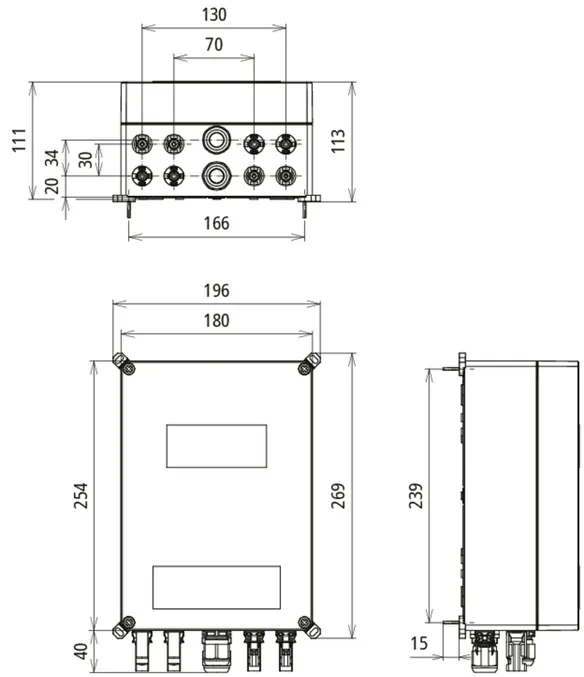

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 Producto

N.º art. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.76 kg, Empaquetado: 1.00 unidad(es)

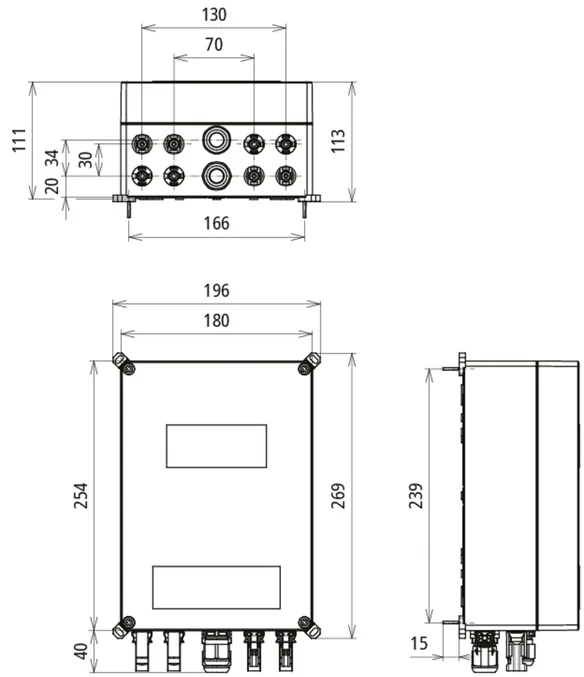

Figuras

Más información

Archivos CAD

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
art. no.: 900986
o equivalente

Certificados

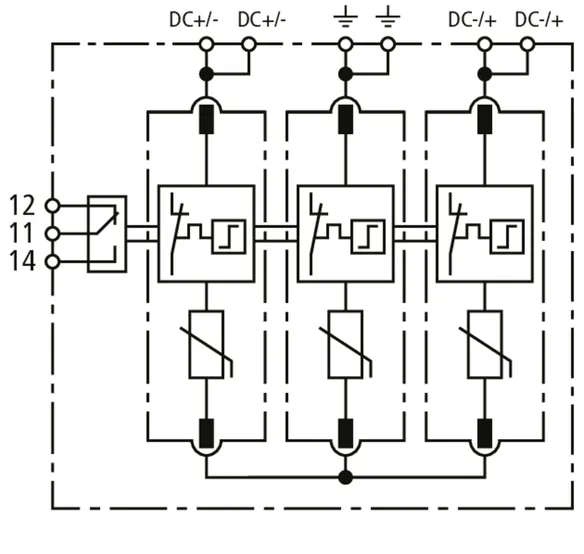

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	4 enchufes MC4 originales (PV-ADS4-EVO 2A), 4 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Se ha añadido el artículo 900986 a favoritos.

Ir a favoritos

El artículo 900986 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

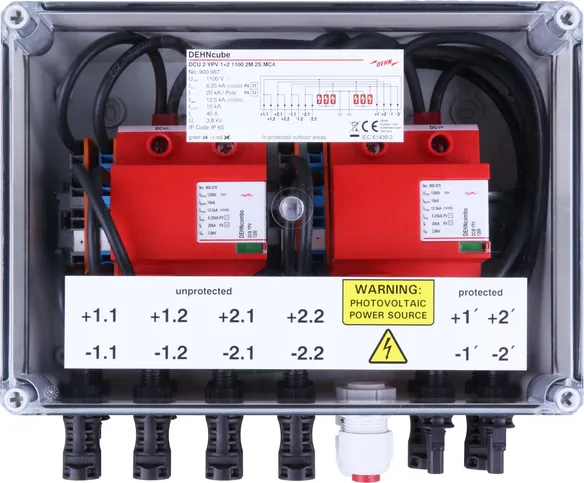

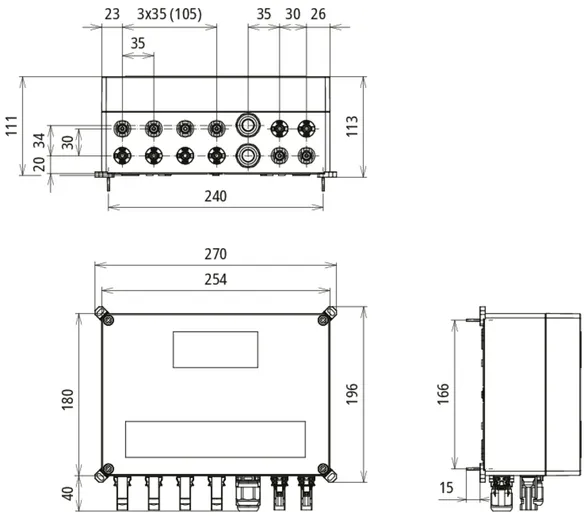

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para proteger dos entradas MPP y dos cadenas cada una.

1 Producto

N.º art. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.31 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Caja de conexión a generador hasta 1200 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
art. no.: 900987
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Se ha añadido el artículo 900987 a favoritos.

Ir a favoritos

El artículo 900987 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

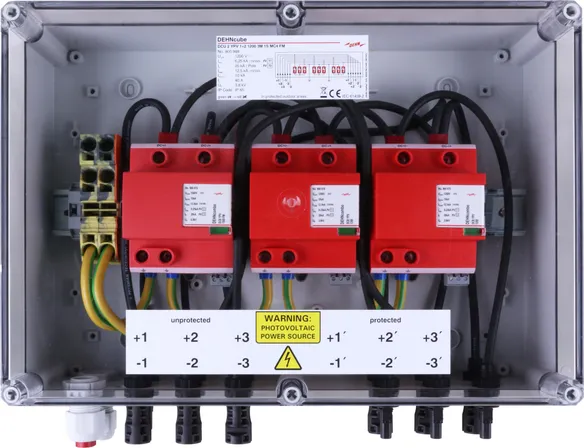

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 Producto

N.º art. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, N.º de arancel aduanero (EU): 85372091, Peso bruto: 3.70 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Caja de conexión a generador de hasta 1200 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 361 x 254 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
art. no.: 900988
o equivalente

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Se ha añadido el artículo 900988 a favoritos.

Ir a favoritos

El artículo 900988 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube PV

DEHNcube YPV SCI 1000 1M

N.º art. 900910 DCU YPV SCI 1000 1M

Debe estar registrado para descargar 900910.stp.

Debe estar registrado para descargar 900910.igs.

Debe estar registrado para descargar 900910.jt.

Debe estar registrado para descargar 900910.dwg.

Debe estar registrado para descargar 900910m_D.dxf.

Debe estar registrado para descargar DEHN.900910.wspak.

Debe estar registrado para descargar DEHN.900910.edz.

Se ha añadido el artículo 900910 a favoritos.

El artículo 900910 ha sido añadido a la cesta de compra.

DEHNcube YPV SCI 1000 2M

N.º art. 900920 DCU YPV SCI 1000 2M

Debe estar registrado para descargar 900920.stp.

Debe estar registrado para descargar 900920.igs.

Debe estar registrado para descargar 900920.jt.

Debe estar registrado para descargar 900920.dwg.

Debe estar registrado para descargar 900920m_D.dxf.

Debe estar registrado para descargar DEHN.900920.wspak.

Debe estar registrado para descargar DEHN.900920.edz.

Se ha añadido el artículo 900920 a favoritos.

El artículo 900920 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 1M 2S

N.º art. 900913 DCU 2 YPV 1100 1M 2S

Debe estar registrado para descargar 900913.stp.

Debe estar registrado para descargar 900913.igs.

Debe estar registrado para descargar 900913.jt.

Debe estar registrado para descargar 900913.dwg.

Debe estar registrado para descargar 900913m_D.dxf.

Se ha añadido el artículo 900913 a favoritos.

El artículo 900913 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 2M 1S

N.º art. 900921 DCU 2 YPV 1100 2M 1S

Debe estar registrado para descargar 900921.stp.

Debe estar registrado para descargar 900921.igs.

Debe estar registrado para descargar 900921.jt.

Debe estar registrado para descargar 900921.dwg.

Debe estar registrado para descargar 900921m_D.dxf.

Se ha añadido el artículo 900921 a favoritos.

El artículo 900921 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 2M 2S

N.º art. 900923 DCU 2 YPV 1100 2M 2S

Debe estar registrado para descargar 900923.stp.

Debe estar registrado para descargar 900923.igs.

Debe estar registrado para descargar 900923.jt.

Debe estar registrado para descargar 900923.dwg.

Debe estar registrado para descargar 900923m_D.dxf.

Se ha añadido el artículo 900923 a favoritos.

El artículo 900923 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

N.º art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Debe estar registrado para descargar 900975.stp.

Debe estar registrado para descargar 900975.igs.

Debe estar registrado para descargar 900975.jt.

Debe estar registrado para descargar 900975.dwg.

Debe estar registrado para descargar 900975m_D.dxf.

Se ha añadido el artículo 900975 a favoritos.

El artículo 900975 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

N.º art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Debe estar registrado para descargar 900976.stp.

Debe estar registrado para descargar 900976.igs.

Debe estar registrado para descargar 900976.jt.

Debe estar registrado para descargar 900976.dwg.

Debe estar registrado para descargar 900976m_D.pdf.

Se ha añadido el artículo 900976 a favoritos.

El artículo 900976 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

N.º art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Debe estar registrado para descargar 900978m_D.dxf.

Se ha añadido el artículo 900978 a favoritos.

El artículo 900978 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

N.º art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Debe estar registrado para descargar 900911_900985.stp.

Debe estar registrado para descargar 900911_900985.igs.

Debe estar registrado para descargar 900911_900985.jt.

Debe estar registrado para descargar 900911_900985.dwg.

Debe estar registrado para descargar 900911_900985m_D.dxf.
