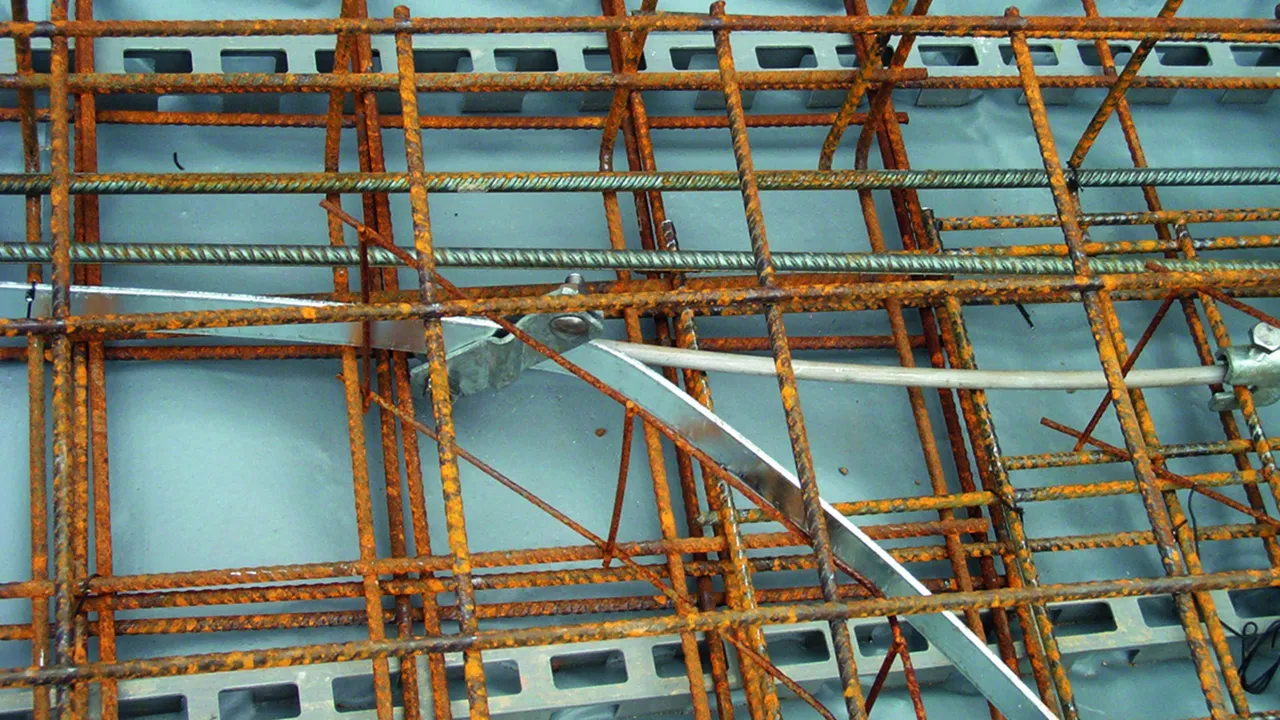

Bornas SV de conexión oblicua para conexiones sobre y bajo tierra

Bornasdeconexiónoblicuas para conexiones en cruz, en paralelo o en T, con protección antitorsión de los tornillos.

Para pletinas y conductores redondos

4 Productos

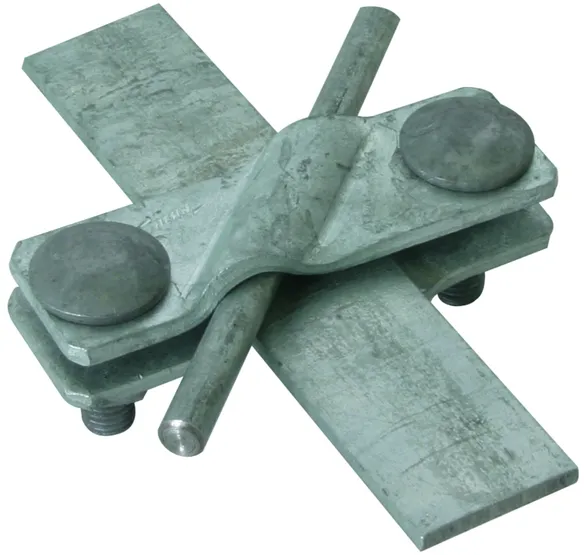

N.º art. 308220 SVK 7.10 7.10 FL30 STTZN

GTIN 4013364084216, N.º de arancel aduanero (EU): 85359000, Peso bruto: 254.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para conductores redondos y pletinas de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30 mm
Margen de apriete pletina / pletina: 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL30 STTZN
art. no.: 308220
o equivalente

Certificados



Datos técnicos

Material de la borna St/tZn
Margen de apriete Rd / Rd 7-10 / 7-10 mm
Margen de apriete Rd / pletina 7-10 / 30 mm
Margen de apriete pletina / pletina 30 / 30 mm
Tornillo e M10 x 30 mm

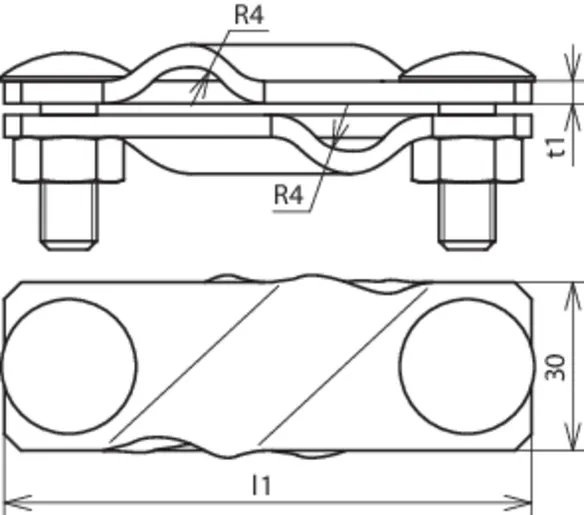

Dimensiones (l1 x t1) 94 x 4 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308220 a favoritos.

Ir a favoritos

El artículo 308220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

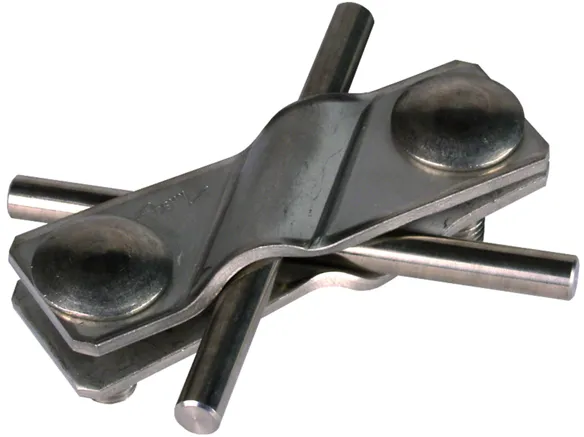

N.º art. 308229 SVK 7.10 7.10 FL30 V4A

GTIN 4013364083745, N.º de arancel aduanero (EU): 85359000, Peso bruto: 194.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para conductores redondos y pletinas INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30 mm
Margen de apriete pletina / pletina: 30 / 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 3,2 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL30 V4A
art. no.: 308229
o equivalente

Certificados



Datos técnicos

Material de la borna INOX (V4A)
Margen de apriete Rd / Rd 7-10 / 7-10 mm
Margen de apriete Rd / pletina 7-10 / 30 mm
Margen de apriete pletina / pletina 30 / 30 mm
Tornillo e M10 x 30 mm
Dimensiones (l1 x t1) 94 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308229 a favoritos.

Ir a favoritos

El artículo 308229 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

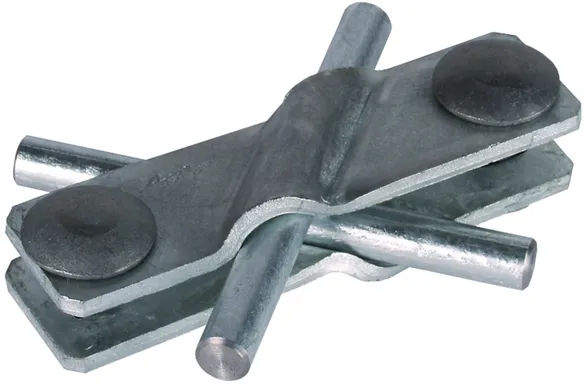

N.º art. 308320 SVK 7.10 7.10 FL40 STTZN

GTIN 4013364028531, N.º de arancel aduanero (EU): 85359000, Peso bruto: 270.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para conductores redondos y pletinas de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete pletina / pletina: 30-40 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 14,0 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL40 STTZN
art. no.: 308320
o equivalente

Certificados



Datos técnicos

Material de la borna St/tZn
Margen de apriete Rd / Rd 7-10 / 7-10 mm
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Margen de apriete pletina / pletina 30-40 / 30-40 mm
Tornillo e M10 x 30 mm

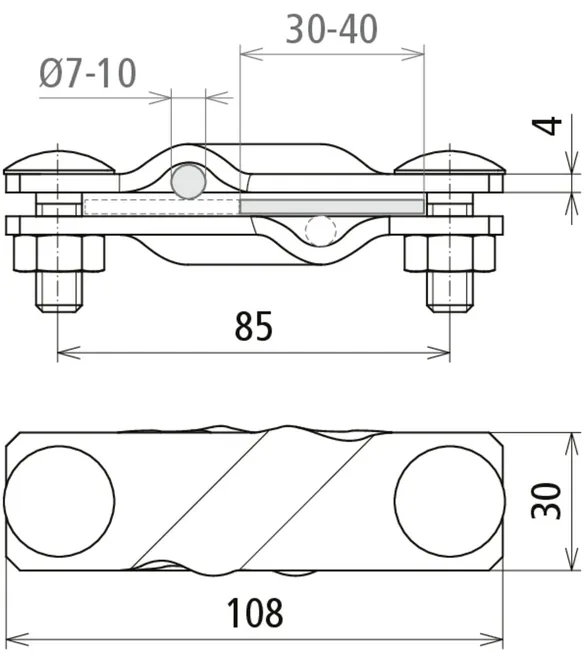

Dimensiones (l1 x t1) 108 x 4 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14,0 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308320 a favoritos.

Ir a favoritos

El artículo 308320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 308329 SVK 7.10 7.10 FL40 V4A

GTIN 4013364081338, N.º de arancel aduanero (EU): 85359000, Peso bruto: 224.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para conductores redondos y pletinas INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete pletina / pletina: 30-40 / 30-40 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 14,0 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL40 V4A
art. no.: 308329
o equivalente

Certificados



Datos técnicos

Material de la borna INOX (V4A)
Margen de apriete Rd / Rd 7-10 / 7-10 mm
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Margen de apriete pletina / pletina 30-40 / 30-40 mm
Tornillo e M10 x 30 mm
Dimensiones (l1 x t1) 108 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14,0 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308329 a favoritos.

Ir a favoritos

El artículo 308329 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Para una pletina y un conductor redondo o para dos pletinas

1 Producto

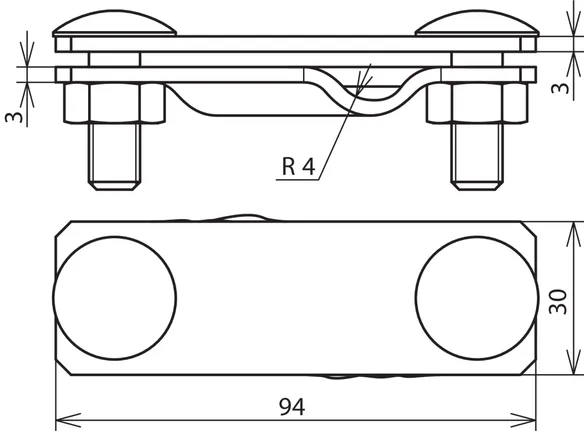

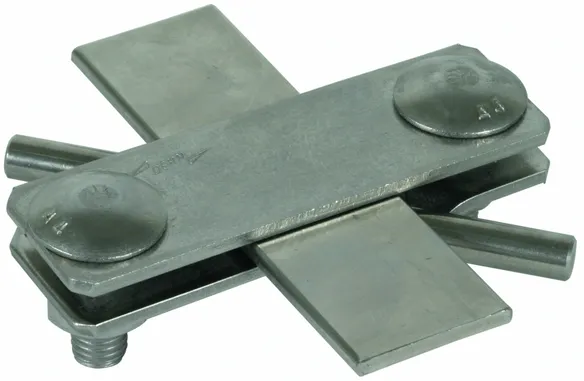

N.º art. 308249 SVK 7.10 FL30 V4A

GTIN 4013364129313, N.º de arancel aduanero (EU): 85359000, Peso bruto: 204.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para un conductor redondo y una pletina, INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 7-10 / 30 mm
Margen de apriete pletina / pletina: 30 / 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: SVK 7.10 FL30 V4A
art. no.: 308249
o equivalente

Certificados



Datos técnicos

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 7-10 / 30 mm
Margen de apriete pletina / pletina 30 / 30 mm
Tornillo e M10 x 30 mm
Dimensiones (l1 x t1) 94 x 3 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308249 a favoritos.

Ir a favoritos

El artículo 308249 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Para pletinas

2 Productos

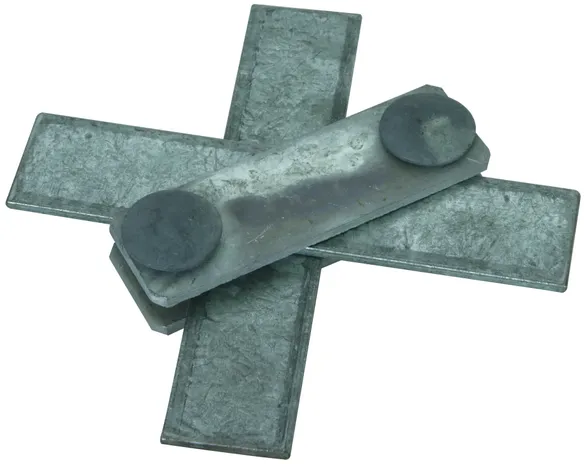

N.º art. 308230 SVK FL30 STTZN

GTIN 4013364090859, N.º de arancel aduanero (EU): 85359000, Peso bruto: 245.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para pletina de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete pletina / pletina: 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 8,2 kA

Producto DEHN
Tipo: SVK FL30 STTZN
art. no.: 308230
o equivalente

Certificados



Datos técnicos

Material de la borna St/tZn
Margen de apriete pletina / pletina 30 / 30 mm
Tornillo e M10 x 30 mm

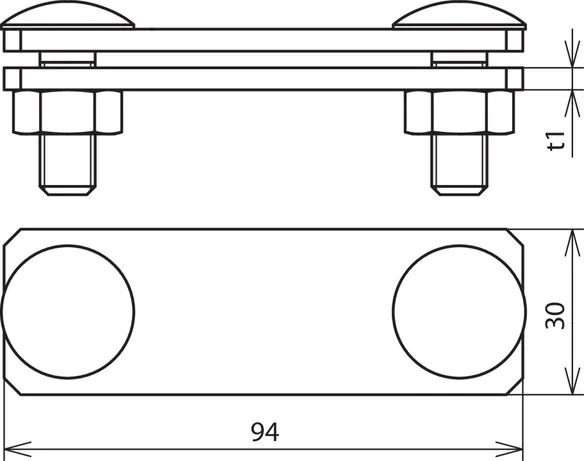

Dimensiones (l1 x t1) 94 x 4 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308230 a favoritos.

Ir a favoritos

El artículo 308230 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

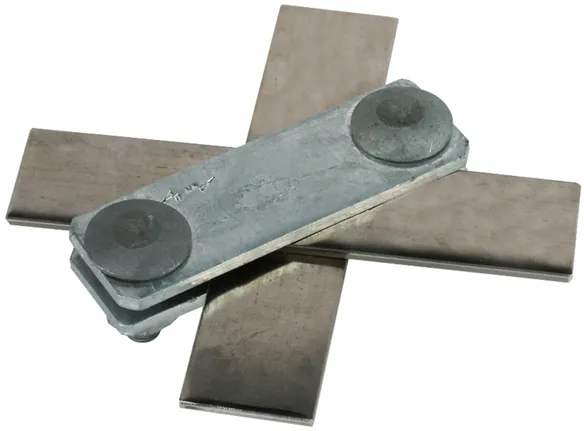

N.º art. 308239 SVK FL30 V4A

GTIN 4013364090866, N.º de arancel aduanero (EU): 85359000, Peso bruto: 201.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para pletina INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete pletina / pletina: 30 / 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 3,9 kA

Producto DEHN
Tipo: SVK FL30 V4A
art. no.: 308239
o equivalente

Certificados



Datos técnicos

Material de la borna INOX (V4A)
Margen de apriete pletina / pletina 30 / 30 mm
Tornillo e M10 x 30 mm
Dimensiones (l1 x t1) 94 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,9 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308239 a favoritos.

Ir a favoritos

El artículo 308239 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Para pletinas, conductores redondos y picas de tierra

1 Producto

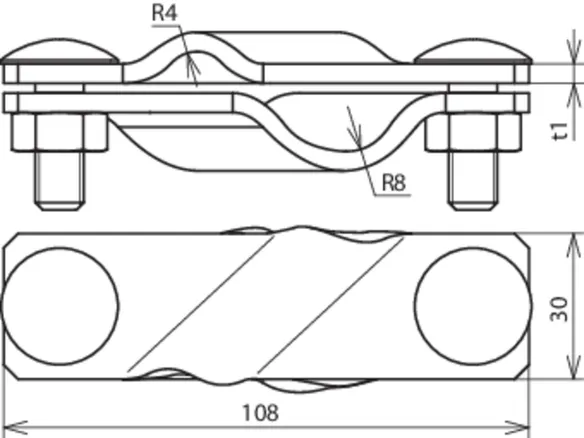

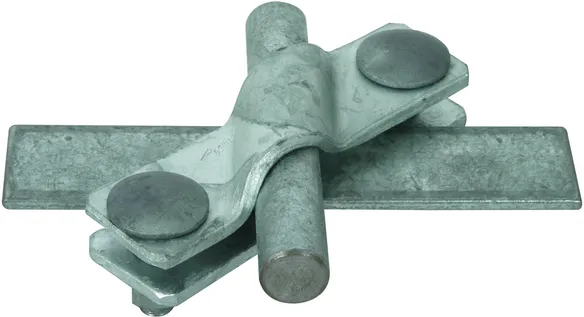

N.º art. 308330 SVK 7.10 16 FL40 STTZN

GTIN 4013364096660, N.º de arancel aduanero (EU): 85359000, Peso bruto: 270.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Más información

Bornas de conexión en diagonal para conductores redondos, pletinas y varillas de inserción a tierra de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
de conductores redondos y pletinas
con varillas de inserción a tierra
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete Rd / Rd: 7-10 / 16 mm
Margen de apriete Rd / pletina: 16 / 30-40 mm
Norma: EN 62561-1

Producto DEHN
Tipo: SVK 7.10 16 FL40 STTZN
art. no.: 308330
o equivalente

Certificados



Datos técnicos

Material de la borna St/tZn
Margen de apriete Rd / Rd 7-10 / 16 mm
Margen de apriete Rd / pletina 16 / 30-40 mm
Tornillo e M10 x 30 mm
Dimensiones (l1 x t1) 108 x 4 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Se ha añadido el artículo 308330 a favoritos.

Ir a favoritos

El artículo 308330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
