Elementos de conexión para el cable HVI long

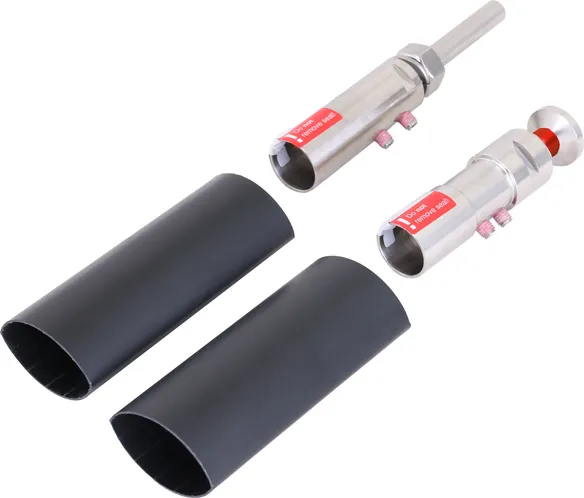

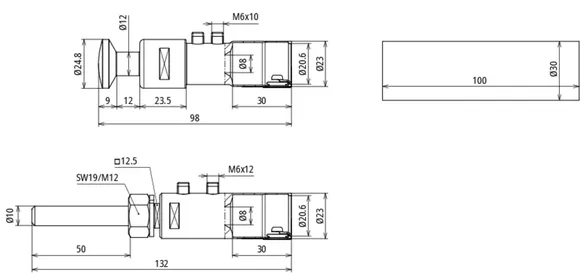

Kit de conexión para HVI long Ø20 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos los lados, para realización del terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

Estos elementos de conexión pueden utilizarse con tubos autosoportados HVI long.

1 Producto

N.º art. 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, N.º de arancel aduanero (EU): 85359000, Peso bruto: 348.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Kit de conexión para el cable HVI long D 20mm
para su tendido en el interior de tubos, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF 20 V2A
art. no.: 819145
o equivalente

Certificados

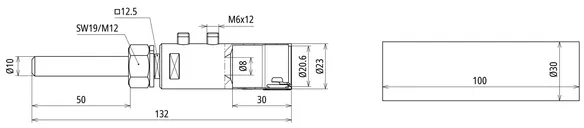

Datos técnicos

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819145 a favoritos.

El artículo 819145 ha sido añadido a la cesta de compra.

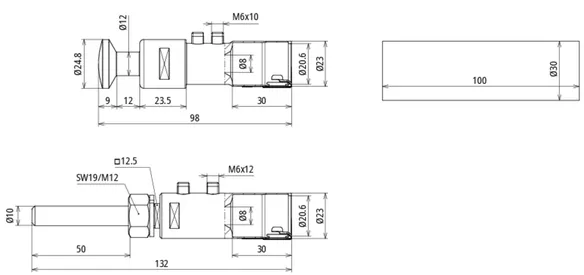

Kit de conexión para el cable HVI long Ø20 mm para el tendido exterior al tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización del terminal del cable en el exterior del tubo autosoportado (elemento terminal para placa de conexión) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

Estos elementos de conexión solo pueden utilizarse con el set de fijación (ref. 819 294) en el caso de los tubos autosoportados HVI long.

1 Producto

N.º art. 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, N.º de arancel aduanero (EU): 85359000, Peso bruto: 380.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Kit de conexión para el cable HVI long D 20mm
para su tendido al exterior del tubo, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RAV KF 20 V2A
art. no.: 819146
o equivalente



Datos técnicos

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819146 a favoritos.

El artículo 819146 ha sido añadido a la cesta de compra.

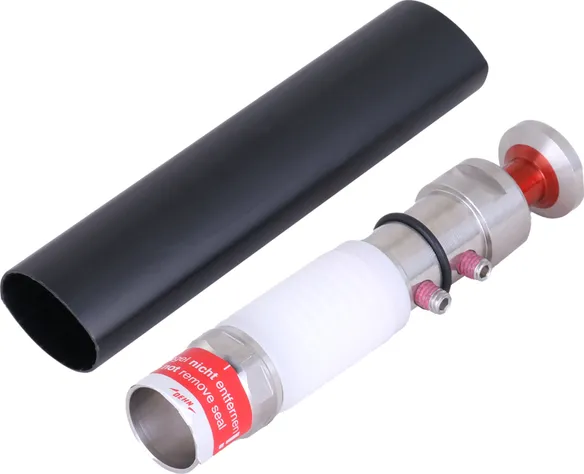

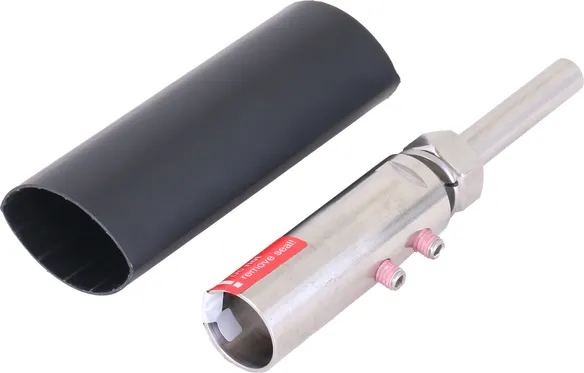

Kit de conexión para el cable HVI long Ø23 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización de la conexión terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con la instalación de tierra (incluye cuatro tubos termorretráctiles, 2 negros y 2 grises).

Estos elementos de conexión pueden utilizarse con tubos autosoportados HVI long.

1 Producto

N.º art. 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, N.º de arancel aduanero (EU): 85359000, Peso bruto: 360.01 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Elemento de conexión para terminar el cable HVI long, D 23mm
para el tendido interior en el tubo, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados; para realizar el terminal del cable
en el tubo autosoportado (terminal) y elemento de conexión
para otras partes de la protección externa contra rayos
o la instalación de toma de tierra (incl. cuatro tubos
termorretráctiles 2x de color negro, 2x de color gris).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF 23 V2A
art. no.: 819147
o equivalente

Certificados

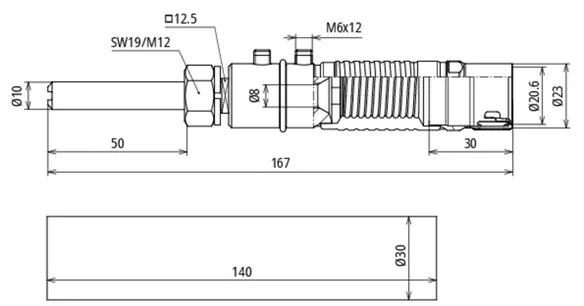

Datos técnicos

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819147 a favoritos.

El artículo 819147 ha sido añadido a la cesta de compra.


Kit de conexión para el cable HVI long Ø23 mm para el tendido exterior al tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización de la conexión terminal del cable en el exterior del tubo autosoportado (elemento terminal para placa de conexión) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con la instalación de tierra (incluye cuatro tubos termorretráctiles, 2 negros y 2 grises).
Estos elementos de conexión solo pueden utilizarse con el set de fijación (ref. 819 294) y en el caso de los tubos autosoportados HVI long.

1 Producto

N.º art. 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, N.º de arancel aduanero (EU): 85359000, Peso bruto: 388.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Kit de conexión para el cable HVI long, D 23 mm
para el tendido al exterior del tubo, INOX
Elementos de conexión para terminar
el cable HVI long en ambos lados;
para realizar el terminal del cable al exterior del tubo
autosoportado (terminal para la placa de conexión)
y elemento de conexión para otras partes de la protección
externa contra rayos o la instalación de toma de tierra
(incl. cuatro tubos termoretráctiles, 2x de color negro,
2x de color gris)
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RAV KF 23 V2A
art. no.: 819148
o equivalente

Certificados

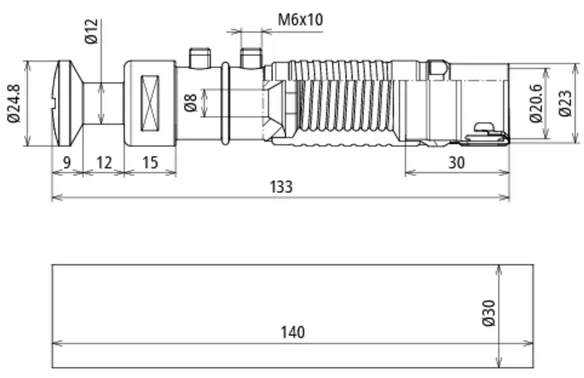

Datos técnicos

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819148 a favoritos.

El artículo 819148 ha sido añadido a la cesta de compra.

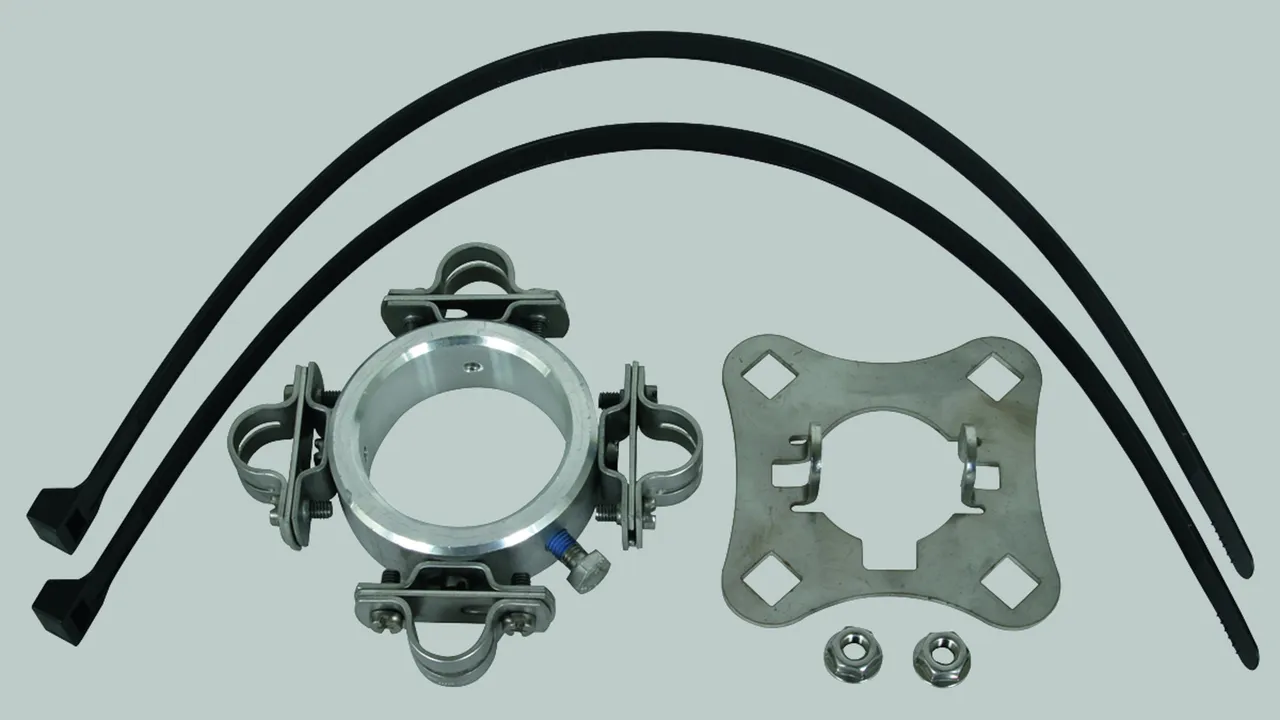

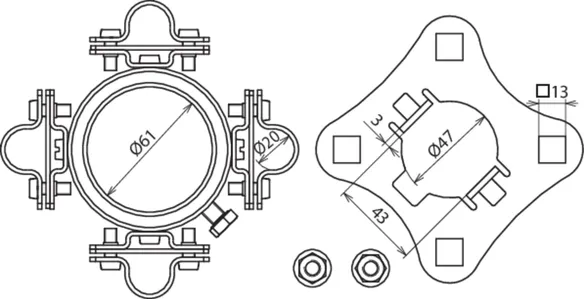

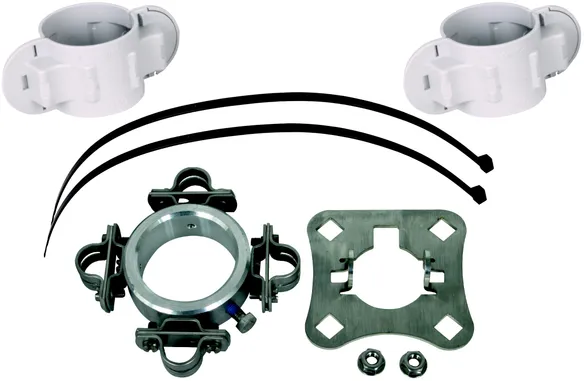

Kit de fijación para el cable HVI long de color negro/gris

Set de fijación para el montaje del cable HVI long a tubos autosoportados HVI long; consta de placa de conexión (cuatro orificios, con dos tuercas de bloqueo) y anillo de fijación con cuatro soportes de conductores ranurados (Ø20 mm) para conexión terminal (incluye dos bridas de cable con medias piezas de sujeción de plástico).

1 Producto

N.º art. 819294 BFS D61 4X20

GTIN 4013364152571, N.º de arancel aduanero (EU): 85389099, Peso bruto: 780.80 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

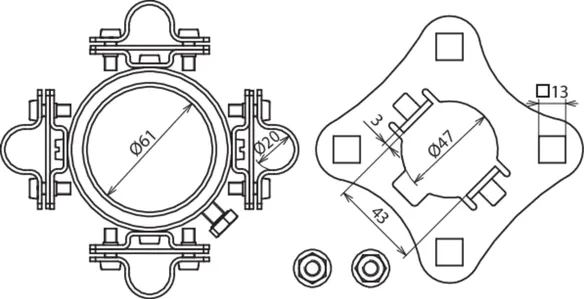

Kit de fijación para el cable HVI long Leitung D 20mm INOX/Al
Kit de fijación para montar el cable
HVI long al tubo de soporte D 50 mm
compuesto por placa de conexión
(cuádruple, incl. dos tuercas de bloqueo)
y anillo de fijación con cuatro soportes de conductores
ranurados para el terminal (incl. dos bridas de cable)
Material : INOX / Al
Conexión de la placa: orificios cuadrados 13 mm
Soporte de conductores: 4 x 20 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS D61 4X20
art. no.: 819294
o equivalente

Certificados



Datos técnicos

Material INOX / Al
Conexión de la placa orificios cuadrados 13 mm
Soporte de conductores 4 x 20 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819294 a favoritos.

El artículo 819294 ha sido añadido a la cesta de compra.

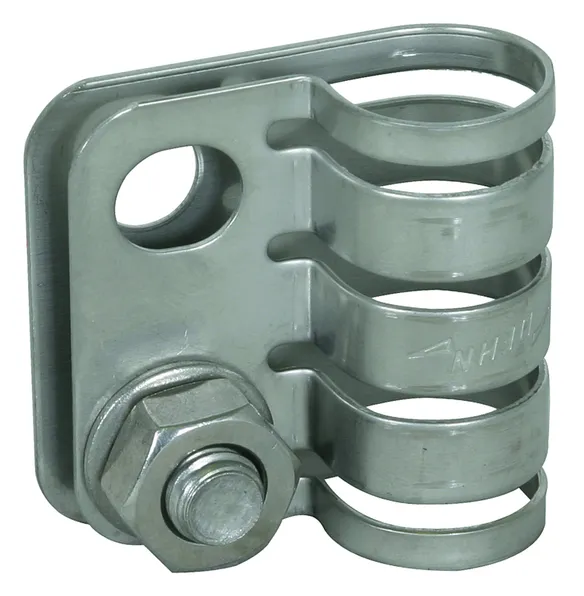

Elemento de conexión PA con compensación de potencial para el cable HVI long

Para controlar el campo eléctrico del cable HVI long en el terminal.
Superficie de contacto especial ranurada para el contacto eléctrico del revestimiento semiconductor.

1 Producto

N.º art. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, N.º de arancel aduanero (EU): 85359000, Peso bruto: 72.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

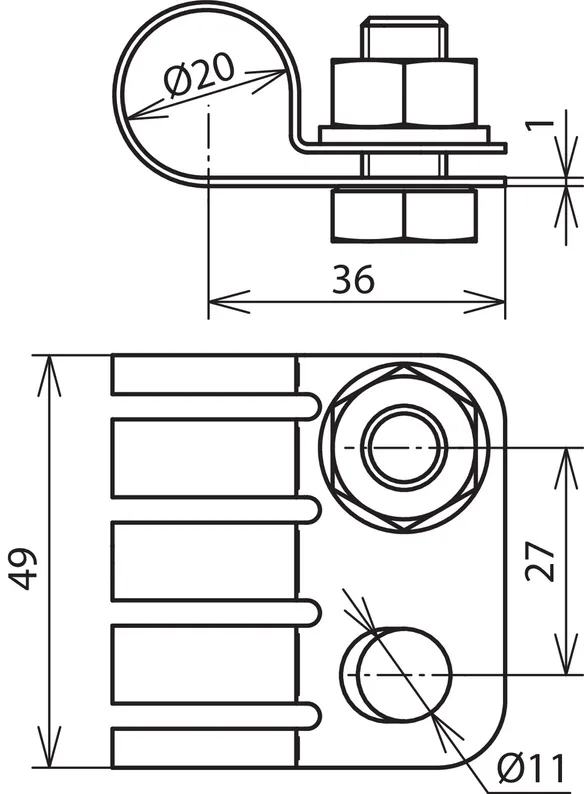

Elemento de conexión PA con compensación
de potencial para el cable HVI long INOX
Elemento de conexión PA con compensación
de potencial para el cable HVI long
para descargar el campo eléctrico del cable HVI
en el terminal.
Superficie de contacto especialmente ranurada para
el contacto eléctrico del revestimiento semiconductor.
Material : INOX
Margen de apriete Ø: 20 mm
Taladro de conexión Ø: 11 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 20 23 AB11 V2A
art. no.: 410229
o equivalente

Certificados



Datos técnicos

Material INOX
Margen de apriete Ø 20 mm
Taladro de conexión Ø 11 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 410229 a favoritos.

El artículo 410229 ha sido añadido a la cesta de compra.

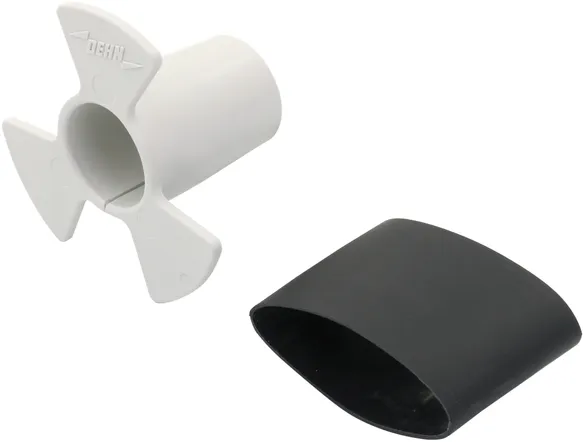

Arandela de tubo autosoportado para la reducción de ruido

1 Producto

N.º art. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, N.º de arancel aduanero (EU): 85389099, Peso bruto: 109.60 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Arandela de tubo autosoportado para la reducción de ruido
para cable HVI long integrado
Ø20 mm y Ø23 mm en el tubo autosoportado
Material : Plástico
Utilizable para: HVI long negro y HVI long gris
diámetro Ø del cable: 20 / 23 mm

Producto DEHN
Tipo: SCHIRM HVI SCH RED
art. no.: 819235
o equivalente

Certificados



Datos técnicos

Material Plástico
Utilizable para HVI long negro y HVI long gris
diámetro Ø del cable 20 / 23 mm

Se ha añadido el artículo 819235 a favoritos.

El artículo 819235 ha sido añadido a la cesta de compra.
