Placas de conexión a tierra

  • Alta capacidad de soportar corrientes de cortocircuito
  • Conexión unipolar de los brazos de fase

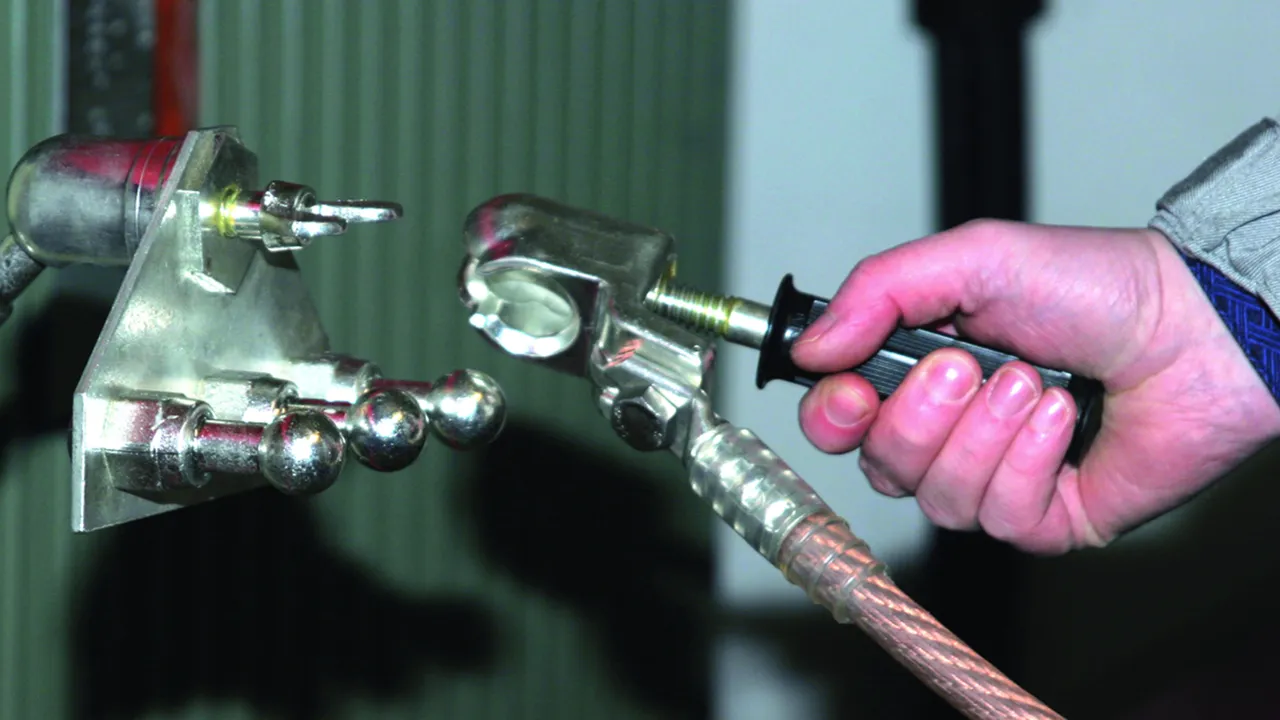

  • Para conectar dispositivos unipolares de puesta a tierra y cortocircuito a transformadores de mástiles de líneas aéreas o a portafusibles
  • Versión para puntos esféricos de anclaje Ø20 mm, Ø25 mm o pernos con ranuras anulares Ø16 mm

Detalles

Borna de fresado de toma de tierra con protección antitorsión montada a una placa de conexión a tierra.
lorem ipsum

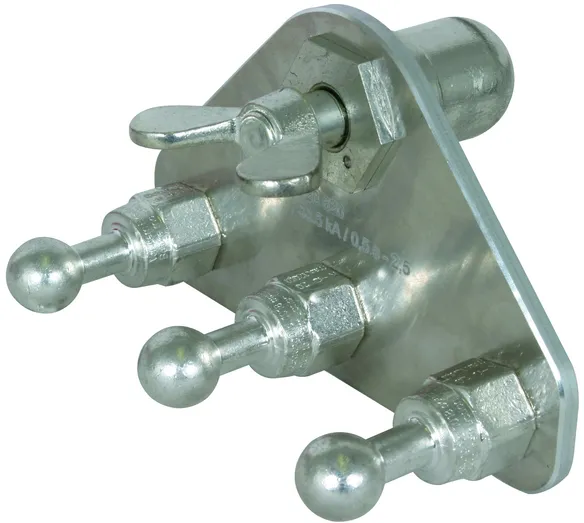

Con 3 puntos esféricos de anclaje y cubierta de cabeza esférica

2 Productos

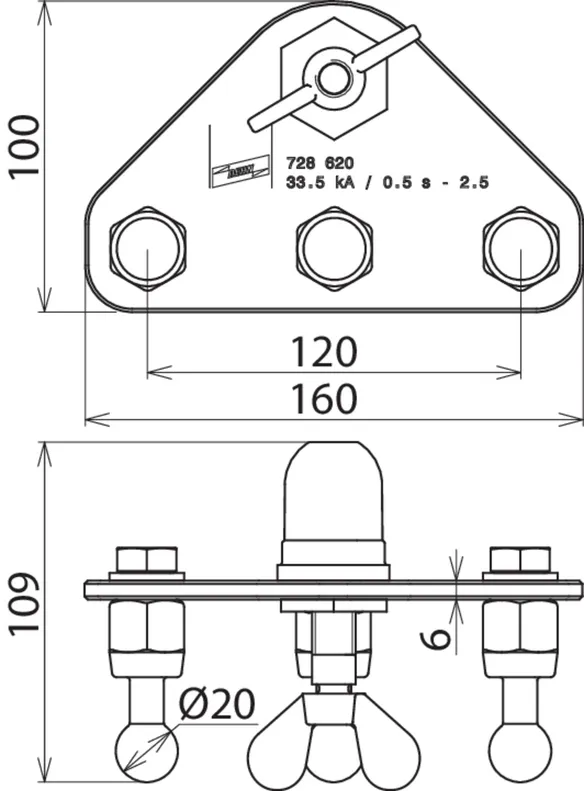

N.º art. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1085.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 20 mm
Sección máx. de cable Cu 120 mm²
Máx. corriente de cortocircuito Ik 0,5 s 33,5 kA
Máx. corriente de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 728620 a favoritos.

Ir a favoritos

El artículo 728620 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

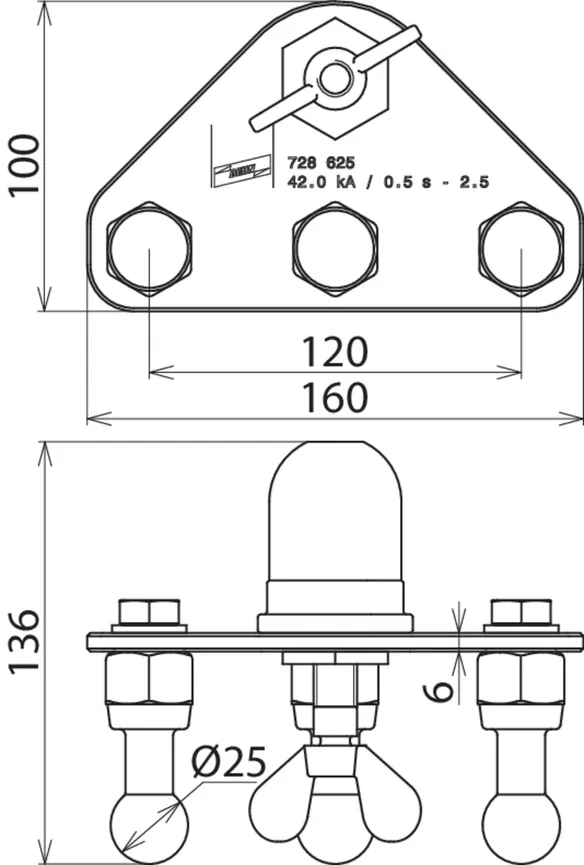

N.º art. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1084.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 25 mm
Sección máx. de cable Cu 150 mm²
Máx. corriente de cortocircuito Ik 0,5 s 42,0 kA
Máx. corriente de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 728625 a favoritos.

Ir a favoritos

El artículo 728625 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

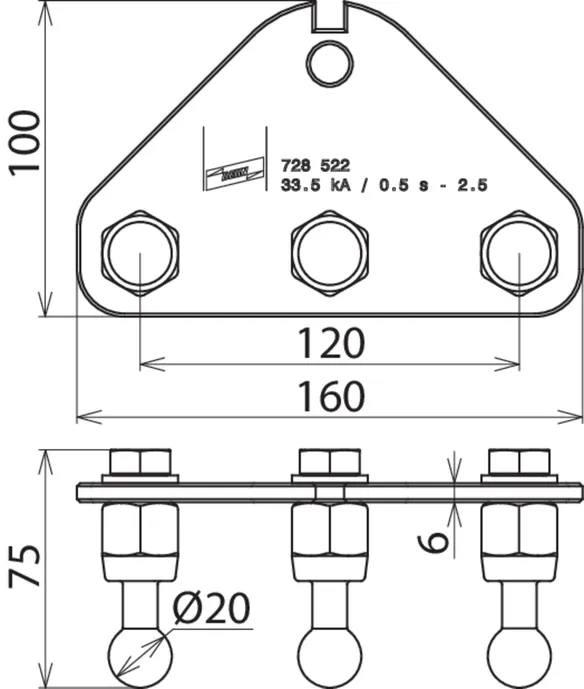

Con 3 puntos esféricos de anclaje

Para montar sobre bornas de conexión a tierra con protección antitorsión PK1.

2 Productos

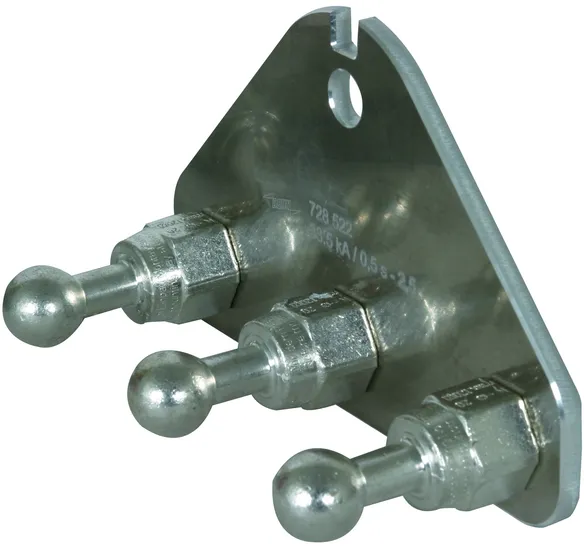

N.º art. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, N.º de arancel aduanero (EU): 85359000, Peso bruto: 756.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 20 mm
Sección máx. de cable Cu 120 mm²
Máx. corriente de cortocircuito Ik 0,5 s 33,5 kA
Máx. corriente de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 728522 a favoritos.

Ir a favoritos

El artículo 728522 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

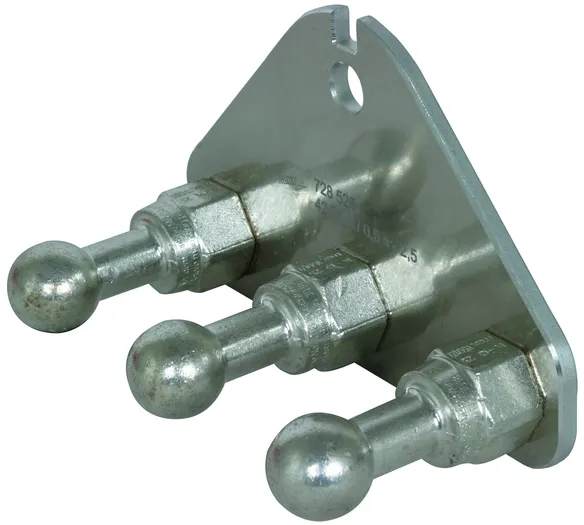

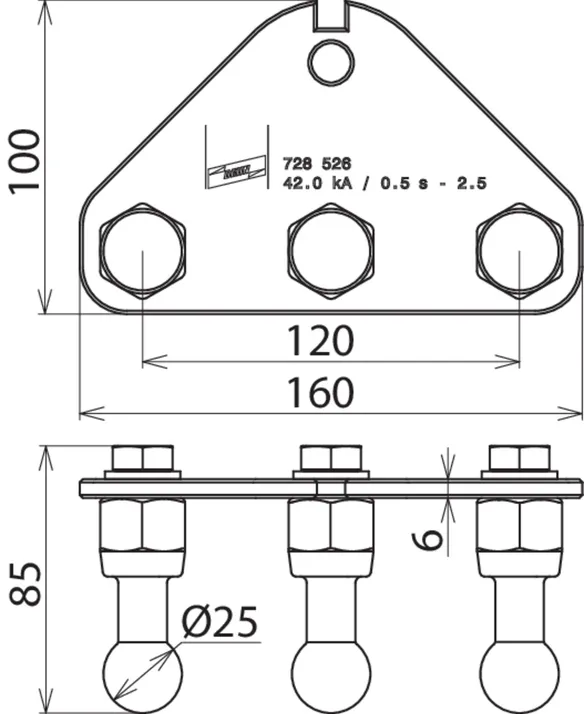

N.º art. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1014.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 25 mm
Sección máx. de cable Cu 150 mm²
Máx. corriente de cortocircuito Ik 0,5 s 42,0 kA
Máx. corriente de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 728526 a favoritos.

Ir a favoritos

El artículo 728526 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

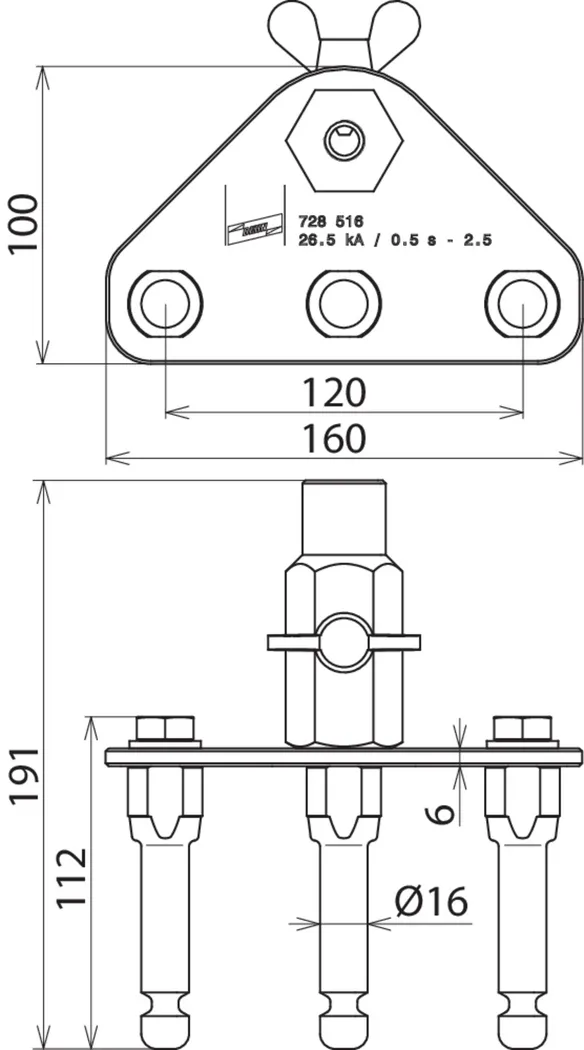

Con 3 puntos de anclaje con ranuras anulares y casquillo de conexión a tierra

1 Producto

N.º art. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.54 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 16 mm
Sección máx. de cable Cu 95 mm²
Máx. corriente de cortocircuito Ik 0,5 s 26,5 kA
Máx. corriente de cortocircuito Ik 1 s 18,7 kA

Se ha añadido el artículo 728516 a favoritos.

Ir a favoritos

El artículo 728516 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Con 2 puntos esféricos de anclaje y cubierta de cabeza esférica

Con cubierta de cabeza esférica girable, Ø25 mm, con maneta de plástico.
Para unir 2 dispositivos de puesta a tierra y cortocircuito unipolares y conectar a un punto esférico de anclaje Ø25 mm.

1 Producto

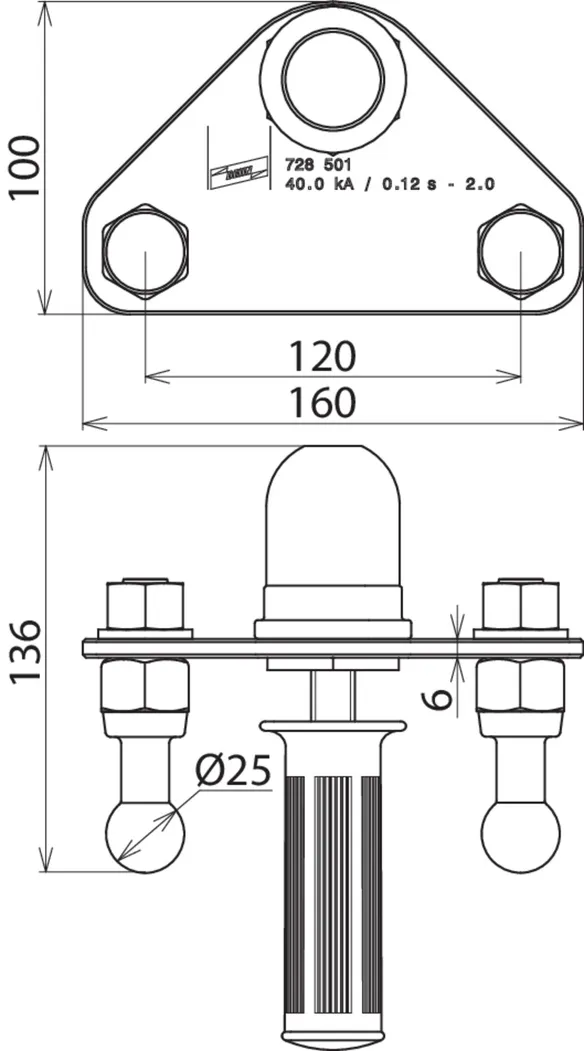

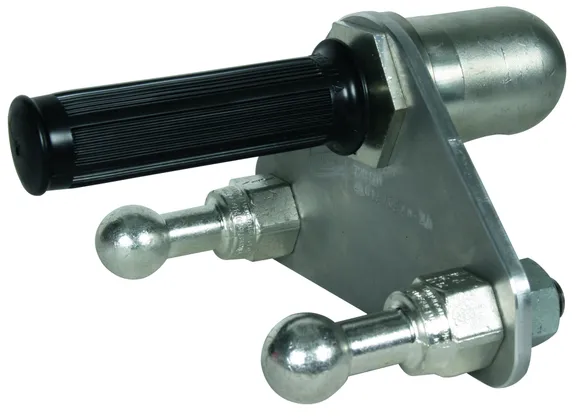

N.º art. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1015.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 25 mm
DB dibujo no. 3 Ebgw 01.66
DB material no. 157 540

Se ha añadido el artículo 728501 a favoritos.

Ir a favoritos

El artículo 728501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

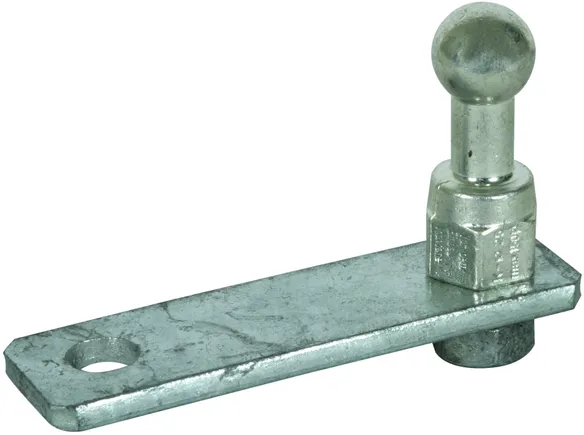

Pletina con 1 punto esférico de anclaje

Para conectar con un portafusible.

1 Producto

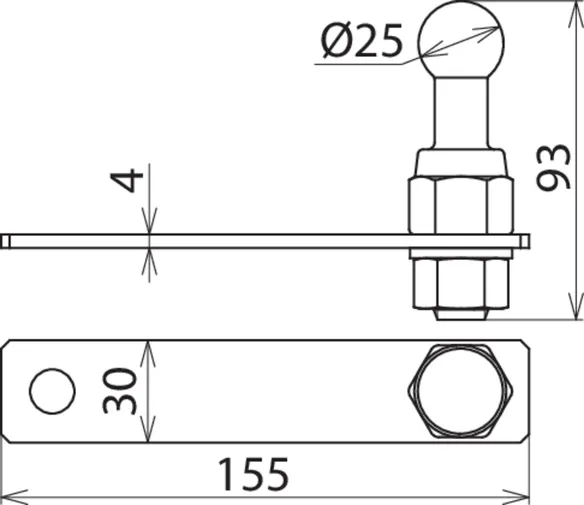

N.º art. 728503 EAP 25 SIT US OL

GTIN 4013364079564, N.º de arancel aduanero (EU): 85359000, Peso bruto: 453.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 25 mm
DB dibujo no. 4 Ebgw 01.60
DB material no. 157 545

Se ha añadido el artículo 728503 a favoritos.

Ir a favoritos

El artículo 728503 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

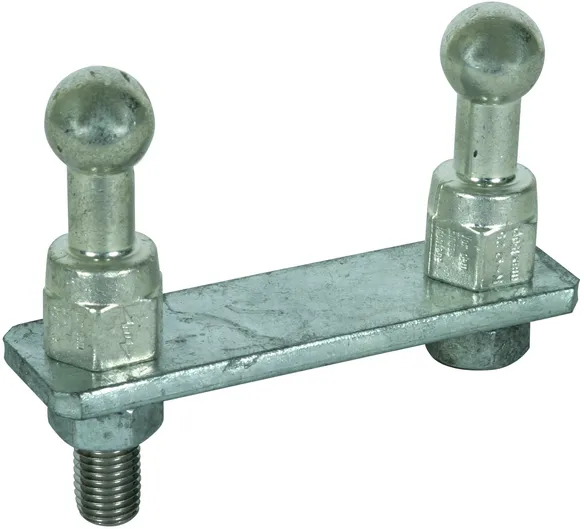

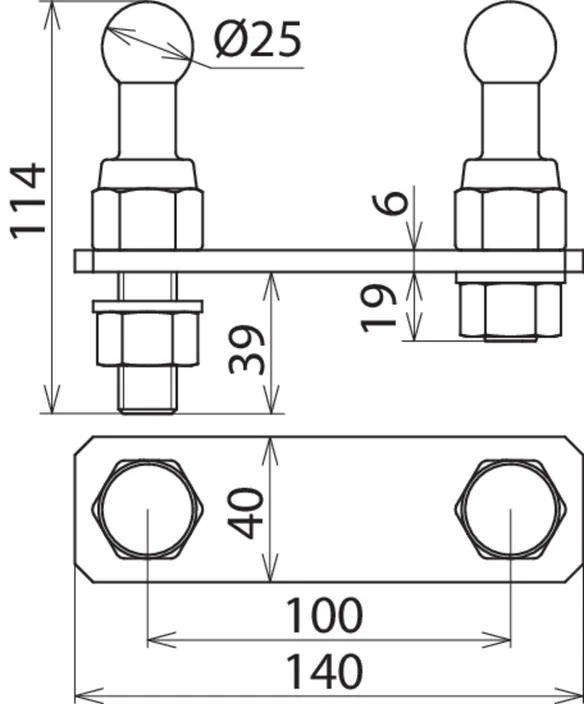

Pletina con 2 puntos esféricos de anclaje

Para conectar con mástiles.

1 Producto

N.º art. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, N.º de arancel aduanero (EU): 85359000, Peso bruto: 708.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Punto de anclaje Ø 25 mm
DB dibujo no. 3 Ebgw 01.61
DB material no. 157 548

Se ha añadido el artículo 728502 a favoritos.

Ir a favoritos

El artículo 728502 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
