Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

Detalles

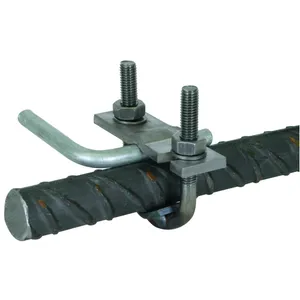

**Figura 2**:

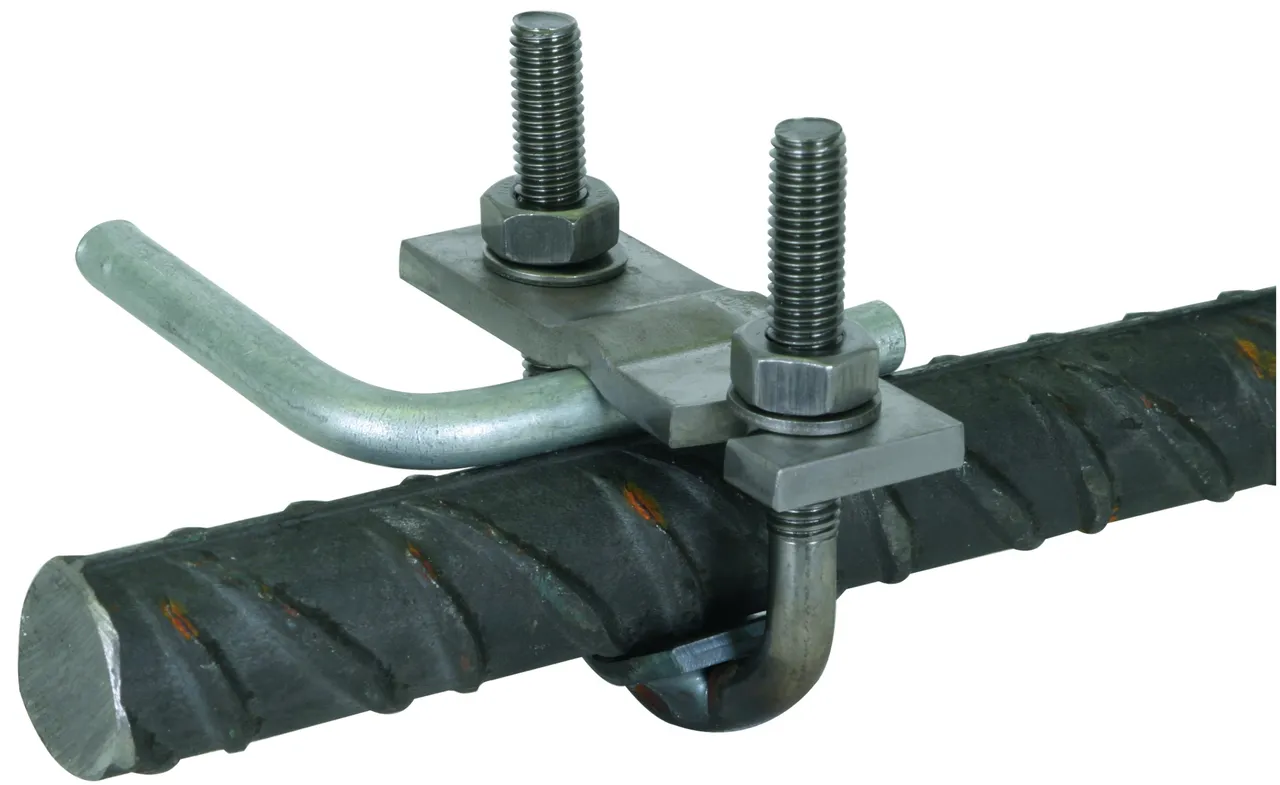

borna con caballete Art Nº 308 045

lorem ipsum — **Figura 2**:
borna con caballete Art Nº 308 045

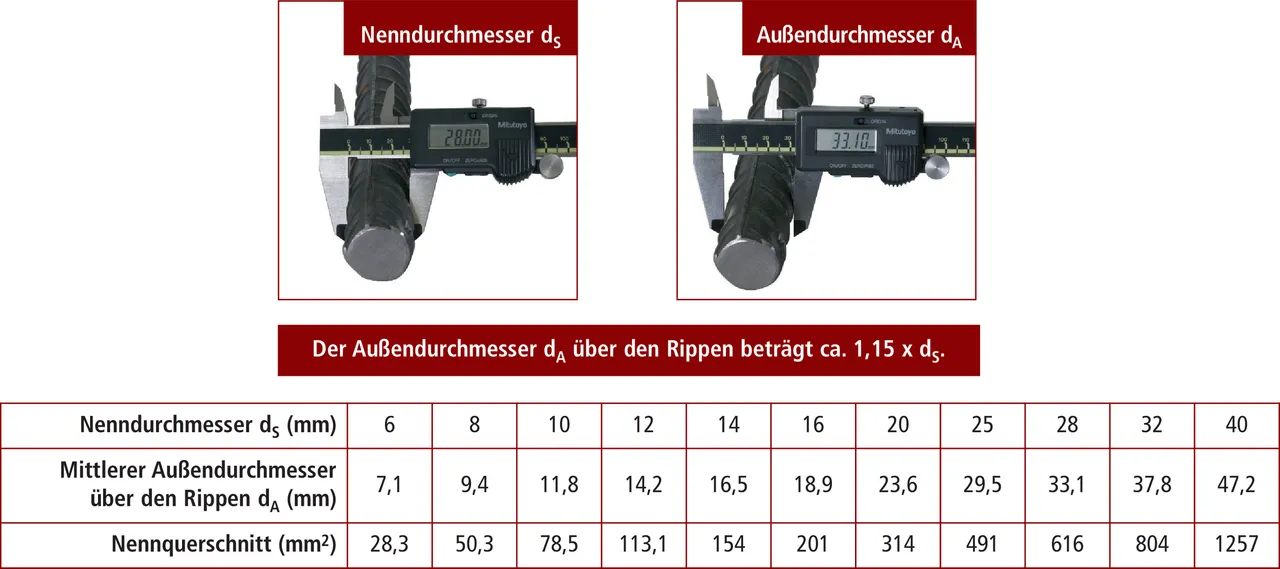

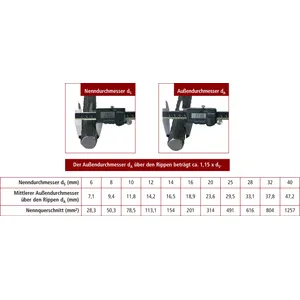

**Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

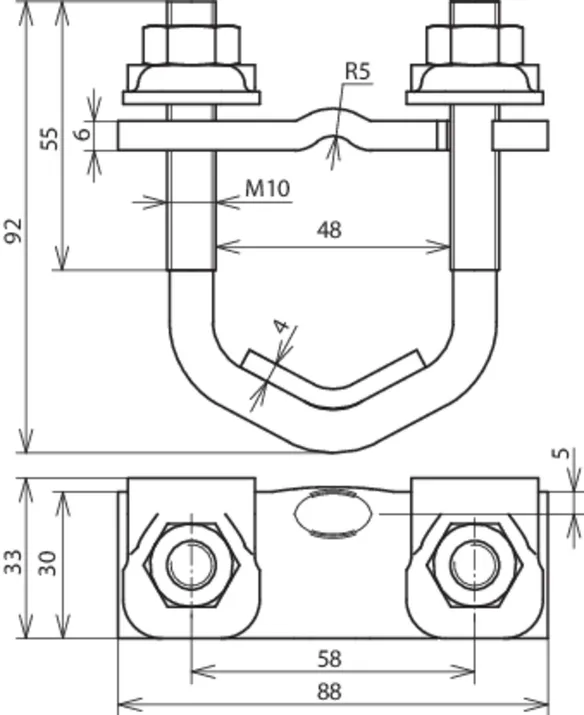

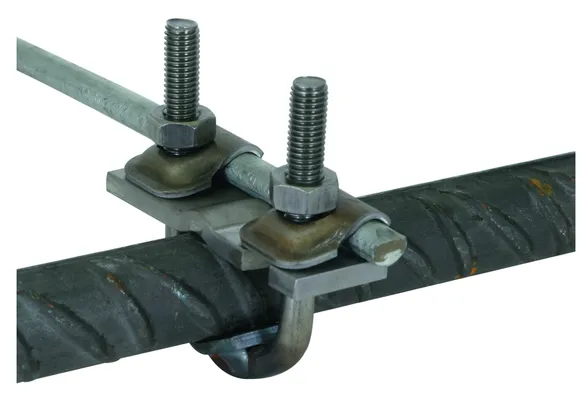

**Figura 3**: borna con caballete Art Nº 308 046

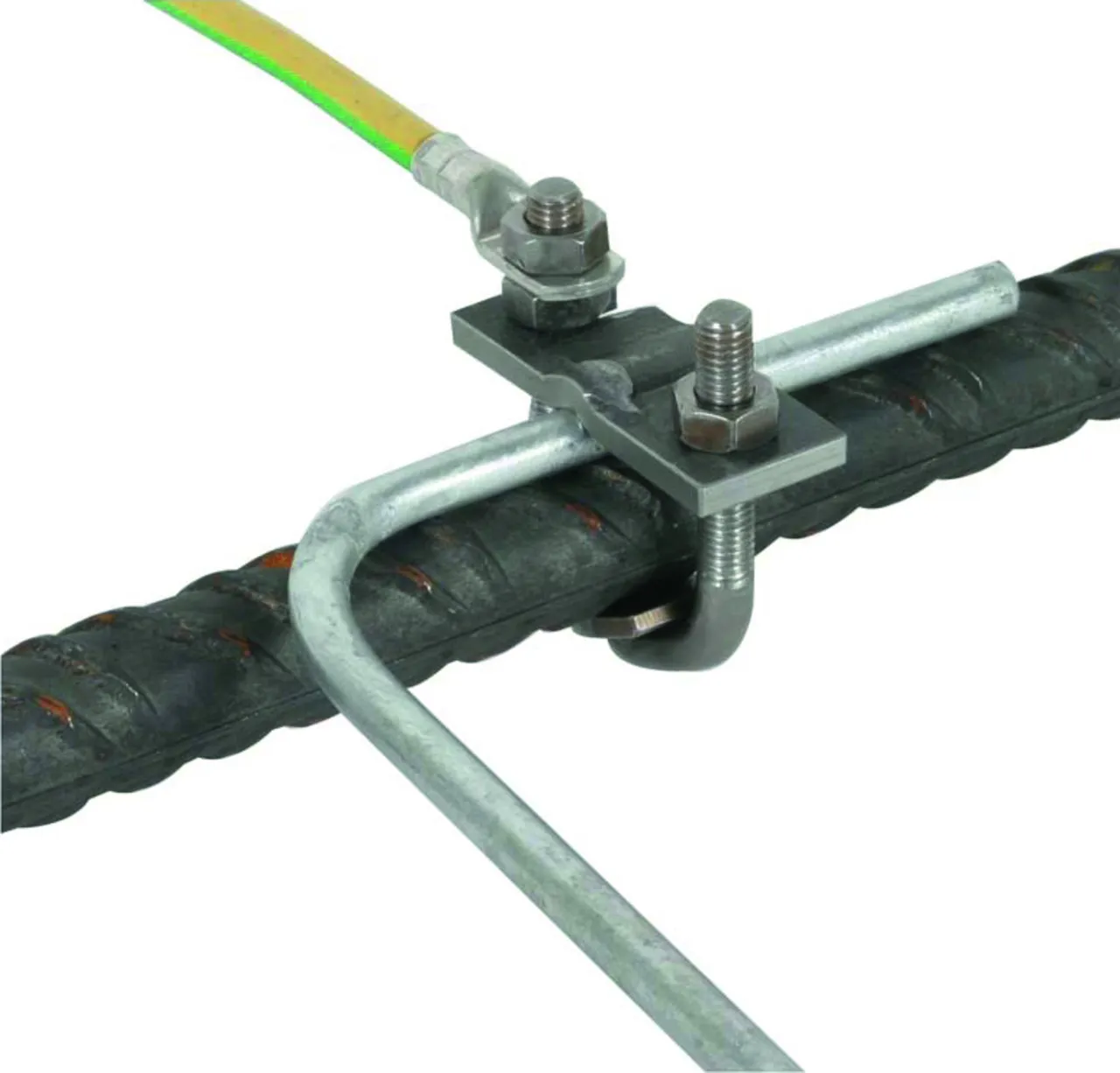

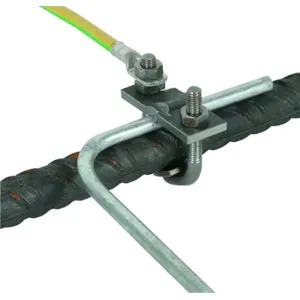

**Figura 4**: borna con caballete con terminal de cable

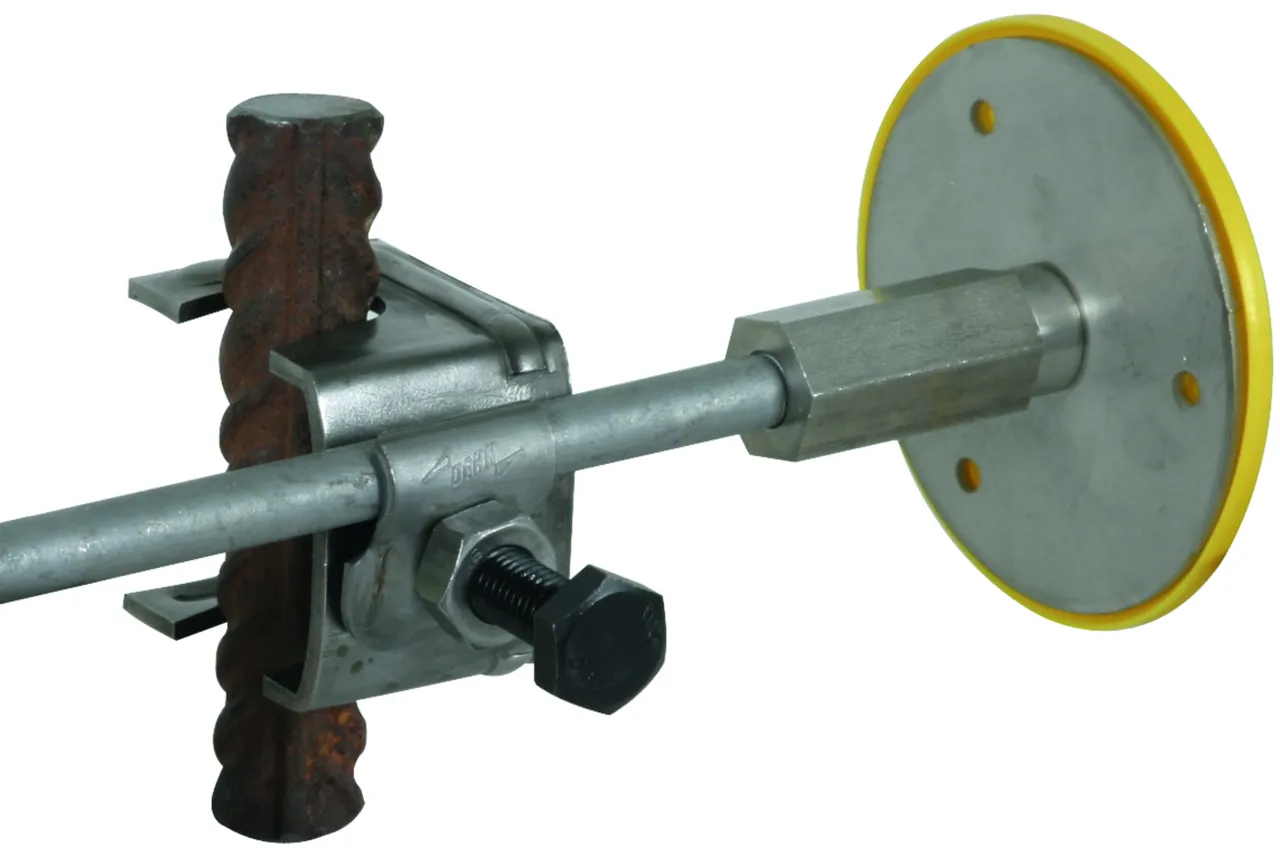

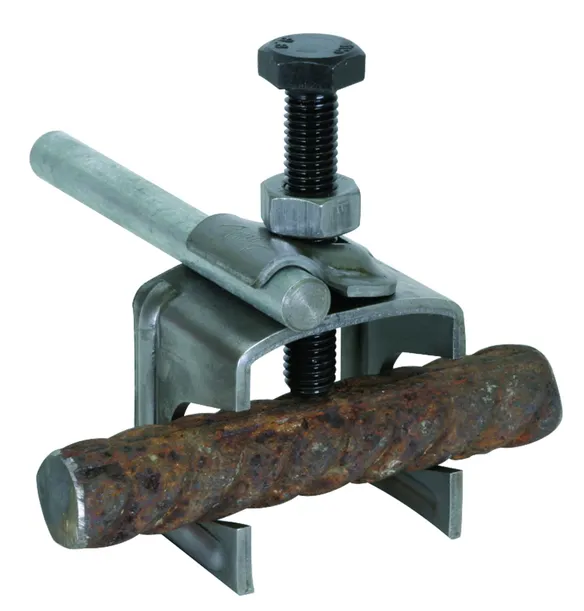

**Figura 5**: borna de conexión Art Nº 308 035

Para conexiones en "T", en cruz y en paralelo

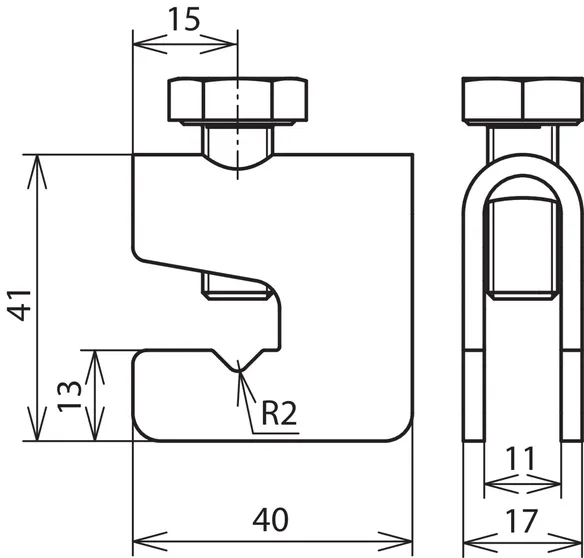

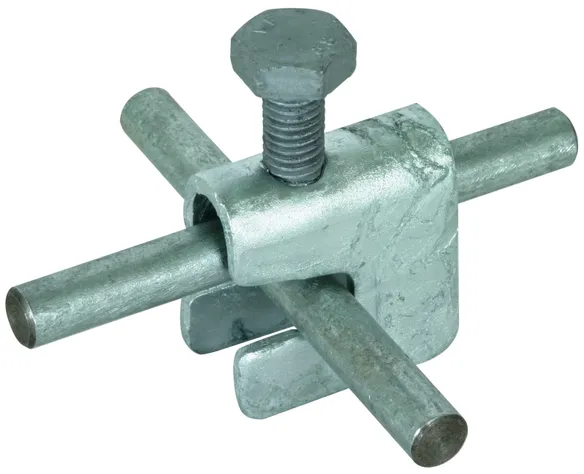

1 Producto

N.º art. 308025 VK A UNI ST

GTIN 4013364035881, N.º de arancel aduanero (EU): 85359000, Peso bruto: 102.00 g, Empaquetado: 50.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

Certificados

Datos técnicos

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Se ha añadido el artículo 308025 a favoritos.

Ir a favoritos

El artículo 308025 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Para conexiones en "T", en cruz y en paralelo

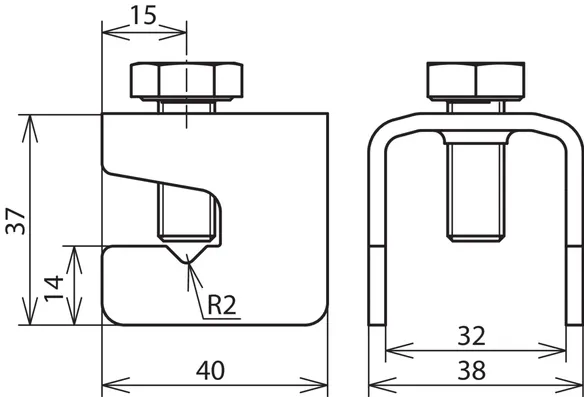

1 Producto

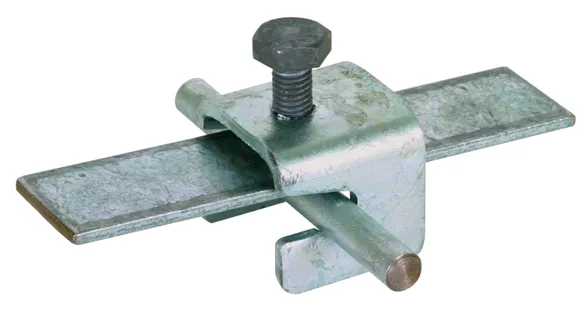

N.º art. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, N.º de arancel aduanero (EU): 85359000, Peso bruto: 111.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

Certificados

Datos técnicos

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308026 a favoritos.

Ir a favoritos

El artículo 308026 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 Producto

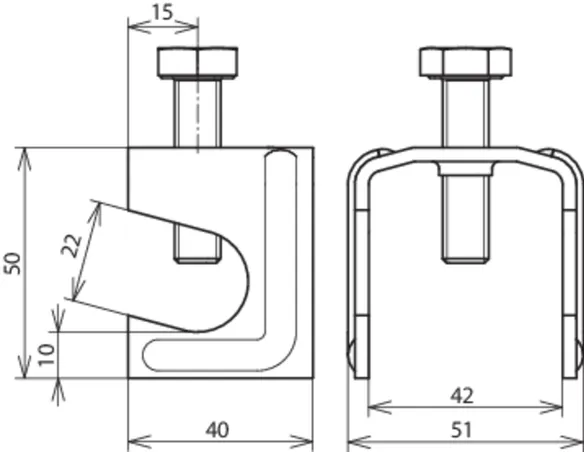

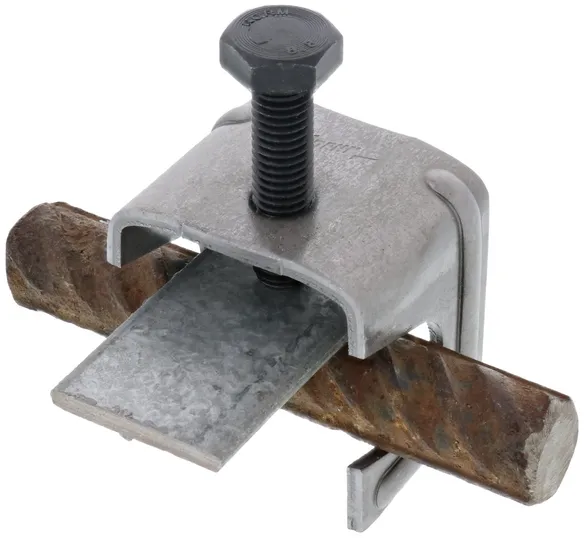

N.º art. 308030 VK A R22 F40 STBL

GTIN 4013364030749, N.º de arancel aduanero (EU): 85359000, Peso bruto: 130.00 g, Empaquetado: 50.00 unidad(es)

Figuras

Open PDF

Más información

Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd / pletina	(+) 6-22 / 30-40 mm
Tornillo	di M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308030 a favoritos.

Ir a favoritos

El artículo 308030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

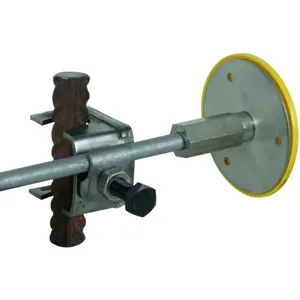

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

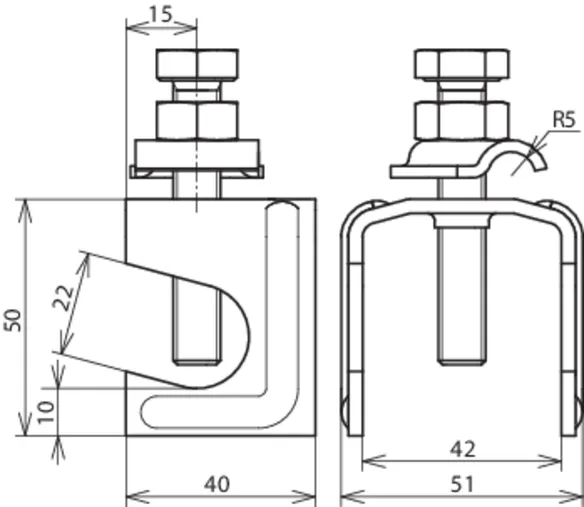

1 Producto

N.º art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, N.º de arancel aduanero (EU): 85359000, Peso bruto: 169.60 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308035 a favoritos.

Ir a favoritos

El artículo 308035 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Borna con caballete para diámetros grandes

1 Producto

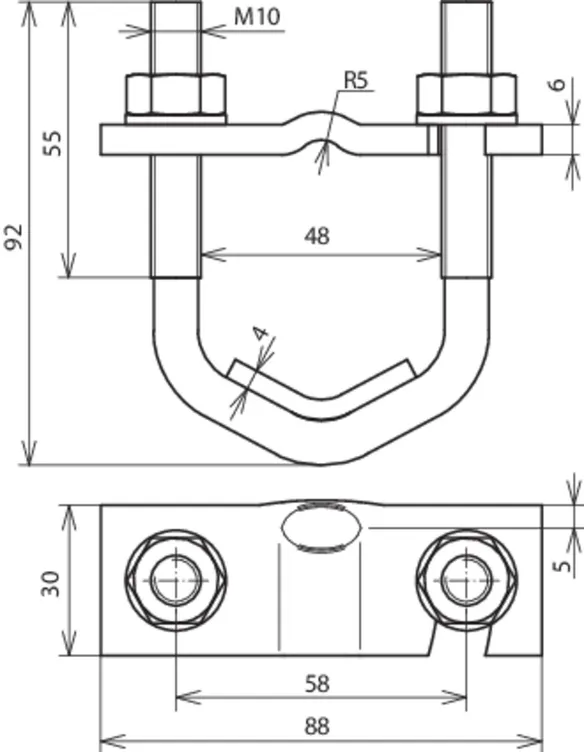

N.º art. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 266.50 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308045 a favoritos.

Ir a favoritos

El artículo 308045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

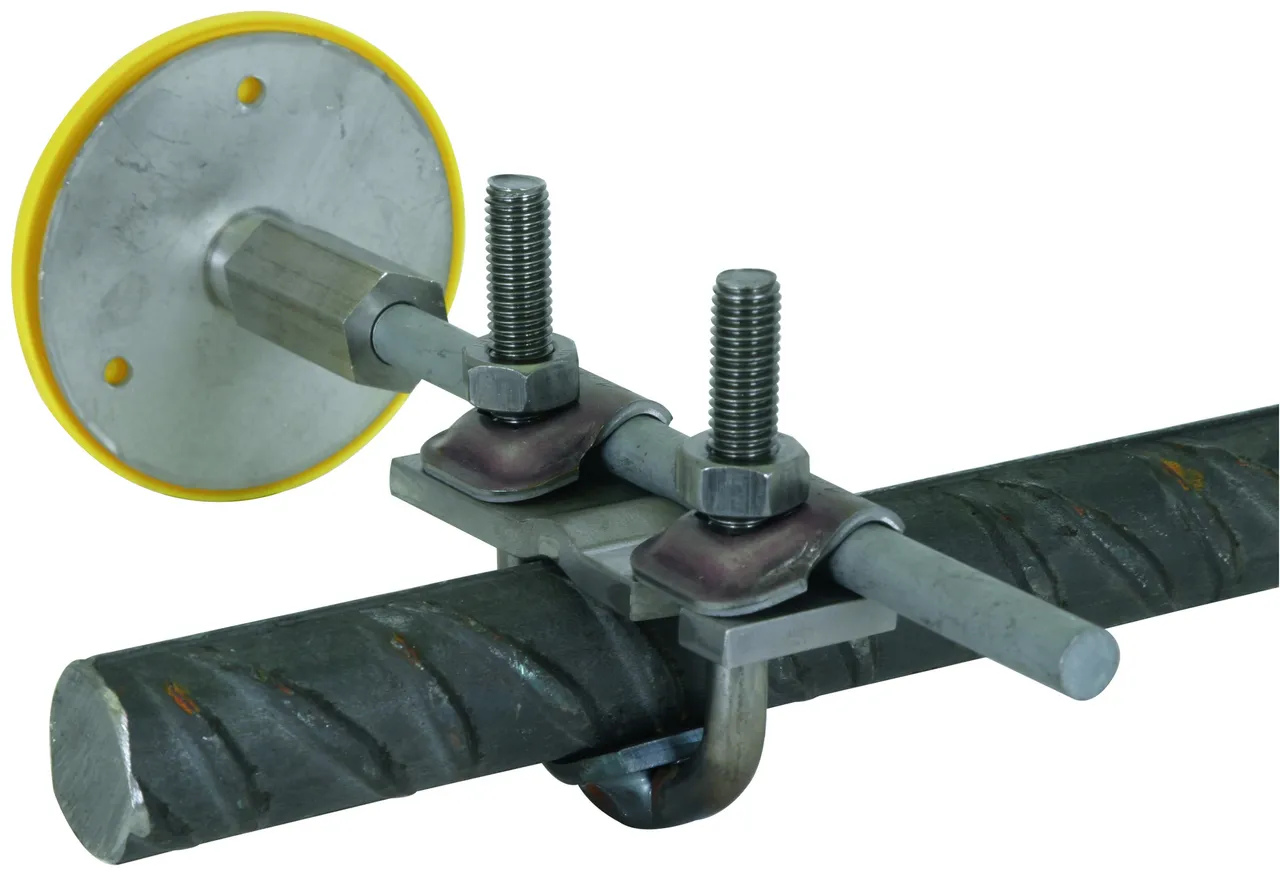

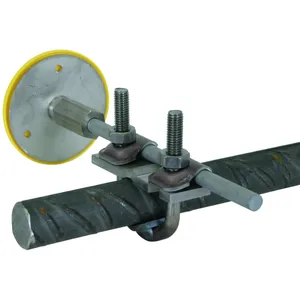

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 Producto

N.º art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, N.º de arancel aduanero (EU): 85359000, Peso bruto: 292.40 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308046 a favoritos.

Ir a favoritos

El artículo 308046 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

Bornas de conexión para armaduras

Detalles

Para conexiones en "T", en cruz y en paralelo

N.º art. 308025 VK A UNI ST

Se ha añadido el artículo 308025 a favoritos.

El artículo 308025 ha sido añadido a la cesta de compra.

Para conexiones en "T", en cruz y en paralelo

N.º art. 308026 VK 6.10 FL30 FL30 BSB STTZN

Se ha añadido el artículo 308026 a favoritos.

El artículo 308026 ha sido añadido a la cesta de compra.

Para conexiones en "T" y en cruz

N.º art. 308030 VK A R22 F40 STBL

Se ha añadido el artículo 308030 a favoritos.

El artículo 308030 ha sido añadido a la cesta de compra.

Para conexiones en "T" y en paralelo con caballete de sujeción

N.º art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Se ha añadido el artículo 308035 a favoritos.

El artículo 308035 ha sido añadido a la cesta de compra.

Borna con caballete para diámetros grandes

N.º art. 308045 BVK 16.48 6.10 FL40 BSB STBL

Se ha añadido el artículo 308045 a favoritos.

El artículo 308045 ha sido añadido a la cesta de compra.

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

N.º art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Se ha añadido el artículo 308046 a favoritos.

El artículo 308046 ha sido añadido a la cesta de compra.

Bornas de conexión para armaduras

Detalles

Para conexiones en "T", en cruz y en paralelo

N.º art. 308025 VK A UNI ST

Debe estar registrado para descargar 308025.stp.

Debe estar registrado para descargar 308025.igs.

Debe estar registrado para descargar 308025.jt.

Debe estar registrado para descargar 308025.dwg.

Debe estar registrado para descargar 308025m_D.dxf.

Se ha añadido el artículo 308025 a favoritos.

El artículo 308025 ha sido añadido a la cesta de compra.

Para conexiones en "T", en cruz y en paralelo

N.º art. 308026 VK 6.10 FL30 FL30 BSB STTZN

Debe estar registrado para descargar 308026.stp.

Debe estar registrado para descargar 308026.igs.

Debe estar registrado para descargar 308026.jt.

Debe estar registrado para descargar 308026.dwg.

Debe estar registrado para descargar 308026m_D.dxf.

Se ha añadido el artículo 308026 a favoritos.

El artículo 308026 ha sido añadido a la cesta de compra.

Para conexiones en "T" y en cruz

N.º art. 308030 VK A R22 F40 STBL

Debe estar registrado para descargar 308030.stp.

Debe estar registrado para descargar 308030.igs.

Debe estar registrado para descargar 308030.jt.

Debe estar registrado para descargar 308030.dwg.

Se ha añadido el artículo 308030 a favoritos.

El artículo 308030 ha sido añadido a la cesta de compra.

Para conexiones en "T" y en paralelo con caballete de sujeción

N.º art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Debe estar registrado para descargar 308035.stp.

Debe estar registrado para descargar 308035.igs.

Debe estar registrado para descargar 308035.jt.

Debe estar registrado para descargar 308035.dwg.

Debe estar registrado para descargar 308035m_D.dxf.

Se ha añadido el artículo 308035 a favoritos.

El artículo 308035 ha sido añadido a la cesta de compra.

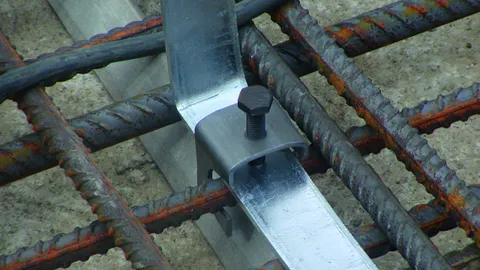

Borna con caballete para diámetros grandes

N.º art. 308045 BVK 16.48 6.10 FL40 BSB STBL

Debe estar registrado para descargar 308045.stp.

Debe estar registrado para descargar 308045.igs.

Debe estar registrado para descargar 308045.jt.

Debe estar registrado para descargar 308045.dwg.

Debe estar registrado para descargar 308045m_D.dxf.

Se ha añadido el artículo 308045 a favoritos.

El artículo 308045 ha sido añadido a la cesta de compra.

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

N.º art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Debe estar registrado para descargar 308046.stp.

Debe estar registrado para descargar 308046.igs.

Debe estar registrado para descargar 308046.jt.

Debe estar registrado para descargar 308046.dwg.

Debe estar registrado para descargar 308046m_D.dxf.

Se ha añadido el artículo 308046 a favoritos.

El artículo 308046 ha sido añadido a la cesta de compra.
