Dispositivos de descarga y compensación de potencial

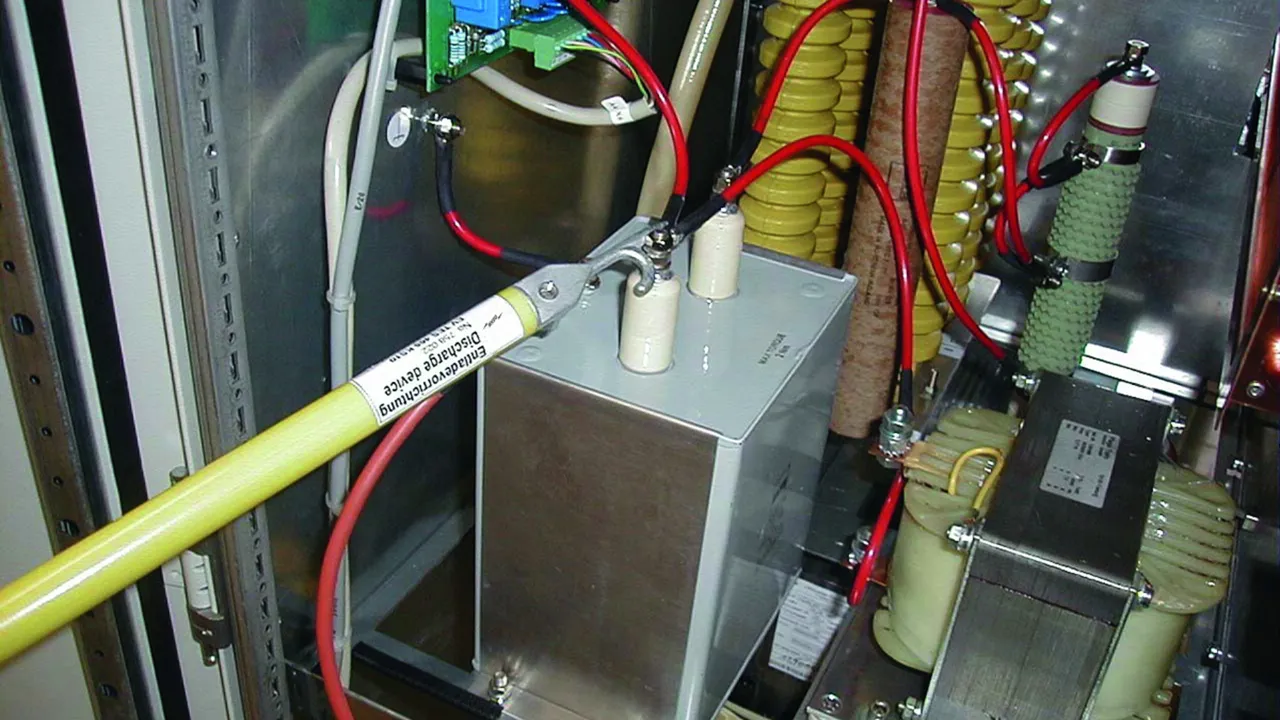

Para derivar cargas estáticas
Puntas de contacto diferentes
Trinquete especial eléctricos para colgar en conductores redondos Ø12 ... 26,5 mm
Las entradas de cables están revestidas con plástico resistente al agua, con protección adicional contra el pandeo

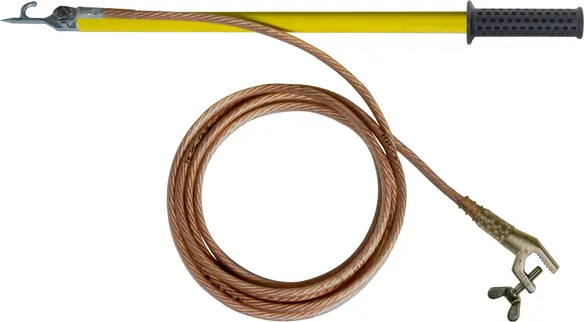

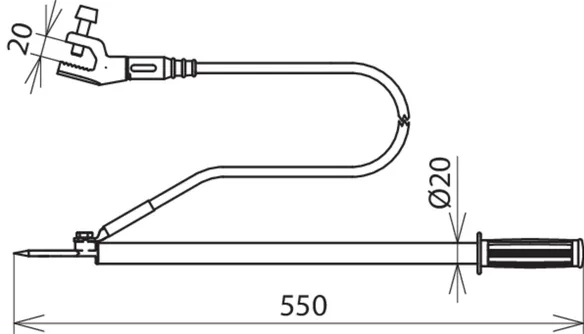

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

1 Producto

N.º art. 758020 EV TES 465 EK

GTIN 4013364098992, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.44 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758020 a favoritos.

Ir a favoritos

El artículo 758020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

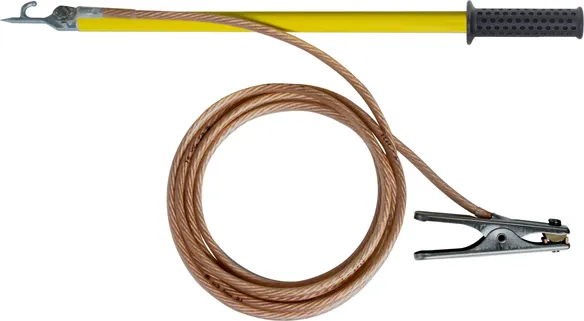

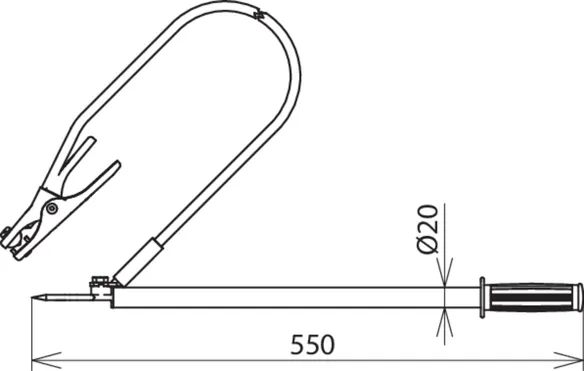

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

1 Producto

N.º art. 758021 EV TES 465 EZ

GTIN 4013364099005, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758021 a favoritos.

Ir a favoritos

El artículo 758021 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

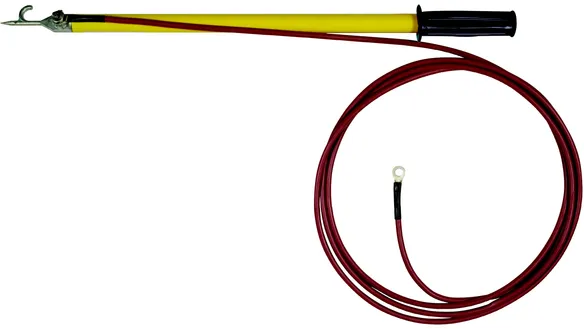

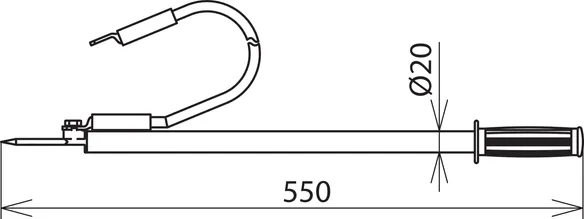

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

taladro Ø8,4 mm y cable en silicona

1 Producto

N.º art. 758022 EV TES 465 KS10

GTIN 4013364099012, N.º de arancel aduanero (EU): 85369095, Peso bruto: 750.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758022 a favoritos.

Ir a favoritos

El artículo 758022 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo de descarga con borna de tierra con tornillo de mariposa

1 Producto

N.º art. 758001 EV TS 2000 EK

GTIN 4013364004030, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.22 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758001 a favoritos.

Ir a favoritos

El artículo 758001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

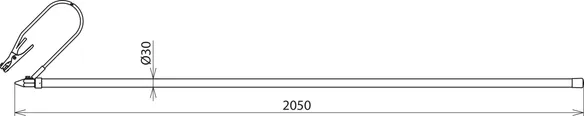

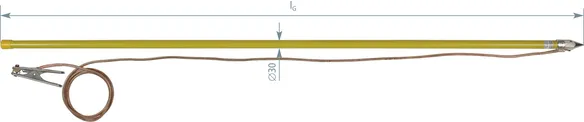

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

1 Producto

N.º art. 758003 EV TS 2000 EZ

GTIN 4013364004047, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.95 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto	aleación Cu/gal Sn
^*) Prueba basada en informaciones propias

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Capacidad de aislamiento del tubo aislante (de acuerdo con DIN VDE 0681-1)	75 kV
Corriente de choque de rayo máx. (8/20 µs)	50 kA
Aplicación	¡No usar en condiciones de humdad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
^*) Prueba basada en informaciones propias

Se ha añadido el artículo 758003 a favoritos.

Ir a favoritos

El artículo 758003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

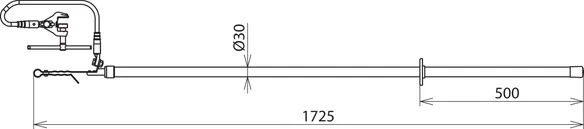

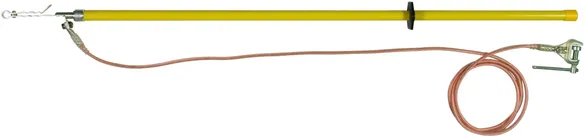

Dispositivo de descarga con mordaza de tierra

Para colgar a conductores redondos Ø12 ... 26,5 mm de instalaciones de electrofiltros.

1 Producto

N.º art. 758015 EV EH 1725 EK

GTIN 4013364041608, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.62 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Material del trinquete	bronce/gal Sn

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Parte de conexión a la instalación de tierra	borna de tierra tipo F2, margen de apriete hasta 30 mm
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Aplicación	¡No usar en condiciones de humedad!
Material del trinquete	bronce/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758015 a favoritos.

Ir a favoritos

El artículo 758015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

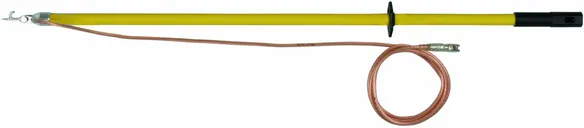

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Producto

N.º art. 758025 EV TES STK 1500 KS

GTIN 4013364127838, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.29 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758025 a favoritos.

Ir a favoritos

El artículo 758025 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

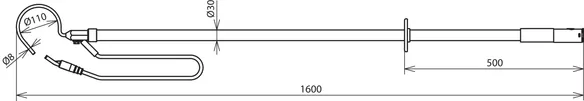

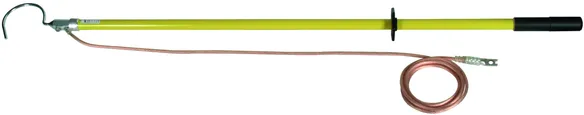

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Producto

N.º art. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, N.º de arancel aduanero (EU): 85369095, Peso bruto: 5.16 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Material del estribo a colgar	INOX

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Aplicación	¡No usar en condiciones de humedad!
Material del estribo a colgar	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 758028 a favoritos.

Ir a favoritos

El artículo 758028 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

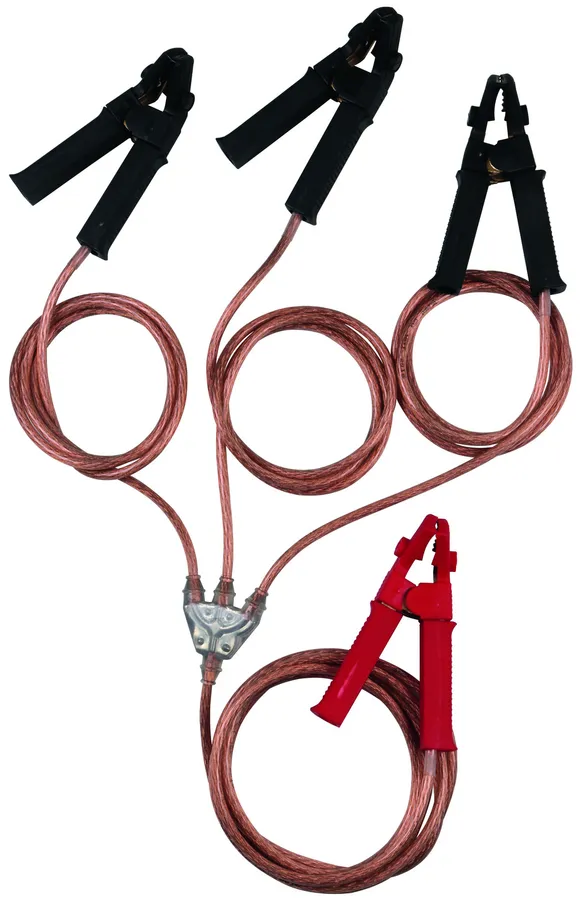

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

1 Producto

N.º art. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.21 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Datos técnicos

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm
Color de la pinza A / B / C	negro
Color de la pinza D	rojo
Accionamientos posibles con la pinza	> 500
Corriente máx. permanente permisible	10 A
Margen de temperatura de servicio	-30 °C ... +50 °C
Margen de temperatura de almacén	-40 °C ... +70 °C
Estructura del conductor	flexible Cu desnudo según VDE 0295-6
Rigidez dieléctrica de la envolvente del cable	mín. 10 kV/mm
Espesor del aislamiento	1,20 mm (típico)
Aislamiento	mezcla PVC TM2 según HD21.1

Se ha añadido el artículo 758099 a favoritos.

Ir a favoritos

El artículo 758099 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

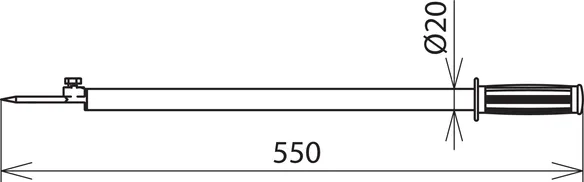

Dispositivo de descarga con maneta, sin cable de tierra

1 Producto

N.º art. 758036 EV TES 465 SN7215

GTIN 4013364133884, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.35 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Se ha añadido el artículo 758036 a favoritos.

Ir a favoritos

El artículo 758036 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo de descarga con punta de contacto, sin cable de tierra

1 Producto

N.º art. 758075 EV TS STK 1470

GTIN 4013364247789, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.75 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del tubo	1310 mm
Longitud total (l_G )	1470 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Se ha añadido el artículo 758075 a favoritos.

Ir a favoritos

El artículo 758075 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

1 Producto

N.º art. 758085 EV TES STK 1500

GTIN 4013364247819, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.42 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Se ha añadido el artículo 758085 a favoritos.

Ir a favoritos

El artículo 758085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo de descarga con gancho, sin cable de tierra

1 Producto

N.º art. 758095 EV EHB STK 1600

GTIN 4013364247826, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.32 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Tornillo	M8 x 20 mm
Material del estribo a colgar	INOX

Se ha añadido el artículo 758095 a favoritos.

Ir a favoritos

El artículo 758095 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivos de descarga y compensación de potencial

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

N.º art. 758020 EV TES 465 EK

Se ha añadido el artículo 758020 a favoritos.

El artículo 758020 ha sido añadido a la cesta de compra.

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

N.º art. 758021 EV TES 465 EZ

Se ha añadido el artículo 758021 a favoritos.

El artículo 758021 ha sido añadido a la cesta de compra.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

N.º art. 758022 EV TES 465 KS10

Se ha añadido el artículo 758022 a favoritos.

El artículo 758022 ha sido añadido a la cesta de compra.

Dispositivo de descarga con borna de tierra con tornillo de mariposa

N.º art. 758001 EV TS 2000 EK

Se ha añadido el artículo 758001 a favoritos.

El artículo 758001 ha sido añadido a la cesta de compra.

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

N.º art. 758003 EV TS 2000 EZ

Se ha añadido el artículo 758003 a favoritos.

El artículo 758003 ha sido añadido a la cesta de compra.

Dispositivo de descarga con mordaza de tierra

N.º art. 758015 EV EH 1725 EK

Se ha añadido el artículo 758015 a favoritos.

El artículo 758015 ha sido añadido a la cesta de compra.

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

N.º art. 758025 EV TES STK 1500 KS

Se ha añadido el artículo 758025 a favoritos.

El artículo 758025 ha sido añadido a la cesta de compra.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

N.º art. 758028 EV EHB 1600 SN7114

Se ha añadido el artículo 758028 a favoritos.

El artículo 758028 ha sido añadido a la cesta de compra.

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

N.º art. 758099 PAV 3+1 16 ZAK

Se ha añadido el artículo 758099 a favoritos.

El artículo 758099 ha sido añadido a la cesta de compra.

Dispositivo de descarga con maneta, sin cable de tierra

N.º art. 758036 EV TES 465 SN7215

Debe estar registrado para descargar 758036.stp.

Debe estar registrado para descargar 758036.igs.

Debe estar registrado para descargar 758036.jt.

Debe estar registrado para descargar 758036.dwg.

Se ha añadido el artículo 758036 a favoritos.

El artículo 758036 ha sido añadido a la cesta de compra.

Dispositivo de descarga con punta de contacto, sin cable de tierra

N.º art. 758075 EV TS STK 1470

Se ha añadido el artículo 758075 a favoritos.

El artículo 758075 ha sido añadido a la cesta de compra.

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

N.º art. 758085 EV TES STK 1500

Se ha añadido el artículo 758085 a favoritos.

El artículo 758085 ha sido añadido a la cesta de compra.

Dispositivo de descarga con gancho, sin cable de tierra

N.º art. 758095 EV EHB STK 1600

Debe estar registrado para descargar 758095.stp.

Debe estar registrado para descargar 758095.igs.

Debe estar registrado para descargar 758095.jt.

Debe estar registrado para descargar 758095.dwg.

Debe estar registrado para descargar 758095m_D.dxf.

Se ha añadido el artículo 758095 a favoritos.

El artículo 758095 ha sido añadido a la cesta de compra.
