DEHNguard ME/SE DC ... (FM)

  • Descargador combinado de corrientes de rayo y sobretensiones / sobretensiones, para uso universal con elemento de base y módulo de protección enchufable
  • Dispositivo diseñado para su utilización en circuitos DC
  • Eficiente dispositivo de conmutación en corriente continua DCD para evitar daños por incendio debido a arcos en DC
  • Utilización sin fusible previo en las aplicaciones definidas
  • Indicación de función/defecto con marca de color verde/rojo en la ventanilla de inspección
  • Cambio del módulo de protección fácil, sin herramientas, gracias a la técnica de desbloqueo

DEHNguard ME DC ... FM

Descargador combinado de corrientes de rayo y sobretensiones modular, para las aplicaciones con corriente continua; con contacto de señalización a distancia libre de potencial.

1 Producto

N.º art. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, N.º de arancel aduanero (EU): 85363030, Peso bruto: 530.49 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

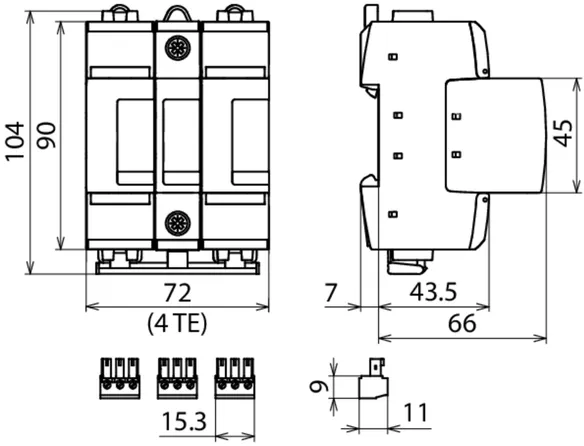

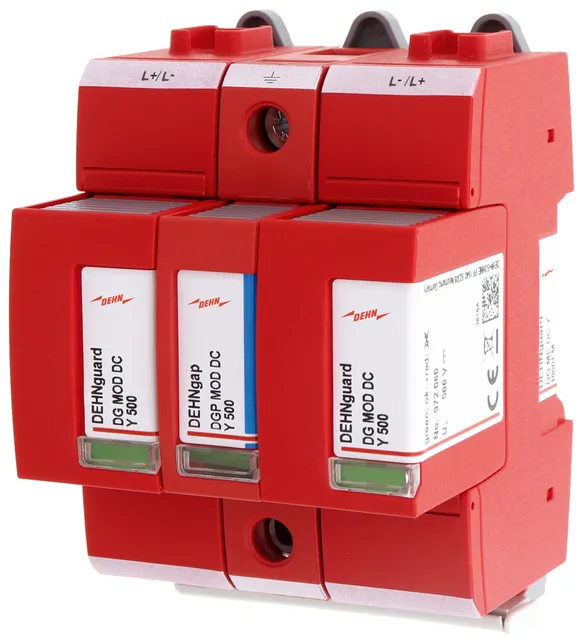

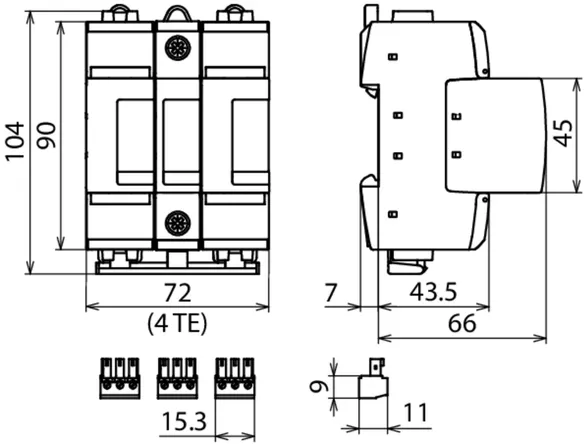

Descargador combinado tipo 1+2 DEHNguard ME DC Y 1000 FM
Descargador combinado de 3 polos, modular y enchufable
para aplicaciones de corriente continua y ancho de 4 módulos
Señalización mecánica del estado operativo

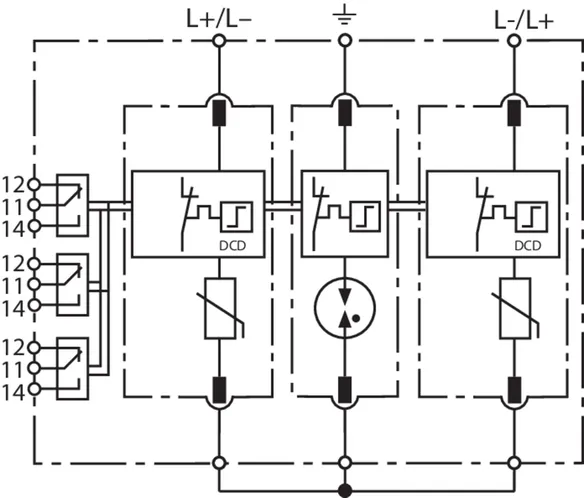

Descargador de tipo 1+2 según la norma EN 61643-11 y circuito Y
compuesto por tecnología de descargador de gas con varistor sin corrientes de fuga
Dispositivo de conmutación en corriente continua DCD especial para su uso en circuitos eléctricos de CC de hasta 1000 V

Máxima tensión de servicio: 1000 V CC
Corriente de choque de rayo de 5 kA (10/350 µs)
Corriente nominal de descarga: 12,5 kA (8/20 µs)
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068

Producto DEHN
Tipo: DG ME DC Y 1000 FM
art. no.: 972147
o equivalente

Certificados



Datos técnicos

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC (UC ) 1000 V
Corriente de choque de rayo (10/350 µs) (Iimp ) 5 kA
Corriente nominal de descarga (8/20 µs) (In ) 12,5 kA
Nivel de protección [DC+ --> DC-] (UP ) < 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (UP ) < 2,5 kV
Máx. resistencia a cortocircuitos (ISCCR ) 500 A / 170 ms
Contactos FM / Forma de los contactos contacto conmutador

Se ha añadido el artículo 972147 a favoritos.

Ir a favoritos

El artículo 972147 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard SE DC ...

Descargador de sobretensiones unipolar, modular para instalaciones de consumidores en corriente continua.

4 Productos

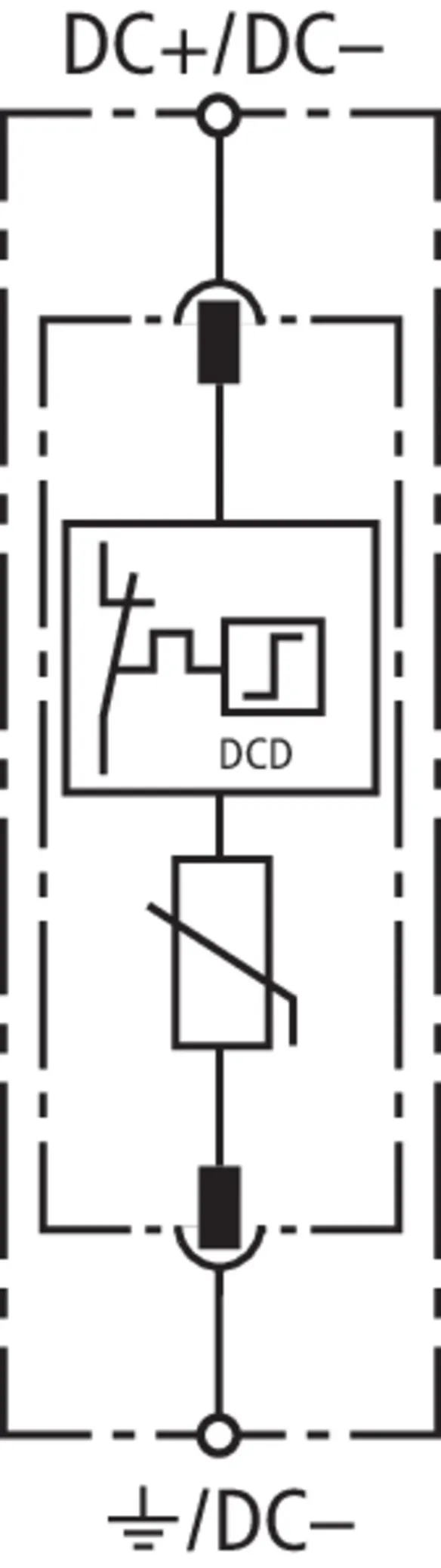

N.º art. 972110 DG SE DC 60

GTIN 4013364158504, N.º de arancel aduanero (EU): 85363030, Peso bruto: 160.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

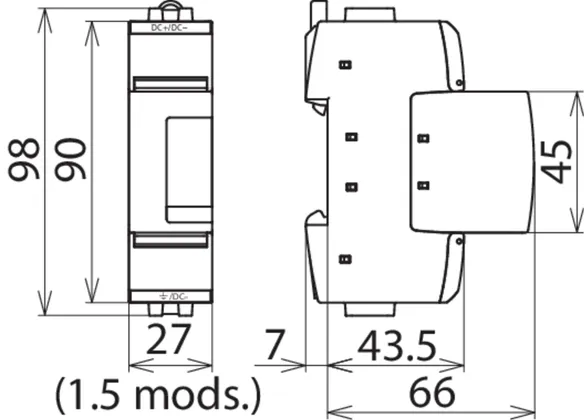

Descargador de sobretensiones DEHNguard SE DC 60
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60
art. no.: 972110
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 60 V
Corriente nominal de descarga (8/20 µs) (In ) 12.5 kA
Nivel de protección (UP ) ≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 300 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 35 A gG

Se ha añadido el artículo 972110 a favoritos.

Ir a favoritos

El artículo 972110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

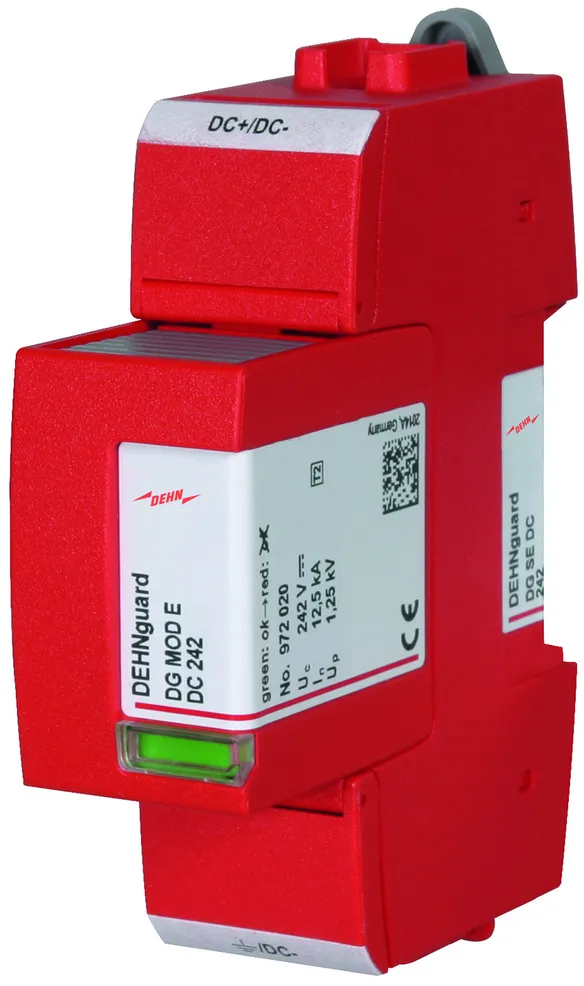

N.º art. 972120 DG SE DC 242

GTIN 4013364158528, N.º de arancel aduanero (EU): 85363030, Peso bruto: 170.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard SE DC 242
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242
art. no.: 972120
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 242 V
Corriente nominal de descarga (8/20 µs) (In ) 12.5 kA
Nivel de protección (UP ) ≤ 1.25 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 300 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 35 A gG

Se ha añadido el artículo 972120 a favoritos.

Ir a favoritos

El artículo 972120 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 972130 DG SE DC 550

GTIN 4013364158627, N.º de arancel aduanero (EU): 85363030, Peso bruto: 184.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard SE DC 550
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550
art. no.: 972130
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 550 V
Corriente nominal de descarga (8/20 µs) (In ) 12.5 kA
Nivel de protección (UP ) ≤ 2.0 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 200 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 35 A gG

Se ha añadido el artículo 972130 a favoritos.

Ir a favoritos

El artículo 972130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 972140 DG SE DC 900

GTIN 4013364158641, N.º de arancel aduanero (EU): 85363030, Peso bruto: 190.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard SE DC 900
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900
art. no.: 972140
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 900 V
Corriente nominal de descarga (8/20 µs) (In ) 12.5 kA
Nivel de protección (UP ) ≤ 3.0 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 100 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 80 A gPV

Se ha añadido el artículo 972140 a favoritos.

Ir a favoritos

El artículo 972140 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard SE DC ... FM

Descargador de sobretensiones unipolar, modular para instalaciones de consumidores en corriente continua.

4 Productos

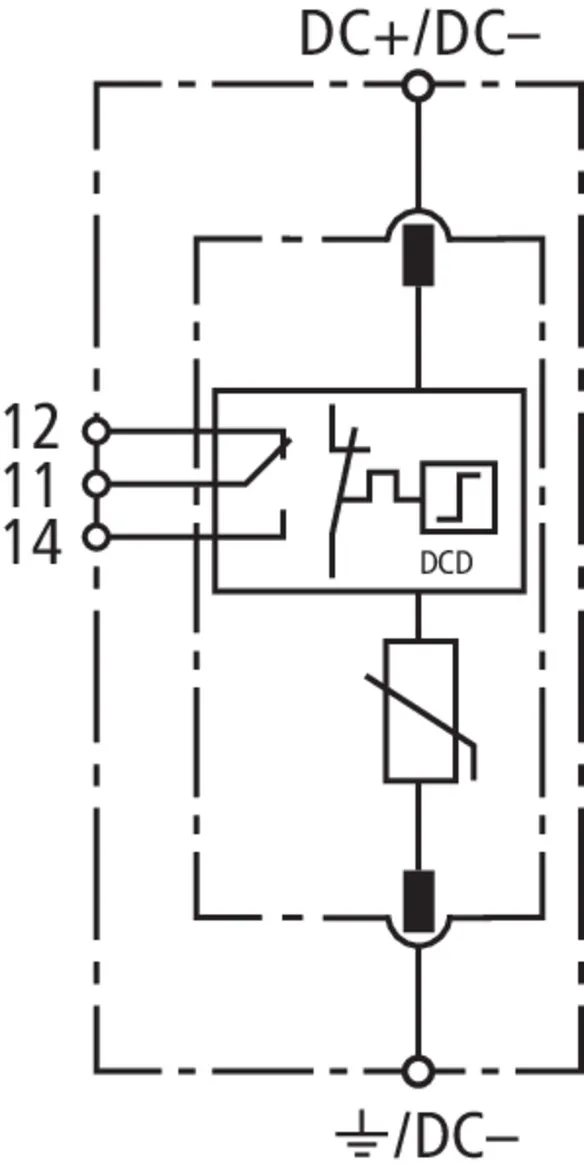

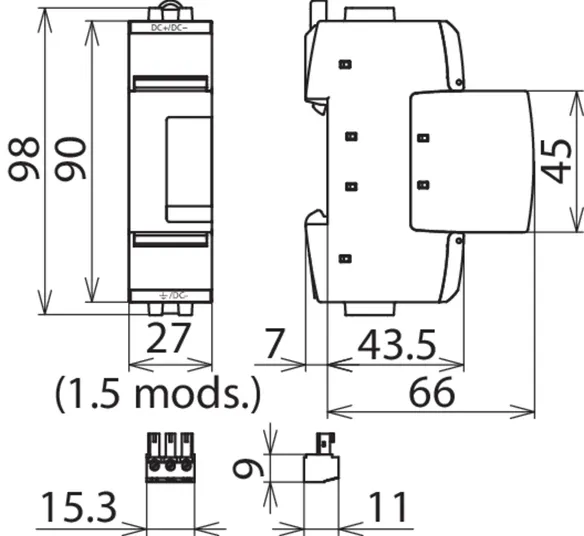

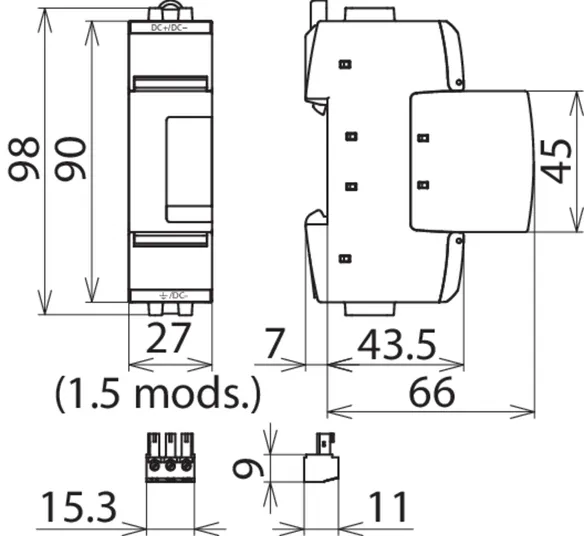

N.º art. 972115 DG SE DC 60 FM

GTIN 4013364158511, N.º de arancel aduanero (EU): 85363030, Peso bruto: 164.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

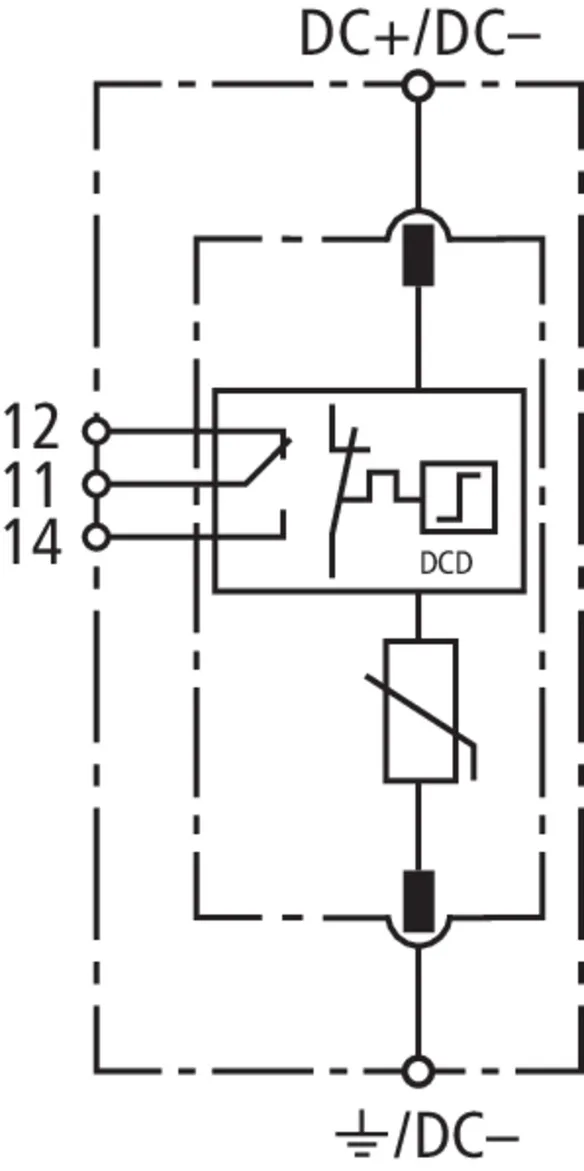

Descargador de sobretensiones DEHNguard SE DC 60 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60 FM
art. no.: 972115
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 60 V
Corriente nominal de descarga (8/20 µs) (In ) 12.5 kA
Nivel de protección (UP ) ≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 300 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 35 A gG
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 972115 a favoritos.

Ir a favoritos

El artículo 972115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 972125 DG SE DC 242 FM

GTIN 4013364158610, N.º de arancel aduanero (EU): 85363030, Peso bruto: 174.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard SE DC 242 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242 FM
art. no.: 972125
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 242 V
Corriente nominal de descarga (8/20 µs) (In ) 12,5 kA
Nivel de protección (UP ) ≤ 1,25 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 300 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 35 A gG
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 972125 a favoritos.

Ir a favoritos

El artículo 972125 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 972135 DG SE DC 550 FM

GTIN 4013364158634, N.º de arancel aduanero (EU): 85363030, Peso bruto: 189.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard SE DC 550 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550 FM
art. no.: 972135
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 550 V
Corriente nominal de descarga (8/20 µs) (In ) 12,5 kA
Nivel de protección (UP ) ≤ 2,0 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 200 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 35 A gG
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 972135 a favoritos.

Ir a favoritos

El artículo 972135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 972145 DG SE DC 900 FM

GTIN 4013364158658, N.º de arancel aduanero (EU): 85363030, Peso bruto: 194.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard SE DC 900 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900 FM
art. no.: 972145
o equivalente

Certificados



Datos técnicos

DPS clasificación según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (UC ) 900 V
Corriente nominal de descarga (8/20 µs) (In ) 12,5 kA
Nivel de protección (UP ) ≤ 3,0 kV
Resistencia a cortocircuito sin fusible previo DC (ISCCR ) 100 A
Resistencia a cortocircuito con fusible previo max. DC (ISCCR ) 25 kA
Fusible previo máx. 80 A gPV
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 972145 a favoritos.

Ir a favoritos

El artículo 972145 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
