Dispositivo delimitador inteligente controlado en tensión VCSD

VCSD: Voltage Controlled Smart Decoupling Device
Protección en sobretensiones transitorias, temporales y fijas
Ninguna interferencia negativa de dispositivos para la protección anticorrosiva catódica
Umbral de respuesta ajustable para utilización flexible en diferentes aplicaciones y funcionamientos

Detalles

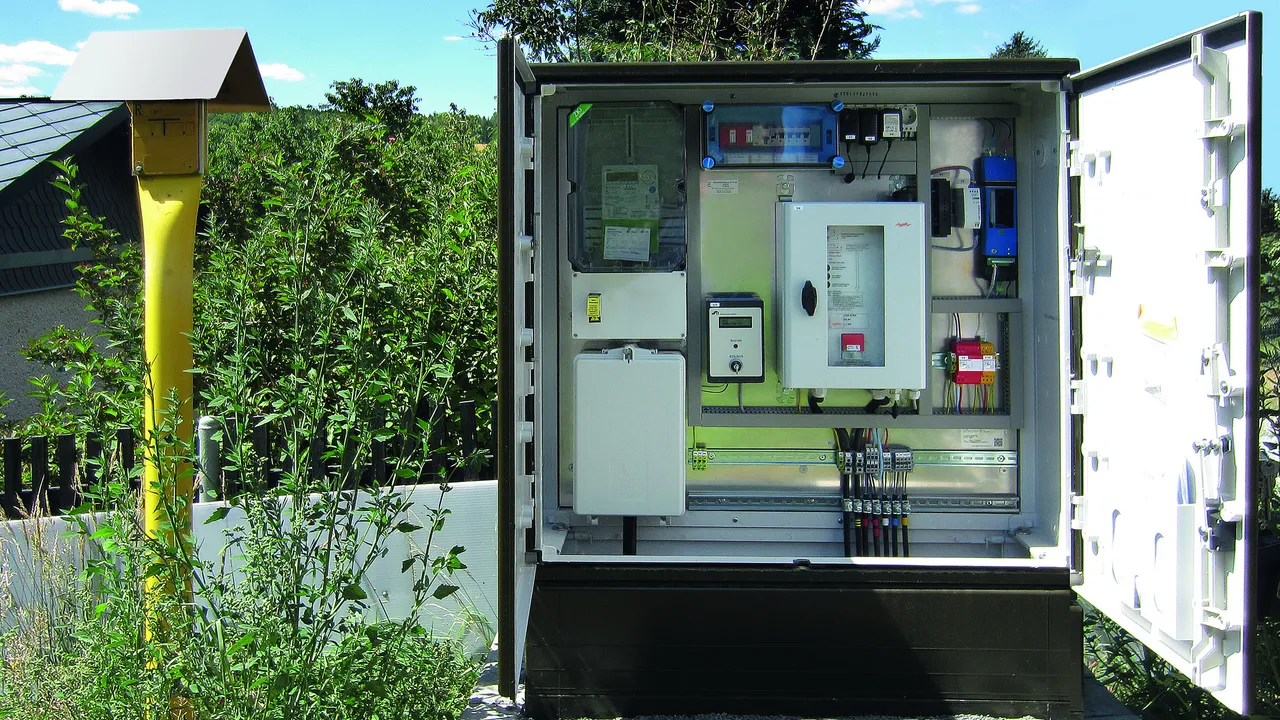

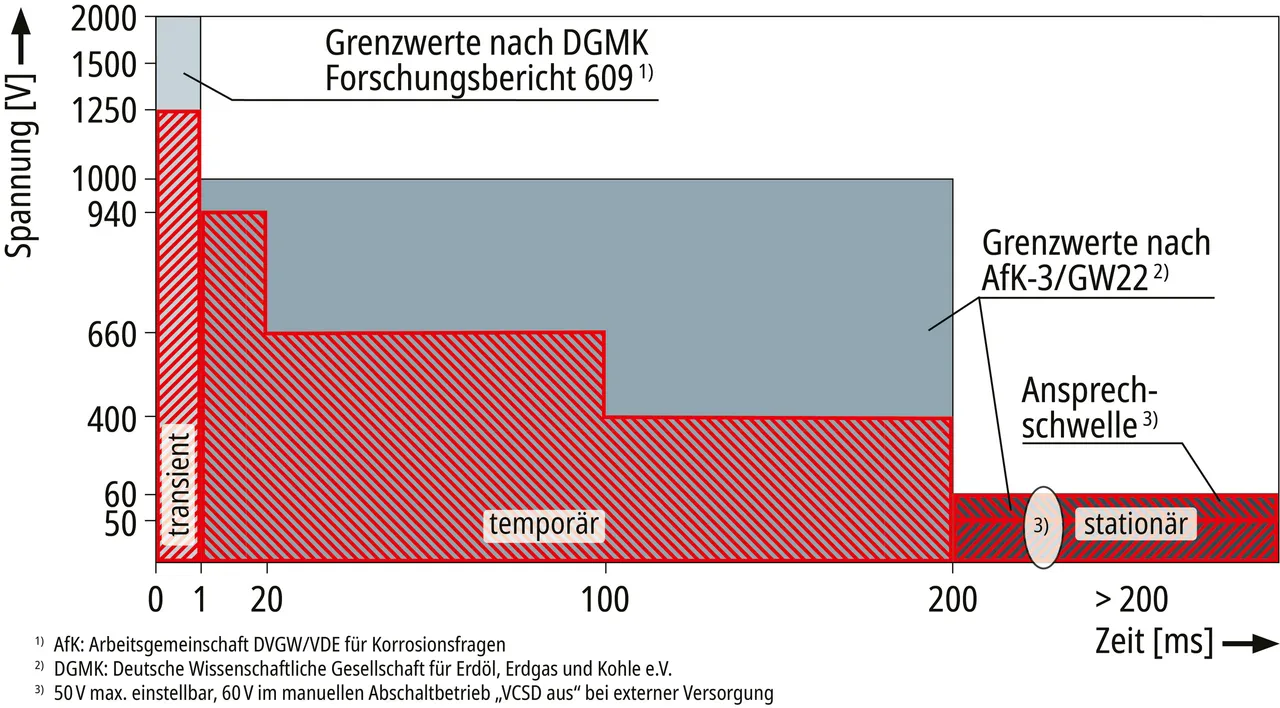

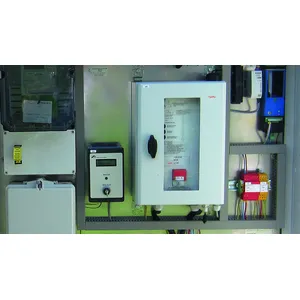

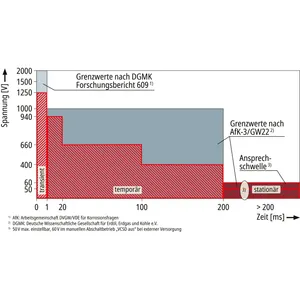

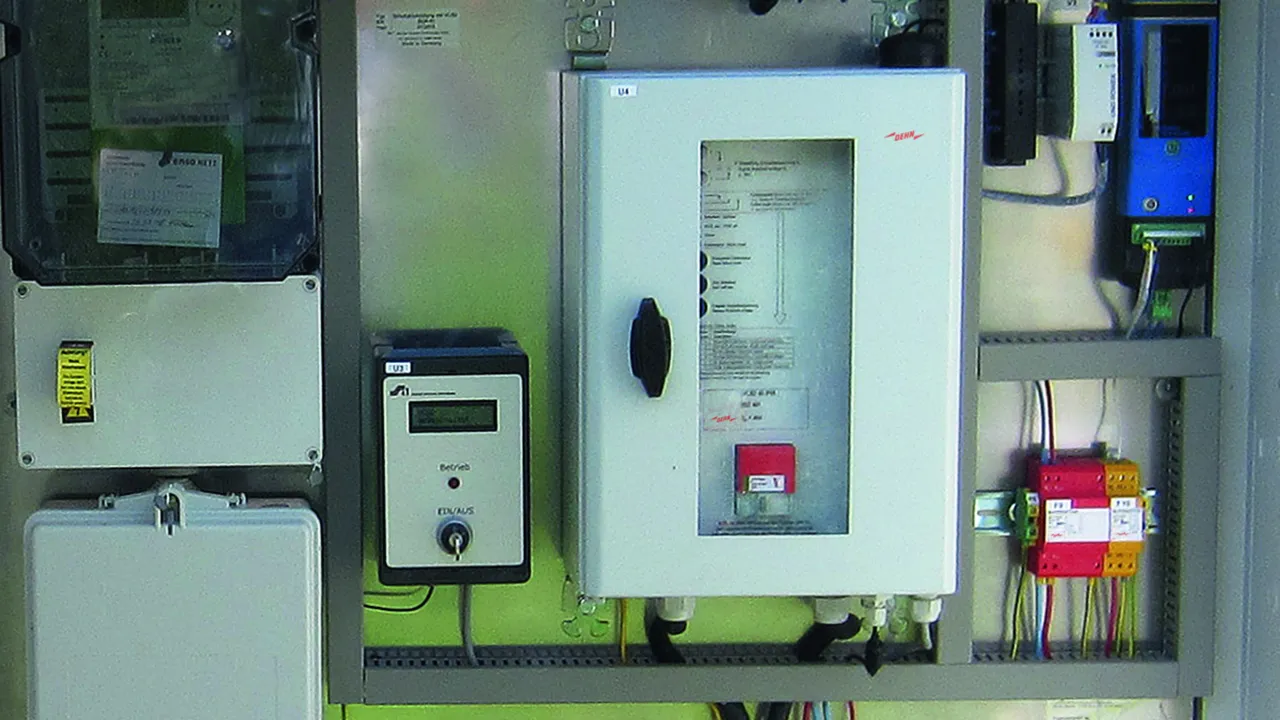

lorem ipsum — Comportamiento de limitación VCSD

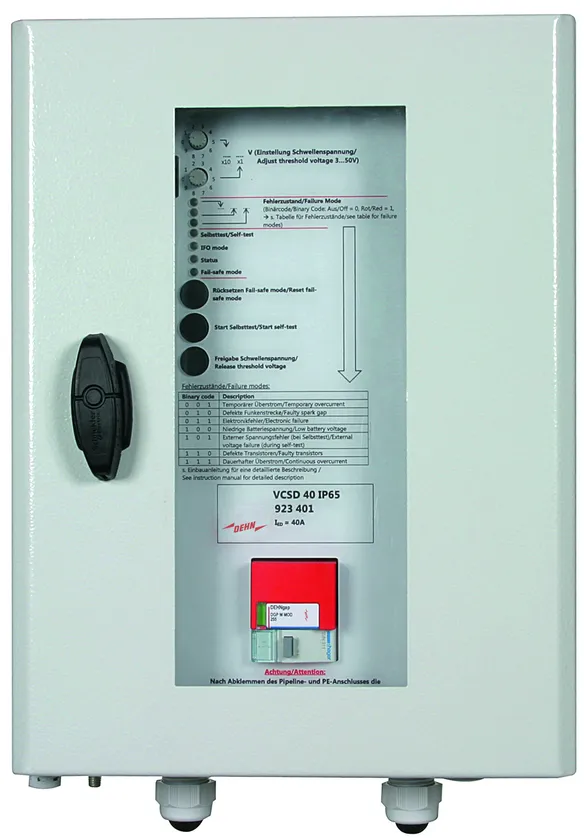

VCSD 40 IP65

Dispositivo delimitador controlado en tensión con umbral de respuesta ajustable para utilización flexible en diferentes sistemas.

1 Producto

N.º art. 923401 VCSD 40 IP65

GTIN 4013364237766, N.º de arancel aduanero (EU): 85363030, Peso bruto: 13.76 kg, Empaquetado: 1.00 unidad(es)

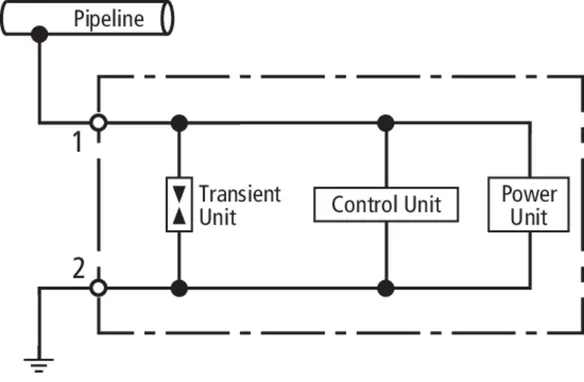

Figuras

Más información

Dispositivo delimitador controlado en tensión VCSD
Dispositivo delimitador controlado en tensión Dispositivo delimitador
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (10/350 s): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz):
850 Aef (hasta 200 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz):
45 A (de forma continua)
Tensión de limitación transitoria (hasta 1 ms): 1,25 kV
Tensión de limitación temporal (ACrms) (1 ... 20 ms):
940 V (1 kV según la recomendación AfK 3)
Tensión de limitación temporal (ACrms) (20...100 ms):
660 V (1 kV según la recomendación AfK 3)
Tensión de limitación temporal (ACrms) (100...200 ms):
400 V (1 kV según la recomendación AfK 3)
Tensión de limitación estacionaria (ACrms) (> 200 ms):
máx. 60 V (ajustable 3 ... 50 V)
(Seguridad de las personas según la recomendación Afk 3/GW22)
Con entradas/salidas digitales y analógicas para
Señalización y control a distancia

Producto DEHN
Tipo: VCSD 40 IP65
art. no.: 923401
o equivalente

Certificados

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	850 A_eff (hasta 200 ms) ^*1)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	500 A_eff (hasta 1s)
Corriente de derivación fija (16,7 Hz, 50 Hz, 60 Hz)	45 A_eff (de forma continua) ^*2)
Tensión de limitación fija (ACrms) (> 200 ms)	máx. 50 V (ajustable 3 ... 50 V) ^*3)
Grado de protección	IP 65

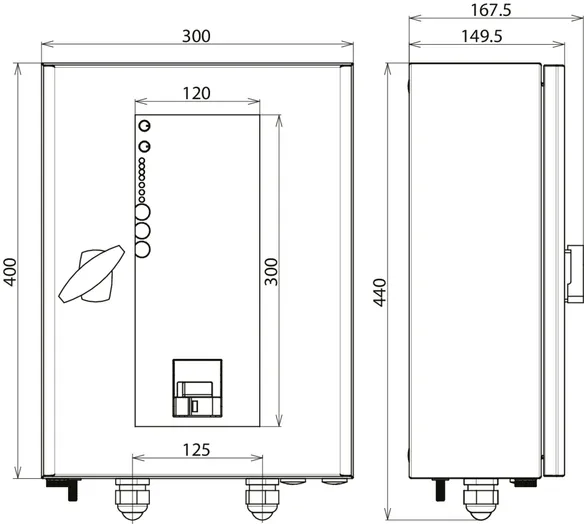

Dimensiones	400 x 300 x 150 mm
^1)Derating en función de la "corriente anticipada" (corriente de derivación fija) y de la temperatura ambiente ^2)Derating en función de la temperatura ambiente, ver las instrucciones de uso y montaje ^*3)60 V fijos en modo de desconexión manual con alimentación externa

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	850 A_eff (hasta 200 ms) ^*1)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	500 A_eff (hasta 1s)
Corriente de derivación fija (16,7 Hz, 50 Hz, 60 Hz)	45 A_eff (de forma continua) ^*2)
Tensión de limitación transitoria (hasta 1 ms)	≤ 1,25 kV
Tensión de limitación temporal (ACrms) (1 ... 20 ms)	≤ 940 V (1 kV según AfK 3)
Tensión de limitación temporal (ACrms) (20 ... 100 ms)	≤ 660 V (1 kV según AfK 3)
Tensión de limitación temporal (ACrms) (100 ... 200 ms)	≤ 400 V (1 kV según AfK 3)
Tensión de limitación fija (ACrms) (> 200 ms)	máx. 50 V (ajustable 3 ... 50 V) ^*3)
Banda del radio AC	16,7 Hz, 50 Hz, 60 Hz
Tensión DC máx. admitida en funcionamiento de descarga	±7V DC
Corriente de fuga contra tierra en ausencia de funcionamiento de descarga con T_amb = 20 °C	máx. 500 µA
Alimentación de tensión (interna)	mediante tensión ajena; pila de 9 V integrada
Alimentación de tensión (externa, opcional)	9 ... 32 V DC, mín. 0,5 A
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Conexiones 1, 2	conexiones para tornillos M10, sección de conductor 35 ... 50 mm²
Conexión PE	M8 (externa)
Material del envolvente	Chapa de acero barnizada, RAL 7035, cubierta con vidrio de seguridad
Grado de protección	IP 65
Salida digital / Forma del contacto	contacto abierto
- Potencia de conmutación AC (digital OUT)	máx. 230 V / max. 0,6 A
- Potencia de conmutación DC (digital OUT)	máx. 220 V / máx. 2 A / máx. 60 W
Entrada digital / Forma del contacto	contacto abierto
- Datos de los contactos (digital IN)	máx. 9 V / 1 mA / 100 Ω
Sección de conexión de los cables de señal	máx. 2,5 mm² rígido / flexible
Batería	batería monobloque 9 V E, litio
Dimensiones	400 x 300 x 150 mm
^1)Derating en función de la "corriente anticipada" (corriente de derivación fija) y de la temperatura ambiente ^2)Derating en función de la temperatura ambiente, ver las instrucciones de uso y montaje ^*3)60 V fijos en modo de desconexión manual con alimentación externa
