DEHNcube EMOB

Protección contra sobretensiones multipolo en caja de conexión a envolvente para la movilidad eléctrica
Unidad completa precableada para utilización en la movilidad eléctrica
Probada según EN 61643-11 y EN 61439-2
Utilizable según DIN VDE y EN 61439 para la movilidad eléctrica
Cable de instalación en el lado de salida ya cableado
Apto para aplicaciones de hasta 22 kW

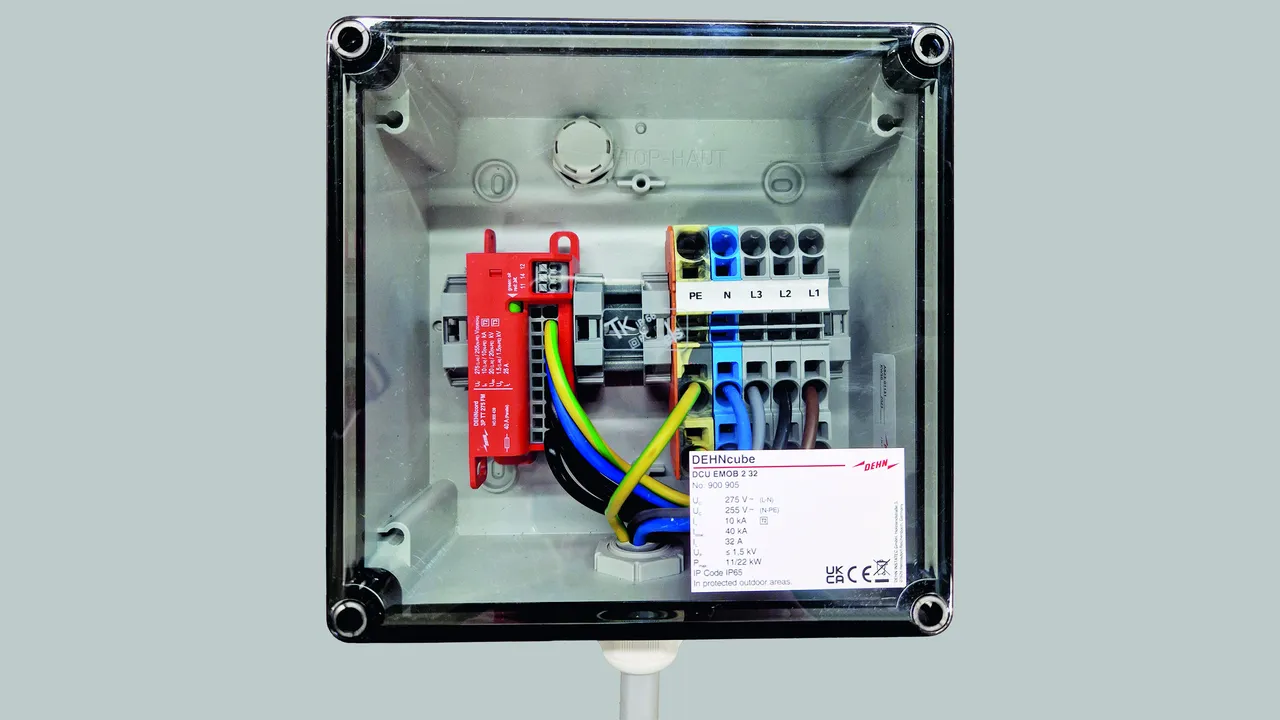

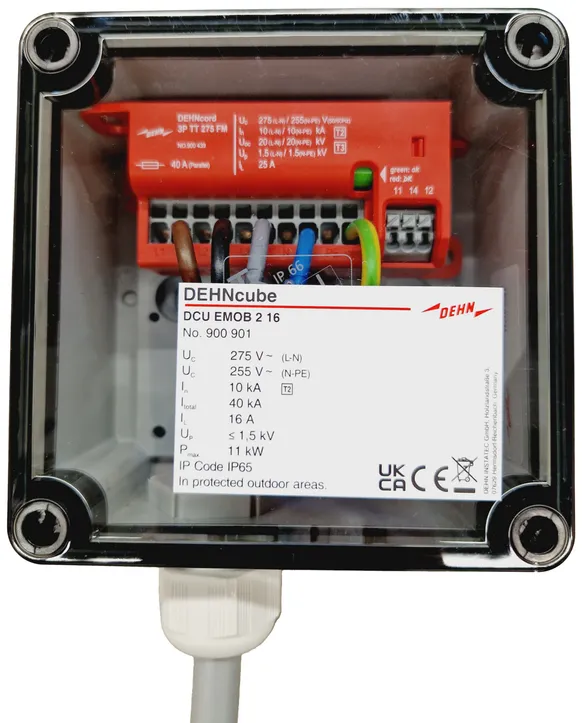

DEHNcube EMOB 2 16

Caja de conexión a envolvente para la movilidad eléctrica
Con protección contra sobretensiones y bornas Push-in para la salida.

1 Producto

N.º art. 900901 DCU EMOB 2 16

GTIN 4013364506183, N.º de arancel aduanero (EU): 85371098, Peso bruto: 1.14 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Caja de conexión a envolvente DCU EMOB 2 16
Caja de conexión a envolvente tipo 2+3 / II+III
según EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unidad completa precableada para
instalación universal antes del punto de recarga
con contacto de señalización remota, señalización del estado operativo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente de choque de rayo total (8/20): 40 kA
Corriente nominal: 16 A
Máx. potencia: 11 kW

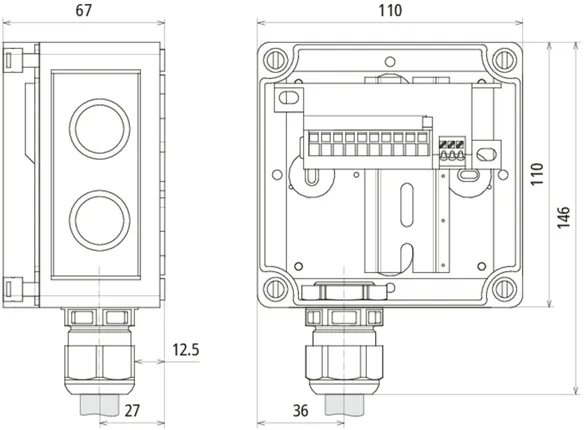

Dimensiones: 110 x 110 x 66 mm

Producto DEHN
Tipo: DCU EMOB 2 16
art. no.: 900901
o equivalente

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	16 A
Máx. potencia	11 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Probado según	EN 61439-1 / ... IEC 61439-1
Probado según	EN 61439-2 / ... IEC 61439-2
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	16 A
Máx. potencia	11 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Corriente de choque de rayo total (8/20) µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en serie	20 A gG
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en paralelo (conexión en paralelo)	40 A gG
Resistencia a cortocircuito con protección contra sobrecorrientes aguas arriba del descargador (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T) – Característica	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Medición de aislamiento	hasta 500 V DC en estado conectado
Indicación de estado operativo/defectuoso	verde / rojo
Sección de conexión para bornas Push-in	0,2 ... 6 mm²rígido / flexible
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Lugar de instalación	Instalación para exterior con protección
Clase de protección	IP 65
Diseño	con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color	gris
Entrada	Ölflex 5 x 4 mm², longitud 1,5 m
Salida	Conexión en el lado de la instalación con conexión roscada M25
Dimensiones de la envolvente (ancho x alto x fondo)	110 x 110 x 66 mm

Se ha añadido el artículo 900901 a favoritos.

Ir a favoritos

El artículo 900901 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

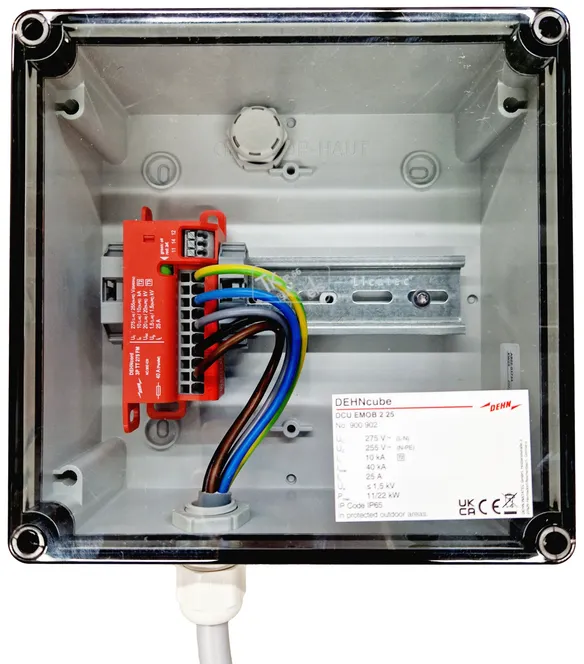

DEHNcube EMOB 2 25

Caja de conexión a envolvente para la movilidad eléctrica
Con protección contra sobretensiones y bornas Push-in para la salida.

1 Producto

N.º art. 900902 DCU EMOB 2 25

GTIN 4013364506190, N.º de arancel aduanero (EU): 85371098, Peso bruto: 1.63 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Caja de conexión a envolvente DCU EMOB 2 25
Caja de conexión a envolvente tipo 2+3 / II+III
según EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unidad completa precableada para
instalación universal antes del punto de recarga
con contacto de señalización remota, señalización del estado operativo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente de choque de rayo total (8/20): 40 kA
Corriente nominal: 25 A
Máx. potencia: 11 / 22 kW

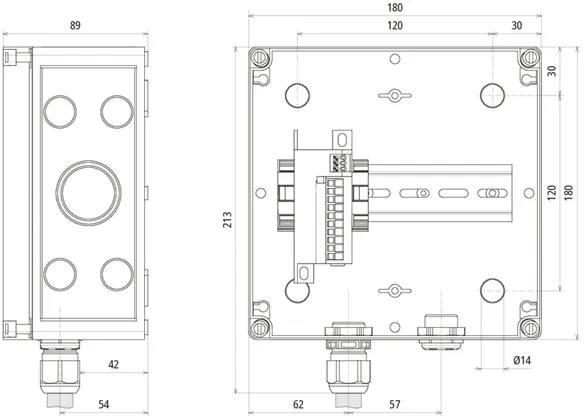

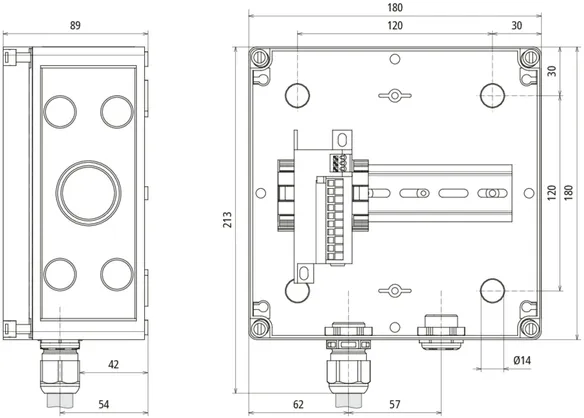

Dimensiones: 182 x 180 x 100 mm

Producto DEHN
Tipo: DCU EMOB 2 25
art. no.: 900902
o equivalente

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	25 A
Máx. potencia	11 / 22 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Probado según	EN 61439-1 / ... IEC 61439-1
Probado según	EN 61439-2 / ... IEC 61439-2
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	25 A
Máx. potencia	11 / 22 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Corriente de choque de rayo total (8/20) µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en serie	25 A gG
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en paralelo (conexión en paralelo)	40 A gG
Resistencia a cortocircuito con protección contra sobrecorrientes aguas arriba del descargador (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T) – Característica	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Medición de aislamiento	hasta 500 V DC en estado conectado
Indicación de estado operativo/defectuoso	verde / rojo
Sección de conexión para bornas Push-in	0,2 ... 6 mm²rígido / flexible
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Lugar de instalación	Instalación para exterior con protección
Clase de protección	IP 65
Diseño	con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color	gris
Entrada	Ölflex 5 x 4 mm², longitud 1,5 m
Salida	Conexión en el lado de la instalación con conexión roscada M25
Dimensiones de la envolvente (ancho x alto x fondo)	182 x 180 x 100 mm

Se ha añadido el artículo 900902 a favoritos.

Ir a favoritos

El artículo 900902 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube EMOB 2 25 C

Caja de conexión a envolvente para la movilidad eléctrica
Con contador de energía y protección contra sobretensiones con bornas Push-in para la salida.

1 Producto

N.º art. 900903 DCU EMOB 2 25 C

GTIN 4013364506206, N.º de arancel aduanero (EU): 85371098, Peso bruto: 2.06 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

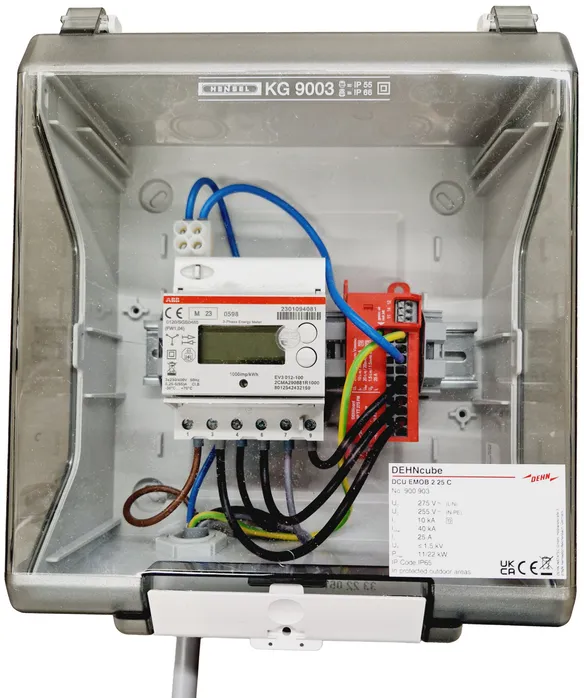

Caja de conexión a envolvente DCU EMOB 2 25 C
Caja de conexión a envolvente tipo 2+3 / II+III
según EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unidad completa precableada con
contador de energía trifásico para
instalación universal antes del punto de recarga
con contacto de señalización remota, señalización del estado operativo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente de choque de rayo total (8/20): 40 kA
Corriente nominal: 25 A
Máx. potencia: 11 / 22 kW

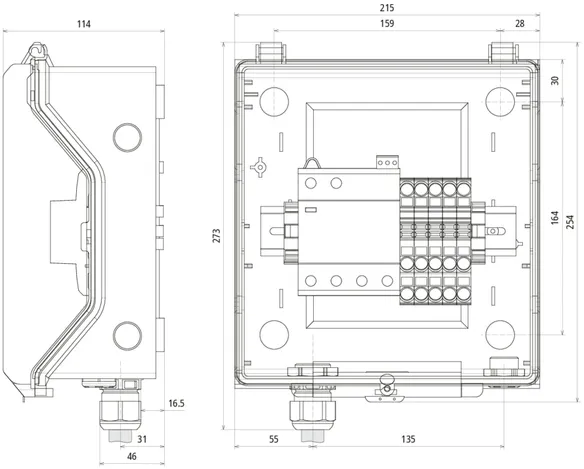

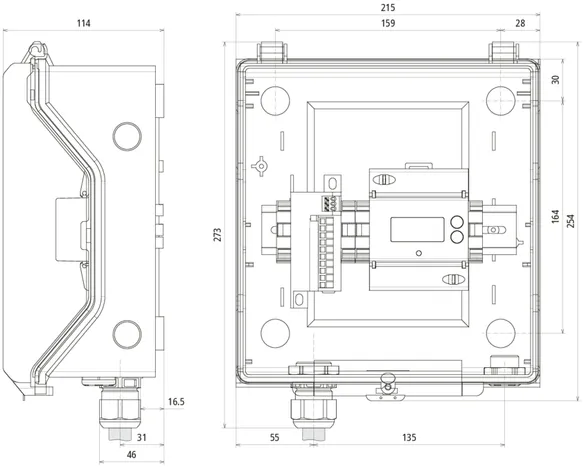

Dimensiones: 217 x 253 x 115 mm

Producto DEHN
Tipo: DCU EMOB 2 25 C
art. no.: 900903
o equivalente

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	25 A
Máx. potencia	11 / 22 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Probado según	EN 61439-1 / ... IEC 61439-1
Probado según	EN 61439-2 / ... IEC 61439-2
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	25 A
Máx. potencia	11 / 22 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Corriente de choque de rayo total (8/20) µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en serie	25 A gG
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en paralelo (conexión en paralelo)	40 A gG
Resistencia a cortocircuito con protección contra sobrecorrientes aguas arriba del descargador (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T) – Característica	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Medición de aislamiento	hasta 500 V DC en estado conectado
Indicación de estado operativo/defectuoso	verde / rojo
Sección de conexión para bornas Push-in	0,2 ... 6 mm²rígido / flexible
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Lugar de instalación	Instalación para exterior con protección
Clase de protección	IP 65
Diseño	con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color	gris
Entrada	Ölflex 5 x 4 mm², longitud 1,5 m
Salida	Conexión en el lado de la instalación con conexión roscada M25
Dimensiones de la envolvente (ancho x alto x fondo)	217 x 253 x 115 mm
Contador	ABB (EV3 012-100)

Se ha añadido el artículo 900903 a favoritos.

Ir a favoritos

El artículo 900903 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

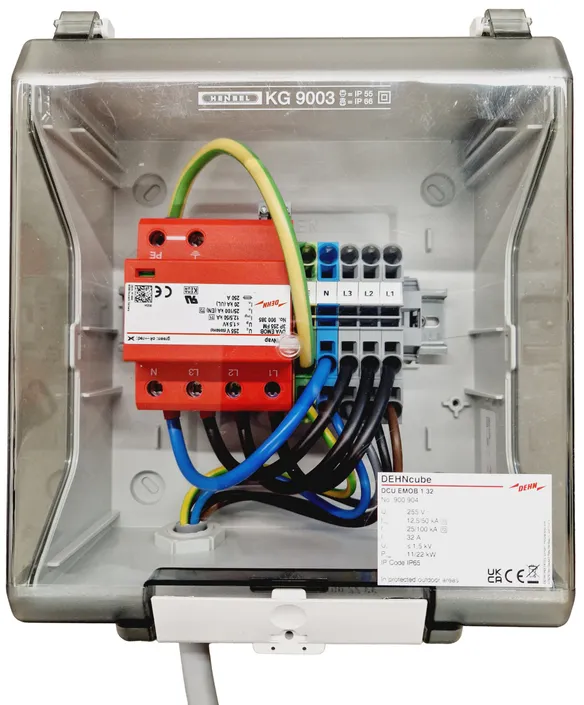

DEHNcube EMOB 1 32

Caja de conexión a envolvente para la movilidad eléctrica
Con descargador combinado y bornas Push-in para la salida.

1 Producto

N.º art. 900904 DCU EMOB 1 32

GTIN 4013364506213, N.º de arancel aduanero (EU): 85371098, Peso bruto: 2.55 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Caja de conexión a envolvente DCU EMOB 1 32
Caja de conexión a envolvente tipo 1+2 / I+II
según EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unidad completa precableada para
instalación universal antes del punto de recarga
con contacto de señalización remota, señalización del estado operativo
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 12,5 / 50 kA
Corriente nominal de descarga (8/20): 25 / 100 kA
Corriente nominal: 32 A
Máx. potencia: 11 / 22 kW
Dimensiones: 217 x 253 x 115 mm

Producto DEHN
Tipo: DCU EMOB 1 32
art. no.: 900904
o equivalente

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal AC (I_L )	32 A
Máx. potencia	11 / 22 kW
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Probado según	EN 61439-1 / ... IEC 61439-1
Probado según	EN 61439-2 / ... IEC 61439-2
Protección energéticamente coordinada al equipo final (≤10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal AC (I_L )	32 A
Máx. potencia	11 / 22 kW
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K≤ 25 kA_eff	40 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C...+80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	0,5 mm²
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	16 mm²
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V/0,5 A
Potencia de conmutación DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Lugar de instalación	Instalación para exterior con protección
Clase de protección	IP 65
Diseño	con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color	gris
Entrada	Ölflex 5 x 6 mm², longitud 1,5 m
Salida	Conexión en el lado de la instalación con conexión roscada M25
Dimensiones de la envolvente (ancho x alto x fondo)	217 x 253 x 115 mm

Se ha añadido el artículo 900904 a favoritos.

Ir a favoritos

El artículo 900904 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

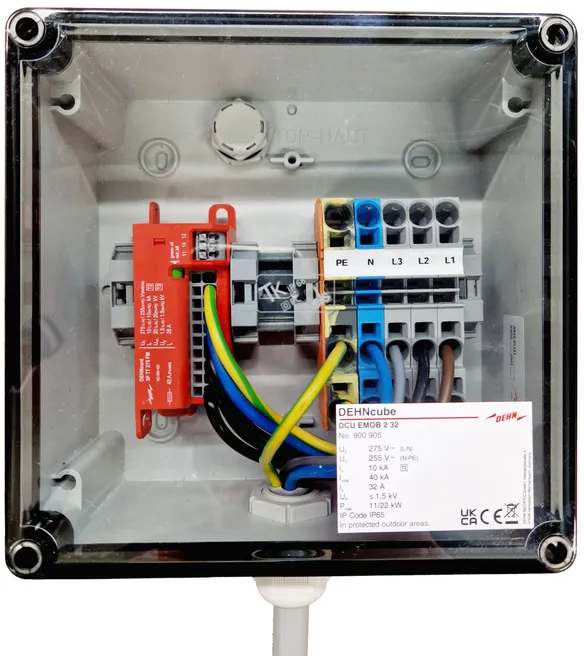

DEHNcube EMOB 2 32

Caja de conexión a envolvente para la movilidad eléctrica
Con protección contra sobretensiones y bornas Push-in para la salida.

1 Producto

N.º art. 900905 DCU EMOB 2 32

GTIN 4013364506244, N.º de arancel aduanero (EU): 85371098, Peso bruto: 2.07 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

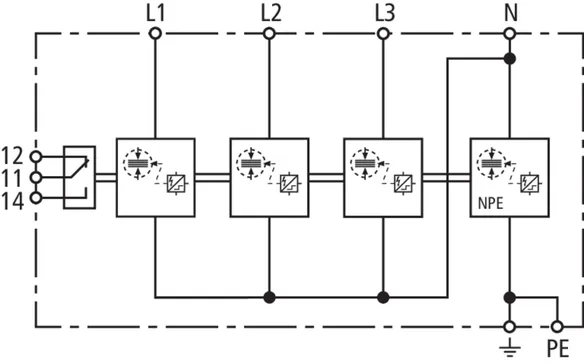

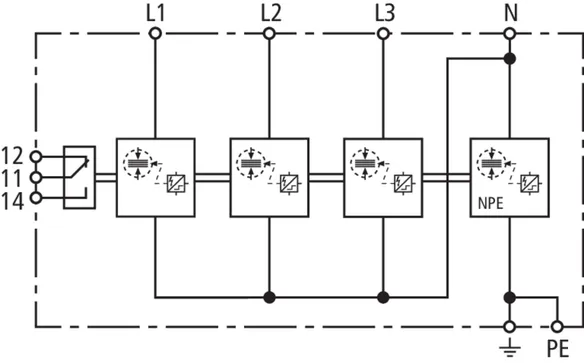

Caja de conexión a envolvente DCU EMOB 2 32
Caja de conexión a envolvente tipo 2+3 / II+III
según EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unidad completa precableada para
instalación universal antes del punto de recarga
con contacto de señalización remota, señalización del estado operativo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente de choque de rayo total (8/20): 40 kA
Corriente nominal: 32 A
Máx. potencia: 11 / 22 kW
Dimensiones: 182 x 180 x 100 mm

Producto DEHN
Tipo: DCU EMOB 2 32
art. no.: 900905
o equivalente

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	32 A
Máx. potencia	11 / 22 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Probado según	EN 61439-1 / ... IEC 61439-1
Probado según	EN 61439-2 / ... IEC 61439-2
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máx. tensión permisible de servicio DC (U_C )	350 V
Corriente nominal AC (I_L )	32 A
Máx. potencia	11 / 22 kW
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [L-N] (I_máx )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_máx )	20 kA
Corriente de choque de rayo total (8/20) µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes aguas arriba del descargador con cableado en paralelo (conexión en paralelo)	40 A gG
Resistencia a cortocircuito con protección contra sobrecorrientes aguas arriba del descargador (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T) – Característica	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Medición de aislamiento	hasta 500 V DC en estado conectado
Indicación de estado operativo/defectuoso	verde / rojo
Sección de conexión para bornas Push-in	0,5 ... 16 mm²rígido / flexible
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Lugar de instalación	Instalación para exterior con protección
Clase de protección	IP 65
Diseño	con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color	gris
Entrada	Ölflex 5 x 6 mm², longitud 1,5 m
Salida	Conexión en el lado de la instalación con conexión roscada M25

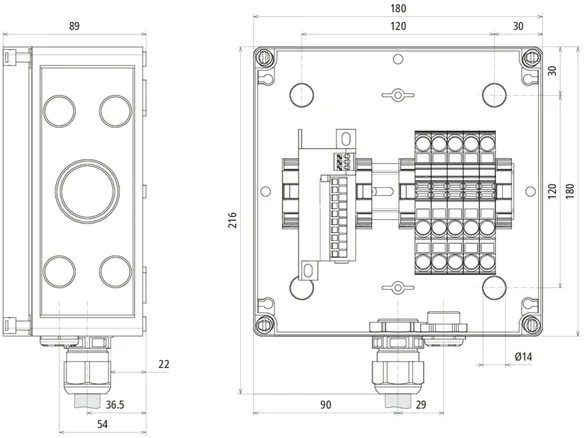

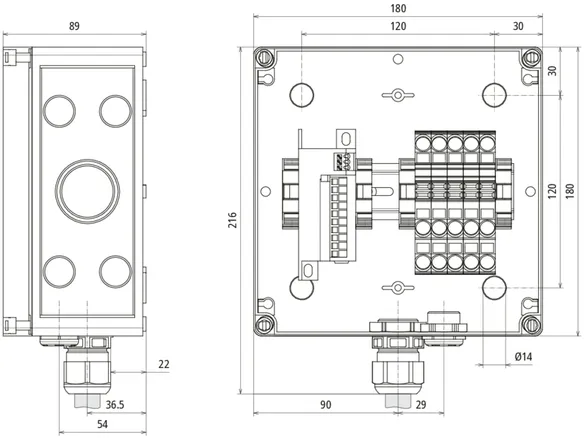

Dimensiones de la envolvente (ancho x alto x fondo)	182 x 180 x 100 mm

Se ha añadido el artículo 900905 a favoritos.

Ir a favoritos

El artículo 900905 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

N.º art. 900901 DCU EMOB 2 16

Se ha añadido el artículo 900901 a favoritos.

El artículo 900901 ha sido añadido a la cesta de compra.

DEHNcube EMOB 2 25

N.º art. 900902 DCU EMOB 2 25

Se ha añadido el artículo 900902 a favoritos.

El artículo 900902 ha sido añadido a la cesta de compra.

DEHNcube EMOB 2 25 C

N.º art. 900903 DCU EMOB 2 25 C

Se ha añadido el artículo 900903 a favoritos.

El artículo 900903 ha sido añadido a la cesta de compra.

DEHNcube EMOB 1 32

N.º art. 900904 DCU EMOB 1 32

Se ha añadido el artículo 900904 a favoritos.

El artículo 900904 ha sido añadido a la cesta de compra.

DEHNcube EMOB 2 32

N.º art. 900905 DCU EMOB 2 32

Se ha añadido el artículo 900905 a favoritos.

El artículo 900905 ha sido añadido a la cesta de compra.

DEHNcube EMOB

DEHNcube EMOB 2 16

N.º art. 900901 DCU EMOB 2 16

Debe estar registrado para descargar 900901.stp.

Debe estar registrado para descargar 900901.igs.

Debe estar registrado para descargar 900901.jt.

Debe estar registrado para descargar 900901.dwg.

Debe estar registrado para descargar 900901m_D.dxf.

Se ha añadido el artículo 900901 a favoritos.

El artículo 900901 ha sido añadido a la cesta de compra.

DEHNcube EMOB 2 25

N.º art. 900902 DCU EMOB 2 25

Debe estar registrado para descargar 900902.stp.

Debe estar registrado para descargar 900902.igs.

Debe estar registrado para descargar 900902.jt.

Debe estar registrado para descargar 900902.dwg.

Debe estar registrado para descargar 900902m_D.dxf.

Se ha añadido el artículo 900902 a favoritos.

El artículo 900902 ha sido añadido a la cesta de compra.

DEHNcube EMOB 2 25 C

N.º art. 900903 DCU EMOB 2 25 C

Debe estar registrado para descargar 900903.stp.

Debe estar registrado para descargar 900903.igs.

Debe estar registrado para descargar 900903.jt.

Debe estar registrado para descargar 900903.dwg.

Debe estar registrado para descargar 900903m_D.dxf.

Se ha añadido el artículo 900903 a favoritos.

El artículo 900903 ha sido añadido a la cesta de compra.

DEHNcube EMOB 1 32

N.º art. 900904 DCU EMOB 1 32

Debe estar registrado para descargar 900904.stp.

Debe estar registrado para descargar 900904.igs.

Debe estar registrado para descargar 900904.jt.

Debe estar registrado para descargar 900904.dwg.

Debe estar registrado para descargar 900904m_D.dxf.

Se ha añadido el artículo 900904 a favoritos.

El artículo 900904 ha sido añadido a la cesta de compra.

DEHNcube EMOB 2 32

N.º art. 900905 DCU EMOB 2 32

Debe estar registrado para descargar 900905.stp.

Debe estar registrado para descargar 900905.igs.

Debe estar registrado para descargar 900905.jt.

Debe estar registrado para descargar 900905.dwg.

Debe estar registrado para descargar 900905m_D.dxf.

Se ha añadido el artículo 900905 a favoritos.

El artículo 900905 ha sido añadido a la cesta de compra.
